Unité interne Daikin FTXF25W1VMA

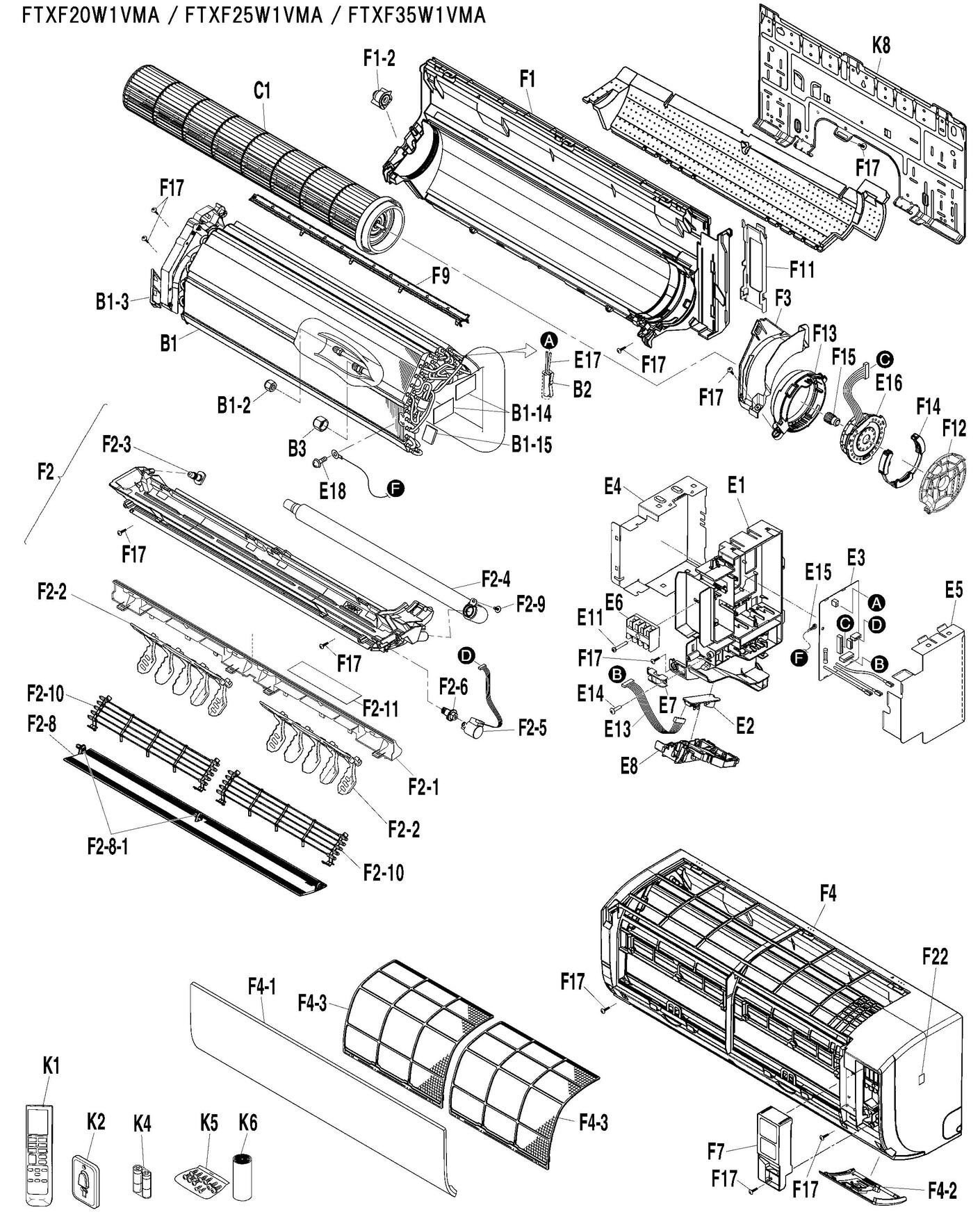

page 1
Pièces détachées Unité interne Daikin FTXF25W1VMA chez Pièces Express


Référence fabricant
Position Schéma
2548173 Heat exchanger assy. B1
1859469 Putty 40X 100X T3 B1-14
160242J Putty 65X 35 T3 B1-15
5012634 Flare nut FNSF2 U7/16 D6.4CUT B1-2
2550133 Side panel (left) B1-3
380120J Clips blocage sonde r4610281-1 B2
119848J Ecrou 3/8 r18/25d FNSF3 U5/8 D9.5CUT B3
4023347 Vent. a flux transversal 4f022566-5 C1
4015975 Switch box E1
174888J Vis ha4114-04-25 M4X 25 E11
4018118 Wire harness (indication lamp) E13
121650J Vis m4x16 ha41113-16 M4X 16 E14
7900097 Earth wire E15
2519353 Fan motor stator assy. MM6K11S20VB E16
4026687 Thermistor (for heat exch.) L=300 E17
113783J Vis m4x12 4pa47980-12 M4X 12 E18
7900094 Platine 3p185701-4 EX592 E2
2548531 Printed circuit board assy. E3
4015979 Shield plate (1) E4
4015980 Shield plate (2) E5
2531967 Terminal strip E6
0812847 Fixation cable E7
4015981 Indication lamp cover E8
4016579 Bottom frame assy. F1
7900101 Pallier et silent bloc ventil 4p348573-1 F1-2
6024489 Piping fixture F11
6023927 Couvercle de protection 2p344835-1 F12
2371265 Motor cover assy. F13
4023758 Rubber grommet F14
1468173 Pallier de ventilation 4p102621-1 F15
121650J Vis m4x16 ha41113-16 M4X 16 F17
4017168 Drain pan F2
4016180 Drain pan stabilizer F2-1
4022655 Fan guard assy. F2-10
4024047 Caution label F2-11
4015987 Disch. grille vert. blade (manual) F2-2
1866652 Bouchon r11034099062 3p201724-1 F2-3
2539335 Tuyau de vidange F2-4
4025673 Stepping motor F2-5
4015988 Shaft (hor. blade) F2-6
4015989 Disch. grille hor. blade assy. F2-8
1840922 Axe fixation volet de balayage F2-8-1
170429J Vis de fixation 4sb00088-12 M4X 12 F2-9
2534033 Product liability caution label F22
4015990 Side panel (right) F3
4020729 Front grille assy. F4
4017142 Panel assy. F4-1
4015993 Control panel assy. F4-2
4015994 Air filter 307 X 347 F4-3
7900105 Service cover assy. F7
2540558 Sealing plate (top) F9
4023722 Telecommande 2p547555-6 ARC480A55 K1
183432J Support telecommande 2p207994-1 K2
_ Battery kit ALKALINE DRY BATTERY LR03 K4
4020169 Screw set K5
081957J Heat insulation tape W70X L3000x D35 K6
7900111 Installation plate K8


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité interne Daikin FTXF25W1VMA



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
B1 page 1 Heat exchanger assy.

Daikin
Réf fabricant: 2548173
avec délai
sur devis
B1-14 page 1 Putty

Daikin
Réf fabricant: 1859469
avec délai
sur devis
B1-15 page 1 Putty

Daikin
Réf fabricant: 160242J
avec délai
sur devis
B1-2 page 1 Flare nut

Daikin
Réf fabricant: 5012634
avec délai
sur devis
B1-3 page 1 Side panel (left)

Daikin
Réf fabricant: 2550133
avec délai
sur devis
Clips blocage sonde r4610281-1 Daikin 380120J
B2 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120J
± 3 jours ouvrés
7,42 € TTC
Ecrou 3/8 r18/25d Daikin 119848J
B3 page 1 Ecrou 3/8 r18/25d
Code article PEX: 438520
Daikin
Réf fabricant: 119848J
± 3 jours ouvrés
31,58 € TTC
Vent. a flux transversal 4f022566-5 Daikin 4023347
C1 page 1 Vent. a flux transversal 4f022566-5
Code article PEX: 680715
Daikin
Réf fabricant: 4023347
± 3 jours ouvrés
110,70 € TTC
E1 page 1 Switch box

Daikin
Réf fabricant: 4015975
avec délai
sur devis
Vis ha4114-04-25 Daikin 174888J
E11 page 1 Vis ha4114-04-25
Code article PEX: 442370
Daikin
Réf fabricant: 174888J
± 3 jours ouvrés
1,67 € TTC
E13 page 1 Wire harness (indication lamp)

Daikin
Réf fabricant: 4018118
avec délai
sur devis
Vis m4x16 ha41113-16 Daikin 121650J
E14 page 1 Vis m4x16 ha41113-16
Code article PEX: 438698
Daikin
Réf fabricant: 121650J
± 3 jours ouvrés
1,67 € TTC
E15 page 1 Earth wire

Daikin
Réf fabricant: 7900097
avec délai
sur devis
E16 page 1 Fan motor stator assy.

Daikin
Réf fabricant: 2519353
avec délai
sur devis
E17 page 1 Thermistor (for heat exch.)

Daikin
Réf fabricant: 4026687
avec délai
sur devis
Vis m4x12 4pa47980-12 Daikin 113783J
E18 page 1 Vis m4x12 4pa47980-12
Code article PEX: 438208
Daikin
Réf fabricant: 113783J
± 3 jours ouvrés
25,13 € TTC
Platine 3p185701-4 Daikin 7900094
E2 page 1 Platine 3p185701-4
Code article PEX: 458413
Daikin
Réf fabricant: 7900094
± 3 jours ouvrés
27,96 € TTC
E3 page 1 Printed circuit board assy.

Daikin
Réf fabricant: 2548531
avec délai
sur devis
E4 page 1 Shield plate (1)

Daikin
Réf fabricant: 4015979
avec délai
sur devis
E5 page 1 Shield plate (2)

Daikin
Réf fabricant: 4015980
avec délai
sur devis
E6 page 1 Terminal strip

Daikin
Réf fabricant: 2531967
avec délai
sur devis
Fixation cable Daikin 0812847
E7 page 1 Fixation cable
Code article PEX: 436535
Daikin
Réf fabricant: 0812847
± 3 jours ouvrés
1,22 € TTC
E8 page 1 Indication lamp cover

Daikin
Réf fabricant: 4015981
avec délai
sur devis
F1 page 1 Bottom frame assy.

Daikin
Réf fabricant: 4016579
avec délai
sur devis
Pallier et silent bloc ventil 4p348573-1 Daikin 7900101
F1-2 page 1 Pallier et silent bloc ventil 4p348573-1
Code article PEX: 458414
Daikin
Réf fabricant: 7900101
± 3 jours ouvrés
14,54 € TTC
F11 page 1 Piping fixture

Daikin
Réf fabricant: 6024489
avec délai
sur devis
Couvercle de protection 2p344835-1 Daikin 6023927
F12 page 1 Couvercle de protection 2p344835-1
Code article PEX: 457392
Daikin
Réf fabricant: 6023927
± 3 jours ouvrés
13,91 € TTC
F13 page 1 Motor cover assy.

Daikin
Réf fabricant: 2371265
avec délai
sur devis
F14 page 1 Rubber grommet

Daikin
Réf fabricant: 4023758
avec délai
sur devis
Pallier de ventilation 4p102621-1 Daikin 1468173
F15 page 1 Pallier de ventilation 4p102621-1
Code article PEX: 440448
Daikin
Réf fabricant: 1468173
± 3 jours ouvrés
9,58 € TTC
Vis m4x16 ha41113-16 Daikin 121650J
F17 page 1 Vis m4x16 ha41113-16
Code article PEX: 438698
Daikin
Réf fabricant: 121650J
± 3 jours ouvrés
1,67 € TTC
F2 page 1 Drain pan

Daikin
Réf fabricant: 4017168
avec délai
sur devis
F2-1 page 1 Drain pan stabilizer

Daikin
Réf fabricant: 4016180
avec délai
sur devis
F2-10 page 1 Fan guard assy.

Daikin
Réf fabricant: 4022655
avec délai
sur devis
F2-11 page 1 Caution label

Daikin
Réf fabricant: 4024047
avec délai
sur devis
F2-2 page 1 Disch. grille vert. blade (manual)

Daikin
Réf fabricant: 4015987
avec délai
sur devis
Bouchon r11034099062 3p201724-1 Daikin 1866652
F2-3 page 1 Bouchon r11034099062 3p201724-1
Code article PEX: 443384
Daikin
Réf fabricant: 1866652
± 3 jours ouvrés
7,72 € TTC
Tuyau de vidange Daikin 2539335
F2-4 page 1 Tuyau de vidange
Code article PEX: 744200
Daikin
Réf fabricant: 2539335
± 3 jours ouvrés
14,12 € TTC
F2-5 page 1 Stepping motor

Daikin
Réf fabricant: 4025673
avec délai
sur devis
F2-6 page 1 Shaft (hor. blade)

Daikin
Réf fabricant: 4015988
avec délai
sur devis
F2-8 page 1 Disch. grille hor. blade assy.

Daikin
Réf fabricant: 4015989
avec délai
sur devis
Axe fixation volet de balayage Daikin 1840922
F2-8-1 page 1 Axe fixation volet de balayage
Code article PEX: 443161
Daikin
Réf fabricant: 1840922
± 3 jours ouvrés
4,96 € TTC
Vis de fixation 4sb00088-12 Daikin 170429J
F2-9 page 1 Vis de fixation 4sb00088-12
Code article PEX: 442096
Daikin
Réf fabricant: 170429J
± 3 jours ouvrés
1,82 € TTC
F22 page 1 Product liability caution label

Daikin
Réf fabricant: 2534033
avec délai
sur devis
F3 page 1 Side panel (right)

Daikin
Réf fabricant: 4015990
avec délai
sur devis
F4 page 1 Front grille assy.

Daikin
Réf fabricant: 4020729
avec délai
sur devis
F4-1 page 1 Panel assy.

Daikin
Réf fabricant: 4017142
avec délai
sur devis
F4-2 page 1 Control panel assy.

Daikin
Réf fabricant: 4015993
avec délai
sur devis
F4-3 page 1 Air filter

Daikin
Réf fabricant: 4015994
avec délai
sur devis
F7 page 1 Service cover assy.

Daikin
Réf fabricant: 7900105
avec délai
sur devis
F9 page 1 Sealing plate (top)

Daikin
Réf fabricant: 2540558
avec délai
sur devis
Telecommande 2p547555-6 Daikin 4023722
K1 page 1 Telecommande 2p547555-6
Code article PEX: 680769
Daikin
Réf fabricant: 4023722
± 3 jours ouvrés
84,54 € TTC
Support telecommande 2p207994-1 Daikin 183432J
K2 page 1 Support telecommande 2p207994-1
Code article PEX: 443004
Daikin
Réf fabricant: 183432J
± 3 jours ouvrés
4,69 € TTC
K4 page 1 Battery kit

Daikin
Réf fabricant: _
avec délai
sur devis
K5 page 1 Screw set

Daikin
Réf fabricant: 4020169
avec délai
sur devis
K6 page 1 Heat insulation tape

Daikin
Réf fabricant: 081957J
avec délai
sur devis
K8 page 1 Installation plate

Daikin
Réf fabricant: 7900111
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Daikin FTXF25W1VMA ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
