Unité interne Daikin FDXM50F3V1B9

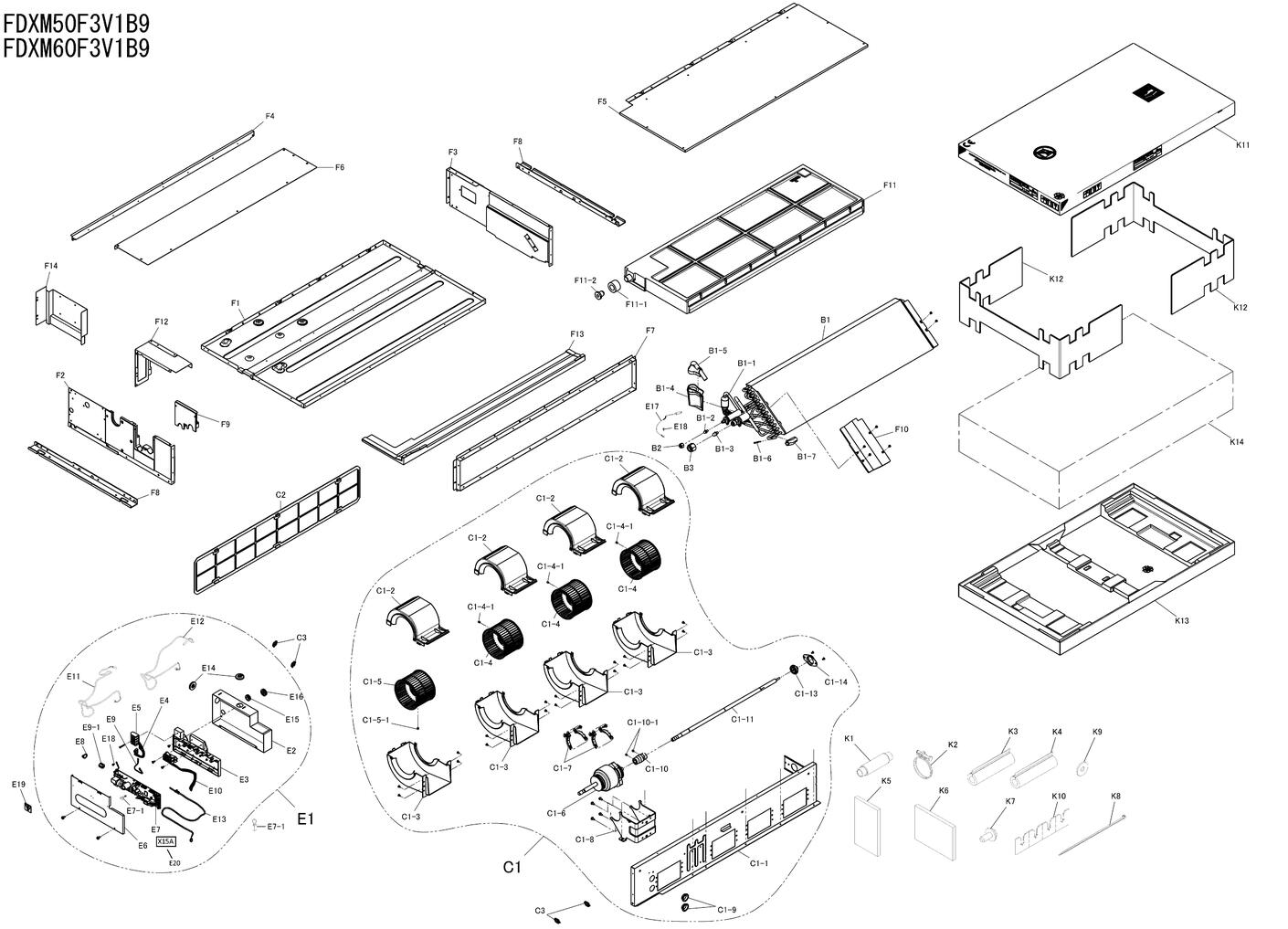

page 1
Pièces détachées Unité interne Daikin FDXM50F3V1B9 chez Pièces Express


Référence fabricant
Position Schéma
5010565 Echangeur a air 2p327575-1 B1
5010560 Distributor with filter B1-1
093905J Joint pour ecrou 3sa23001-1 1/4" dia.6.4 B1-2
093906J Store 1/2" dia.12.7 B1-3
5004427 Soundproof putty B1-4
5004425 Soundproof putty B1-5
380120 Clips blocage sonde r4610281-1 B1-6
5010570 Soundproof putty B1-7
1723546 Raccord flare 1/4 ftxs-f FNSF2-1/4" B2
119849J Ecrou 1/2 ex1226797/1198498 FNSF4-1/2" B3
5010566 Ensemble de ventilation 2p329433-1 C1
5005901 Ensemble de ventilation 2pw53958-1 C1-1
064786J Couplage arbre de ventilation C1-10
117949J Vis hexagonale de fixation M6 X 8 C1-10-1
148835J Arbre de ventilation 3p117196-2 C1-11
437008J Palier ventil.2d12f1rv1 4pa04079-1 C1-13
443026J Palier ex443026 fdx(k)s-c/fhq-b/fxdq-n C1-14
5012639 Fan housing (1) NATURAL COLOR C1-2
5012640 Logement de ventilateur 2p342745-1 a NATURAL COLOR C1-3
5004415 Turbine 2p115193-1 UL94HB C1-4
011582J Vis fixation turbine m6x8 M6 X 8 C1-4-1
5004416 Turbine 2p115193-2 qd13a1bh UL94HB C1-5
011582J Vis fixation turbine m6x8 M6 X 8 C1-5-1
5032115 Moteur vent. 3p327529-1 c C1-6
5010541 Collier fixation moteur 4p333862-1 C1-7
5010542 Support moteur 3p314356-1 C1-8
1229570 Protection en caoutchou 4pn04825-2 C1-9
5016283 Filtre a air 2p410123-2 C2
027843J Passe fils C3
5019329 Boitier electrique 1p473069-1 E1
5010575 Ensemble bornier E10
301430P Sonde r3t st8605a-14 l=1000 4p174386-1 E11
5010551 Sonde 4p328970-1 E12
5010552 Sonde 4p331386-1 E13
5010553 Rubber bush E14
0965152 Bague caoutchouc 4pa05995-7 E15
1090936 Rubber bush E16
5010563 Cable terre 4p117216-1 E17
099784J Borne de terre 4pa47980-8 E18
4015455 Etiquette produit 3p351459-1 E19
5010544 Couvercle boitier electrique 3p315264-1 E2
1302259 Shunt (pompe) fxa(q)20-63m E20
5010545 Support platine 2p327576-1 E3
5019330 Cable liaison 4p327587-2 E4
139491J Bornier x2m ex1394917 E5
5010547 Couvercle boitier elec 3p315260-1 E6
_ Multiple parts needed order item e7-1+e7-2 E7
064060J Resistance config j56 2,0k? pa54367-4 E7-1
5022755 Platine ec16021-21(a) 2p538953-3 EC16021-21(A) E7-2
0085847 Collier de serrage cv-150 hk4017-2 E8
5010549 Earth wire E9
5010550 Ferrite core E9-1
5019335 Top plate assy F1
5012438 Thermal insulation F10
5012676 Bac a condensat 4p117871-2 F11
1823390 Tube d isolation 4p117866-1 F11-1
537994 Bouchon de bac a condensats F11-2
5010556 El. compo. mounting plate F12
5036912 Thermal insulation top F13
5010558 Mounting plate assy F14
5036913 Side panel assy(right) F2
5036915 Side panel assy(left) F3
5005904 Tole avant 3pw53949-2 F4
5004179 Socle 3pw54859-2 F5
5005906 Couvercle 3pw53950-2 F6
5005913 Bride de sortie d air F7
5005910 Support metallique 3pw54840-1 F8
5004189 Hold plate assy F9
5012658 Tube evacuation 3pa04589-1 K1
1755334 Rondelle de fixation 4pn00325-1 K10
5010597 Top tray assy K11
5016574 Packing case K12
5004183 Bottom tray assy K13
5016578 Product cover K14
558117J Tube evacuation [40 ne43031-8 dia.40 K2
038187J Protection tube liquide fhc-c ODdia.46 X IDdia.26 X L190 K3
031111J Isolation du tube du conduit gaz fhc-c ODdia.51 X IDdia.35 X L190 K4
5004187 Sealer/ drain hose 300 X 100 X T5 K5
032284J Sealer ex0322849 fuy125f 300 X 166 X T5 K6
011425J Vis m5x12 4sk05302-12 M5 X 12 (3) K7
980723J Serre fil hk4017-3 K8
094152J Rondelle 4sk07002-10m M10 K9


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité interne Daikin FDXM50F3V1B9



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Echangeur a air 2p327575-1 Daikin 5010565
B1 page 1 Echangeur a air 2p327575-1
Code article PEX: 453118
Daikin
Réf fabricant: 5010565
± 3 jours ouvrés
313,54 € TTC
B1-1 page 1 Distributor with filter

Daikin
Réf fabricant: 5010560
avec délai
sur devis
Joint pour ecrou 3sa23001-1 Daikin 093905J
B1-2 page 1 Joint pour ecrou 3sa23001-1
Code article PEX: 436791
Daikin
Réf fabricant: 093905J
± 3 jours ouvrés
1,67 € TTC
Store Daikin 093906J
B1-3 page 1 Store
Code article PEX: 679135
Daikin
Réf fabricant: 093906J
± 3 jours ouvrés
2,42 € TTC
B1-4 page 1 Soundproof putty

Daikin
Réf fabricant: 5004427
avec délai
sur devis
B1-5 page 1 Soundproof putty

Daikin
Réf fabricant: 5004425
avec délai
sur devis
Clips blocage sonde r4610281-1 Daikin 380120
B1-6 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120
± 3 jours ouvrés
7,42 € TTC
B1-7 page 1 Soundproof putty

Daikin
Réf fabricant: 5010570
avec délai
sur devis
Raccord flare 1/4 ftxs-f Daikin 1723546
B2 page 1 Raccord flare 1/4 ftxs-f
Code article PEX: 442271
Daikin
Réf fabricant: 1723546
± 3 jours ouvrés
sur devis
Ecrou 1/2 ex1226797/1198498 Daikin 119849J
B3 page 1 Ecrou 1/2 ex1226797/1198498
Code article PEX: 438523
Daikin
Réf fabricant: 119849J
± 3 jours ouvrés
34,27 € TTC
Ensemble de ventilation 2p329433-1 Daikin 5010566
C1 page 1 Ensemble de ventilation 2p329433-1
Code article PEX: 453119
Daikin
Réf fabricant: 5010566
± 3 jours ouvrés
557,38 € TTC
Ensemble de ventilation 2pw53958-1 Daikin 5005901
C1-1 page 1 Ensemble de ventilation 2pw53958-1
Code article PEX: 451383
Daikin
Réf fabricant: 5005901
± 3 jours ouvrés
69,55 € TTC
Couplage arbre de ventilation Daikin 064786J
C1-10 page 1 Couplage arbre de ventilation
Code article PEX: 435799
Daikin
Réf fabricant: 064786J
± 3 jours ouvrés
73,96 € TTC
Vis hexagonale de fixation Daikin 117949J
C1-10-1 page 1 Vis hexagonale de fixation
Code article PEX: 438360
Daikin
Réf fabricant: 117949J
± 3 jours ouvrés
3,04 € TTC
Arbre de ventilation 3p117196-2 Daikin 148835J
C1-11 page 1 Arbre de ventilation 3p117196-2
Code article PEX: 440607
Daikin
Réf fabricant: 148835J
± 3 jours ouvrés
217,40 € TTC
Palier ventil. 4pa04079-1 / 4d12f1rv1 Daikin 437008J
C1-13 page 1 Palier ventil. 4pa04079-1 / 4d12f1rv1
Code article PEX: 680021
Daikin
Réf fabricant: 437008J
en stock
11,92 € TTC
Palier ex443026 fdx(k)s-c/fhq-b/fxdq-n Daikin 443026J
C1-14 page 1 Palier ex443026 fdx(k)s-c/fhq-b/fxdq-n
Code article PEX: 449181
Daikin
Réf fabricant: 443026J
± 3 jours ouvrés
22,10 € TTC
Fan housing (1) Daikin 5012639
C1-2 page 1 Fan housing (1)
Code article PEX: 681292
Daikin
Réf fabricant: 5012639
± 3 jours ouvrés
13,20 € TTC
Logement de ventilateur 2p342745-1 a Daikin 5012640
C1-3 page 1 Logement de ventilateur 2p342745-1 a
Code article PEX: 681293
Daikin
Réf fabricant: 5012640
± 3 jours ouvrés
12,22 € TTC
Turbine 2p115193-1 Daikin 5004415
C1-4 page 1 Turbine 2p115193-1
Code article PEX: 450517
Daikin
Réf fabricant: 5004415
± 3 jours ouvrés
19,73 € TTC
Vis fixation turbine m6x8 Daikin 011582J
C1-4-1 page 1 Vis fixation turbine m6x8
Code article PEX: 433953
Daikin
Réf fabricant: 011582J
± 3 jours ouvrés
2,12 € TTC
Turbine 2p115193-2 qd13a1bh Daikin 5004416
C1-5 page 1 Turbine 2p115193-2 qd13a1bh
Code article PEX: 450518
Daikin
Réf fabricant: 5004416
± 3 jours ouvrés
28,42 € TTC
Vis fixation turbine m6x8 Daikin 011582J
C1-5-1 page 1 Vis fixation turbine m6x8
Code article PEX: 433953
Daikin
Réf fabricant: 011582J
± 3 jours ouvrés
2,12 € TTC
Moteur vent. 3p327529-1 c Daikin 5032115
C1-6 page 1 Moteur vent. 3p327529-1 c
Code article PEX: 683224
Daikin
Réf fabricant: 5032115
± 3 jours ouvrés
297,29 € TTC
Collier fixation moteur 4p333862-1 Daikin 5010541
C1-7 page 1 Collier fixation moteur 4p333862-1
Code article PEX: 453105
Daikin
Réf fabricant: 5010541
± 3 jours ouvrés
8,12 € TTC
Support moteur 3p314356-1 Daikin 5010542
C1-8 page 1 Support moteur 3p314356-1
Code article PEX: 453106
Daikin
Réf fabricant: 5010542
± 3 jours ouvrés
26,39 € TTC
Protection en caoutchou 4pn04825-2 Daikin 1229570
C1-9 page 1 Protection en caoutchou 4pn04825-2
Code article PEX: 438768
Daikin
Réf fabricant: 1229570
± 3 jours ouvrés
6,55 € TTC
Filtre a air 2p410123-2 Daikin 5016283
C2 page 1 Filtre a air 2p410123-2
Code article PEX: 455370
Daikin
Réf fabricant: 5016283
± 3 jours ouvrés
37,78 € TTC
Passe fils Daikin 027843J
C3 page 1 Passe fils
Code article PEX: 434426
Daikin
Réf fabricant: 027843J
± 3 jours ouvrés
2,80 € TTC
Boitier electrique 1p473069-1 Daikin 5019329
E1 page 1 Boitier electrique 1p473069-1
Code article PEX: 456265
Daikin
Réf fabricant: 5019329
± 3 jours ouvrés
432,13 € TTC
Ensemble bornier Daikin 5010575
E10 page 1 Ensemble bornier
Code article PEX: 453122
Daikin
Réf fabricant: 5010575
± 3 jours ouvrés
33,22 € TTC
Sonde r3t st8605a-14 l=1000 4p174386-1 Daikin 301430P
E11 page 1 Sonde r3t st8605a-14 l=1000 4p174386-1
Code article PEX: 446542
Daikin
Réf fabricant: 301430P
± 3 jours ouvrés
17,17 € TTC
Sonde 4p328970-1 Daikin 5010551
E12 page 1 Sonde 4p328970-1
Code article PEX: 453111
Daikin
Réf fabricant: 5010551
± 3 jours ouvrés
14,81 € TTC
Sonde 4p331386-1 Daikin 5010552
E13 page 1 Sonde 4p331386-1
Code article PEX: 453112
Daikin
Réf fabricant: 5010552
± 3 jours ouvrés
11,54 € TTC
E14 page 1 Rubber bush

Daikin
Réf fabricant: 5010553
avec délai
sur devis
Bague caoutchouc 4pa05995-7 Daikin 0965152
E15 page 1 Bague caoutchouc 4pa05995-7
Code article PEX: 437054
Daikin
Réf fabricant: 0965152
± 3 jours ouvrés
5,59 € TTC
E16 page 1 Rubber bush

Daikin
Réf fabricant: 1090936
avec délai
sur devis
Cable terre 4p117216-1 Daikin 5010563
E17 page 1 Cable terre 4p117216-1
Code article PEX: 681152
Daikin
Réf fabricant: 5010563
± 3 jours ouvrés
5,22 € TTC
Borne de terre 4pa47980-8 Daikin 099784J
E18 page 1 Borne de terre 4pa47980-8
Code article PEX: 437296
Daikin
Réf fabricant: 099784J
± 3 jours ouvrés
1,75 € TTC
Etiquette produit 3p351459-1 Daikin 4015455
E19 page 1 Etiquette produit 3p351459-1
Code article PEX: 680514
Daikin
Réf fabricant: 4015455
± 3 jours ouvrés
5,92 € TTC
Couvercle boitier electrique 3p315264-1 Daikin 5010544
E2 page 1 Couvercle boitier electrique 3p315264-1
Code article PEX: 453107
Daikin
Réf fabricant: 5010544
± 3 jours ouvrés
45,56 € TTC
Shunt (pompe) fxa(q)20-63m Daikin 1302259
E20 page 1 Shunt (pompe) fxa(q)20-63m
Code article PEX: 439215
Daikin
Réf fabricant: 1302259
± 3 jours ouvrés
4,85 € TTC
Support platine 2p327576-1 Daikin 5010545
E3 page 1 Support platine 2p327576-1
Code article PEX: 681151
Daikin
Réf fabricant: 5010545
± 3 jours ouvrés
12,94 € TTC
Cable liaison 4p327587-2 Daikin 5019330
E4 page 1 Cable liaison 4p327587-2
Code article PEX: 456266
Daikin
Réf fabricant: 5019330
± 3 jours ouvrés
25,85 € TTC
Bornier x2m ex1394917 Daikin 139491J
E5 page 1 Bornier x2m ex1394917
Code article PEX: 439799
Daikin
Réf fabricant: 139491J
± 3 jours ouvrés
35,98 € TTC
Couvercle boitier elec 3p315260-1 Daikin 5010547
E6 page 1 Couvercle boitier elec 3p315260-1
Code article PEX: 453109
Daikin
Réf fabricant: 5010547
± 3 jours ouvrés
8,75 € TTC
E7 page 1 Multiple parts needed order item e7-1+e7-2

Daikin
Réf fabricant: _
avec délai
sur devis
Resistance config j56 2,0k? pa54367-4 Daikin 064060J
E7-1 page 1 Resistance config j56 2,0k? pa54367-4
Code article PEX: 435664
Daikin
Réf fabricant: 064060J
± 3 jours ouvrés
9,98 € TTC
Platine ec16021-21(a) 2p538953-3 Daikin 5022755
E7-2 page 1 Platine ec16021-21(a) 2p538953-3
Code article PEX: 682493
Daikin
Réf fabricant: 5022755
± 3 jours ouvrés
371,28 € TTC
Collier de serrage cv-150 hk4017-2 Daikin 0085847
E8 page 1 Collier de serrage cv-150 hk4017-2
Code article PEX: 433891
Daikin
Réf fabricant: 0085847
± 3 jours ouvrés
sur devis
E9 page 1 Earth wire

Daikin
Réf fabricant: 5010549
avec délai
sur devis
E9-1 page 1 Ferrite core

Daikin
Réf fabricant: 5010550
avec délai
sur devis
F1 page 1 Top plate assy

Daikin
Réf fabricant: 5019335
avec délai
sur devis
F10 page 1 Thermal insulation

Daikin
Réf fabricant: 5012438
avec délai
sur devis
Bac a condensat 4p117871-2 Daikin 5012676
F11 page 1 Bac a condensat 4p117871-2
Code article PEX: 453900
Daikin
Réf fabricant: 5012676
± 3 jours ouvrés
113,18 € TTC
Tube d isolation 4p117866-1 Daikin 1823390
F11-1 page 1 Tube d isolation 4p117866-1
Code article PEX: 679417
Daikin
Réf fabricant: 1823390
± 3 jours ouvrés
5,99 € TTC
Bouchon de bac a condensats Daikin 537994
F11-2 page 1 Bouchon de bac a condensats
Code article PEX: 457016
Daikin
Réf fabricant: 537994
± 3 jours ouvrés
9,65 € TTC
F12 page 1 El. compo. mounting plate

Daikin
Réf fabricant: 5010556
avec délai
sur devis
F13 page 1 Thermal insulation top

Daikin
Réf fabricant: 5036912
avec délai
sur devis
F14 page 1 Mounting plate assy

Daikin
Réf fabricant: 5010558
avec délai
sur devis
F2 page 1 Side panel assy(right)

Daikin
Réf fabricant: 5036913
avec délai
sur devis
F3 page 1 Side panel assy(left)

Daikin
Réf fabricant: 5036915
avec délai
sur devis
Tole avant 3pw53949-2 Daikin 5005904
F4 page 1 Tole avant 3pw53949-2
Code article PEX: 451385
Daikin
Réf fabricant: 5005904
± 3 jours ouvrés
16,48 € TTC
Socle 3pw54859-2 Daikin 5004179
F5 page 1 Socle 3pw54859-2
Code article PEX: 450395
Daikin
Réf fabricant: 5004179
± 3 jours ouvrés
109,16 € TTC
Couvercle 3pw53950-2 Daikin 5005906
F6 page 1 Couvercle 3pw53950-2
Code article PEX: 451387
Daikin
Réf fabricant: 5005906
± 3 jours ouvrés
40,20 € TTC
Bride de sortie d air Daikin 5005913
F7 page 1 Bride de sortie d air
Code article PEX: 451393
Daikin
Réf fabricant: 5005913
± 3 jours ouvrés
90,49 € TTC
Support metallique 3pw54840-1 Daikin 5005910
F8 page 1 Support metallique 3pw54840-1
Code article PEX: 451390
Daikin
Réf fabricant: 5005910
± 3 jours ouvrés
27,62 € TTC
F9 page 1 Hold plate assy

Daikin
Réf fabricant: 5004189
avec délai
sur devis
Tube evacuation 3pa04589-1 Daikin 5012658
K1 page 1 Tube evacuation 3pa04589-1
Code article PEX: 453892
Daikin
Réf fabricant: 5012658
± 3 jours ouvrés
11,75 € TTC
Rondelle de fixation 4pn00325-1 Daikin 1755334
K10 page 1 Rondelle de fixation 4pn00325-1
Code article PEX: 442407
Daikin
Réf fabricant: 1755334
± 3 jours ouvrés
2,40 € TTC
K11 page 1 Top tray assy

Daikin
Réf fabricant: 5010597
avec délai
sur devis
K12 page 1 Packing case

Daikin
Réf fabricant: 5016574
avec délai
sur devis
K13 page 1 Bottom tray assy

Daikin
Réf fabricant: 5004183
avec délai
sur devis
K14 page 1 Product cover

Daikin
Réf fabricant: 5016578
avec délai
sur devis
Tube evacuation [40 ne43031-8 Daikin 558117J
K2 page 1 Tube evacuation [40 ne43031-8
Code article PEX: 457026
Daikin
Réf fabricant: 558117J
± 3 jours ouvrés
5,52 € TTC
Protection tube liquide fhc-c Daikin 038187J
K3 page 1 Protection tube liquide fhc-c
Code article PEX: 434817
Daikin
Réf fabricant: 038187J
± 3 jours ouvrés
8,39 € TTC
Isolation du tube du conduit gaz fhc-c Daikin 031111J
K4 page 1 Isolation du tube du conduit gaz fhc-c
Code article PEX: 434537
Daikin
Réf fabricant: 031111J
± 3 jours ouvrés
13,84 € TTC
Sealer/ drain hose Daikin 5004187
K5 page 1 Sealer/ drain hose
Code article PEX: 680976
Daikin
Réf fabricant: 5004187
± 3 jours ouvrés
7,22 € TTC
Sealer ex0322849 fuy125f Daikin 032284J
K6 page 1 Sealer ex0322849 fuy125f
Code article PEX: 434580
Daikin
Réf fabricant: 032284J
± 3 jours ouvrés
15,80 € TTC
Vis m5x12 4sk05302-12 Daikin 011425J
K7 page 1 Vis m5x12 4sk05302-12
Code article PEX: 433952
Daikin
Réf fabricant: 011425J
± 3 jours ouvrés
1,75 € TTC
Serre fil hk4017-3 Daikin 980723J
K8 page 1 Serre fil hk4017-3
Code article PEX: 458814
Daikin
Réf fabricant: 980723J
± 3 jours ouvrés
3,34 € TTC
Rondelle 4sk07002-10m Daikin 094152J
K9 page 1 Rondelle 4sk07002-10m
Code article PEX: 436797
Daikin
Réf fabricant: 094152J
± 3 jours ouvrés
1,52 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Daikin FDXM50F3V1B9 ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
