Unité interne Daikin FAA71XVLT

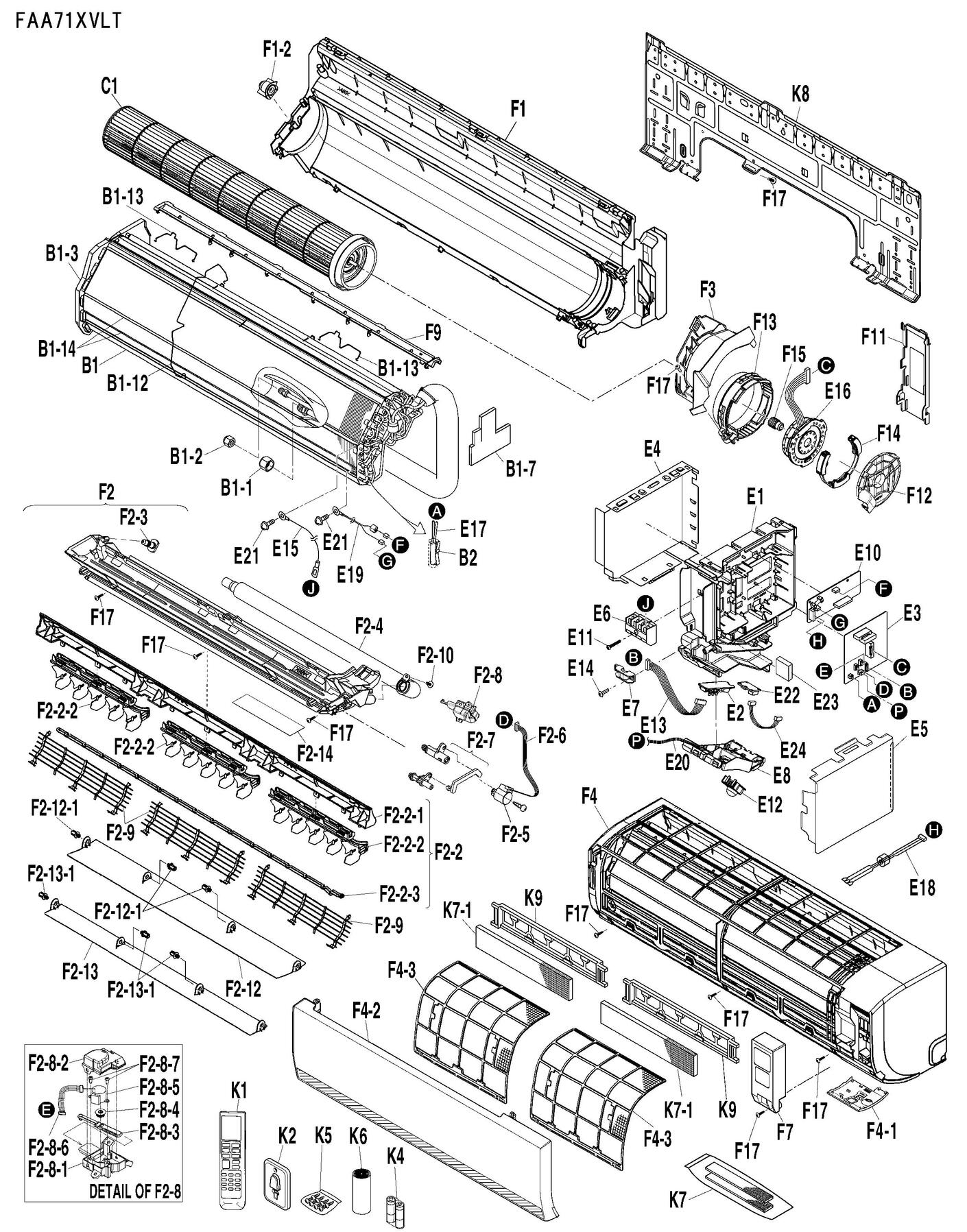

page 1
Pièces détachées Unité interne Daikin FAA71XVLT chez Pièces Express


Référence fabricant
Position Schéma
4022531 Heat exchanger assy. B1
5012783 Flare nut FNSF5 U7/8 D15.9CUT B1-1
4016485 Wire spring B1-12
7900113 Wire spring B1-13
4016486 Sealing plate (h/e bending) B1-14
5012634 Flare nut FNSF2 U7/16 D6.4CUT B1-2
4016484 Side panel (left) B1-3
6024965 Putty B1-7
380120J Clips blocage sonde r4610281-1 B2
4023348 Cross flow fan assy. C1
4016487 Switch box E1
2374396 Printed circuit board assy. (filter) EX14002-4 E10
174888J Vis ha4114-04-25 M4X 25 E11
4000844 Platine 3p227885-1 E12
4016492 Wire harness (indication lamp) E13
121650J Vis m4x16 ha41113-16 M4X 16 E14
7900097 Earth wire E15
2544090 Fan motor stator MM9E17S21VB E16
2536698 Thermistor assy. L=400 E17
4016493 Wire harness assy. (power source) E18
4016494 Wire harness assy. (fg) E19
1752784 Platine 3p185701-1 EX592 E2
4016495 Wire harness (sensor) E20
113783J Vis m4x12 4pa47980-12 M4X 12 E21
2546572 Capteur d humidite HSHCAL107A E22
4019174 Thermal insulation (el. compo box) E23
2374404 Wire harness (humidity sensor) (A2P)S31 - (A5P) E24
2554582 Printed circuit board assy. (main) E3
4016488 Shield plate (1) E4
4016489 Shield plate (2) E5
2531967 Terminal strip 4P E6
0812847 Fixation cable E7
4016490 Indication lamp cover E8
2544272 Bottom frame assy. F1
7900101 Pallier et silent bloc ventil 4p348573-1 F1-2
4016520 Piping fixture F11
4016521 Motor cover (cap) F12
4016522 Motor cover assy. F13
4023758 Rubber grommet F14
2540555 Fan bearing vibration absorber F15
121650J Vis m4x16 ha41113-16 M4X 16 F17
2551893 Drain pan assy. F2
170429J Vis de fixation 4sb00088-12 M4X 12 F2-10
4016511 Disch. grille hor. blade (1) F2-12
1840922 Axe fixation volet de balayage F2-12-1
4016512 Disch. grille hor. blade (2) F2-13
1840922 Axe fixation volet de balayage F2-13-1
4020251 Caution label F2-14
4016498 Air outlet (stabilizer) assy. F2-2
4016499 Drain pan stabilizer F2-2-1
4016500 Disch. grille vert. blade (auto) F2-2-2
4016501 Interlock rod F2-2-3
1866652 Bouchon r11034099062 3p201724-1 F2-3
2543101 Drain hose F2-4
179743J Moteur balayage 3sb4064261 mp24z 12VDC 380OHM F2-5
4016502 Wire harness assy. (hori. blade) F2-6
4016503 Shaft (link) assy. F2-7
4016505 Cover (link) assy. F2-8
4016506 Cover (link) 1 F2-8-1
4016507 Cover (link) 2 F2-8-2
4016508 Interlock rod F2-8-3
4016509 Gear (vert. blade) F2-8-4
1906543 Moteur balayage 3sb40634-1 MP24Z 5P 12VDC F2-8-5
4016510 Wire harness assy. (ver. blade) F2-8-6
4901257 Pan head tapping screw M4X 12 F2-8-7
6024984 Protection ventilateur 1p372833-1 F2-9
2395603 Side panel (right) F3
2554583 Front grille assy. F4
4016515 Control panel assy. F4-1
2554584 Panel(coanda) assy. F4-2
4016517 Air filter 387.3 X 411 F4-3
4016518 Service cover assy. F7
4016519 Sealing plate (top) F9
2554585 Remote controller assy. ARC480A82 K1
183432J Support telecommande 2p207994-1 K2
_ Battery kit K4
4020169 Screw set K5
081957J Heat insulation tape W70X L3000x D35 K6
4026688 Air filter assy. K7
4026915 Filter deodorizing filter (enzyme blue) T=5 K7-1
4016523 Installation plate K8
1597259 Cadre filtre antistatique K9


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité interne Daikin FAA71XVLT



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
B1 page 1 Heat exchanger assy.

Daikin
Réf fabricant: 4022531
avec délai
sur devis
B1-1 page 1 Flare nut

Daikin
Réf fabricant: 5012783
avec délai
sur devis
B1-12 page 1 Wire spring

Daikin
Réf fabricant: 4016485
avec délai
sur devis
B1-13 page 1 Wire spring

Daikin
Réf fabricant: 7900113
avec délai
sur devis
B1-14 page 1 Sealing plate (h/e bending)

Daikin
Réf fabricant: 4016486
avec délai
sur devis
B1-2 page 1 Flare nut

Daikin
Réf fabricant: 5012634
avec délai
sur devis
B1-3 page 1 Side panel (left)

Daikin
Réf fabricant: 4016484
avec délai
sur devis
B1-7 page 1 Putty

Daikin
Réf fabricant: 6024965
avec délai
sur devis
Clips blocage sonde r4610281-1 Daikin 380120J
B2 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120J
± 3 jours ouvrés
7,42 € TTC
C1 page 1 Cross flow fan assy.

Daikin
Réf fabricant: 4023348
avec délai
sur devis
E1 page 1 Switch box

Daikin
Réf fabricant: 4016487
avec délai
sur devis
E10 page 1 Printed circuit board assy. (filter)

Daikin
Réf fabricant: 2374396
avec délai
sur devis
Vis ha4114-04-25 Daikin 174888J
E11 page 1 Vis ha4114-04-25
Code article PEX: 442370
Daikin
Réf fabricant: 174888J
± 3 jours ouvrés
1,67 € TTC
Platine 3p227885-1 Daikin 4000844
E12 page 1 Platine 3p227885-1
Code article PEX: 447835
Daikin
Réf fabricant: 4000844
± 3 jours ouvrés
169,74 € TTC
E13 page 1 Wire harness (indication lamp)

Daikin
Réf fabricant: 4016492
avec délai
sur devis
Vis m4x16 ha41113-16 Daikin 121650J
E14 page 1 Vis m4x16 ha41113-16
Code article PEX: 438698
Daikin
Réf fabricant: 121650J
± 3 jours ouvrés
1,67 € TTC
E15 page 1 Earth wire

Daikin
Réf fabricant: 7900097
avec délai
sur devis
E16 page 1 Fan motor stator

Daikin
Réf fabricant: 2544090
avec délai
sur devis
E17 page 1 Thermistor assy.

Daikin
Réf fabricant: 2536698
avec délai
sur devis
E18 page 1 Wire harness assy. (power source)

Daikin
Réf fabricant: 4016493
avec délai
sur devis
E19 page 1 Wire harness assy. (fg)

Daikin
Réf fabricant: 4016494
avec délai
sur devis
Platine 3p185701-1 Daikin 1752784
E2 page 1 Platine 3p185701-1
Code article PEX: 442401
Daikin
Réf fabricant: 1752784
± 3 jours ouvrés
142,15 € TTC
E20 page 1 Wire harness (sensor)

Daikin
Réf fabricant: 4016495
avec délai
sur devis
Vis m4x12 4pa47980-12 Daikin 113783J
E21 page 1 Vis m4x12 4pa47980-12
Code article PEX: 438208
Daikin
Réf fabricant: 113783J
± 3 jours ouvrés
25,13 € TTC
Capteur d humidite Daikin 2546572
E22 page 1 Capteur d humidite
Code article PEX: 680263
Daikin
Réf fabricant: 2546572
± 3 jours ouvrés
21,24 € TTC
E23 page 1 Thermal insulation (el. compo box)

Daikin
Réf fabricant: 4019174
avec délai
sur devis
E24 page 1 Wire harness (humidity sensor)

Daikin
Réf fabricant: 2374404
avec délai
sur devis
E3 page 1 Printed circuit board assy. (main)

Daikin
Réf fabricant: 2554582
avec délai
sur devis
E4 page 1 Shield plate (1)

Daikin
Réf fabricant: 4016488
avec délai
sur devis
E5 page 1 Shield plate (2)

Daikin
Réf fabricant: 4016489
avec délai
sur devis
E6 page 1 Terminal strip

Daikin
Réf fabricant: 2531967
avec délai
sur devis
Fixation cable Daikin 0812847
E7 page 1 Fixation cable
Code article PEX: 436535
Daikin
Réf fabricant: 0812847
± 3 jours ouvrés
1,22 € TTC
E8 page 1 Indication lamp cover

Daikin
Réf fabricant: 4016490
avec délai
sur devis
F1 page 1 Bottom frame assy.

Daikin
Réf fabricant: 2544272
avec délai
sur devis
Pallier et silent bloc ventil 4p348573-1 Daikin 7900101
F1-2 page 1 Pallier et silent bloc ventil 4p348573-1
Code article PEX: 458414
Daikin
Réf fabricant: 7900101
± 3 jours ouvrés
14,54 € TTC
F11 page 1 Piping fixture

Daikin
Réf fabricant: 4016520
avec délai
sur devis
F12 page 1 Motor cover (cap)

Daikin
Réf fabricant: 4016521
avec délai
sur devis
F13 page 1 Motor cover assy.

Daikin
Réf fabricant: 4016522
avec délai
sur devis
F14 page 1 Rubber grommet

Daikin
Réf fabricant: 4023758
avec délai
sur devis
F15 page 1 Fan bearing vibration absorber

Daikin
Réf fabricant: 2540555
avec délai
sur devis
Vis m4x16 ha41113-16 Daikin 121650J
F17 page 1 Vis m4x16 ha41113-16
Code article PEX: 438698
Daikin
Réf fabricant: 121650J
± 3 jours ouvrés
1,67 € TTC
F2 page 1 Drain pan assy.

Daikin
Réf fabricant: 2551893
avec délai
sur devis
Vis de fixation 4sb00088-12 Daikin 170429J
F2-10 page 1 Vis de fixation 4sb00088-12
Code article PEX: 442096
Daikin
Réf fabricant: 170429J
± 3 jours ouvrés
1,82 € TTC
F2-12 page 1 Disch. grille hor. blade (1)

Daikin
Réf fabricant: 4016511
avec délai
sur devis
Axe fixation volet de balayage Daikin 1840922
F2-12-1 page 1 Axe fixation volet de balayage
Code article PEX: 443161
Daikin
Réf fabricant: 1840922
± 3 jours ouvrés
4,96 € TTC
F2-13 page 1 Disch. grille hor. blade (2)

Daikin
Réf fabricant: 4016512
avec délai
sur devis
Axe fixation volet de balayage Daikin 1840922
F2-13-1 page 1 Axe fixation volet de balayage
Code article PEX: 443161
Daikin
Réf fabricant: 1840922
± 3 jours ouvrés
4,96 € TTC
F2-14 page 1 Caution label

Daikin
Réf fabricant: 4020251
avec délai
sur devis
F2-2 page 1 Air outlet (stabilizer) assy.

Daikin
Réf fabricant: 4016498
avec délai
sur devis
F2-2-1 page 1 Drain pan stabilizer

Daikin
Réf fabricant: 4016499
avec délai
sur devis
F2-2-2 page 1 Disch. grille vert. blade (auto)

Daikin
Réf fabricant: 4016500
avec délai
sur devis
F2-2-3 page 1 Interlock rod

Daikin
Réf fabricant: 4016501
avec délai
sur devis
Bouchon r11034099062 3p201724-1 Daikin 1866652
F2-3 page 1 Bouchon r11034099062 3p201724-1
Code article PEX: 443384
Daikin
Réf fabricant: 1866652
± 3 jours ouvrés
7,72 € TTC
Drain hose Daikin 2543101
F2-4 page 1 Drain hose
Code article PEX: 680249
Daikin
Réf fabricant: 2543101
± 3 jours ouvrés
19,54 € TTC
Moteur balayage 3sb4064261 mp24z Daikin 179743J
F2-5 page 1 Moteur balayage 3sb4064261 mp24z
Code article PEX: 442788
Daikin
Réf fabricant: 179743J
± 3 jours ouvrés
27,82 € TTC
F2-6 page 1 Wire harness assy. (hori. blade)

Daikin
Réf fabricant: 4016502
avec délai
sur devis
F2-7 page 1 Shaft (link) assy.

Daikin
Réf fabricant: 4016503
avec délai
sur devis
F2-8 page 1 Cover (link) assy.

Daikin
Réf fabricant: 4016505
avec délai
sur devis
F2-8-1 page 1 Cover (link) 1

Daikin
Réf fabricant: 4016506
avec délai
sur devis
F2-8-2 page 1 Cover (link) 2

Daikin
Réf fabricant: 4016507
avec délai
sur devis
F2-8-3 page 1 Interlock rod

Daikin
Réf fabricant: 4016508
avec délai
sur devis
F2-8-4 page 1 Gear (vert. blade)

Daikin
Réf fabricant: 4016509
avec délai
sur devis
Moteur balayage 3sb40634-1 Daikin 1906543
F2-8-5 page 1 Moteur balayage 3sb40634-1
Code article PEX: 443565
Daikin
Réf fabricant: 1906543
± 3 jours ouvrés
16,03 € TTC
F2-8-6 page 1 Wire harness assy. (ver. blade)

Daikin
Réf fabricant: 4016510
avec délai
sur devis
F2-8-7 page 1 Pan head tapping screw

Daikin
Réf fabricant: 4901257
avec délai
sur devis
Protection ventilateur 1p372833-1 Daikin 6024984
F2-9 page 1 Protection ventilateur 1p372833-1
Code article PEX: 686844
Daikin
Réf fabricant: 6024984
± 3 jours ouvrés
21,44 € TTC
F3 page 1 Side panel (right)

Daikin
Réf fabricant: 2395603
avec délai
sur devis
F4 page 1 Front grille assy.

Daikin
Réf fabricant: 2554583
avec délai
sur devis
F4-1 page 1 Control panel assy.

Daikin
Réf fabricant: 4016515
avec délai
sur devis
F4-2 page 1 Panel(coanda) assy.

Daikin
Réf fabricant: 2554584
avec délai
sur devis
F4-3 page 1 Air filter

Daikin
Réf fabricant: 4016517
avec délai
sur devis
F7 page 1 Service cover assy.

Daikin
Réf fabricant: 4016518
avec délai
sur devis
F9 page 1 Sealing plate (top)

Daikin
Réf fabricant: 4016519
avec délai
sur devis
K1 page 1 Remote controller assy.

Daikin
Réf fabricant: 2554585
avec délai
sur devis
Support telecommande 2p207994-1 Daikin 183432J
K2 page 1 Support telecommande 2p207994-1
Code article PEX: 443004
Daikin
Réf fabricant: 183432J
± 3 jours ouvrés
4,69 € TTC
K4 page 1 Battery kit

Daikin
Réf fabricant: _
avec délai
sur devis
K5 page 1 Screw set

Daikin
Réf fabricant: 4020169
avec délai
sur devis
K6 page 1 Heat insulation tape

Daikin
Réf fabricant: 081957J
avec délai
sur devis
K7 page 1 Air filter assy.

Daikin
Réf fabricant: 4026688
avec délai
sur devis
K7-1 page 1 Filter deodorizing filter (enzyme blue)

Daikin
Réf fabricant: 4026915
avec délai
sur devis
K8 page 1 Installation plate

Daikin
Réf fabricant: 4016523
avec délai
sur devis
Cadre filtre antistatique Daikin 1597259
K9 page 1 Cadre filtre antistatique
Code article PEX: 441265
Daikin
Réf fabricant: 1597259
en stock
2,70 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Daikin FAA71XVLT ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
