Unité interne Daikin FAA100BUV1B
page 1

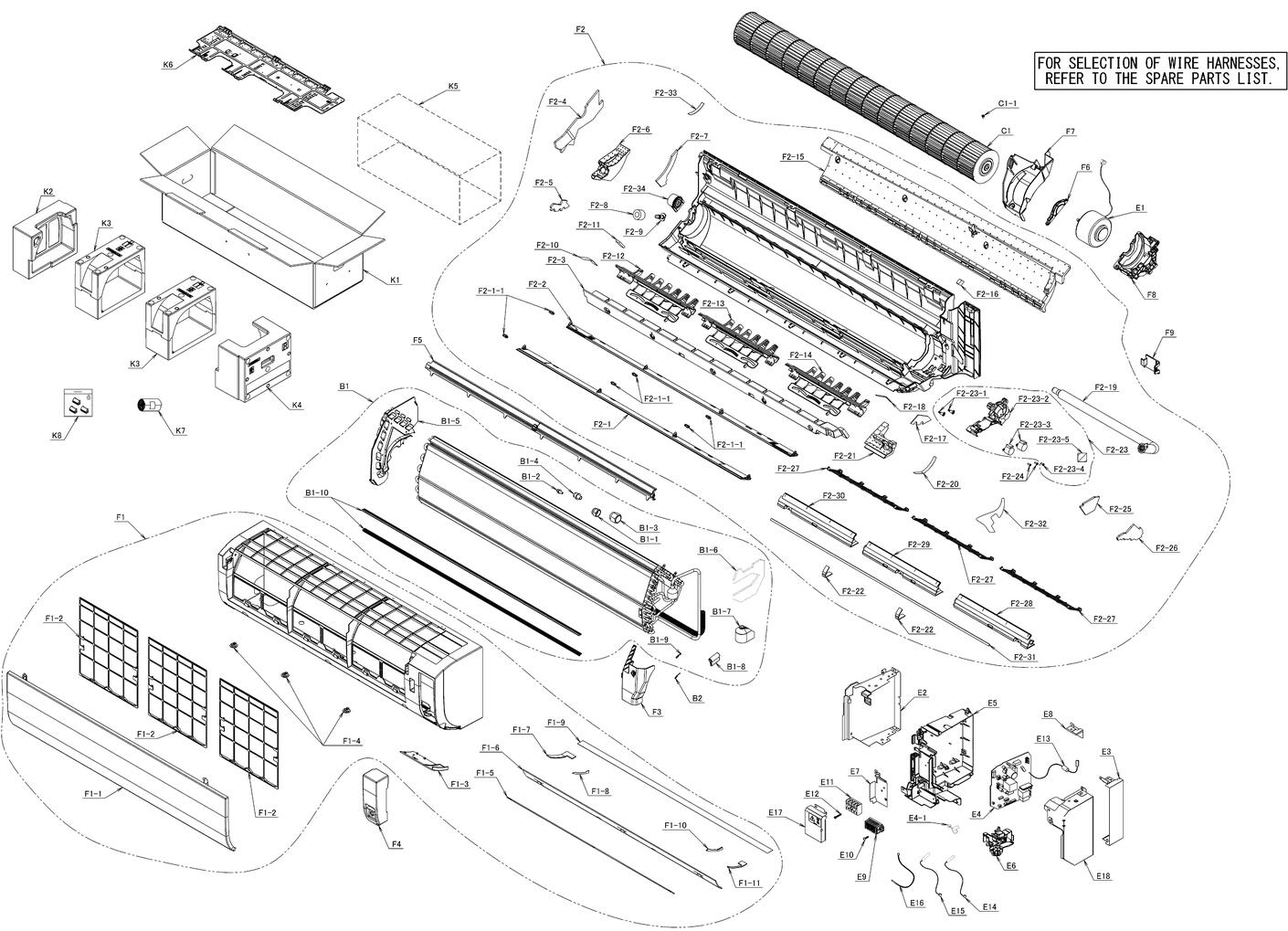

Pièces détachées Unité interne Daikin FAA100BUV1B chez Pièces Express


Référence fabricant
Position Schéma
5039252 Heat exchanger assy B1
119848J Ecrou 3/8 r18/25d B1-1
2065731 Sealing plate B1-10
091416J Joint pour ecrou 3sa23001-2 B1-2
119850J Ecrou raccordement tube 5/8 ex 11250004a B1-3
091417J Blind cover. flare B1-4
2063470 Left side panel assy B1-5
4019310 Putty B1-6
4019307 Putty B1-7
2129596 Thermal insulation B1-8
380120J Clips blocage sonde r4610281-1 B1-9
380120J Clips blocage sonde r4610281-1 B2
4000834 Turbine ventilateur 2p220663-1 C1
051605J Vis ft45gv1b C1-1
2063463 Moteur ventil kfd-325-64-8b 3sb40672-2 KFD-325-64-8B E1
121650J Vis m4x16 ha41113-16 E10
5038488 Terminal strip TB-ETX-4PA-D1 E11
174888J Vis ha4114-04-25 E12
5010550 Ferite core E13
2063401 Sonde liquide 4p279859-1 E14
2063418 Sonde 4p279858-1 E15
2063393 Sonde aspiration 3p283292-1 E16
5039258 Shield plate assy E17
5039259 Shield plate assy E18
5039253 Shield plate assy E2
5039254 Shield plate assy E3
_ Multiple selection, order item e4 and e4-1 E4
5039255 Pcb assy ec16023-6 (a) EC16023-6 (A) E4
065337J Resistance config t.100 j112 13,0koh E4-1
2515623 Switch box E5
2065755 El compo box E6
5039256 Shield plate E7
5039257 Blind plate E8
5010711 Bornier seul pmb10-6p-608 PMB10-6P-608 E9
5039260 Calandre avant assy F1
5039261 Panel printing method F1-1
5039268 Flocked plate (front grille right) F1-10
5039269 Thermal insulation F1-11
4000835 Filtre a air 1p219846-1 F1-2
5039262 Control panel F1-3
5039263 Luminaire (grille avant) F1-4
5039264 Thermal insulation F1-5
5039265 Thermal insulation F1-6
5039266 Thermal insulation F1-7
4000877 Flocked plate (front grille left) F1-8
5039267 Thermal insulation F1-9
5039270 Cadre inferieur assy F2
5039271 Disch. grille hor. blade (upper) assy F2-1
4000869 Fixation volet 3p220934-1 F2-1-1
5039278 Sealing material F2-10
5039279 Thermal insulation F2-11
2063595 Ensemble volet 2p275484-1 F2-12
2063588 Ensemble volet 2p275485-1 F2-13
2063571 Ensemble volet 2p275486-1 F2-14
2129604 Thermal insulation (rear) assy F2-15
5039280 Sealing material F2-16
5039281 Thermal insulation F2-17
5039282 Sealing material F2-18
2539335 Tuyau de vidange F2-19
5039272 Disch. grille hor. blade (lower) assy F2-2
5039284 Sealing material F2-20
5039285 Thermal insulation (rear right) assy F2-21
5039286 Thermal insulation F2-22
2212450 Cover assy F2-23
4000861 Shaft F2-23-1
4000857 Cover F2-23-2
2063634 Moteur balayage mp24z 4p275487-1 F2-23-3
5011480 Vis taraud. tete panneau ha4114-04-10 F2-23-4
2065825 Sealing material front F2-23-5
5011480 Vis taraud. tete panneau ha4114-04-10 F2-24
5039288 Thermal insulation F2-25
5039289 Thermal insulation F2-26
5039290 Fan guard assy F2-27
5039291 Air outlet assy (right) F2-28
5039292 Air outlet assy (center) F2-29
5039273 Thermal insulation (front) F2-3
5039293 Air outlet assy (left) F2-30
5039294 Sealing material F2-31
5039295 Sealing material F2-32
1682241 Thermal insulation (air outlet) F2-33
1930724 Housing rubber fan bearing F2-34
5039274 Thermal insulation F2-4
5039275 Thermal insulation F2-5
5039276 Thermal insulation (rear left) F2-6
5039277 Thermal insulation F2-7
130236J Raccord condensat 4p085862-1 F2-8
1866652 Bouchon r11034099062 3p201724-1 F2-9
2065919 Drip proof cover F3
5039296 Service cover F4
2065902 Sealing plate assy F5
4000880 Motor mounting plate F6
2063610 Right side panel assy F7
2129611 Motor mounting plate assy F8
4000885 Piping fixture F9
5039297 Packing case printing method K1
5039298 Cushion left K2
5039299 Cushion K3
5039300 Cushion right K4
5036713 Product cover K5
4008133 Tole de montage 1p223878-1 K6
081957J Heat insulation tape K7
5039301 Accessories (screw cover) K8
2065793 Cable de terre _
2318822 Wire harness assy _
2063355 Cable de puissance 4p278806-1 _
4009642 Cable 3p275902-2 _
5018311 Wire harness assy (short circuit) _
2063379 Faisceau de cables assy _


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité interne Daikin FAA100BUV1B



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Heat exchanger assy Daikin 5039252
B1 page 1 Heat exchanger assy
Code article PEX: 684498
Daikin
Réf fabricant: 5039252
± 3 jours ouvrés
795,83 € TTC
Ecrou 3/8 r18/25d Daikin 119848J
B1-1 page 1 Ecrou 3/8 r18/25d
Code article PEX: 438520
Daikin
Réf fabricant: 119848J
± 3 jours ouvrés
31,58 € TTC
B1-10 page 1 Sealing plate

Daikin
Réf fabricant: 2065731
avec délai
sur devis
Joint pour ecrou 3sa23001-2 Daikin 091416J
B1-2 page 1 Joint pour ecrou 3sa23001-2
Code article PEX: 436730
Daikin
Réf fabricant: 091416J
± 3 jours ouvrés
1,67 € TTC
Ecrou raccordement tube 5/8 ex 11250004a Daikin 119850J
B1-3 page 1 Ecrou raccordement tube 5/8 ex 11250004a
Code article PEX: 438525
Daikin
Réf fabricant: 119850J
± 3 jours ouvrés
sur devis
Blind cover. flare Daikin 091417J
B1-4 page 1 Blind cover. flare
Code article PEX: 679127
Daikin
Réf fabricant: 091417J
± 3 jours ouvrés
1,19 € TTC
B1-5 page 1 Left side panel assy

Daikin
Réf fabricant: 2063470
avec délai
sur devis
B1-6 page 1 Putty

Daikin
Réf fabricant: 4019310
avec délai
sur devis
B1-7 page 1 Putty

Daikin
Réf fabricant: 4019307
avec délai
sur devis
B1-8 page 1 Thermal insulation

Daikin
Réf fabricant: 2129596
avec délai
sur devis
Clips blocage sonde r4610281-1 Daikin 380120J
Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120J
± 3 jours ouvrés
7,42 € TTC
Turbine ventilateur 2p220663-1 Daikin 4000834
C1 page 1 Turbine ventilateur 2p220663-1
Code article PEX: 447833
Daikin
Réf fabricant: 4000834
± 3 jours ouvrés
709,97 € TTC
Vis ft45gv1b Daikin 051605J
C1-1 page 1 Vis ft45gv1b
Code article PEX: 435237
Daikin
Réf fabricant: 051605J
± 3 jours ouvrés
3,34 € TTC
Moteur ventil kfd-325-64-8b 3sb40672-2 Daikin 2063463
E1 page 1 Moteur ventil kfd-325-64-8b 3sb40672-2
Code article PEX: 444382
Daikin
Réf fabricant: 2063463
± 3 jours ouvrés
293,33 € TTC
Vis m4x16 ha41113-16 Daikin 121650J
E10 page 1 Vis m4x16 ha41113-16
Code article PEX: 438698
Daikin
Réf fabricant: 121650J
± 3 jours ouvrés
1,67 € TTC
E11 page 1 Terminal strip

Daikin
Réf fabricant: 5038488
avec délai
sur devis
Vis ha4114-04-25 Daikin 174888J
E12 page 1 Vis ha4114-04-25
Code article PEX: 442370
Daikin
Réf fabricant: 174888J
± 3 jours ouvrés
1,67 € TTC
E13 page 1 Ferite core

Daikin
Réf fabricant: 5010550
avec délai
sur devis
Sonde liquide 4p279859-1 Daikin 2063401
E14 page 1 Sonde liquide 4p279859-1
Code article PEX: 444378
Daikin
Réf fabricant: 2063401
± 3 jours ouvrés
49,86 € TTC
Sonde 4p279858-1 Daikin 2063418
E15 page 1 Sonde 4p279858-1
Code article PEX: 444379
Daikin
Réf fabricant: 2063418
± 3 jours ouvrés
16,14 € TTC
Sonde aspiration 3p283292-1 Daikin 2063393
E16 page 1 Sonde aspiration 3p283292-1
Code article PEX: 444377
Daikin
Réf fabricant: 2063393
± 3 jours ouvrés
7,15 € TTC
Shield plate assy Daikin 5039258
E17 page 1 Shield plate assy
Code article PEX: 684500
Daikin
Réf fabricant: 5039258
± 3 jours ouvrés
6,78 € TTC
E18 page 1 Shield plate assy

Daikin
Réf fabricant: 5039259
avec délai
sur devis
E2 page 1 Shield plate assy

Daikin
Réf fabricant: 5039253
avec délai
sur devis
E3 page 1 Shield plate assy

Daikin
Réf fabricant: 5039254
avec délai
sur devis
E4 page 1 Multiple selection, order item e4 and e4-1

Daikin
Réf fabricant: _
avec délai
sur devis
Pcb assy ec16023-6 (a) Daikin 5039255
E4 page 1 Pcb assy ec16023-6 (a)
Code article PEX: 684499
Daikin
Réf fabricant: 5039255
± 3 jours ouvrés
371,28 € TTC
Resistance config t.100 j112 13,0koh Daikin 065337J
E4-1 page 1 Resistance config t.100 j112 13,0koh
Code article PEX: 435847
Daikin
Réf fabricant: 065337J
en stock
9,98 € TTC
Switch box Daikin 2515623
E5 page 1 Switch box
Code article PEX: 680093
Daikin
Réf fabricant: 2515623
± 3 jours ouvrés
32,38 € TTC
E6 page 1 El compo box

Daikin
Réf fabricant: 2065755
avec délai
sur devis
E7 page 1 Shield plate

Daikin
Réf fabricant: 5039256
avec délai
sur devis
E8 page 1 Blind plate

Daikin
Réf fabricant: 5039257
avec délai
sur devis
Bornier seul pmb10-6p-608 Daikin 5010711
E9 page 1 Bornier seul pmb10-6p-608
Code article PEX: 453179
Daikin
Réf fabricant: 5010711
± 3 jours ouvrés
42,73 € TTC
Calandre avant assy Daikin 5039260
F1 page 1 Calandre avant assy
Code article PEX: 744793
Daikin
Réf fabricant: 5039260
± 3 jours ouvrés
230,48 € TTC
F1-1 page 1 Panel printing method

Daikin
Réf fabricant: 5039261
avec délai
sur devis
F1-10 page 1 Flocked plate (front grille right)

Daikin
Réf fabricant: 5039268
avec délai
sur devis
F1-11 page 1 Thermal insulation

Daikin
Réf fabricant: 5039269
avec délai
sur devis
Filtre a air 1p219846-1 Daikin 4000835
F1-2 page 1 Filtre a air 1p219846-1
Code article PEX: 447834
Daikin
Réf fabricant: 4000835

obsolète

F1-3 page 1 Control panel

Daikin
Réf fabricant: 5039262
avec délai
sur devis
Luminaire (grille avant) Daikin 5039263
F1-4 page 1 Luminaire (grille avant)
Code article PEX: 744794
Daikin
Réf fabricant: 5039263
± 3 jours ouvrés
0,89 € TTC
F1-5 page 1 Thermal insulation

Daikin
Réf fabricant: 5039264
avec délai
sur devis
F1-6 page 1 Thermal insulation

Daikin
Réf fabricant: 5039265
avec délai
sur devis
F1-7 page 1 Thermal insulation

Daikin
Réf fabricant: 5039266
avec délai
sur devis
F1-8 page 1 Flocked plate (front grille left)

Daikin
Réf fabricant: 4000877
avec délai
sur devis
F1-9 page 1 Thermal insulation

Daikin
Réf fabricant: 5039267
avec délai
sur devis
Cadre inferieur assy Daikin 5039270
F2 page 1 Cadre inferieur assy
Code article PEX: 744795
Daikin
Réf fabricant: 5039270
± 3 jours ouvrés
333,53 € TTC
Disch. grille hor. blade (upper) assy Daikin 5039271
F2-1 page 1 Disch. grille hor. blade (upper) assy
Code article PEX: 684501
Daikin
Réf fabricant: 5039271
± 3 jours ouvrés
29,75 € TTC
Fixation volet 3p220934-1 Daikin 4000869
F2-1-1 page 1 Fixation volet 3p220934-1
Code article PEX: 447837
Daikin
Réf fabricant: 4000869
± 3 jours ouvrés
5,33 € TTC
Sealing material Daikin 5039278
F2-10 page 1 Sealing material
Code article PEX: 684504
Daikin
Réf fabricant: 5039278
± 3 jours ouvrés
0,26 € TTC
Thermal insulation Daikin 5039279
F2-11 page 1 Thermal insulation
Code article PEX: 684505
Daikin
Réf fabricant: 5039279
± 3 jours ouvrés
0,07 € TTC
Ensemble volet 2p275484-1 Daikin 2063595
F2-12 page 1 Ensemble volet 2p275484-1
Code article PEX: 679542
Daikin
Réf fabricant: 2063595
± 3 jours ouvrés
46,73 € TTC
Ensemble volet 2p275485-1 Daikin 2063588
F2-13 page 1 Ensemble volet 2p275485-1
Code article PEX: 679541
Daikin
Réf fabricant: 2063588
± 3 jours ouvrés
46,73 € TTC
Ensemble volet 2p275486-1 Daikin 2063571
F2-14 page 1 Ensemble volet 2p275486-1
Code article PEX: 679540
Daikin
Réf fabricant: 2063571
± 3 jours ouvrés
46,73 € TTC
F2-15 page 1 Thermal insulation (rear) assy

Daikin
Réf fabricant: 2129604
avec délai
sur devis
Sealing material Daikin 5039280
F2-16 page 1 Sealing material
Code article PEX: 684506
Daikin
Réf fabricant: 5039280
± 3 jours ouvrés
0,19 € TTC
Thermal insulation Daikin 5039281
F2-17 page 1 Thermal insulation
Code article PEX: 684507
Daikin
Réf fabricant: 5039281
± 3 jours ouvrés
0,19 € TTC
Sealing material Daikin 5039282
F2-18 page 1 Sealing material
Code article PEX: 684508
Daikin
Réf fabricant: 5039282
± 3 jours ouvrés
0,19 € TTC
Tuyau de vidange Daikin 2539335
F2-19 page 1 Tuyau de vidange
Code article PEX: 744200
Daikin
Réf fabricant: 2539335
± 3 jours ouvrés
14,12 € TTC
Disch. grille hor. blade (lower) assy Daikin 5039272
F2-2 page 1 Disch. grille hor. blade (lower) assy
Code article PEX: 684502
Daikin
Réf fabricant: 5039272
± 3 jours ouvrés
29,35 € TTC
Sealing material Daikin 5039284
F2-20 page 1 Sealing material
Code article PEX: 684509
Daikin
Réf fabricant: 5039284
± 3 jours ouvrés
0,19 € TTC
F2-21 page 1 Thermal insulation (rear right) assy

Daikin
Réf fabricant: 5039285
avec délai
sur devis
Thermal insulation Daikin 5039286
F2-22 page 1 Thermal insulation
Code article PEX: 684510
Daikin
Réf fabricant: 5039286
± 3 jours ouvrés
0,07 € TTC
F2-23 page 1 Cover assy

Daikin
Réf fabricant: 2212450
avec délai
sur devis
F2-23-1 page 1 Shaft

Daikin
Réf fabricant: 4000861
avec délai
sur devis
F2-23-2 page 1 Cover

Daikin
Réf fabricant: 4000857
avec délai
sur devis
Moteur balayage mp24z 4p275487-1 Daikin 2063634
F2-23-3 page 1 Moteur balayage mp24z 4p275487-1
Code article PEX: 444387
Daikin
Réf fabricant: 2063634
± 3 jours ouvrés
52,88 € TTC
Vis taraud. tete panneau ha4114-04-10 Daikin 5011480
F2-23-4 page 1 Vis taraud. tete panneau ha4114-04-10
Code article PEX: 681208
Daikin
Réf fabricant: 5011480
± 3 jours ouvrés
0,62 € TTC
F2-23-5 page 1 Sealing material front

Daikin
Réf fabricant: 2065825
avec délai
sur devis
Vis taraud. tete panneau ha4114-04-10 Daikin 5011480
F2-24 page 1 Vis taraud. tete panneau ha4114-04-10
Code article PEX: 681208
Daikin
Réf fabricant: 5011480
± 3 jours ouvrés
0,62 € TTC
Thermal insulation Daikin 5039288
F2-25 page 1 Thermal insulation
Code article PEX: 684511
Daikin
Réf fabricant: 5039288
± 3 jours ouvrés
0,26 € TTC
F2-26 page 1 Thermal insulation

Daikin
Réf fabricant: 5039289
avec délai
sur devis
F2-27 page 1 Fan guard assy

Daikin
Réf fabricant: 5039290
avec délai
sur devis
F2-28 page 1 Air outlet assy (right)

Daikin
Réf fabricant: 5039291
avec délai
sur devis
F2-29 page 1 Air outlet assy (center)

Daikin
Réf fabricant: 5039292
avec délai
sur devis
F2-3 page 1 Thermal insulation (front)

Daikin
Réf fabricant: 5039273
avec délai
sur devis
F2-30 page 1 Air outlet assy (left)

Daikin
Réf fabricant: 5039293
avec délai
sur devis
F2-31 page 1 Sealing material

Daikin
Réf fabricant: 5039294
avec délai
sur devis
F2-32 page 1 Sealing material

Daikin
Réf fabricant: 5039295
avec délai
sur devis
F2-33 page 1 Thermal insulation (air outlet)

Daikin
Réf fabricant: 1682241
avec délai
sur devis
Housing rubber fan bearing Daikin 1930724
F2-34 page 1 Housing rubber fan bearing
Code article PEX: 679481
Daikin
Réf fabricant: 1930724
± 3 jours ouvrés
16,60 € TTC
F2-4 page 1 Thermal insulation

Daikin
Réf fabricant: 5039274
avec délai
sur devis
Thermal insulation Daikin 5039275
F2-5 page 1 Thermal insulation
Code article PEX: 684503
Daikin
Réf fabricant: 5039275
± 3 jours ouvrés
0,19 € TTC
F2-6 page 1 Thermal insulation (rear left)

Daikin
Réf fabricant: 5039276
avec délai
sur devis
F2-7 page 1 Thermal insulation

Daikin
Réf fabricant: 5039277
avec délai
sur devis
Raccord condensat 4p085862-1 Daikin 130236J
F2-8 page 1 Raccord condensat 4p085862-1
Code article PEX: 439220
Daikin
Réf fabricant: 130236J
± 3 jours ouvrés
2,42 € TTC
Bouchon r11034099062 3p201724-1 Daikin 1866652
F2-9 page 1 Bouchon r11034099062 3p201724-1
Code article PEX: 443384
Daikin
Réf fabricant: 1866652
± 3 jours ouvrés
7,72 € TTC
F3 page 1 Drip proof cover

Daikin
Réf fabricant: 2065919
avec délai
sur devis
F4 page 1 Service cover

Daikin
Réf fabricant: 5039296
avec délai
sur devis
F5 page 1 Sealing plate assy

Daikin
Réf fabricant: 2065902
avec délai
sur devis
F6 page 1 Motor mounting plate

Daikin
Réf fabricant: 4000880
avec délai
sur devis
F7 page 1 Right side panel assy

Daikin
Réf fabricant: 2063610
avec délai
sur devis
F8 page 1 Motor mounting plate assy

Daikin
Réf fabricant: 2129611
avec délai
sur devis
F9 page 1 Piping fixture

Daikin
Réf fabricant: 4000885
avec délai
sur devis
K1 page 1 Packing case printing method

Daikin
Réf fabricant: 5039297
avec délai
sur devis
K2 page 1 Cushion left

Daikin
Réf fabricant: 5039298
avec délai
sur devis
K3 page 1 Cushion

Daikin
Réf fabricant: 5039299
avec délai
sur devis
K4 page 1 Cushion right

Daikin
Réf fabricant: 5039300
avec délai
sur devis
Product cover Daikin 5036713
K5 page 1 Product cover
Code article PEX: 683874
Daikin
Réf fabricant: 5036713
± 3 jours ouvrés
1,56 € TTC
Tole de montage 1p223878-1 Daikin 4008133
K6 page 1 Tole de montage 1p223878-1
Code article PEX: 448108
Daikin
Réf fabricant: 4008133
± 3 jours ouvrés
142,06 € TTC
K7 page 1 Heat insulation tape

Daikin
Réf fabricant: 081957J
avec délai
sur devis
K8 page 1 Accessories (screw cover)

Daikin
Réf fabricant: 5039301
avec délai
sur devis
Cable de terre Daikin 2065793
_ page 1 Cable de terre
Code article PEX: 444414
Daikin
Réf fabricant: 2065793
± 3 jours ouvrés
7,56 € TTC
Wire harness assy Daikin 2318822
_ page 1 Wire harness assy
Code article PEX: 679771
Daikin
Réf fabricant: 2318822
± 3 jours ouvrés
29,42 € TTC
Cable de puissance 4p278806-1 Daikin 2063355
_ page 1 Cable de puissance 4p278806-1
Code article PEX: 444376
Daikin
Réf fabricant: 2063355
± 3 jours ouvrés
20,94 € TTC
Cable 3p275902-2 Daikin 4009642
_ page 1 Cable 3p275902-2
Code article PEX: 448254
Daikin
Réf fabricant: 4009642
± 3 jours ouvrés
6,55 € TTC
_ page 1 Wire harness assy (short circuit)

Daikin
Réf fabricant: 5018311
avec délai
sur devis
Faisceau de cables assy Daikin 2063379
_ page 1 Faisceau de cables assy
Code article PEX: 744133
Daikin
Réf fabricant: 2063379
± 3 jours ouvrés
15,12 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Daikin FAA100BUV1B ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
