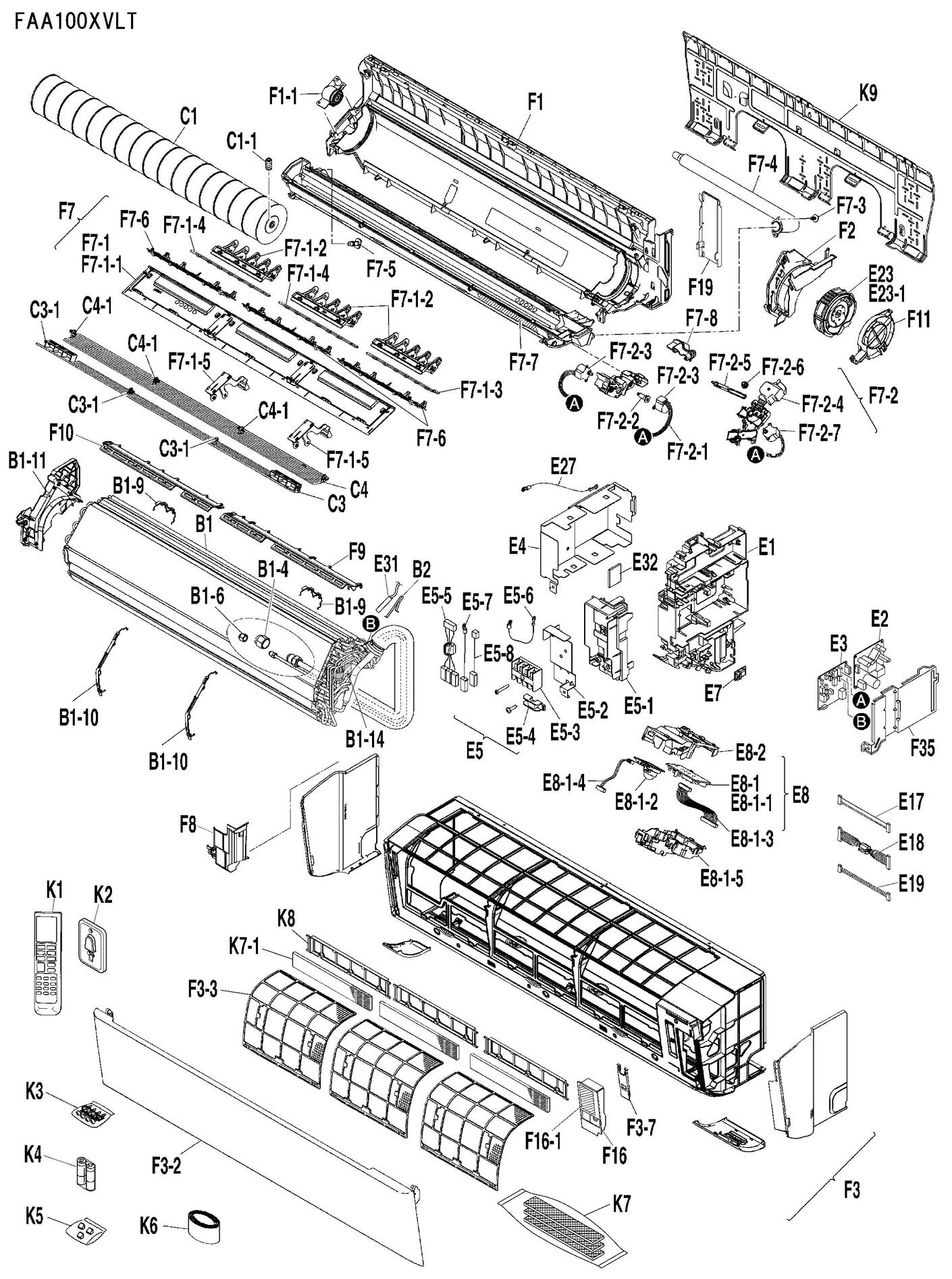

Unité interne Daikin FAA100XVLT
page 1
Pièces détachées Unité interne Daikin FAA100XVLT chez Pièces Express


Référence fabricant
Position Schéma
2547937 Heat exchanger assy. B1
2549099 Wire spring assy. (8 stage) B1-10
2549097 Left side panel B1-11
7900139 Putty B1-14
5012783 Flare nut FNSF5 U7/8 D15.9CUT B1-4
5012634 Flare nut FNSF2 U7/16 D6.4CUT B1-6
2549098 Wire spring assy. (4 stage) B1-9
380120J Clips blocage sonde r4610281-1 B2
2549105 Cross flow fan assy. C1
051605J Vis ft45gv1b M4X 6 C1-1
2547945 Disch. grille hor. blade C3
1840922 Axe fixation volet de balayage C3-1
2547946 Disch. grille hor. blade C4
1840922 Axe fixation volet de balayage C4-1
2535227 Switch box E1
2495419 Wire harness (high voltage) E17
2530594 Wire harness (low voltage) E18
2533924 Wire harness (sensor) E19
2547938 Printed circuit board assy. E2
2549103 Dc fan motor assy. E23
2549104 Rubber grommet E23-1
2553676 Earth wire E27
2554586 Printed circuit board assy. E3
2490414 Thermistor assy. E31
2444389 Insulation sheet (radiation) E32
2535228 Shield plate (1) E4
2549101 Mounting plate (terminal strip) assy. E5
2535267 Mounting plate (terminal strip) E5-1
2535268 Shield plate (terminal rear) E5-2
2531967 Terminal strip 4P E5-3
0812847 Fixation cable E5-4
2530592 Wire harness (for power source) E5-5
2553675 Earth wire E5-6
2535230 Earth wire (terminal strip) E5-7
2549102 Earth wire (power pcb) E5-8
2546573 Sonde humidite HSHCAL105A E7
2536606 Indication lamp cover assy. E8
2536607 Indication lamp cover display assy. E8-1
2530196 Printed circuit board assy. EX19033-1 E8-1-1
2533895 Printed circuit board assy. E8-1-2
2530593 Wire harness (for display pcb) E8-1-3
2533896 Wire harness (mp motion sensor) E8-1-4
2535236 Indication lamp cover E8-1-5
2535269 Indication lamp cover base E8-2
2549106 Bottom frame assy. F1
2535239 Fan bearing vibration absorber F1-1
2549112 Sealing plate (h/e top) l F10
2535258 Motor cover (cap) F11
2536613 Service cover F16
2536604 Caution label F16-1
2549114 Piping fixture F19
2549113 Right side panel assy. F2
2554587 Front grille assy. F3
2547942 Panel F3-2
2547944 Air filter F3-3
2535256 Support plate F3-7
2535270 Shield plate (2) assy. F35
2547939 Drain pan F7
2549107 Air outlet (stabilizer) assy. F7-1
2551411 Drain pan under cover F7-1-1
2530199 Disch. grille vert. blade (auto) F7-1-2
2549108 Connecting rod (v-blade) 1 F7-1-3
2549109 Connecting rod (v-blade) 2 F7-1-4
2535242 Drain pan arm F7-1-5
2550135 Gear case assy. F7-2
2511102 Wire harness assy. F7-2-1
2535248 Shaft (h_blade) F7-2-2
1906543 Moteur balayage 3sb40634-1 MP24Z 5P 12VDC F7-2-3
2535249 Gear case (v-blade) F7-2-4
2535250 Gear (lack) F7-2-5
2535247 Gear (motor) F7-2-6
1906543 Moteur balayage 3sb40634-1 MP24Z 5P 12VDC F7-2-7
170429J Vis de fixation 4sb00088-12 M4X 12 F7-3
2530200 Drain hose F7-4
6028456 Drain plug F7-5
2549110 Fan guard assy. F7-6
2551412 Caution label F7-7
2551413 Indication lamp cover (support) F7-8
2549115 Drip proof plate F8
2549111 Sealing plate (h/e top) r F9
2554585 Remote controller assy. ARC480A82 K1
183432J Support telecommande 2p207994-1 K2
_ Accessory set (screw pack) K3
_ Battery kit K4
2535281 Accessory set (screw cover) K5
081957J Heat insulation tape W70X L3000x D35 K6
2548636 Air filter assy. K7
4026915 Filter deodorizing filter (enzyme blue) T=5 K7-1
1597259 Cadre filtre antistatique K8
2549128 Installation plate K9


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité interne Daikin FAA100XVLT



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
B1 page 1 Heat exchanger assy.

Daikin
Réf fabricant: 2547937
avec délai
sur devis
B1-10 page 1 Wire spring assy. (8 stage)

Daikin
Réf fabricant: 2549099
avec délai
sur devis
B1-11 page 1 Left side panel

Daikin
Réf fabricant: 2549097
avec délai
sur devis
B1-14 page 1 Putty

Daikin
Réf fabricant: 7900139
avec délai
sur devis
B1-4 page 1 Flare nut

Daikin
Réf fabricant: 5012783
avec délai
sur devis
B1-6 page 1 Flare nut

Daikin
Réf fabricant: 5012634
avec délai
sur devis
B1-9 page 1 Wire spring assy. (4 stage)

Daikin
Réf fabricant: 2549098
avec délai
sur devis
Clips blocage sonde r4610281-1 Daikin 380120J
B2 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120J
± 3 jours ouvrés
7,42 € TTC
C1 page 1 Cross flow fan assy.

Daikin
Réf fabricant: 2549105
avec délai
sur devis
Vis ft45gv1b Daikin 051605J
C1-1 page 1 Vis ft45gv1b
Code article PEX: 435237
Daikin
Réf fabricant: 051605J
± 3 jours ouvrés
3,34 € TTC
C3 page 1 Disch. grille hor. blade

Daikin
Réf fabricant: 2547945
avec délai
sur devis
Axe fixation volet de balayage Daikin 1840922
C3-1 page 1 Axe fixation volet de balayage
Code article PEX: 443161
Daikin
Réf fabricant: 1840922
± 3 jours ouvrés
4,96 € TTC
C4 page 1 Disch. grille hor. blade

Daikin
Réf fabricant: 2547946
avec délai
sur devis
Axe fixation volet de balayage Daikin 1840922
C4-1 page 1 Axe fixation volet de balayage
Code article PEX: 443161
Daikin
Réf fabricant: 1840922
± 3 jours ouvrés
4,96 € TTC
E1 page 1 Switch box

Daikin
Réf fabricant: 2535227
avec délai
sur devis
E17 page 1 Wire harness (high voltage)

Daikin
Réf fabricant: 2495419
avec délai
sur devis
E18 page 1 Wire harness (low voltage)

Daikin
Réf fabricant: 2530594
avec délai
sur devis
E19 page 1 Wire harness (sensor)

Daikin
Réf fabricant: 2533924
avec délai
sur devis
E2 page 1 Printed circuit board assy.

Daikin
Réf fabricant: 2547938
avec délai
sur devis
E23 page 1 Dc fan motor assy.

Daikin
Réf fabricant: 2549103
avec délai
sur devis
E23-1 page 1 Rubber grommet

Daikin
Réf fabricant: 2549104
avec délai
sur devis
E27 page 1 Earth wire

Daikin
Réf fabricant: 2553676
avec délai
sur devis
E3 page 1 Printed circuit board assy.

Daikin
Réf fabricant: 2554586
avec délai
sur devis
E31 page 1 Thermistor assy.

Daikin
Réf fabricant: 2490414
avec délai
sur devis
E32 page 1 Insulation sheet (radiation)

Daikin
Réf fabricant: 2444389
avec délai
sur devis
E4 page 1 Shield plate (1)

Daikin
Réf fabricant: 2535228
avec délai
sur devis
E5 page 1 Mounting plate (terminal strip) assy.

Daikin
Réf fabricant: 2549101
avec délai
sur devis
E5-1 page 1 Mounting plate (terminal strip)

Daikin
Réf fabricant: 2535267
avec délai
sur devis
E5-2 page 1 Shield plate (terminal rear)

Daikin
Réf fabricant: 2535268
avec délai
sur devis
E5-3 page 1 Terminal strip

Daikin
Réf fabricant: 2531967
avec délai
sur devis
Fixation cable Daikin 0812847
E5-4 page 1 Fixation cable
Code article PEX: 436535
Daikin
Réf fabricant: 0812847
± 3 jours ouvrés
1,22 € TTC
E5-5 page 1 Wire harness (for power source)

Daikin
Réf fabricant: 2530592
avec délai
sur devis
E5-6 page 1 Earth wire

Daikin
Réf fabricant: 2553675
avec délai
sur devis
E5-7 page 1 Earth wire (terminal strip)

Daikin
Réf fabricant: 2535230
avec délai
sur devis
E5-8 page 1 Earth wire (power pcb)

Daikin
Réf fabricant: 2549102
avec délai
sur devis
Sonde humidite Daikin 2546573
E7 page 1 Sonde humidite
Code article PEX: 680264
Daikin
Réf fabricant: 2546573
± 3 jours ouvrés
23,63 € TTC
E8 page 1 Indication lamp cover assy.

Daikin
Réf fabricant: 2536606
avec délai
sur devis
E8-1 page 1 Indication lamp cover display assy.

Daikin
Réf fabricant: 2536607
avec délai
sur devis
E8-1-1 page 1 Printed circuit board assy.

Daikin
Réf fabricant: 2530196
avec délai
sur devis
E8-1-2 page 1 Printed circuit board assy.

Daikin
Réf fabricant: 2533895
avec délai
sur devis
E8-1-3 page 1 Wire harness (for display pcb)

Daikin
Réf fabricant: 2530593
avec délai
sur devis
E8-1-4 page 1 Wire harness (mp motion sensor)

Daikin
Réf fabricant: 2533896
avec délai
sur devis
E8-1-5 page 1 Indication lamp cover

Daikin
Réf fabricant: 2535236
avec délai
sur devis
E8-2 page 1 Indication lamp cover base

Daikin
Réf fabricant: 2535269
avec délai
sur devis
F1 page 1 Bottom frame assy.

Daikin
Réf fabricant: 2549106
avec délai
sur devis
F1-1 page 1 Fan bearing vibration absorber

Daikin
Réf fabricant: 2535239
avec délai
sur devis
F10 page 1 Sealing plate (h/e top) l

Daikin
Réf fabricant: 2549112
avec délai
sur devis
F11 page 1 Motor cover (cap)

Daikin
Réf fabricant: 2535258
avec délai
sur devis
F16 page 1 Service cover

Daikin
Réf fabricant: 2536613
avec délai
sur devis
F16-1 page 1 Caution label

Daikin
Réf fabricant: 2536604
avec délai
sur devis
F19 page 1 Piping fixture

Daikin
Réf fabricant: 2549114
avec délai
sur devis
F2 page 1 Right side panel assy.

Daikin
Réf fabricant: 2549113
avec délai
sur devis
F3 page 1 Front grille assy.

Daikin
Réf fabricant: 2554587
avec délai
sur devis
F3-2 page 1 Panel

Daikin
Réf fabricant: 2547942
avec délai
sur devis
F3-3 page 1 Air filter

Daikin
Réf fabricant: 2547944
avec délai
sur devis
F3-7 page 1 Support plate

Daikin
Réf fabricant: 2535256
avec délai
sur devis
F35 page 1 Shield plate (2) assy.

Daikin
Réf fabricant: 2535270
avec délai
sur devis
F7 page 1 Drain pan

Daikin
Réf fabricant: 2547939
avec délai
sur devis
F7-1 page 1 Air outlet (stabilizer) assy.

Daikin
Réf fabricant: 2549107
avec délai
sur devis
F7-1-1 page 1 Drain pan under cover

Daikin
Réf fabricant: 2551411
avec délai
sur devis
F7-1-2 page 1 Disch. grille vert. blade (auto)

Daikin
Réf fabricant: 2530199
avec délai
sur devis
F7-1-3 page 1 Connecting rod (v-blade) 1

Daikin
Réf fabricant: 2549108
avec délai
sur devis
F7-1-4 page 1 Connecting rod (v-blade) 2

Daikin
Réf fabricant: 2549109
avec délai
sur devis
F7-1-5 page 1 Drain pan arm

Daikin
Réf fabricant: 2535242
avec délai
sur devis
F7-2 page 1 Gear case assy.

Daikin
Réf fabricant: 2550135
avec délai
sur devis
F7-2-1 page 1 Wire harness assy.

Daikin
Réf fabricant: 2511102
avec délai
sur devis
F7-2-2 page 1 Shaft (h_blade)

Daikin
Réf fabricant: 2535248
avec délai
sur devis
Moteur balayage 3sb40634-1 Daikin 1906543
F7-2-3 page 1 Moteur balayage 3sb40634-1
Code article PEX: 443565
Daikin
Réf fabricant: 1906543
± 3 jours ouvrés
16,03 € TTC
F7-2-4 page 1 Gear case (v-blade)

Daikin
Réf fabricant: 2535249
avec délai
sur devis
F7-2-5 page 1 Gear (lack)

Daikin
Réf fabricant: 2535250
avec délai
sur devis
F7-2-6 page 1 Gear (motor)

Daikin
Réf fabricant: 2535247
avec délai
sur devis
Moteur balayage 3sb40634-1 Daikin 1906543
F7-2-7 page 1 Moteur balayage 3sb40634-1
Code article PEX: 443565
Daikin
Réf fabricant: 1906543
± 3 jours ouvrés
16,03 € TTC
Vis de fixation 4sb00088-12 Daikin 170429J
F7-3 page 1 Vis de fixation 4sb00088-12
Code article PEX: 442096
Daikin
Réf fabricant: 170429J
± 3 jours ouvrés
1,82 € TTC
F7-4 page 1 Drain hose

Daikin
Réf fabricant: 2530200
avec délai
sur devis
F7-5 page 1 Drain plug

Daikin
Réf fabricant: 6028456
avec délai
sur devis
F7-6 page 1 Fan guard assy.

Daikin
Réf fabricant: 2549110
avec délai
sur devis
F7-7 page 1 Caution label

Daikin
Réf fabricant: 2551412
avec délai
sur devis
F7-8 page 1 Indication lamp cover (support)

Daikin
Réf fabricant: 2551413
avec délai
sur devis
F8 page 1 Drip proof plate

Daikin
Réf fabricant: 2549115
avec délai
sur devis
F9 page 1 Sealing plate (h/e top) r

Daikin
Réf fabricant: 2549111
avec délai
sur devis
K1 page 1 Remote controller assy.

Daikin
Réf fabricant: 2554585
avec délai
sur devis
Support telecommande 2p207994-1 Daikin 183432J
K2 page 1 Support telecommande 2p207994-1
Code article PEX: 443004
Daikin
Réf fabricant: 183432J
± 3 jours ouvrés
4,69 € TTC
K3 page 1 Accessory set (screw pack)

Daikin
Réf fabricant: _
avec délai
sur devis
K5 page 1 Accessory set (screw cover)

Daikin
Réf fabricant: 2535281
avec délai
sur devis
K6 page 1 Heat insulation tape

Daikin
Réf fabricant: 081957J
avec délai
sur devis
K7 page 1 Air filter assy.

Daikin
Réf fabricant: 2548636
avec délai
sur devis
K7-1 page 1 Filter deodorizing filter (enzyme blue)

Daikin
Réf fabricant: 4026915
avec délai
sur devis
Cadre filtre antistatique Daikin 1597259
K8 page 1 Cadre filtre antistatique
Code article PEX: 441265
Daikin
Réf fabricant: 1597259
en stock
2,70 € TTC
K9 page 1 Installation plate

Daikin
Réf fabricant: 2549128
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Daikin FAA100XVLT ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
