Unité interne Daikin FAA71AUVEB
page 1
Pièces détachées Unité interne Daikin FAA71AUVEB chez Pièces Express


Référence fabricant
Position Schéma
2218698 Evaporateur 1p358156-2 B1
119850J Ecrou raccordement tube 5/8 ex 11250004a FNS5 5/8IN. D15.9CUT B1-1
2129589 Thermal insulation B1-10
119848J Ecrou 3/8 r18/25d FNS3 3/8IN. D9.5CUT B1-2
091417J Blind cover. flare 5/8IN. D15.9CUT B1-3
091416J Joint pour ecrou 3sa23001-2 3/8IN. D9.5CUT B1-4
2063254 Wire spring B1-5
4019307 Putty 135x45-T5 B1-6
4019308 Putty 300x60-T5 B1-7
380120J Clips blocage sonde r4610281-1 B1-8
4019309 Coil spring B1-9
380120J Clips blocage sonde r4610281-1 B2
1396937 Tole support 3pb29940-4 B3
170429J Vis de fixation 4sb00088-12 M4x12 B4
150680J Turbine 2p121467-1 C1
051605J Vis ft45gv1b M4x6 C1-1
_ Long life filter C2
2065546 Couvercle boitier de contrôle 1p268793-1 E1
4009642 Cable 3p275902-2 E10
1302259 Shunt (pompe) fxa(q)20-63m E11
2065591 Earth wire (terminal) E12
2063393 Sonde aspiration 3p283292-1 E13
2063401 Sonde liquide 4p279859-1 E14
2063418 Sonde 4p279858-1 E15
2063456 Moteur de ventilation 3sb40714-1 DC310V 48W E16
4019302 Shield plate E17
4008841 Filtre magnetique 3p257822-1 E18
1748886 Vis ha4114-04-25 M4x25 E19
2065553 El. compo. box (2) E2
2318822 Wire harness assy E20
4019301 Platine ec16023-3(a) 2p463321-3 E3
065341J Resistance config t.71 j80 4,7kohm E3-1
2065560 Shield plate (1) E4
2065577 Shield plate (2) E5
2065584 Shield plate (4) E6
1724688 Bornier- x1m - tb-etx-4pa-d1- 3sb45571-1 TB-ETX-4PA-D1 E7
2002033 Terminal block (control) PMB10-6P-608 E8
2063355 Cable de puissance 4p278806-1 E9
2065609 Socle 1p276591-1 F1
1299771 Support moteur de ventilation F1-1
2063603 Plaque laterale droite F1-10
037940J Palier de ventil 4pb22476-1 F1-10-1
134768J Moteur volet balayage 3sb40550-1 MSFBC20C21 F1-11
1866652 Bouchon r11034099062 3p201724-1 F1-12
096150J (+) pan head tapping screw M4x10 F1-13
2312653 Drain hose assy. F1-14
2063386 Wire harness assy. F1-15
137805J Pan head tapping screw M4x8 A095 F1-16
1302367 Joint evacuation 4p085862-1 F1-17
1406980 Thermal insulation assy FRONT RIGHT F1-18
1406973 Thermal insulation assy FRONT LEFT F1-19
2063672 Volet balayage ensemble F1-2
124673J Axe rotation volet 4p065501-2 F1-2-1
1262142 Axe volet 4p069697-1 F1-2-2
1406966 Thermal insulation assy REAR LEFT F1-20
1406959 Thermal insulation assy REAR RIGHT F1-21
2063704 Volet balayage ensemble F1-3
124673J Axe rotation volet 4p065501-2 F1-3-1
1262142 Axe volet 4p069697-1 F1-3-2
4008325 Système entrainement volet 4p083839-2 F1-4
1299740 Link/ horizontal vane (1) F1-4-1
4008326 Clip volet balayage 3p079252-3 F1-4-2
1946712 Axe rotation volet 3p079393-1 F1-4-3
139683J Stabilisateur avant 1p091548-1 F1-5
1406586 Stabilisateur volet balayage 3p109609-1 F1-6
1947234 Volet soufflage 2p078910-2 F1-7
1947241 Volet de balayage 2p078910-3 F1-8
1396881 Volet de souflage fayp63m F1-9
2063494 Facade avant 1p103032-11 F2
2065623 Panneau config faq71cveb 3p088470-5 F2-1
2063526 Panneau avant 3p276497-2 F2-2
139689J Tole support moteur 3p104917-1 F3
2063533 Panneau lateral droite 3p285213-1 F4
2065630 Sealing plate assy. F5
2065647 Drip proof cover F6
1396920 Patte fixation tube 3p095436-1 F7
4019303 Service cover assy. F8
121650J Vis m4x16 ha41113-16 M4x16 F9
081957J Heat insulation tape W70X L3000X D35 K1
5015222 Cushion K10
139694J Tole d instalation 1p095004-1 K2
1679889 Screw kit K3
5015317 Packing case - sleeve K9

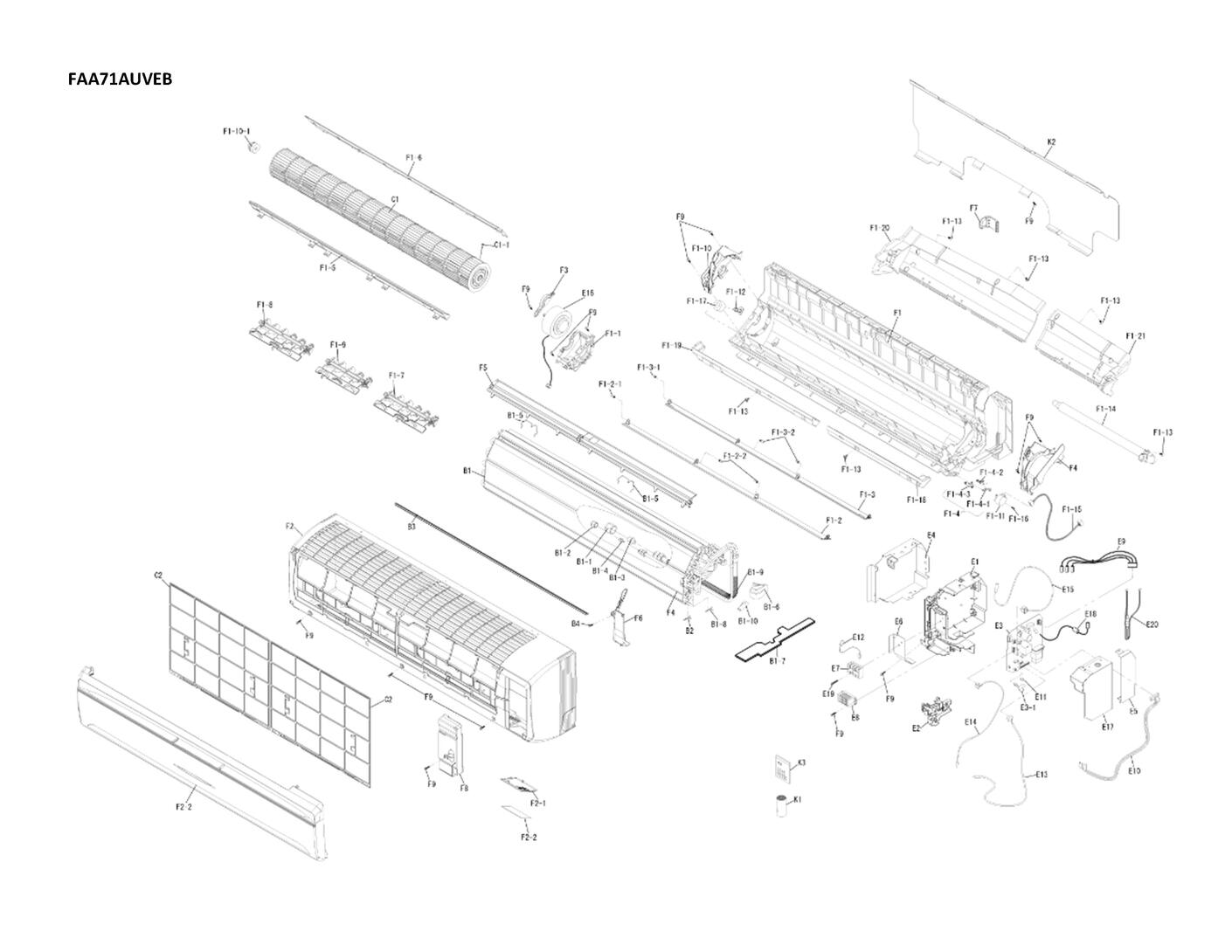

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité interne Daikin FAA71AUVEB



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Evaporateur 1p358156-2 Daikin 2218698
B1 page 1 Evaporateur 1p358156-2
Code article PEX: 445025
Daikin
Réf fabricant: 2218698
± 3 jours ouvrés
802,10 € TTC
Ecrou raccordement tube 5/8 ex 11250004a Daikin 119850J
B1-1 page 1 Ecrou raccordement tube 5/8 ex 11250004a
Code article PEX: 438525
Daikin
Réf fabricant: 119850J
± 3 jours ouvrés
sur devis
B1-10 page 1 Thermal insulation

Daikin
Réf fabricant: 2129589
avec délai
sur devis
Ecrou 3/8 r18/25d Daikin 119848J
B1-2 page 1 Ecrou 3/8 r18/25d
Code article PEX: 438520
Daikin
Réf fabricant: 119848J
± 3 jours ouvrés
31,58 € TTC
Blind cover. flare Daikin 091417J
B1-3 page 1 Blind cover. flare
Code article PEX: 679127
Daikin
Réf fabricant: 091417J
± 3 jours ouvrés
1,19 € TTC
Joint pour ecrou 3sa23001-2 Daikin 091416J
B1-4 page 1 Joint pour ecrou 3sa23001-2
Code article PEX: 436730
Daikin
Réf fabricant: 091416J
± 3 jours ouvrés
1,67 € TTC
B1-5 page 1 Wire spring

Daikin
Réf fabricant: 2063254
avec délai
sur devis
B1-6 page 1 Putty

Daikin
Réf fabricant: 4019307
avec délai
sur devis
B1-7 page 1 Putty

Daikin
Réf fabricant: 4019308
avec délai
sur devis
Clips blocage sonde r4610281-1 Daikin 380120J
B1-8 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120J
± 3 jours ouvrés
7,42 € TTC
B1-9 page 1 Coil spring

Daikin
Réf fabricant: 4019309
avec délai
sur devis
Clips blocage sonde r4610281-1 Daikin 380120J
B2 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120J
± 3 jours ouvrés
7,42 € TTC
Tole support 3pb29940-4 Daikin 1396937
B3 page 1 Tole support 3pb29940-4
Code article PEX: 439908
Daikin
Réf fabricant: 1396937
± 3 jours ouvrés
11,81 € TTC
Vis de fixation 4sb00088-12 Daikin 170429J
B4 page 1 Vis de fixation 4sb00088-12
Code article PEX: 442096
Daikin
Réf fabricant: 170429J
± 3 jours ouvrés
1,82 € TTC
Turbine 2p121467-1 Daikin 150680J
C1 page 1 Turbine 2p121467-1
Code article PEX: 440713
Daikin
Réf fabricant: 150680J
± 3 jours ouvrés
122,89 € TTC
Vis ft45gv1b Daikin 051605J
C1-1 page 1 Vis ft45gv1b
Code article PEX: 435237
Daikin
Réf fabricant: 051605J
± 3 jours ouvrés
3,34 € TTC
C2 page 1 Long life filter

Daikin
Réf fabricant: _
avec délai
sur devis
Couvercle boitier de contrôle 1p268793-1 Daikin 2065546
E1 page 1 Couvercle boitier de contrôle 1p268793-1
Code article PEX: 444410
Daikin
Réf fabricant: 2065546
± 3 jours ouvrés
23,66 € TTC
Cable 3p275902-2 Daikin 4009642
E10 page 1 Cable 3p275902-2
Code article PEX: 448254
Daikin
Réf fabricant: 4009642
± 3 jours ouvrés
6,55 € TTC
Shunt (pompe) fxa(q)20-63m Daikin 1302259
E11 page 1 Shunt (pompe) fxa(q)20-63m
Code article PEX: 439215
Daikin
Réf fabricant: 1302259
± 3 jours ouvrés
4,85 € TTC
E12 page 1 Earth wire (terminal)

Daikin
Réf fabricant: 2065591
avec délai
sur devis
Sonde aspiration 3p283292-1 Daikin 2063393
E13 page 1 Sonde aspiration 3p283292-1
Code article PEX: 444377
Daikin
Réf fabricant: 2063393
± 3 jours ouvrés
7,15 € TTC
Sonde liquide 4p279859-1 Daikin 2063401
E14 page 1 Sonde liquide 4p279859-1
Code article PEX: 444378
Daikin
Réf fabricant: 2063401
± 3 jours ouvrés
49,86 € TTC
Sonde 4p279858-1 Daikin 2063418
E15 page 1 Sonde 4p279858-1
Code article PEX: 444379
Daikin
Réf fabricant: 2063418
± 3 jours ouvrés
16,14 € TTC
Moteur de ventilation 3sb40714-1 Daikin 2063456
E16 page 1 Moteur de ventilation 3sb40714-1
Code article PEX: 444380
Daikin
Réf fabricant: 2063456
± 3 jours ouvrés
256,66 € TTC
E17 page 1 Shield plate

Daikin
Réf fabricant: 4019302
avec délai
sur devis
Filtre magnetique 3p257822-1 Daikin 4008841
E18 page 1 Filtre magnetique 3p257822-1
Code article PEX: 448165
Daikin
Réf fabricant: 4008841
± 3 jours ouvrés
7,92 € TTC
Vis ha4114-04-25 Daikin 1748886
E19 page 1 Vis ha4114-04-25
Code article PEX: 442371
Daikin
Réf fabricant: 1748886
± 3 jours ouvrés
1,22 € TTC
E2 page 1 El. compo. box (2)

Daikin
Réf fabricant: 2065553
avec délai
sur devis
Wire harness assy Daikin 2318822
E20 page 1 Wire harness assy
Code article PEX: 679771
Daikin
Réf fabricant: 2318822
± 3 jours ouvrés
29,42 € TTC
Platine ec16023-3(a) 2p463321-3 Daikin 4019301
E3 page 1 Platine ec16023-3(a) 2p463321-3
Code article PEX: 448951
Daikin
Réf fabricant: 4019301
± 3 jours ouvrés
371,28 € TTC
Resistance config t.71 j80 4,7kohm Daikin 065341J
E3-1 page 1 Resistance config t.71 j80 4,7kohm
Code article PEX: 435853
Daikin
Réf fabricant: 065341J
en stock
9,98 € TTC
E4 page 1 Shield plate (1)

Daikin
Réf fabricant: 2065560
avec délai
sur devis
E5 page 1 Shield plate (2)

Daikin
Réf fabricant: 2065577
avec délai
sur devis
E6 page 1 Shield plate (4)

Daikin
Réf fabricant: 2065584
avec délai
sur devis
Bornier- x1m - tb-etx-4pa-d1- 3sb45571-1 Daikin 1724688
E7 page 1 Bornier- x1m - tb-etx-4pa-d1- 3sb45571-1
Code article PEX: 442283
Daikin
Réf fabricant: 1724688
± 3 jours ouvrés
11,95 € TTC
E8 page 1 Terminal block (control)

Daikin
Réf fabricant: 2002033
avec délai
sur devis
Cable de puissance 4p278806-1 Daikin 2063355
E9 page 1 Cable de puissance 4p278806-1
Code article PEX: 444376
Daikin
Réf fabricant: 2063355
± 3 jours ouvrés
20,94 € TTC
Socle 1p276591-1 Daikin 2065609
F1 page 1 Socle 1p276591-1
Code article PEX: 444411
Daikin
Réf fabricant: 2065609
± 3 jours ouvrés
288,24 € TTC
Support moteur de ventilation Daikin 1299771
F1-1 page 1 Support moteur de ventilation
Code article PEX: 439196
Daikin
Réf fabricant: 1299771
± 3 jours ouvrés
19,34 € TTC
Plaque laterale droite Daikin 2063603
F1-10 page 1 Plaque laterale droite
Code article PEX: 744134
Daikin
Réf fabricant: 2063603
± 3 jours ouvrés
14,64 € TTC
Roulement de ventilateur 4pb22476-1 Daikin 037940J
F1-10-1 page 1 Roulement de ventilateur 4pb22476-1
Code article PEX: 528019
Daikin
Réf fabricant: 037940J
± 3 jours ouvrés
21,54 € TTC
Moteur volet balayage 3sb40550-1 Daikin 134768J
F1-11 page 1 Moteur volet balayage 3sb40550-1
Code article PEX: 439490
Daikin
Réf fabricant: 134768J
± 3 jours ouvrés
98,32 € TTC
Bouchon r11034099062 3p201724-1 Daikin 1866652
F1-12 page 1 Bouchon r11034099062 3p201724-1
Code article PEX: 443384
Daikin
Réf fabricant: 1866652
± 3 jours ouvrés
7,72 € TTC
F1-13 page 1 (+) pan head tapping screw

Daikin
Réf fabricant: 096150J
avec délai
sur devis
F1-14 page 1 Drain hose assy.

Daikin
Réf fabricant: 2312653
avec délai
sur devis
F1-15 page 1 Wire harness assy.

Daikin
Réf fabricant: 2063386
avec délai
sur devis
F1-16 page 1 Pan head tapping screw

Daikin
Réf fabricant: 137805J
avec délai
sur devis
Joint evacuation 4p085862-1 Daikin 1302367
F1-17 page 1 Joint evacuation 4p085862-1
Code article PEX: 439221
Daikin
Réf fabricant: 1302367
± 3 jours ouvrés
2,93 € TTC
F1-18 page 1 Thermal insulation assy

Daikin
Réf fabricant: 1406980
avec délai
sur devis
F1-19 page 1 Thermal insulation assy

Daikin
Réf fabricant: 1406973
avec délai
sur devis
Volet balayage ensemble Daikin 2063672
F1-2 page 1 Volet balayage ensemble
Code article PEX: 444391
Daikin
Réf fabricant: 2063672
± 3 jours ouvrés
20,98 € TTC
Axe rotation volet 4p065501-2 Daikin 124673J
F1-2-1 page 1 Axe rotation volet 4p065501-2
Code article PEX: 438903
Daikin
Réf fabricant: 124673J
± 3 jours ouvrés
2,93 € TTC
Tige Daikin 1262142
F1-2-2 page 1 Tige
Code article PEX: 438938
Daikin
Réf fabricant: 1262142
± 3 jours ouvrés
2,96 € TTC
F1-20 page 1 Thermal insulation assy

Daikin
Réf fabricant: 1406966
avec délai
sur devis
F1-21 page 1 Thermal insulation assy

Daikin
Réf fabricant: 1406959
avec délai
sur devis
Volet balayage ensemble Daikin 2063704
F1-3 page 1 Volet balayage ensemble
Code article PEX: 444392
Daikin
Réf fabricant: 2063704
± 3 jours ouvrés
16,48 € TTC
Axe rotation volet 4p065501-2 Daikin 124673J
F1-3-1 page 1 Axe rotation volet 4p065501-2
Code article PEX: 438903
Daikin
Réf fabricant: 124673J
± 3 jours ouvrés
2,93 € TTC
Tige Daikin 1262142
F1-3-2 page 1 Tige
Code article PEX: 438938
Daikin
Réf fabricant: 1262142
± 3 jours ouvrés
2,96 € TTC
Système entrainement volet 4p083839-2 Daikin 4008325
F1-4 page 1 Système entrainement volet 4p083839-2
Code article PEX: 448135
Daikin
Réf fabricant: 4008325
± 3 jours ouvrés
10,09 € TTC
F1-4-1 page 1 Link/ horizontal vane (1)

Daikin
Réf fabricant: 1299740
avec délai
sur devis
Clip volet balayage 3p079252-3 Daikin 4008326
F1-4-2 page 1 Clip volet balayage 3p079252-3
Code article PEX: 448136
Daikin
Réf fabricant: 4008326
± 3 jours ouvrés
3,90 € TTC
Axe rotation volet 3p079393-1 Daikin 1946712
F1-4-3 page 1 Axe rotation volet 3p079393-1
Code article PEX: 443777
Daikin
Réf fabricant: 1946712
± 3 jours ouvrés
13,50 € TTC
Stabilisateur avant 1p091548-1 Daikin 139683J
F1-5 page 1 Stabilisateur avant 1p091548-1
Code article PEX: 439899
Daikin
Réf fabricant: 139683J
± 3 jours ouvrés
21,17 € TTC
Stabilisateur volet balayage 3p109609-1 Daikin 1406586
F1-6 page 1 Stabilisateur volet balayage 3p109609-1
Code article PEX: 440002
Daikin
Réf fabricant: 1406586
± 3 jours ouvrés
50,78 € TTC
Volet soufflage 2p078910-2 Daikin 1947234
F1-7 page 1 Volet soufflage 2p078910-2
Code article PEX: 443784
Daikin
Réf fabricant: 1947234
± 3 jours ouvrés
4,66 € TTC
Volet de balayage 2p078910-3 Daikin 1947241
F1-8 page 1 Volet de balayage 2p078910-3
Code article PEX: 443785
Daikin
Réf fabricant: 1947241
± 3 jours ouvrés
9,05 € TTC
Volet de souflage fayp63m Daikin 1396881
F1-9 page 1 Volet de souflage fayp63m
Code article PEX: 439903
Daikin
Réf fabricant: 1396881
± 3 jours ouvrés
12,32 € TTC
Facade avant 1p103032-11 Daikin 2063494
F2 page 1 Facade avant 1p103032-11
Code article PEX: 444383
Daikin
Réf fabricant: 2063494
± 3 jours ouvrés
207,83 € TTC
Panneau config faq71cveb 3p088470-5 Daikin 2065623
F2-1 page 1 Panneau config faq71cveb 3p088470-5
Code article PEX: 679546
Daikin
Réf fabricant: 2065623
± 3 jours ouvrés
7,72 € TTC
Panneau avant 3p276497-2 Daikin 2063526
F2-2 page 1 Panneau avant 3p276497-2
Code article PEX: 444385
Daikin
Réf fabricant: 2063526
± 3 jours ouvrés
93,83 € TTC
Tole support moteur 3p104917-1 Daikin 139689J
F3 page 1 Tole support moteur 3p104917-1
Code article PEX: 439904
Daikin
Réf fabricant: 139689J
± 3 jours ouvrés
7,00 € TTC
Panneau lateral droite 3p285213-1 Daikin 2063533
F4 page 1 Panneau lateral droite 3p285213-1
Code article PEX: 679539
Daikin
Réf fabricant: 2063533
± 3 jours ouvrés
11,11 € TTC
F5 page 1 Sealing plate assy.

Daikin
Réf fabricant: 2065630
avec délai
sur devis
F6 page 1 Drip proof cover

Daikin
Réf fabricant: 2065647
avec délai
sur devis
Patte fixation tube 3p095436-1 Daikin 1396920
F7 page 1 Patte fixation tube 3p095436-1
Code article PEX: 439907
Daikin
Réf fabricant: 1396920
± 3 jours ouvrés
3,56 € TTC
F8 page 1 Service cover assy.

Daikin
Réf fabricant: 4019303
avec délai
sur devis
Vis m4x16 ha41113-16 Daikin 121650J
F9 page 1 Vis m4x16 ha41113-16
Code article PEX: 438698
Daikin
Réf fabricant: 121650J
± 3 jours ouvrés
1,67 € TTC
K1 page 1 Heat insulation tape

Daikin
Réf fabricant: 081957J
avec délai
sur devis
K10 page 1 Cushion

Daikin
Réf fabricant: 5015222
avec délai
sur devis
Tole d instalation 1p095004-1 Daikin 139694J
K2 page 1 Tole d instalation 1p095004-1
Code article PEX: 439909
Daikin
Réf fabricant: 139694J
± 3 jours ouvrés
78,76 € TTC
K3 page 1 Screw kit

Daikin
Réf fabricant: 1679889
avec délai
sur devis
K9 page 1 Packing case - sleeve

Daikin
Réf fabricant: 5015317
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Daikin FAA71AUVEB ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
