Unité interne Daikin FFA35BVM

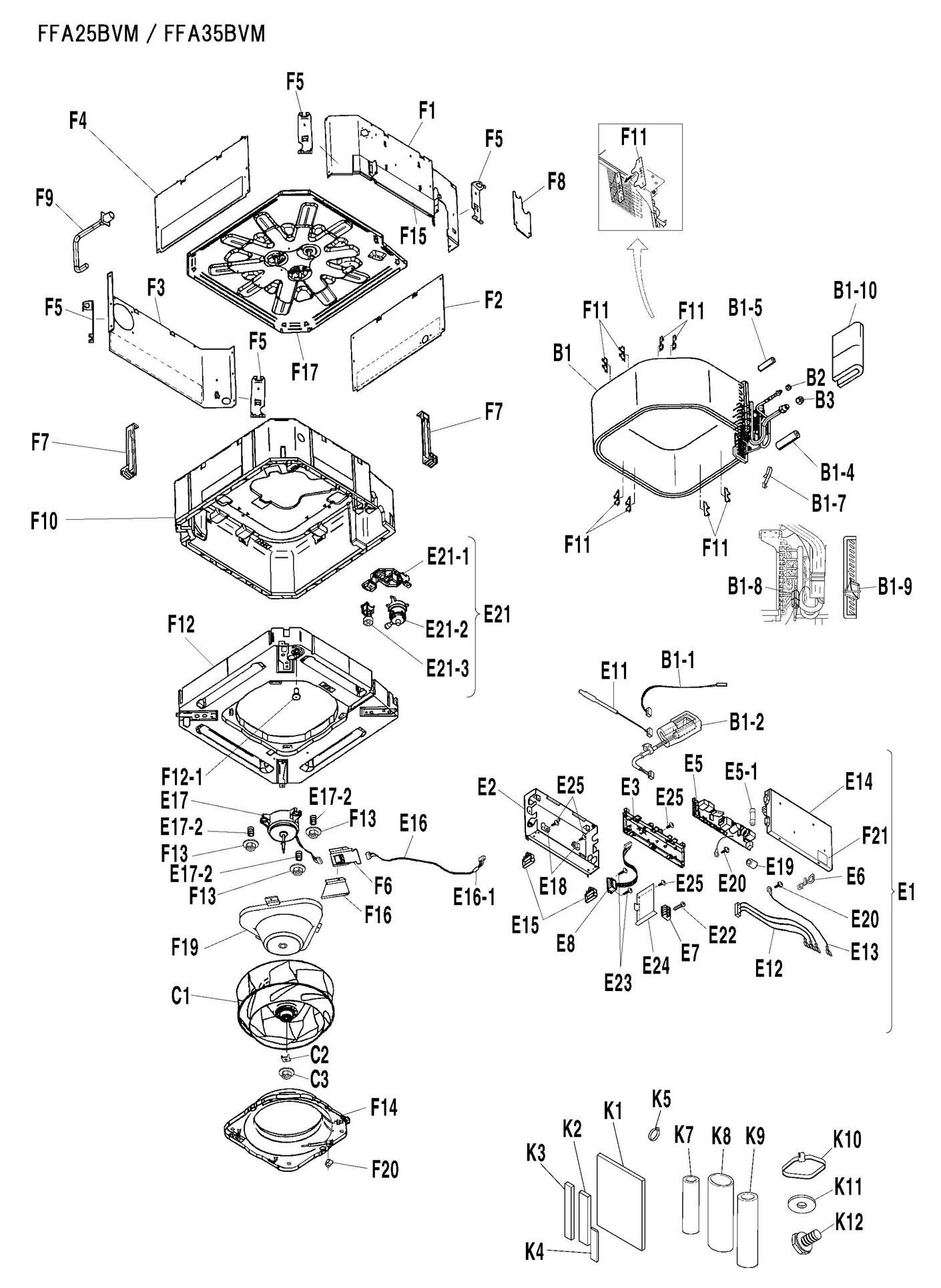

page 1
Pièces détachées Unité interne Daikin FFA35BVM chez Pièces Express


Référence fabricant
Position Schéma
2530207 Plate finned coil heat exch. assy. B1
2530209 Thermistor (coil) ST1104-15 L=1000 B1-1
2531809 Thermal insulation tape B1-10
2530210 Thermistor assy. (middle) B1-2
5011025 Thermal insulation tube B1-4
4012783 Pipe insulation pipe cover B1-5
042396J Support sonde 4pa38890-1 B1-7
2161730 Sealing material B1-8
2531808 Thermal insulation assy. B1-9
5012634 Flare nut FNSF2 U7/16 D6.4CUT B2
119848J Ecrou 3/8 r18/25d FNSF3 U5/8 D9.5CUT B3
2530214 Turbo fan rotor C1
066216J Rondelle de blocage ex0662167 C2
082008J Ecrou fixation turbine fhyc100f C3
_ Electric components assy. E1
2530213 Thermistor assy. 2 (air) E11
5019340 Cable 4p330412-2 E12
148816J Earth wire E13
2531813 Cover/ switch box E14
1087017 Locking wire saddle E15
2530595 Wire harness assy. (A1P)X20A - M1F E16
2531814 Ferrite core E16-1
2534240 Fan motor E17
053203J Slilent bloc 4pa46311-1 E17-2
102022J Agrafe nk-2n ne41015-11 E18
4008841 Filtre magnetique 3p257822-1 E19
2531811 Switch box assy. E2
099784J Borne de terre 4pa47980-8 M4X 8 E20
_ Drain pump assy. E21
2531815 Drain pump mounting stand E21-1
2314279 Pompe vidange 3s451005-1 DC13V 323MA 4.2W E21-2
2530212 Float switch assy. FS-0288-105 E21-3
174888J Vis ha4114-04-25 M4X 25 E22
827920J Tapping screw M4X 12 E23
2531816 Protection plate E24
121072J Cross-recessed tapping screw M4X 8 E25
2531812 Resin case E3
2550274 Printed circuit board assy. EC17025-52 Need to order capacity setting adaptor together E5
1786446 Fusible 3ea89007-2 2183.15MXP 250V 3.15A E5-1
065331J Resistance config t.32 j36/40-kohm J40 0.0KOHM E6
139491J Bornier x2m ex1394917 TB-ETD-4P-D4 E7
2530211 Terminal block (control) HP-T3048C-1-A38-6P-L2 E8
2531817 Front plate assy. F1
2531820 Inner thermal insulation assy. F10
2531821 Straightening plate F11
2530215 Drain pan assy. F12
095251J Drain plug F12-1
054199J Ecrou fixation moteur ventil ex0541998 M5X 0.8 F13
2531822 Bell mouth F14
2531823 El. compo. box fixture F15
2531824 Hold plate assy. F16
2531825 Top plate assy. F17
2531826 Partition plate assy. F19
1395066 Plaque laterale 3p100117-1 F2
050816J Clamp F20
2534033 Product liability caution label F21
1395059 Rear plate F3
139507J Plaque laterale F4
2531818 Hanger metal F5
2531819 Hold plate assy. F6
2139632 Set plate/ evaporator F7
1395112 Pince réf. tuyauterie F8
2530216 Drain hose F9
032284J Sealer ex0322849 fuy125f 300X 166 T5 K1
980773 Tie wrap K10
139961J Rondelle m10 4sk07001-10 M10 K11
011425J Vis m5x12 4sk05302-12 M5X 12 K12
170323J Plaque d etancheite 4p174623-2 300X 80X T3 K2
0014395 Isolation tube 300X 50 T5 K3
143192J Thermal insulation/ lead wire K4
2533760 Hose band K5
038187J Protection tube liquide fhc-c OD46X ID26X L190 K7
2455930 Tube evacuation l 150 3pa04589-1 K8
1703249 Protection calorifuge OD48X ID32 K9


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité interne Daikin FFA35BVM



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
B1 page 1 Plate finned coil heat exch. assy.

Daikin
Réf fabricant: 2530207
avec délai
sur devis
B1-1 page 1 Thermistor (coil)

Daikin
Réf fabricant: 2530209
avec délai
sur devis
B1-10 page 1 Thermal insulation tape

Daikin
Réf fabricant: 2531809
avec délai
sur devis
B1-2 page 1 Thermistor assy. (middle)

Daikin
Réf fabricant: 2530210
avec délai
sur devis
B1-4 page 1 Thermal insulation tube

Daikin
Réf fabricant: 5011025
avec délai
sur devis
B1-5 page 1 Pipe insulation pipe cover

Daikin
Réf fabricant: 4012783
avec délai
sur devis
Support sonde 4pa38890-1 Daikin 042396J
B1-7 page 1 Support sonde 4pa38890-1
Code article PEX: 434986
Daikin
Réf fabricant: 042396J
± 3 jours ouvrés
2,40 € TTC
B1-8 page 1 Sealing material

Daikin
Réf fabricant: 2161730
avec délai
sur devis
B1-9 page 1 Thermal insulation assy.

Daikin
Réf fabricant: 2531808
avec délai
sur devis
B2 page 1 Flare nut

Daikin
Réf fabricant: 5012634
avec délai
sur devis
Ecrou 3/8 r18/25d Daikin 119848J
B3 page 1 Ecrou 3/8 r18/25d
Code article PEX: 438520
Daikin
Réf fabricant: 119848J
± 3 jours ouvrés
31,58 € TTC
C1 page 1 Turbo fan rotor

Daikin
Réf fabricant: 2530214
avec délai
sur devis
Rondelle de blocage ex0662167 Daikin 066216J
C2 page 1 Rondelle de blocage ex0662167
Code article PEX: 435904
Daikin
Réf fabricant: 066216J
± 3 jours ouvrés
3,72 € TTC
Ecrou fixation turbine fhyc100f Daikin 082008J
C3 page 1 Ecrou fixation turbine fhyc100f
Code article PEX: 436576
Daikin
Réf fabricant: 082008J
± 3 jours ouvrés
17,38 € TTC
E1 page 1 Electric components assy.

Daikin
Réf fabricant: _
avec délai
sur devis
E11 page 1 Thermistor assy. 2 (air)

Daikin
Réf fabricant: 2530213
avec délai
sur devis
Cable 4p330412-2 Daikin 5019340
E12 page 1 Cable 4p330412-2
Code article PEX: 681867
Daikin
Réf fabricant: 5019340
± 3 jours ouvrés
7,75 € TTC
E13 page 1 Earth wire

Daikin
Réf fabricant: 148816J
avec délai
sur devis
E14 page 1 Cover/ switch box

Daikin
Réf fabricant: 2531813
avec délai
sur devis
E15 page 1 Locking wire saddle

Daikin
Réf fabricant: 1087017
avec délai
sur devis
E16 page 1 Wire harness assy.

Daikin
Réf fabricant: 2530595
avec délai
sur devis
E16-1 page 1 Ferrite core

Daikin
Réf fabricant: 2531814
avec délai
sur devis
E17 page 1 Fan motor

Daikin
Réf fabricant: 2534240
avec délai
sur devis
Slilent bloc 4pa46311-1 Daikin 053203J
E17-2 page 1 Slilent bloc 4pa46311-1
Code article PEX: 435258
Daikin
Réf fabricant: 053203J
± 3 jours ouvrés
10,18 € TTC
Agrafe nk-2n ne41015-11 Daikin 102022J
E18 page 1 Agrafe nk-2n ne41015-11
Code article PEX: 679157
Daikin
Réf fabricant: 102022J
± 3 jours ouvrés
1,86 € TTC
Filtre magnetique 3p257822-1 Daikin 4008841
E19 page 1 Filtre magnetique 3p257822-1
Code article PEX: 448165
Daikin
Réf fabricant: 4008841
± 3 jours ouvrés
7,92 € TTC
E2 page 1 Switch box assy.

Daikin
Réf fabricant: 2531811
avec délai
sur devis
Borne de terre 4pa47980-8 Daikin 099784J
E20 page 1 Borne de terre 4pa47980-8
Code article PEX: 437296
Daikin
Réf fabricant: 099784J
± 3 jours ouvrés
1,75 € TTC
E21 page 1 Drain pump assy.

Daikin
Réf fabricant: _
avec délai
sur devis
E21-1 page 1 Drain pump mounting stand

Daikin
Réf fabricant: 2531815
avec délai
sur devis
Pompe vidange 3s451005-1 Daikin 2314279
E21-2 page 1 Pompe vidange 3s451005-1
Code article PEX: 679766
Daikin
Réf fabricant: 2314279
± 3 jours ouvrés
199,67 € TTC
E21-3 page 1 Float switch assy.

Daikin
Réf fabricant: 2530212
avec délai
sur devis
Vis ha4114-04-25 Daikin 174888J
E22 page 1 Vis ha4114-04-25
Code article PEX: 442370
Daikin
Réf fabricant: 174888J
± 3 jours ouvrés
1,67 € TTC
Tapping screw Daikin 827920J
E23 page 1 Tapping screw
Code article PEX: 686882
Daikin
Réf fabricant: 827920J
± 3 jours ouvrés
1,67 € TTC
E24 page 1 Protection plate

Daikin
Réf fabricant: 2531816
avec délai
sur devis
E25 page 1 Cross-recessed tapping screw

Daikin
Réf fabricant: 121072J
avec délai
sur devis
E3 page 1 Resin case

Daikin
Réf fabricant: 2531812
avec délai
sur devis
E5 page 1 Printed circuit board assy.

Daikin
Réf fabricant: 2550274
avec délai
sur devis
Fusible 3ea89007-2 Daikin 1786446
E5-1 page 1 Fusible 3ea89007-2
Code article PEX: 442750
Daikin
Réf fabricant: 1786446
± 3 jours ouvrés
16,60 € TTC
Resistance config t.32 j36/40-kohm Daikin 065331J
E6 page 1 Resistance config t.32 j36/40-kohm
Code article PEX: 435839
Daikin
Réf fabricant: 065331J
en stock
9,08 € TTC
Bornier x2m ex1394917 Daikin 139491J
E7 page 1 Bornier x2m ex1394917
Code article PEX: 439799
Daikin
Réf fabricant: 139491J
± 3 jours ouvrés
35,98 € TTC
E8 page 1 Terminal block (control)

Daikin
Réf fabricant: 2530211
avec délai
sur devis
F1 page 1 Front plate assy.

Daikin
Réf fabricant: 2531817
avec délai
sur devis
F10 page 1 Inner thermal insulation assy.

Daikin
Réf fabricant: 2531820
avec délai
sur devis
F11 page 1 Straightening plate

Daikin
Réf fabricant: 2531821
avec délai
sur devis
F12 page 1 Drain pan assy.

Daikin
Réf fabricant: 2530215
avec délai
sur devis
Drain plug Daikin 095251J
F12-1 page 1 Drain plug
Code article PEX: 436902
Daikin
Réf fabricant: 095251J
± 3 jours ouvrés
2,56 € TTC
Ecrou fixation moteur ventil ex0541998 Daikin 054199J
F13 page 1 Ecrou fixation moteur ventil ex0541998
Code article PEX: 435282
Daikin
Réf fabricant: 054199J
± 3 jours ouvrés
1,90 € TTC
F14 page 1 Bell mouth

Daikin
Réf fabricant: 2531822
avec délai
sur devis
F15 page 1 El. compo. box fixture

Daikin
Réf fabricant: 2531823
avec délai
sur devis
F16 page 1 Hold plate assy.

Daikin
Réf fabricant: 2531824
avec délai
sur devis
F17 page 1 Top plate assy.

Daikin
Réf fabricant: 2531825
avec délai
sur devis
F19 page 1 Partition plate assy.

Daikin
Réf fabricant: 2531826
avec délai
sur devis
Plaque laterale 3p100117-1 Daikin 1395066
F2 page 1 Plaque laterale 3p100117-1
Code article PEX: 679261
Daikin
Réf fabricant: 1395066
± 3 jours ouvrés
502,40 € TTC
F20 page 1 Clamp

Daikin
Réf fabricant: 050816J
avec délai
sur devis
F21 page 1 Product liability caution label

Daikin
Réf fabricant: 2534033
avec délai
sur devis
F3 page 1 Rear plate

Daikin
Réf fabricant: 1395059
avec délai
sur devis
Plaque laterale Daikin 139507J
F4 page 1 Plaque laterale
Code article PEX: 439819
Daikin
Réf fabricant: 139507J
± 3 jours ouvrés
84,20 € TTC
F5 page 1 Hanger metal

Daikin
Réf fabricant: 2531818
avec délai
sur devis
F6 page 1 Hold plate assy.

Daikin
Réf fabricant: 2531819
avec délai
sur devis
F7 page 1 Set plate/ evaporator

Daikin
Réf fabricant: 2139632
avec délai
sur devis
Pince réf. tuyauterie Daikin 1395112
F8 page 1 Pince réf. tuyauterie
Code article PEX: 439823
Daikin
Réf fabricant: 1395112
± 3 jours ouvrés
29,95 € TTC
F9 page 1 Drain hose

Daikin
Réf fabricant: 2530216
avec délai
sur devis
Sealer ex0322849 fuy125f Daikin 032284J
K1 page 1 Sealer ex0322849 fuy125f
Code article PEX: 434580
Daikin
Réf fabricant: 032284J
± 3 jours ouvrés
15,80 € TTC
K10 page 1 Tie wrap

Daikin
Réf fabricant: 980773
avec délai
sur devis
Rondelle m10 4sk07001-10 Daikin 139961J
K11 page 1 Rondelle m10 4sk07001-10
Code article PEX: 439972
Daikin
Réf fabricant: 139961J
± 3 jours ouvrés
sur devis
Vis m5x12 4sk05302-12 Daikin 011425J
K12 page 1 Vis m5x12 4sk05302-12
Code article PEX: 433952
Daikin
Réf fabricant: 011425J
± 3 jours ouvrés
1,75 € TTC
Plaque d etancheite 4p174623-2 Daikin 170323J
K2 page 1 Plaque d etancheite 4p174623-2
Code article PEX: 442087
Daikin
Réf fabricant: 170323J
± 3 jours ouvrés
5,26 € TTC
Isolation tube Daikin 0014395
K3 page 1 Isolation tube
Code article PEX: 433745
Daikin
Réf fabricant: 0014395
± 3 jours ouvrés
5,65 € TTC
K4 page 1 Thermal insulation/ lead wire

Daikin
Réf fabricant: 143192J
avec délai
sur devis
Hose band Daikin 2533760
K5 page 1 Hose band
Code article PEX: 680160
Daikin
Réf fabricant: 2533760
± 3 jours ouvrés
31,25 € TTC
Protection tube liquide fhc-c Daikin 038187J
K7 page 1 Protection tube liquide fhc-c
Code article PEX: 434817
Daikin
Réf fabricant: 038187J
± 3 jours ouvrés
8,39 € TTC
Tube evacuation l 150 3pa04589-1 Daikin 2455930
K8 page 1 Tube evacuation l 150 3pa04589-1
Code article PEX: 680013
Daikin
Réf fabricant: 2455930
± 3 jours ouvrés
31,81 € TTC
Protection calorifuge Daikin 1703249
K9 page 1 Protection calorifuge
Code article PEX: 442088
Daikin
Réf fabricant: 1703249
± 3 jours ouvrés
17,23 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Daikin FFA35BVM ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
