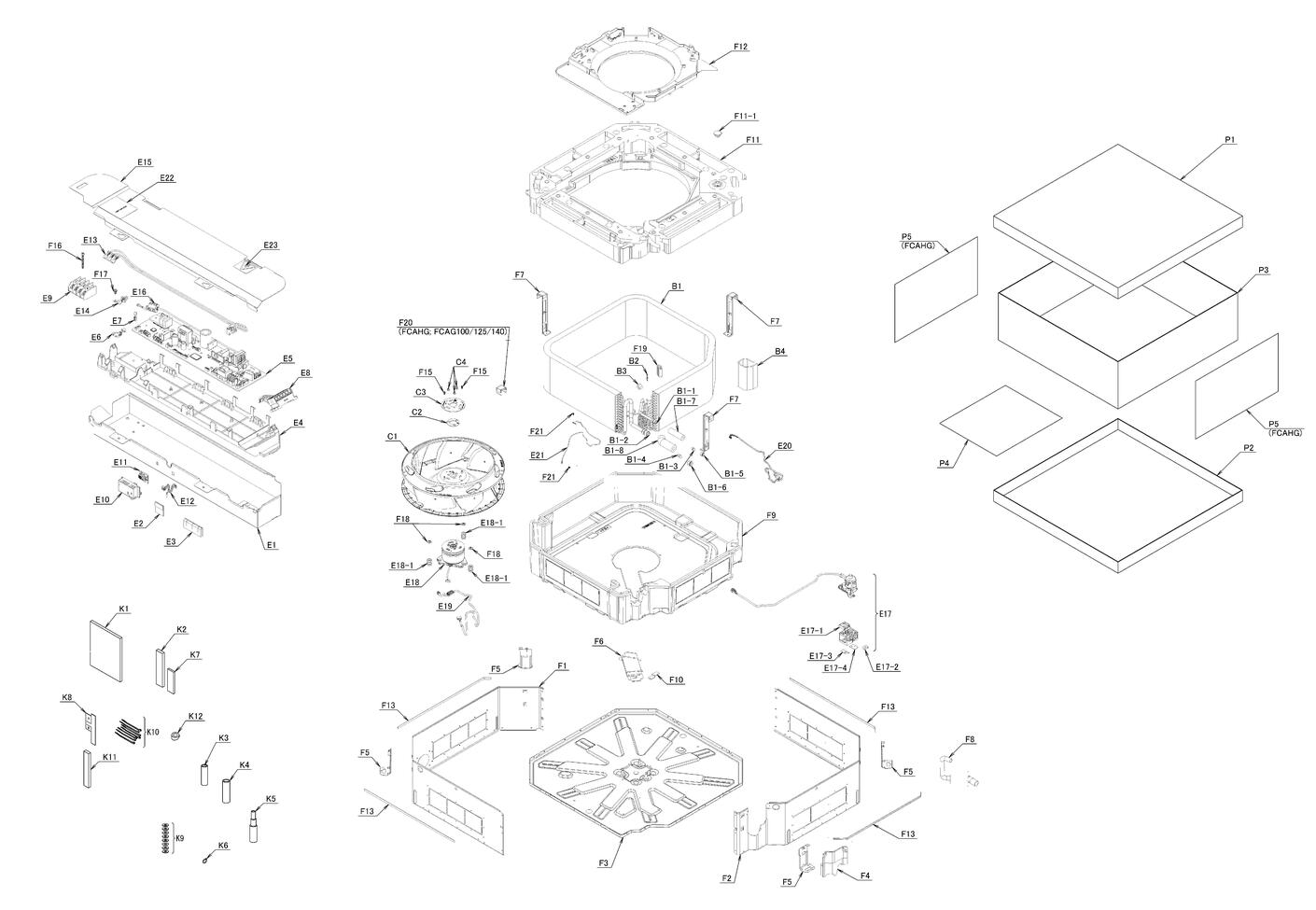

Position vue éclatée
|
Article
|
Référence fabricant
|
Disponibilité et prix
|
|
|
|
B1 page 1
|
Plate finned coil heat exch.as
|
Daikin
Réf fabricant: 5023625
|
avec délai
sur devis
|
|
|
|
B1-1 page 1
|
Raccord gaz 3/8" 4sb20008-2
|
Daikin
|
± 3 jours ouvrés
24,34 € TTC
|
|
|
|
B1-2 page 1
|
Joint ligne gaz 5/8" ni42019-4b
|
Daikin
|
± 3 jours ouvrés
28,38 € TTC
|
|
|
|
B1-3 page 1
|
Joint pour ecrou 3sa23001-2
|
Daikin
|
± 3 jours ouvrés
1,67 € TTC
|
|
|
|
B1-4 page 1
|
Flare cap packing
|
Daikin
Réf fabricant: 5015275
|
avec délai
sur devis
|
|
|
|
B1-5 page 1
|
Ecrou 3/8 r18/25d
|
Daikin
|
± 3 jours ouvrés
31,58 € TTC
|
|
|
|
B1-6 page 1
|
Ecrou raccordement tube 5/8 ex 11250004a
|
Daikin
|
± 3 jours ouvrés
sur devis
|
|
|
|
B1-7 page 1
|
Thermal insulation tube
|
Daikin
Réf fabricant: 5023556
|
avec délai
sur devis
|
|
|
|
B1-8 page 1
|
Thermal insulation tube
|
Daikin
Réf fabricant: 5023557
|
avec délai
sur devis
|
|
|
|
B2 page 1
|
Support sonde 4pa38890-1
|
Daikin
|
± 3 jours ouvrés
4,76 € TTC
|
|
|
|
B3 page 1
|
Protection rubber
|
Daikin
Réf fabricant: 5023558
|
avec délai
sur devis
|
|
|
|
B4 page 1
|
Vibro-isolating putty
|
Daikin
Réf fabricant: 5023562
|
avec délai
sur devis
|
|
|
|
C1 page 1
|
Helice 3p405753-2
|
Daikin
|
± 3 jours ouvrés
101,66 € TTC
|
|
|
|
C2 page 1
|
Rubber vibration isolator
|
Daikin
|
± 3 jours ouvrés
5,16 € TTC
|
|
|
|
C3 page 1
|
Hold plate subassy
|
Daikin
|
± 3 jours ouvrés
14,21 € TTC
|
|
|
|
C4 page 1
|
Ecrou bride 4p423209-1
|
Daikin
|
± 3 jours ouvrés
3,90 € TTC
|
|
|
|
E1 page 1
|
Electric component box subassy
|
Daikin
Réf fabricant: 5023570
|
avec délai
sur devis
|
|
|
|
E10 page 1
|
Resin case
|
Daikin
|
± 3 jours ouvrés
7,34 € TTC
|
|
|
|
E11 page 1
|
Sonde humidite 4eb86011-3
|
Daikin
|
± 3 jours ouvrés
34,75 € TTC
|
|
|
|
E12 page 1
|
Sonde de reprise 3p408219-1
|
Daikin
|
± 3 jours ouvrés
23,74 € TTC
|
|
|
|
E13 page 1
|
Wire harness assy (power supply)
|
Daikin
Réf fabricant: 5023579
|
avec délai
sur devis
|
|
|
|
E14 page 1
|
Earth wire
|
Daikin
Réf fabricant: 5023580
|
avec délai
sur devis
|
|
|
|
E15 page 1
|
El. compo. box cover
|
Daikin
|
± 3 jours ouvrés
20,33 € TTC
|
|
|
|
E16 page 1
|
Filtre magnetique 3p257822-1
|
Daikin
|
± 3 jours ouvrés
7,92 € TTC
|
|
|
|
E17 page 1
|
Pompe a condensat 3p534965-1
|
Daikin
|
± 3 jours ouvrés
116,81 € TTC
|
|
|
|
E17-1 page 1
|
Drain pump mounting stand
|
Daikin
Réf fabricant: 5023585
|
avec délai
sur devis
|
|
|
|
E17-2 page 1
|
Sealing material
|
Daikin
Réf fabricant: 5023586
|
avec délai
sur devis
|
|
|
|
E17-3 page 1
|
Rubber vibration isolator (1)
|
Daikin
Réf fabricant: 5023587
|
avec délai
sur devis
|
|
|
|
E17-4 page 1
|
Rubber vibration isolator (2)
|
Daikin
Réf fabricant: 5023588
|
avec délai
sur devis
|
|
|
|
E18 page 1
|
Moteur ventilateur 2p535157-2
|
Daikin
|
± 3 jours ouvrés
145,20 € TTC
|
|
|
|
E18-1 page 1
|
Slilent bloc 4pa46311-1
|
Daikin
|
± 3 jours ouvrés
10,18 € TTC
|
|
|
|
E19 page 1
|
Wire harness assy (fan motor)
|
Daikin
|
± 3 jours ouvrés
13,84 € TTC
|
|
|
|
E2 page 1
|
Sealing material
|
Daikin
Réf fabricant: 5023571
|
avec délai
sur devis
|
|
|
|
E20 page 1
|
Sondes echangeur 4p557850-1 / r2t-r3t
|
Daikin
|
± 3 jours ouvrés
24,64 € TTC
|
|
|
|
E21 page 1
|
Earth wire (el. box - heat ex.)
|
Daikin
Réf fabricant: 5023593
|
avec délai
sur devis
|
|
|
|
E22 page 1
|
Caution label
|
Daikin
|
± 3 jours ouvrés
5,16 € TTC
|
|
|
|
E23 page 1
|
Etiquette produit 3p351459-1
|
Daikin
|
± 3 jours ouvrés
5,92 € TTC
|
|
|
|
E3 page 1
|
Sealing material
|
Daikin
Réf fabricant: 5023572
|
avec délai
sur devis
|
|
|
|
E4 page 1
|
Resin case
|
Daikin
Réf fabricant: 5023573
|
avec délai
sur devis
|
|
|
|
E5 page 1
|
Multiple parts needed, order e5-1+e6
|
Daikin
Réf fabricant: _
|
avec délai
sur devis
|
|
|
|
E5-1 page 1
|
Platine controle a1p 17024-7 2p509063-7
|
Daikin
|
± 3 jours ouvrés
371,28 € TTC
|
|
|
|
E6 page 1
|
Resistance config.t.140 4pa54367-13
|
Daikin
|
en stock
9,98 € TTC
|
|
|
|
E7 page 1
|
Connecteur 4p214262-1
|
Daikin
|
± 3 jours ouvrés
25,36 € TTC
|
|
|
|
E8 page 1
|
Clapet pivotant support droit en plastiq
|
Daikin
|
± 3 jours ouvrés
38,51 € TTC
|
|
|
|
E9 page 1
|
Terminal block(power supply)
|
Daikin
Réf fabricant: 139136J
|
avec délai
sur devis
|
|
|
|
F1 page 1
|
Side plate 1
|
Daikin
Réf fabricant: 5008880
|
avec délai
sur devis
|
|
|
|
F10 page 1
|
Hold plate (inner thermal insulation)
|
Daikin
Réf fabricant: 5016148
|
avec délai
sur devis
|
|
|
|
F11 page 1
|
Bac a condensats 2p535445-2
|
Daikin
|
± 3 jours ouvrés
251,22 € TTC
|
|
|
|
F11-1 page 1
|
Bouchon bac a condensat 4p259932-1
|
Daikin
|
± 3 jours ouvrés
3,34 € TTC
|
|
|
|
F12 page 1
|
Bell mouth
|
Daikin
Réf fabricant: 5023628
|
avec délai
sur devis
|
|
|
|
F13 page 1
|
Sealing material
|
Daikin
Réf fabricant: 5023604
|
avec délai
sur devis
|
|
|
|
F15 page 1
|
Vis 4p432655-10 / m4x10
|
Daikin
|
± 3 jours ouvrés
3,42 € TTC
|
|
|
|
F16 page 1
|
Screw
|
Daikin
|
± 3 jours ouvrés
sur devis
|
|
|
|
F17 page 1
|
Borne de terre 4pa47980-8
|
Daikin
|
± 3 jours ouvrés
1,75 € TTC
|
|
|
|
F18 page 1
|
Ecrou fixation moteur ventil ex0541998
|
Daikin
|
± 3 jours ouvrés
1,90 € TTC
|
|
|
|
F19 page 1
|
Materiau d etancheite 4p555620-1
|
Daikin
|
± 3 jours ouvrés
3,90 € TTC
|
|
|
|
F2 page 1
|
Side plate 2
|
Daikin
Réf fabricant: 5008883
|
avec délai
sur devis
|
|
|
|
F21 page 1
|
Vis m4x12 4pa47980-12
|
Daikin
|
± 3 jours ouvrés
25,13 € TTC
|
|
|
|
F3 page 1
|
Plaque superieure 3p295455-1
|
Daikin
|
± 3 jours ouvrés
90,19 € TTC
|
|
|
|
F4 page 1
|
Hold plate assy
|
Daikin
|
± 3 jours ouvrés
6,92 € TTC
|
|
|
|
F5 page 1
|
Patte de fixation metal 3p303286-1
|
Daikin
|
± 3 jours ouvrés
6,78 € TTC
|
|
|
|
F6 page 1
|
Hold plate assy (motor wire harness)
|
Daikin
Réf fabricant: 5023596
|
avec délai
sur devis
|
|
|
|
F7 page 1
|
Plate finned coil mounting plate
|
Daikin
Réf fabricant: 5008889
|
avec délai
sur devis
|
|
|
|
F8 page 1
|
Tuyau vidange 4p557851-1
|
Daikin
|
± 3 jours ouvrés
25,96 € TTC
|
|
|
|
F9 page 1
|
Inner thermal insulation assy
|
Daikin
|
± 3 jours ouvrés
103,40 € TTC
|
|
|
|
K1 page 1
|
Materiau d etancheite (tuyau de vidange)
|
Daikin
|
± 3 jours ouvrés
9,08 € TTC
|
|
|
|
K10 page 1
|
Collier hk4017-3
|
Daikin
|
± 3 jours ouvrés
3,76 € TTC
|
|
|
|
K11 page 1
|
Materiau d etancheite (tuyau de vidange)
|
Daikin
|
± 3 jours ouvrés
5,16 € TTC
|
|
|
|
K12 page 1
|
Couvercle anti-sweat (tuyau de vidange)
|
Daikin
|
± 3 jours ouvrés
5,16 € TTC
|
|
|
|
K2 page 1
|
Materiau de scellement
|
Daikin
|
± 3 jours ouvrés
5,59 € TTC
|
|
|
|
K3 page 1
|
Tube d isolation thermique
|
Daikin
|
± 3 jours ouvrés
5,59 € TTC
|
|
|
|
K4 page 1
|
Tube d isolation thermique
|
Daikin
|
± 3 jours ouvrés
6,06 € TTC
|
|
|
|
K5 page 1
|
Tube d evacuation des condensats
|
Daikin
|
obsolète
|
|
|
|
K6 page 1
|
Tube evacuation [40 ne43031-8
|
Daikin
|
± 3 jours ouvrés
5,52 € TTC
|
|
|
|
K7 page 1
|
Isolation thermique (fil conducteur)
|
Daikin
|
± 3 jours ouvrés
4,36 € TTC
|
|
|
|
K8 page 1
|
Modele papier install panneaux
|
Daikin
|
± 3 jours ouvrés
3,90 € TTC
|
|
|
|
K9 page 1
|
Rondelle m10 4p183326-1
|
Daikin
|
± 3 jours ouvrés
5,72 € TTC
|
|
|
|
P1 page 1
|
Packing case top tray assy
|
Daikin
Réf fabricant: 5023616
|
avec délai
sur devis
|
|
|
|
P2 page 1
|
Packing case bottom tray assy
|
Daikin
Réf fabricant: 5023617
|
avec délai
sur devis
|
|
|
|
P3 page 1
|
Packing case carton shell
|
Daikin
Réf fabricant: 5010605
|
avec délai
sur devis
|
|
|
|
P4 page 1
|
Holding carton
|
Daikin
Réf fabricant: 5019781
|
avec délai
sur devis
|
|
|
|
P5 page 1
|
Carton cushion
|
Daikin
Réf fabricant: 5017148
|
avec délai
sur devis
|
|
