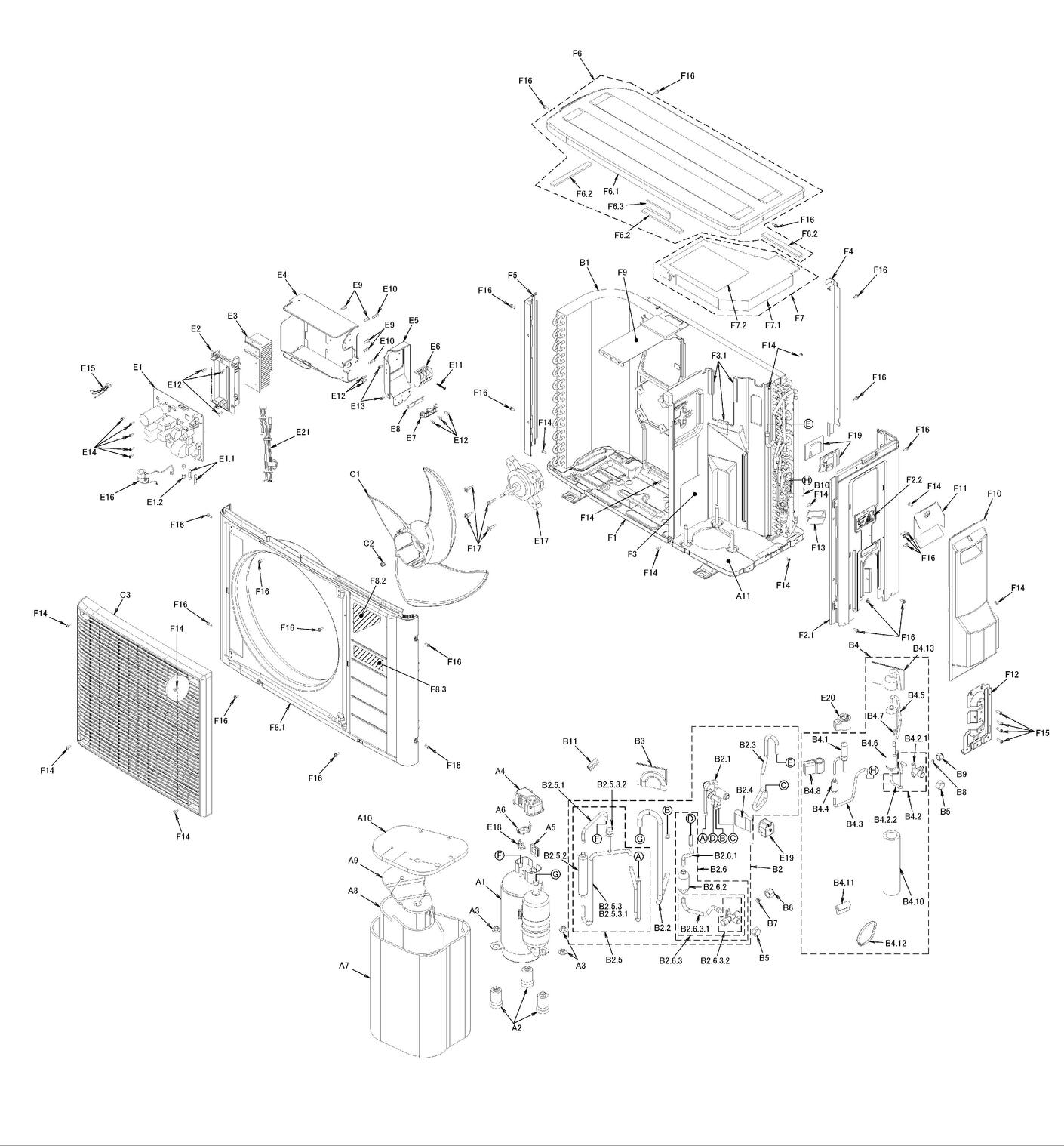

Unité externe Daikin RXTP35N2V1B9
page 1
Pièces détachées Unité externe Daikin RXTP35N2V1B9 chez Pièces Express


Référence fabricant
Position Schéma
5016787 Compresseur swing 2yc40jxd#c A1
5020389 Sound insulation assy (top) A10
5010177 Isolaton comp superieur 3p315366-1 A11
128989J Silent bloc 4p085180-1 A2
390214J Ecrou+ rondelle rc-compr ,w429101-1 M8 D23 x t1.6 A3
126264J Couvercle de borne 3pd03148-1 A4
040139J Silent bloc 1mu28nfv A5
380620J Support klixon ak3468 A6
5038226 Sound insulation assy (outside sleeve) A7
1839148 Isolant comp. interieur 3p213634-1 A8
1684766 Sound insulation (midtop) A9
5020390 Echangeur a air 3p485703-1 B1
380120 Clips blocage sonde r4610281-1 B10
1728781 Support sonde 4p170372-1 B11
5020391 Four way valve assy B2
5012653 Corps vanne 4 voies 3sb58176-1 STF-H0104 B2.1
5020392 Suction pipe B2.2
5020393 Connection pipe (4wv-he) B2.3
147254J Putty 140 x 40 x t5 B2.4
5020394 Discharge pipe assy B2.5
5020395 Discharge pipe (comp) B2.5.1
1618396 Filtre de tuyeauterie B2.5.2
5020396 Fusible tdel rej 600v 4a cc-tron B2.5.3
5020397 Discharge pipe (mid) B2.5.3.1
5020398 Pressostat hp 3s581007-2 ACB-1UB69 B2.5.3.2
5020399 Gas stop valve assy (with muffler) B2.6
5020400 Stop valve connection pipe (4wv-muf) B2.6.1
1600179 Filtre de tuyauterie 4pb02745-5 B2.6.2
1839179 Vanne d arret gaz 4p203390-1 B2.6.3
5020401 Gas stop valve connection pipe (stop valve side) B2.6.3.1
112329J Vanne gaz 3/8 r410a B2.6.3.2
5020402 Sealing material 200 x 70 x t3 B3
5020403 Motor operated valve assy B4
5020404 Corps electrovanne 3s500068-1 UKV-R16D11S B4.1
5015339 Thermal insulation tube/gas 190 x 48 x t8 B4.10
5035662 Sealing material 50 x 40 x t5 B4.11
5035663 Wire clamp material B4.12
5024473 Sealing material 200 x 70 x t2.5 B4.13
5020405 Liquid stop valve assy B4.2
1589373 Stop valve B4.2.1
5020406 Liquid stop valve connection pipe B4.2.2
5020407 Connection pipe (ev-he) B4.3
138233J Filtre tuyeauterie 4p069391-1 B4.4
5021487 Connection pipe (ev-sv) B4.5
99S8402 Bouteille liquide 4p058777-8 B4.6
111167J Filtre de tuyauterie 4p012568-2 B4.7
1908897 Putty 4p144814-18 120 x 35 x t5 B4.8
045432J Bouchon vanne arret 3/8 ex0454328 M17 x 1 - 6H B5
119848J Ecrou 3/8 r18/25d FNSF3 U5/8 B6
102093J Bouchon 3/8" 4p021633-2 B7
102092J Ecrou 1/4 -3/8 4p021633-1 B8
1723546 Raccord flare 1/4 ftxs-f FNSF2 U7/16 B9
1772238 Helice pz400r 2p183614-2 C1
847002J Ecrou helice m6 x 8 ha4017 M6 x 1 C2
5012968 Grille de decharge 1p350925-1 C3
5035194 Printed circuit assy. (control) EX17016-3C E1
131316J Fusible 3.15a / 250v / 3eb82015-1 02153.15MXF34P E1.1
5017984 Fusible 3eb82020-2 GDK250V20A(RM)2H26 E1.2
6024341 Entretoise protection verrouillage 4p345 E10
1839504 Vis m4x30 2py98299-3 M4, l=30 E11
109688J Vis ha4113-04-12 M4, l=12 E12
113783J Vis m4x12 4pa47980-12 M4, l=12 E13
125536J Vis de fixation M3, l=12 E14
5020419 Ensemble sonde 4p486801-1 E15
5020420 Earth wire assy E16
1839078 Moteur ventil d50q-28 / 3sb40655-1 D50Q-28/28A E17
622423J Klixon thermique hl3104-2 cs7 nfz250-12 CS-7SA-NFZ250VDSPSN E18
4014274 Bobine vanne 4 voies 4p376531-1 E19
5020414 Ensemble de lame de grille de decharge E2
5014701 Bobine electrovanne 3s400005-1 UKV-A252 E20
5020421 Wire harness(comp.+s1ph+q1l) E21
5020415 Heat sink E3
5020416 El. compo. boîte 2p473838-1 c E4
5020417 El. compo. mounting plate E5
139734J Bornier rxg25cvmb TB-ETW-4P-D1 E6
059080J Support collier fixation cable 3pb30973- E7
059320J Mousse isolation 4pb30947-1 E8
5020418 Carte d espacement 4p345034-1 E9
5020703 Cadre inferieu avec scellemen 3p503066-1 F1
5020430 Cache vanne 3p221759-1 F10
1727702 Plaque de protection chaleur 3p111558-1 F11
150423J Tole support vanne arret 3p109373-2 F12
5015348 Panneau isolant 4p394355-2 F13
008203J Vis m4x12 M4, l=12 F14
048017J Vis m5x16 4sk05006-16 M5, l=16 F15
109224J Vis ( à l'unité) M4, l=12 F16
140380J Vis m4 fixation moteur 4p094245-1 M4, l1=8, l2=17.8 F17
5020402 Sealing material 100 x 70 x t3 F19
_ Multiple selection required F2
5020423 Plaque laterale droite 1p471051-1 (feuil F2.1
5019405 Etiquette avertissement 4p444991-3 F2.2
5016358 Tole de separation 3p409973-1 F3
5035664 Sealing material 80 x 30 x t3 F3.1
5020704 Plaque arriere avec etancheite 3p507129- F4
5020425 Plaque laterale gauche (tole) (peinture) F5
5020426 Top plate assy (sheet metal) F6
5020427 Top plate (sheet metal) F6.1
1839009 Mousse protec. 150x 15x t5 4p209839-1 F6.2
1772322 Materiau d etancheite F6.3
5020428 Drip proof cover assy F7
150424J Cache coffret electrique F7.1
5020429 Collective indications label F7.2
_ Multiple selection required F8
1839117 Ensemble tole avant 3p210851-2 F8.1
1853966 Etiquette daikin 3sb61287-5 F8.2
4015454 Etiquette inverter (r32) 3p363579-1 F8.3
5015920 Support moteur ventil 3p374950-1 F9
5020438 Cushion (eps) (top) K1
5020439 Packing case K2
5010883 Couvercle 4p258648-1 K3
5020440 Cushion (eps) (bottom) K4
5020441 Packing case (bottom) K5


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité externe Daikin RXTP35N2V1B9



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Compresseur swing 2yc40jxd#c Daikin 5016787
A1 page 1 Compresseur swing 2yc40jxd#c
Code article PEX: 455624
Daikin
Réf fabricant: 5016787
± 3 jours ouvrés
454,84 € TTC
A10 page 1 Sound insulation assy (top)

Daikin
Réf fabricant: 5020389
avec délai
sur devis
Isolaton comp superieur 3p315366-1 Daikin 5010177
A11 page 1 Isolaton comp superieur 3p315366-1
Code article PEX: 452973
Daikin
Réf fabricant: 5010177
± 3 jours ouvrés
13,76 € TTC
Silent bloc 4p085180-1 Daikin 128989J
A2 page 1 Silent bloc 4p085180-1
Code article PEX: 439127
Daikin
Réf fabricant: 128989J
± 3 jours ouvrés
4,58 € TTC
Ecrou+ rondelle rc-compr ,w429101-1 Daikin 390214J
A3 page 1 Ecrou+ rondelle rc-compr ,w429101-1
Code article PEX: 447696
Daikin
Réf fabricant: 390214J
± 3 jours ouvrés
20,87 € TTC
Couvercle de borne 3pd03148-1 Daikin 126264J
A4 page 1 Couvercle de borne 3pd03148-1
Code article PEX: 438940
Daikin
Réf fabricant: 126264J
± 3 jours ouvrés
13,61 € TTC
Silent bloc 1mu28nfv Daikin 040139J
A5 page 1 Silent bloc 1mu28nfv
Code article PEX: 434908
Daikin
Réf fabricant: 040139J
± 3 jours ouvrés
6,36 € TTC
Support klixon ak3468 Daikin 380620J
A6 page 1 Support klixon ak3468
Code article PEX: 447595
Daikin
Réf fabricant: 380620J
en stock
22,93 € TTC
A7 page 1 Sound insulation assy (outside sleeve)

Daikin
Réf fabricant: 5038226
avec délai
sur devis
Isolant comp. interieur 3p213634-1 Daikin 1839148
A8 page 1 Isolant comp. interieur 3p213634-1
Code article PEX: 443047
Daikin
Réf fabricant: 1839148
± 3 jours ouvrés
42,88 € TTC
A9 page 1 Sound insulation (midtop)

Daikin
Réf fabricant: 1684766
avec délai
sur devis
Echangeur a air 3p485703-1 Daikin 5020390
B1 page 1 Echangeur a air 3p485703-1
Code article PEX: 682017
Daikin
Réf fabricant: 5020390
± 3 jours ouvrés
683,12 € TTC
Clips blocage sonde r4610281-1 Daikin 380120
B10 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120
± 3 jours ouvrés
7,42 € TTC
Support sonde 4p170372-1 Daikin 1728781
B11 page 1 Support sonde 4p170372-1
Code article PEX: 442311
Daikin
Réf fabricant: 1728781
± 3 jours ouvrés
13,76 € TTC
Four way valve assy Daikin 5020391
B2 page 1 Four way valve assy
Code article PEX: 682018
Daikin
Réf fabricant: 5020391
± 3 jours ouvrés
156,44 € TTC
Corps vanne 4 voies 3sb58176-1 Daikin 5012653
B2.1 page 1 Corps vanne 4 voies 3sb58176-1
Code article PEX: 453890
Daikin
Réf fabricant: 5012653
± 3 jours ouvrés
40,43 € TTC
B2.2 page 1 Suction pipe

Daikin
Réf fabricant: 5020392
avec délai
sur devis
B2.3 page 1 Connection pipe (4wv-he)

Daikin
Réf fabricant: 5020393
avec délai
sur devis
B2.4 page 1 Putty

Daikin
Réf fabricant: 147254J
avec délai
sur devis
B2.5 page 1 Discharge pipe assy

Daikin
Réf fabricant: 5020394
avec délai
sur devis
B2.5.1 page 1 Discharge pipe (comp)

Daikin
Réf fabricant: 5020395
avec délai
sur devis
Filtre de tuyeauterie Daikin 1618396
B2.5.2 page 1 Filtre de tuyeauterie
Code article PEX: 441433
Daikin
Réf fabricant: 1618396
± 3 jours ouvrés
118,13 € TTC
Fusible tdel rej 600v 4a cc-tron Daikin 5020396
B2.5.3 page 1 Fusible tdel rej 600v 4a cc-tron
Code article PEX: 744509
Daikin
Réf fabricant: 5020396
± 3 jours ouvrés
31,78 € TTC
B2.5.3.1 page 1 Discharge pipe (mid)

Daikin
Réf fabricant: 5020397
avec délai
sur devis
Pressostat hp 3s581007-2 Daikin 5020398
B2.5.3.2 page 1 Pressostat hp 3s581007-2
Code article PEX: 456520
Daikin
Réf fabricant: 5020398
± 3 jours ouvrés
35,24 € TTC
B2.6 page 1 Gas stop valve assy (with muffler)

Daikin
Réf fabricant: 5020399
avec délai
sur devis
B2.6.1 page 1 Stop valve connection pipe (4wv-muf)

Daikin
Réf fabricant: 5020400
avec délai
sur devis
Filtre de tuyauterie 4pb02745-5 Daikin 1600179
B2.6.2 page 1 Filtre de tuyauterie 4pb02745-5
Code article PEX: 441283
Daikin
Réf fabricant: 1600179
± 3 jours ouvrés
21,00 € TTC
Vanne d arret gaz 4p203390-1 Daikin 1839179
B2.6.3 page 1 Vanne d arret gaz 4p203390-1
Code article PEX: 443050
Daikin
Réf fabricant: 1839179
± 3 jours ouvrés
49,94 € TTC
B2.6.3.1 page 1 Gas stop valve connection pipe (stop valve side)

Daikin
Réf fabricant: 5020401
avec délai
sur devis
Vanne gaz 3/8 r410a Daikin 112329J
B2.6.3.2 page 1 Vanne gaz 3/8 r410a
Code article PEX: 438056
Daikin
Réf fabricant: 112329J
± 3 jours ouvrés
79,48 € TTC
B3 page 1 Sealing material

Daikin
Réf fabricant: 5020402
avec délai
sur devis
B4 page 1 Motor operated valve assy

Daikin
Réf fabricant: 5020403
avec délai
sur devis
Corps electrovanne 3s500068-1 Daikin 5020404
B4.1 page 1 Corps electrovanne 3s500068-1
Code article PEX: 682019
Daikin
Réf fabricant: 5020404
± 3 jours ouvrés
35,98 € TTC
Thermal insulation tube/gas Daikin 5015339
B4.10 page 1 Thermal insulation tube/gas
Code article PEX: 681407
Daikin
Réf fabricant: 5015339
± 3 jours ouvrés
8,22 € TTC
B4.11 page 1 Sealing material

Daikin
Réf fabricant: 5035662
avec délai
sur devis
B4.12 page 1 Wire clamp material

Daikin
Réf fabricant: 5035663
avec délai
sur devis
B4.13 page 1 Sealing material

Daikin
Réf fabricant: 5024473
avec délai
sur devis
B4.2 page 1 Liquid stop valve assy

Daikin
Réf fabricant: 5020405
avec délai
sur devis
B4.2.1 page 1 Stop valve

Daikin
Réf fabricant: 1589373
avec délai
sur devis
B4.2.2 page 1 Liquid stop valve connection pipe

Daikin
Réf fabricant: 5020406
avec délai
sur devis
B4.3 page 1 Connection pipe (ev-he)

Daikin
Réf fabricant: 5020407
avec délai
sur devis
Filtre tuyeauterie 4p069391-1 Daikin 138233J
B4.4 page 1 Filtre tuyeauterie 4p069391-1
Code article PEX: 439670
Daikin
Réf fabricant: 138233J
± 3 jours ouvrés
40,46 € TTC
B4.5 page 1 Connection pipe (ev-sv)

Daikin
Réf fabricant: 5021487
avec délai
sur devis
Bouteille liquide 4p058777-8 Daikin 99S8402
B4.6 page 1 Bouteille liquide 4p058777-8
Code article PEX: 458841
Daikin
Réf fabricant: 99S8402
± 3 jours ouvrés
67,99 € TTC
Filtre de tuyauterie 4p012568-2 Daikin 111167J
B4.7 page 1 Filtre de tuyauterie 4p012568-2
Code article PEX: 437938
Daikin
Réf fabricant: 111167J
± 3 jours ouvrés
13,12 € TTC
Putty 4p144814-18 Daikin 1908897
B4.8 page 1 Putty 4p144814-18
Code article PEX: 443571
Daikin
Réf fabricant: 1908897
± 3 jours ouvrés
80,11 € TTC
Bouchon vanne arret 3/8 ex0454328 Daikin 045432J
B5 page 1 Bouchon vanne arret 3/8 ex0454328
Code article PEX: 435065
Daikin
Réf fabricant: 045432J
± 3 jours ouvrés
5,86 € TTC
Ecrou 3/8 r18/25d Daikin 119848J
B6 page 1 Ecrou 3/8 r18/25d
Code article PEX: 438520
Daikin
Réf fabricant: 119848J
± 3 jours ouvrés
31,58 € TTC
Bouchon 3/8" 4p021633-2 Daikin 102093J
B7 page 1 Bouchon 3/8" 4p021633-2
Code article PEX: 437408
Daikin
Réf fabricant: 102093J
± 3 jours ouvrés
0,62 € TTC
Ecrou 1/4 -3/8 4p021633-1 Daikin 102092J
B8 page 1 Ecrou 1/4 -3/8 4p021633-1
Code article PEX: 437407
Daikin
Réf fabricant: 102092J
± 3 jours ouvrés
0,62 € TTC
Raccord flare 1/4 ftxs-f Daikin 1723546
B9 page 1 Raccord flare 1/4 ftxs-f
Code article PEX: 442271
Daikin
Réf fabricant: 1723546
± 3 jours ouvrés
sur devis
Helice pz400r 2p183614-2 Daikin 1772238
C1 page 1 Helice pz400r 2p183614-2
Code article PEX: 442653
Daikin
Réf fabricant: 1772238
en stock
88,46 € TTC
Ecrou helice m6 x 8 ha4017 Daikin 847002J
C2 page 1 Ecrou helice m6 x 8 ha4017
Code article PEX: 458433
Daikin
Réf fabricant: 847002J
en stock
13,42 € TTC
Grille de decharge 1p350925-1 Daikin 5012968
C3 page 1 Grille de decharge 1p350925-1
Code article PEX: 453986
Daikin
Réf fabricant: 5012968
± 3 jours ouvrés
89,86 € TTC
E1 page 1 Printed circuit assy. (control)

Daikin
Réf fabricant: 5035194
avec délai
sur devis
Fusible 3.15a / 250v / 3eb82015-1 Daikin 131316J
E1.1 page 1 Fusible 3.15a / 250v / 3eb82015-1
Code article PEX: 439342
Daikin
Réf fabricant: 131316J
± 3 jours ouvrés
23,23 € TTC
Fusible 3eb82020-2 Daikin 5017984
E1.2 page 1 Fusible 3eb82020-2
Code article PEX: 681689
Daikin
Réf fabricant: 5017984
± 3 jours ouvrés
71,52 € TTC
Entretoise protection verrouillage 4p345 Daikin 6024341
E10 page 1 Entretoise protection verrouillage 4p345
Code article PEX: 686830
Daikin
Réf fabricant: 6024341
± 3 jours ouvrés
sur devis
Vis m4x30 2py98299-3 Daikin 1839504
E11 page 1 Vis m4x30 2py98299-3
Code article PEX: 443063
Daikin
Réf fabricant: 1839504
± 3 jours ouvrés
0,47 € TTC
Vis ha4113-04-12 Daikin 109688J
E12 page 1 Vis ha4113-04-12
Code article PEX: 679165
Daikin
Réf fabricant: 109688J
± 3 jours ouvrés
7,42 € TTC
Vis m4x12 4pa47980-12 Daikin 113783J
E13 page 1 Vis m4x12 4pa47980-12
Code article PEX: 438208
Daikin
Réf fabricant: 113783J
± 3 jours ouvrés
25,13 € TTC
Vis de fixation Daikin 125536J
E14 page 1 Vis de fixation
Code article PEX: 679214
Daikin
Réf fabricant: 125536J
± 3 jours ouvrés
14,54 € TTC
Ensemble sonde 4p486801-1 Daikin 5020419
E15 page 1 Ensemble sonde 4p486801-1
Code article PEX: 456521
Daikin
Réf fabricant: 5020419
± 3 jours ouvrés
45,79 € TTC
E16 page 1 Earth wire assy

Daikin
Réf fabricant: 5020420
avec délai
sur devis
Moteur ventil d50q-28 / 3sb40655-1 Daikin 1839078
E17 page 1 Moteur ventil d50q-28 / 3sb40655-1
Code article PEX: 443041
Daikin
Réf fabricant: 1839078
± 3 jours ouvrés
263,11 € TTC
Klixon thermique hl3104-2 cs7 nfz250-12 Daikin 622423J
E18 page 1 Klixon thermique hl3104-2 cs7 nfz250-12
Code article PEX: 457693
Daikin
Réf fabricant: 622423J
± 3 jours ouvrés
26,86 € TTC
Bobine vanne 4 voies 4p376531-1 Daikin 4014274
E19 page 1 Bobine vanne 4 voies 4p376531-1
Code article PEX: 448753
Daikin
Réf fabricant: 4014274
± 3 jours ouvrés
59,74 € TTC
Ensemble de lame de grille de decharge Daikin 5020414
E2 page 1 Ensemble de lame de grille de decharge
Code article PEX: 744510
Daikin
Réf fabricant: 5020414
± 3 jours ouvrés
25,50 € TTC
Bobine electrovanne 3s400005-1 Daikin 5014701
E20 page 1 Bobine electrovanne 3s400005-1
Code article PEX: 454856
Daikin
Réf fabricant: 5014701
± 3 jours ouvrés
32,65 € TTC
E21 page 1 Wire harness(comp.+s1ph+q1l)

Daikin
Réf fabricant: 5020421
avec délai
sur devis
Heat sink Daikin 5020415
E3 page 1 Heat sink
Code article PEX: 682020
Daikin
Réf fabricant: 5020415
± 3 jours ouvrés
43,73 € TTC
El. compo. boîte 2p473838-1 c Daikin 5020416
E4 page 1 El. compo. boîte 2p473838-1 c
Code article PEX: 682021
Daikin
Réf fabricant: 5020416
± 3 jours ouvrés
41,70 € TTC
El. compo. mounting plate Daikin 5020417
E5 page 1 El. compo. mounting plate
Code article PEX: 682022
Daikin
Réf fabricant: 5020417
± 3 jours ouvrés
13,38 € TTC
Bornier rxg25cvmb Daikin 139734J
E6 page 1 Bornier rxg25cvmb
Code article PEX: 439933
Daikin
Réf fabricant: 139734J
± 3 jours ouvrés
40,27 € TTC
Support collier fixation cable 3pb30973- Daikin 059080J
E7 page 1 Support collier fixation cable 3pb30973-
Code article PEX: 435401
Daikin
Réf fabricant: 059080J
± 3 jours ouvrés
17,23 € TTC
Mousse isolation 4pb30947-1 Daikin 059320J
E8 page 1 Mousse isolation 4pb30947-1
Code article PEX: 435411
Daikin
Réf fabricant: 059320J
± 3 jours ouvrés
12,97 € TTC
Carte d espacement 4p345034-1 Daikin 5020418
E9 page 1 Carte d espacement 4p345034-1
Code article PEX: 682023
Daikin
Réf fabricant: 5020418
± 3 jours ouvrés
22,22 € TTC
Cadre inferieu avec scellemen 3p503066-1 Daikin 5020703
F1 page 1 Cadre inferieu avec scellemen 3p503066-1
Code article PEX: 682059
Daikin
Réf fabricant: 5020703
± 3 jours ouvrés
95,66 € TTC
Cache vanne 3p221759-1 Daikin 5020430
F10 page 1 Cache vanne 3p221759-1
Code article PEX: 682027
Daikin
Réf fabricant: 5020430
± 3 jours ouvrés
15,42 € TTC
Plaque de protection chaleur 3p111558-1 Daikin 1727702
F11 page 1 Plaque de protection chaleur 3p111558-1
Code article PEX: 442305
Daikin
Réf fabricant: 1727702
± 3 jours ouvrés
17,84 € TTC
Tole support vanne arret 3p109373-2 Daikin 150423J
F12 page 1 Tole support vanne arret 3p109373-2
Code article PEX: 440702
Daikin
Réf fabricant: 150423J
± 3 jours ouvrés
15,01 € TTC
Panneau isolant 4p394355-2 Daikin 5015348
F13 page 1 Panneau isolant 4p394355-2
Code article PEX: 681412
Daikin
Réf fabricant: 5015348
± 3 jours ouvrés
5,46 € TTC
Vis m4x12 Daikin 008203J
F14 page 1 Vis m4x12
Code article PEX: 433876
Daikin
Réf fabricant: 008203J
± 3 jours ouvrés
8,86 € TTC
Vis m5x16 4sk05006-16 Daikin 048017J
F15 page 1 Vis m5x16 4sk05006-16
Code article PEX: 435160
Daikin
Réf fabricant: 048017J
± 3 jours ouvrés
19,61 € TTC
Vis ( à l'unité) Daikin 109224J
F16 page 1 Vis ( à l'unité)
Code article PEX: 437821
Daikin
Réf fabricant: 109224J
± 3 jours ouvrés
16,30 € TTC
Vis m4 fixation moteur 4p094245-1 Daikin 140380J
F17 page 1 Vis m4 fixation moteur 4p094245-1
Code article PEX: 439988
Daikin
Réf fabricant: 140380J
± 3 jours ouvrés
0,66 € TTC
F19 page 1 Sealing material

Daikin
Réf fabricant: 5020402
avec délai
sur devis
F2 page 1 Multiple selection required

Daikin
Réf fabricant: _
avec délai
sur devis
Plaque laterale droite 1p471051-1 (feuil Daikin 5020423
F2.1 page 1 Plaque laterale droite 1p471051-1 (feuil
Code article PEX: 682024
Daikin
Réf fabricant: 5020423
± 3 jours ouvrés
21,73 € TTC
Etiquette avertissement 4p444991-3 Daikin 5019405
F2.2 page 1 Etiquette avertissement 4p444991-3
Code article PEX: 681876
Daikin
Réf fabricant: 5019405
± 3 jours ouvrés
18,00 € TTC
Tole de separation 3p409973-1 Daikin 5016358
F3 page 1 Tole de separation 3p409973-1
Code article PEX: 455415
Daikin
Réf fabricant: 5016358
± 3 jours ouvrés
41,14 € TTC
F3.1 page 1 Sealing material

Daikin
Réf fabricant: 5035664
avec délai
sur devis
Plaque arriere avec etancheite 3p507129- Daikin 5020704
F4 page 1 Plaque arriere avec etancheite 3p507129-
Code article PEX: 682060
Daikin
Réf fabricant: 5020704
± 3 jours ouvrés
14,64 € TTC
Plaque laterale gauche (tole) (peinture) Daikin 5020425
F5 page 1 Plaque laterale gauche (tole) (peinture)
Code article PEX: 744511
Daikin
Réf fabricant: 5020425
± 3 jours ouvrés
14,11 € TTC
Top plate assy (sheet metal) Daikin 5020426
F6 page 1 Top plate assy (sheet metal)
Code article PEX: 682025
Daikin
Réf fabricant: 5020426
± 3 jours ouvrés
29,69 € TTC
Top plate (sheet metal) Daikin 5020427
F6.1 page 1 Top plate (sheet metal)
Code article PEX: 682026
Daikin
Réf fabricant: 5020427
± 3 jours ouvrés
30,31 € TTC
Mousse protec. 150x 15x t5 4p209839-1 Daikin 1839009
F6.2 page 1 Mousse protec. 150x 15x t5 4p209839-1
Code article PEX: 443033
Daikin
Réf fabricant: 1839009
± 3 jours ouvrés
18,14 € TTC
Materiau d etancheite Daikin 1772322
F6.3 page 1 Materiau d etancheite
Code article PEX: 744104
Daikin
Réf fabricant: 1772322
± 3 jours ouvrés
7,42 € TTC
F7 page 1 Drip proof cover assy

Daikin
Réf fabricant: 5020428
avec délai
sur devis
Cache coffret electrique Daikin 150424J
F7.1 page 1 Cache coffret electrique
Code article PEX: 440703
Daikin
Réf fabricant: 150424J
± 3 jours ouvrés
23,86 € TTC
F7.2 page 1 Collective indications label

Daikin
Réf fabricant: 5020429
avec délai
sur devis
F8 page 1 Multiple selection required

Daikin
Réf fabricant: _
avec délai
sur devis
Ensemble tole avant 3p210851-2 Daikin 1839117
F8.1 page 1 Ensemble tole avant 3p210851-2
Code article PEX: 443045
Daikin
Réf fabricant: 1839117
± 3 jours ouvrés
62,10 € TTC
Etiquette daikin 3sb61287-5 Daikin 1853966
F8.2 page 1 Etiquette daikin 3sb61287-5
Code article PEX: 443336
Daikin
Réf fabricant: 1853966
± 3 jours ouvrés
35,24 € TTC
Etiquette inverter (r32) 3p363579-1 Daikin 4015454
F8.3 page 1 Etiquette inverter (r32) 3p363579-1
Code article PEX: 448832
Daikin
Réf fabricant: 4015454
± 3 jours ouvrés
6,22 € TTC
Support moteur ventil 3p374950-1 Daikin 5015920
F9 page 1 Support moteur ventil 3p374950-1
Code article PEX: 455261
Daikin
Réf fabricant: 5015920
± 3 jours ouvrés
40,46 € TTC
K1 page 1 Cushion (eps) (top)

Daikin
Réf fabricant: 5020438
avec délai
sur devis
K2 page 1 Packing case

Daikin
Réf fabricant: 5020439
avec délai
sur devis
Couvercle 4p258648-1 Daikin 5010883
K3 page 1 Couvercle 4p258648-1
Code article PEX: 453218
Daikin
Réf fabricant: 5010883
± 3 jours ouvrés
sur devis
K4 page 1 Cushion (eps) (bottom)

Daikin
Réf fabricant: 5020440
avec délai
sur devis
K5 page 1 Packing case (bottom)

Daikin
Réf fabricant: 5020441
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Daikin RXTP35N2V1B9 ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
