Unité externe Daikin RZAG125N7Y1B

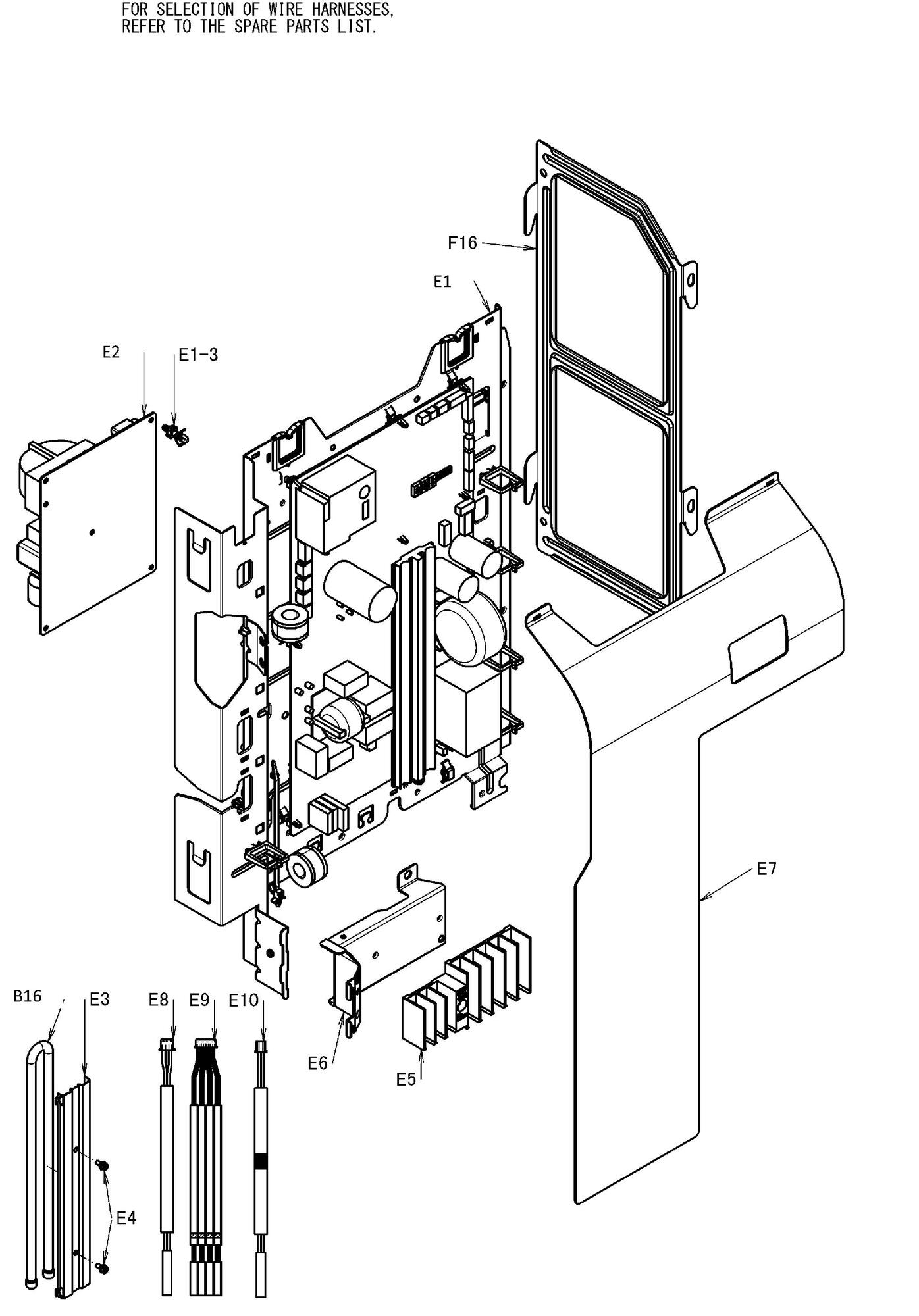

page 1

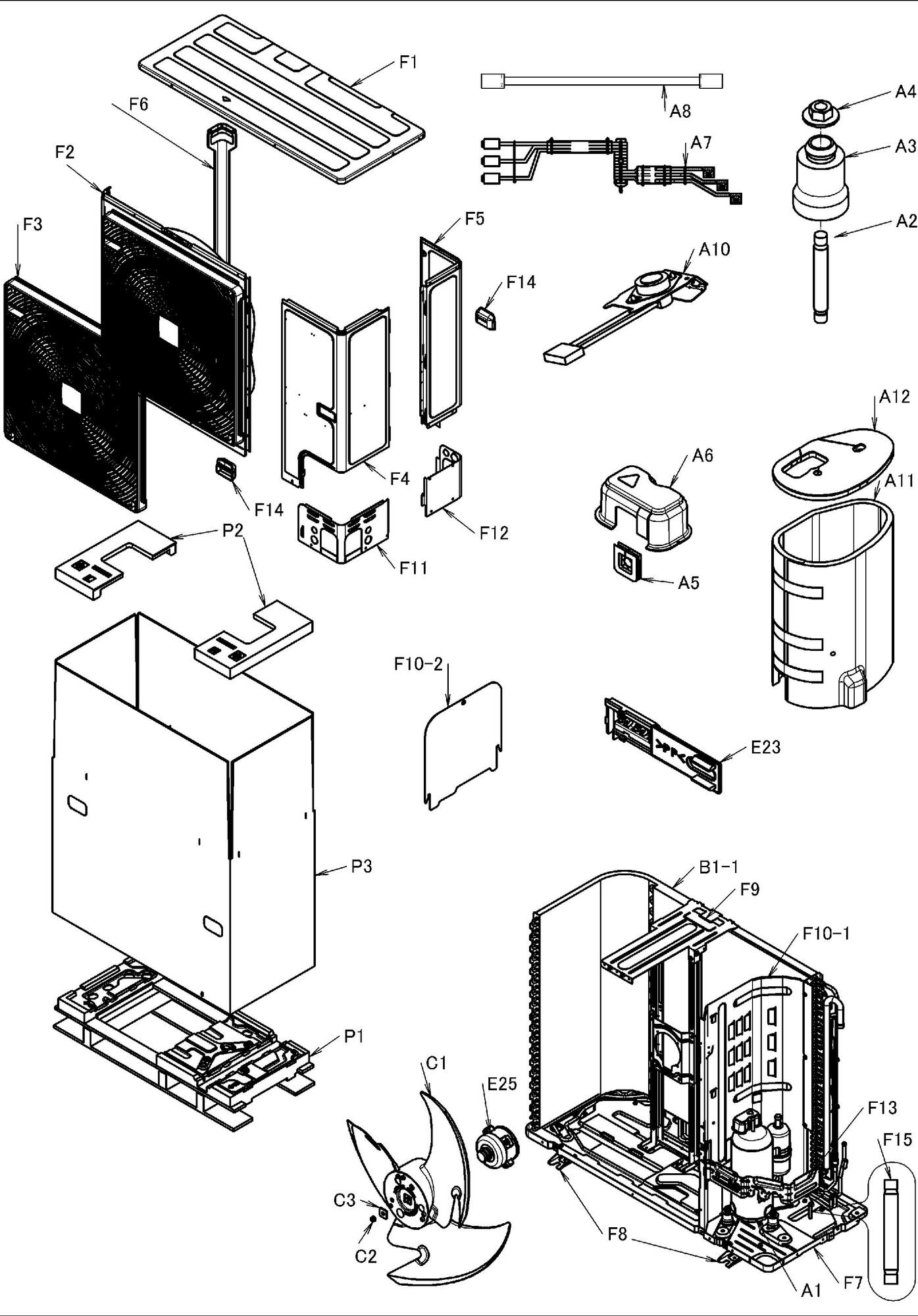

page 2

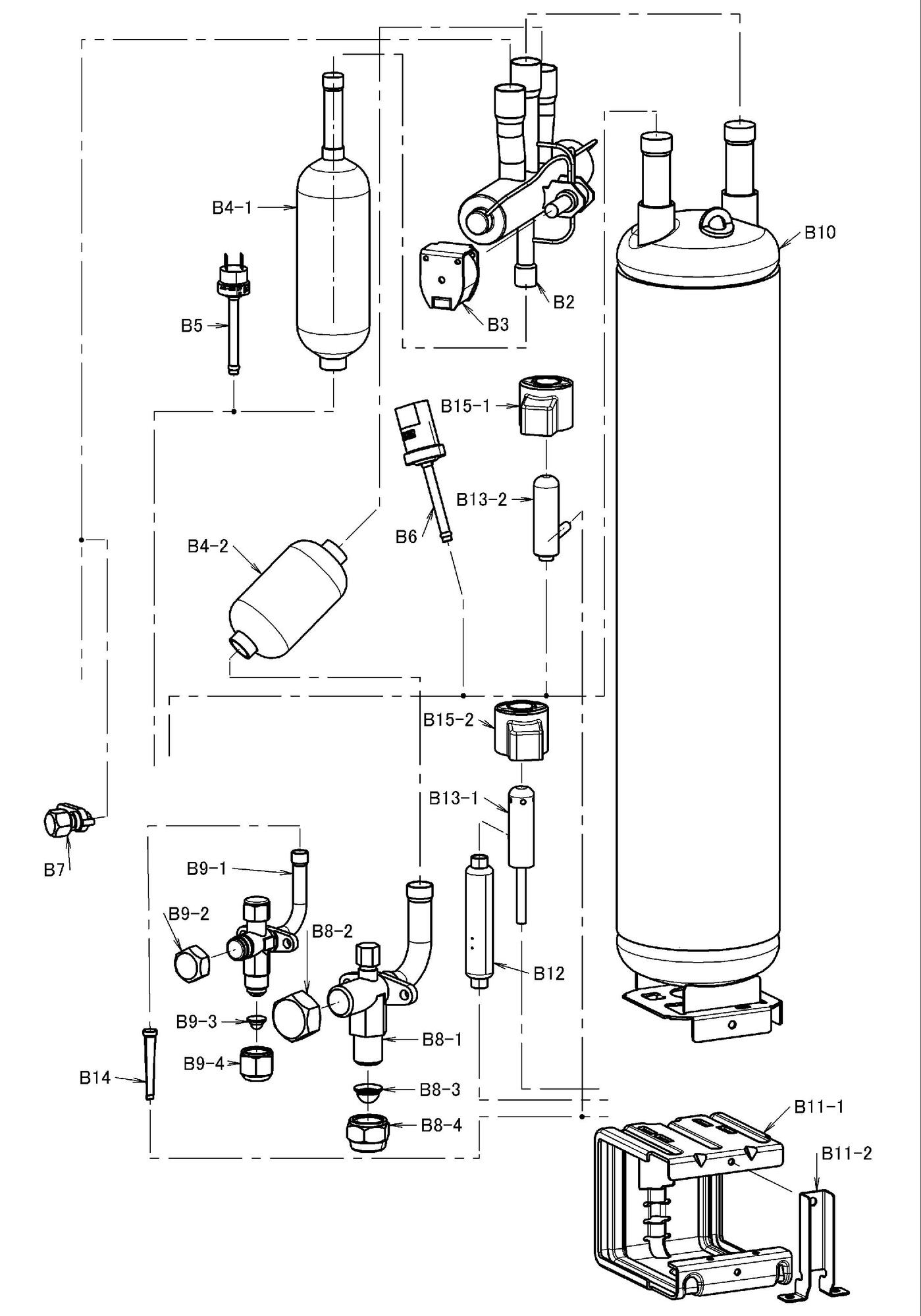

page 3

Position

Schéma

5024694	Compr. 2y350bpay1p#c	A1
5028825	Relais surchauffe 3p573437-1	A10
5028830	Comp.soundproof insulation(body)	A11
5019508	Comp.soundproof	A12
5019811	Vis compresseur 4p299318-1 rzasg71m2v1b	A2
5016642	Silent bloc 3p386578-2 d	A3
390204J	Ecrou avec rondelle r4911377-1	A4
040139J	Silent bloc 1mu28nfv	A5
5028821	Terminal cover	A6
5028824	Wire harness assy (compressor)	A7
5028827	Wire harness assy	A8
5028833	Echangeur 2p531590-1	B1-1
5024723	Bouteille liquide 3p549735-1 d	B10
5028834	Accumulator leg	B11-1
5028835	Accumulator leg (support)	B11-2
232025J	Filtre tuyauterie fi233 r3269031-7	B12
5012494	Corps electrovanne 3s500031-1	B13-1
5012496	Corps detenteur 3s500041-1	B13-2
5016645	Filtre	B14
5017101	Bobine electrovanne 3p392149-5	B15-1
5024702	Bobine electrovanne 3p392149-9 k	B15-2
_	Multiple selection required; order b16-2 + b16-3	B16
5028836	Refrigerant pipe	B16-2
5013977	Grease	B16-3
5019513	Corps vanne 4 voies 3sa52118-1	B2
5017099	Bobine vanne 4 voies 3p282308-2	B3
5023149	Muffler	B4-1
139585J	Silencieux 4p103383-1	B4-2
5029980	Pressostat hp 3p125350-51	B5
5024696	Pressostat bp 3sa45031-53 n	B6
5015454	Prise de pression 3s560018-1	B7
300975P	Vanne d arret 3sa58064-1	B8-1
139571J	Bouchon de vanne de service ex1395718	B8-2
301221P	Flare cap packing	B8-3
300076P	Ecrou 5/8" fns-5 5/8	B8-4
300981P	Vanne d arret 3sa58067-1	B9-1
5019516	Stop valve cap	B9-2
301220P	Flare cap 3/8	B9-3
300987P	Flare nut 3/8	B9-4
5024704	Helice 3p563633-1 g	C1
5019018	Fixation helice ha4039-4	C2
5024882	Rondelle 4pa19902-2	C3
_	Multiple selection required; order item e1-1 + e1-2	E1
5034678	Platine 3p560644-2 e EC15006-25(C)	E1-1
5013977	Grease	E1-2
5019540	Entretoise fixation pcb 4p071700-3	E1-3
5019552	H_sonde 4p212071-4	E10
5028841	Wire harness assy (hps)	E11
5019556	Wire harness assy	E12
5019567	Wire harness assy	E19
_	Multiple selection required; order item e2-1 + e2-2	E2
5024623	Platine a2p ec15017-1(a) /2p441038-1a	E2-1
5013977	Grease	E2-2
5019566	Wire harness assy	E20
301226P	Support sonde 3p136732-1	E23
300847P	Support sonde 4pa38890-1	E24
5024703	Moteur vent. 3sb40787-1 a	E25
5013709	Couvercle de dissipeur de chaleur	E3
5013710	Vis couvercle de dissipeur de chaleur	E4
5019545	Terminal block hp-t3041-d3c3-l HP-T3041-D3C3-L	E5
5028837	Terminal mounting plate	E6
5028839	Insulation sheet assy	E7
5032005	Sonde air 3p590083-1	E8
5032006	Ens. sonde 3p590082-1	E9
5028847	Tole du dessus 3p560607-1	F1
5028859	Partition plate	F10-1
5028860	Couvercle (plaque de separation)	F10-2
5028861	Plaque avant 3p560635-2	F11
5028862	Angle arriere 3p560635-7	F12
5028863	Stop valve mounting plate	F13
5019586	H_poigne 3pa53354-1	F14
5019587	Boulon du compresseur 4pa16309-1-ka	F15
5028846	El.compo.mounting plate support	F16
5028848	Tole de avant 2p560608-1	F2
5028849	Grille refoulement 3p560686-1	F3
5028852	Tole avant 3p560680-3	F4
5028853	Tole arriere 2p560610-1	F5
5028854	Coin arriere fauche 3p560635-7	F6
5028855	Bottom frame assy	F7
5028856	Stand(leg)	F8
5028858	Fan motor stand assy	F9
5028864	Packing case (bottom tray)	P1
5028865	Cushion top	P2
5028866	Packing case assy	P3

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité externe Daikin RZAG125N7Y1B


Position vue éclatée

Article

Référence fabricant

Disponibilité et prix

Compr. 2y350bpay1p#c

Code article PEX: 682927

Daikin

Réf fabricant: 5024694

± 3 jours ouvrés

1 141,67 € TTC

Relais surchauffe 3p573437-1

Code article PEX: 683146

Daikin

Réf fabricant: 5028825

± 3 jours ouvrés

61,56 € TTC

A11 page 2

Comp.soundproof insulation(body)

Daikin

Réf fabricant: 5028830

avec délai

sur devis

Comp.soundproof

Code article PEX: 681891

Daikin

Réf fabricant: 5019508

± 3 jours ouvrés

63,50 € TTC

Vis compresseur 4p299318-1 rzasg71m2v1b

Code article PEX: 681933

Daikin

Réf fabricant: 5019811

± 3 jours ouvrés

4,74 € TTC

Silent bloc 3p386578-2 d

Code article PEX: 455562

Daikin

Réf fabricant: 5016642

± 3 jours ouvrés

13,84 € TTC

Ecrou avec rondelle r4911377-1

Code article PEX: 447693

Daikin

Réf fabricant: 390204J

± 3 jours ouvrés

sur devis

Silent bloc 1mu28nfv

Code article PEX: 434908

Daikin

Réf fabricant: 040139J

± 3 jours ouvrés

9,48 € TTC

Terminal cover

Code article PEX: 683142

Daikin

Réf fabricant: 5028821

± 3 jours ouvrés

13,03 € TTC

Wire harness assy (compressor)

Code article PEX: 683145

Daikin

Réf fabricant: 5028824

± 3 jours ouvrés

54,11 € TTC

Wire harness assy

Code article PEX: 683147

Daikin

Réf fabricant: 5028827

± 3 jours ouvrés

14,62 € TTC

Echangeur 2p531590-1

Code article PEX: 683151

Daikin

Réf fabricant: 5028833

± 3 jours ouvrés

1 574,18 € TTC

Bouteille liquide 3p549735-1 d

Code article PEX: 682939

Daikin

Réf fabricant: 5024723

± 3 jours ouvrés

319,22 € TTC

B11-1 page 3

Accumulator leg

Daikin

Réf fabricant: 5028834

avec délai

sur devis

Accumulator leg (support)

Code article PEX: 683152

Daikin

Réf fabricant: 5028835

± 3 jours ouvrés

192,62 € TTC

Filtre tuyauterie fi233 r3269031-7

Code article PEX: 445283

Daikin

Réf fabricant: 232025J

± 3 jours ouvrés

29,80 € TTC

Corps electrovanne 3s500031-1

Code article PEX: 453844

Daikin

Réf fabricant: 5012494

± 3 jours ouvrés

38,28 € TTC

Corps detenteur 3s500041-1

Code article PEX: 453846

Daikin

Réf fabricant: 5012496

± 3 jours ouvrés

52,82 € TTC

Filtre

Code article PEX: 681520

Daikin

Réf fabricant: 5016645

± 3 jours ouvrés

10,15 € TTC

Bobine electrovanne 3p392149-5

Code article PEX: 455729

Daikin

Réf fabricant: 5017101

± 3 jours ouvrés

43,90 € TTC

Bobine electrovanne 3p392149-9 k

Code article PEX: 682932

Daikin

Réf fabricant: 5024702

± 3 jours ouvrés

37,92 € TTC

B16 page 3

Multiple selection required; order b16-2 + b16-3

Daikin

Réf fabricant: _

avec délai

sur devis

B16-2 page 1

Refrigerant pipe

Daikin

Réf fabricant: 5028836

avec délai

sur devis

B16-3 page 3

Grease

Daikin

Réf fabricant: 5013977

avec délai

sur devis

Corps vanne 4 voies 3sa52118-1

Code article PEX: 456315

Daikin

Réf fabricant: 5019513

± 3 jours ouvrés

150,34 € TTC

Bobine vanne 4 voies 3p282308-2

Code article PEX: 455726

Daikin

Réf fabricant: 5017099

± 3 jours ouvrés

26,40 € TTC

B4-1 page 2

Muffler

Daikin

Réf fabricant: 5023149

avec délai

sur devis

Silencieux 4p103383-1

Code article PEX: 679263

Daikin

Réf fabricant: 139585J

± 3 jours ouvrés

147,26 € TTC

Pressostat hp 3p125350-51

Code article PEX: 683172

Daikin

Réf fabricant: 5029980

± 3 jours ouvrés

222,06 € TTC

Pressostat bp 3sa45031-53 n

Code article PEX: 682929

Daikin

Réf fabricant: 5024696

± 3 jours ouvrés

55,50 € TTC

Prise de pression 3s560018-1

Code article PEX: 681422

Daikin

Réf fabricant: 5015454

± 3 jours ouvrés

35,08 € TTC

Vanne d arret 3sa58064-1

Code article PEX: 446242

Daikin

Réf fabricant: 300975P

± 3 jours ouvrés

64,90 € TTC

Bouchon de vanne de service ex1395718

Code article PEX: 439839

Daikin

Réf fabricant: 139571J

± 3 jours ouvrés

sur devis

B8-3 page 3

Flare cap packing

Daikin

Réf fabricant: 301221P

avec délai

sur devis

Ecrou 5/8" fns-5

Code article PEX: 445703

Daikin

Réf fabricant: 300076P

± 3 jours ouvrés

sur devis

Vanne d arret 3sa58067-1

Code article PEX: 446246

Daikin

Réf fabricant: 300981P

± 3 jours ouvrés

35,15 € TTC

Stop valve cap

Code article PEX: 681893

Daikin

Réf fabricant: 5019516

± 3 jours ouvrés

13,92 € TTC

B9-3 page 2

Flare cap

Daikin

Réf fabricant: 301220P

avec délai

sur devis

B9-4 page 2

Flare nut

Daikin

Réf fabricant: 300987P

avec délai

sur devis

Helice 3p563633-1 g

Code article PEX: 682934

Daikin

Réf fabricant: 5024704

± 3 jours ouvrés

183,11 € TTC

Fixation helice ha4039-4

Code article PEX: 456208

Daikin

Réf fabricant: 5019018

± 3 jours ouvrés

2,35 € TTC

Rondelle 4pa19902-2

Code article PEX: 682993

Daikin

Réf fabricant: 5024882

± 3 jours ouvrés

9,94 € TTC

E1 page 3

Multiple selection required; order item e1-1 + e1-2

Daikin

Réf fabricant: _

avec délai

sur devis

Platine 3p560644-2 e

Code article PEX: 683298

Daikin

Réf fabricant: 5034678

± 3 jours ouvrés

819,28 € TTC

E1-2 page 3

Grease

Daikin

Réf fabricant: 5013977

avec délai

sur devis

Entretoise fixation pcb 4p071700-3

Code article PEX: 681896

Daikin

Réf fabricant: 5019540

± 3 jours ouvrés

7,63 € TTC

H_sonde 4p212071-4

Code article PEX: 456335

Daikin

Réf fabricant: 5019552

± 3 jours ouvrés

12,48 € TTC

E11 page 3

Wire harness assy (hps)

Daikin

Réf fabricant: 5028841

avec délai

sur devis

Wire harness assy

Code article PEX: 681902

Daikin

Réf fabricant: 5019556

± 3 jours ouvrés

28,06 € TTC

E19 page 1

Wire harness assy

Daikin

Réf fabricant: 5019567

avec délai

sur devis

E2 page 3

Multiple selection required; order item e2-1 + e2-2

Daikin

Réf fabricant: _

avec délai

sur devis

Platine a2p ec15017-1(a) /2p441038-1a

Code article PEX: 682909

Daikin

Réf fabricant: 5024623

± 3 jours ouvrés

311,39 € TTC

E2-2 page 1

Grease

Daikin

Réf fabricant: 5013977

avec délai

sur devis

E20 page 3

Wire harness assy

Daikin

Réf fabricant: 5019566

avec délai

sur devis

Support sonde 3p136732-1

Code article PEX: 446391

Daikin

Réf fabricant: 301226P

± 3 jours ouvrés

sur devis

Support sonde 4pa38890-1

Code article PEX: 446174

Daikin

Réf fabricant: 300847P

± 3 jours ouvrés

8,83 € TTC

Moteur vent. 3sb40787-1 a

Code article PEX: 682933

Daikin

Réf fabricant: 5024703

± 3 jours ouvrés

423,24 € TTC

Couvercle de dissipeur de chaleur

Code article PEX: 454390

Daikin

Réf fabricant: 5013709

± 3 jours ouvrés

13,80 € TTC

Vis couvercle de dissipeur de chaleur

Code article PEX: 454392

Daikin

Réf fabricant: 5013710

± 3 jours ouvrés

4,38 € TTC

Terminal block hp-t3041-d3c3-l

Code article PEX: 681899

Daikin

Réf fabricant: 5019545

± 3 jours ouvrés

24,24 € TTC

E6 page 3

Terminal mounting plate

Daikin

Réf fabricant: 5028837

avec délai

sur devis

E7 page 1

Insulation sheet assy

Daikin

Réf fabricant: 5028839

avec délai

sur devis

Sonde air 3p590083-1

Code article PEX: 683213

Daikin

Réf fabricant: 5032005

± 3 jours ouvrés

25,08 € TTC

Ens. sonde 3p590082-1

Code article PEX: 683214

Daikin

Réf fabricant: 5032006

± 3 jours ouvrés

106,72 € TTC

Tole du dessus 3p560607-1

Code article PEX: 683153

Daikin

Réf fabricant: 5028847

± 3 jours ouvrés

211,43 € TTC

F10-1 page 2

Partition plate

Daikin

Réf fabricant: 5028859

avec délai

sur devis

Couvercle (plaque de separation)

Code article PEX: 744654

Daikin

Réf fabricant: 5028860

± 3 jours ouvrés

sur devis

Plaque avant 3p560635-2

Code article PEX: 683161

Daikin

Réf fabricant: 5028861

± 3 jours ouvrés

26,26 € TTC

Angle arriere 3p560635-7

Code article PEX: 683162

Daikin

Réf fabricant: 5028862

± 3 jours ouvrés

21,58 € TTC

F13 page 2

Stop valve mounting plate

Daikin

Réf fabricant: 5028863

avec délai

sur devis

H_poigne 3pa53354-1

Code article PEX: 681914

Daikin

Réf fabricant: 5019586

± 3 jours ouvrés

11,90 € TTC

Boulon du compresseur 4pa16309-1-ka

Code article PEX: 681915

Daikin

Réf fabricant: 5019587

± 3 jours ouvrés

10,38 € TTC

F16 page 2

El.compo.mounting plate support

Daikin

Réf fabricant: 5028846

avec délai

sur devis

Tole de avant 2p560608-1

Code article PEX: 683154

Daikin

Réf fabricant: 5028848

± 3 jours ouvrés

259,00 € TTC

Grille refoulement 3p560686-1

Code article PEX: 683155

Daikin

Réf fabricant: 5028849

± 3 jours ouvrés

115,38 € TTC

Tole avant 3p560680-3

Code article PEX: 683158

Daikin

Réf fabricant: 5028852

± 3 jours ouvrés

171,91 € TTC

Tole arriere 2p560610-1

Code article PEX: 683159

Daikin

Réf fabricant: 5028853

± 3 jours ouvrés

165,58 € TTC

Coin arriere fauche 3p560635-7

Code article PEX: 683160

Daikin

Réf fabricant: 5028854

± 3 jours ouvrés

53,02 € TTC

F7 page 1

Bottom frame assy

Daikin

Réf fabricant: 5028855

avec délai

sur devis

F8 page 3

Stand(leg)

Daikin

Réf fabricant: 5028856

avec délai

sur devis

F9 page 1

Fan motor stand assy

Daikin

Réf fabricant: 5028858

avec délai

sur devis

P1 page 1

Packing case (bottom tray)

Daikin

Réf fabricant: 5028864

avec délai

sur devis

P2 page 3

Cushion top

Daikin

Réf fabricant: 5028865

avec délai

sur devis

Packing case assy

Code article PEX: 683163

Daikin

Réf fabricant: 5028866

obsolète

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Daikin RZAG125N7Y1B ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
