Unité externe Daikin RZQSG100L8V1B9



page 1
page 2
page 3
Pièces détachées Unité externe Daikin RZQSG100L8V1B9 chez Pièces Express


Référence fabricant
Position Schéma

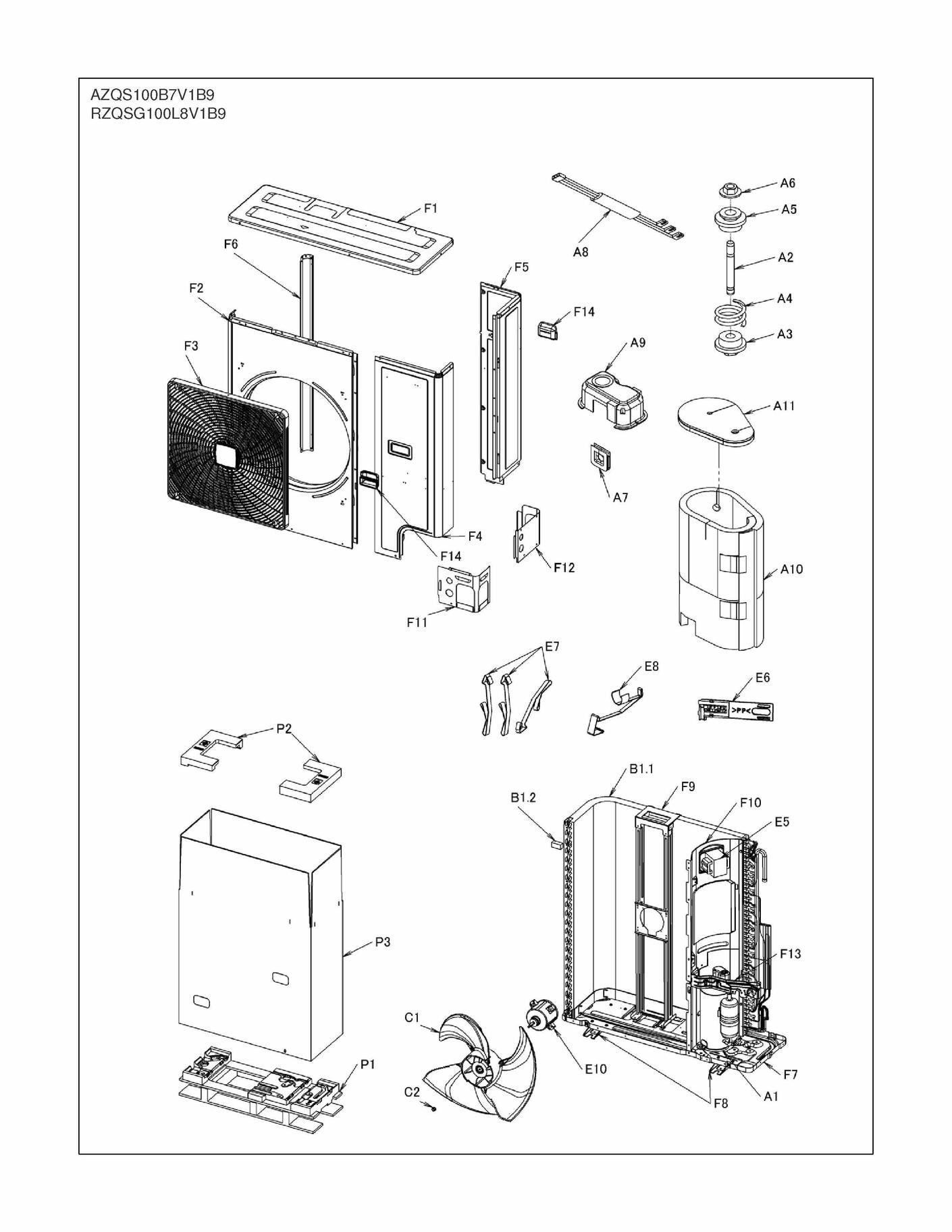

5008620 Compresseur 2yc63sxd#c 2YC63SXD#C Code-321 A1
5008623 Comp.soundproof A10
5008525 Isolation compresseur 3p305569-1 A11
0768508 Compressor mounting bolt A2
390215 Spring holder lower (2) w405039-2a A3
390208 Mounting spring A4
0960397 Support sup ressort A5
390204 Washer(nut with washar) A6
0401393 Gaine pour cable de puissance A7
5008621 Wire harness assy A8
1262647 Couvercle bornier compresseur 3pd03148-1 A9

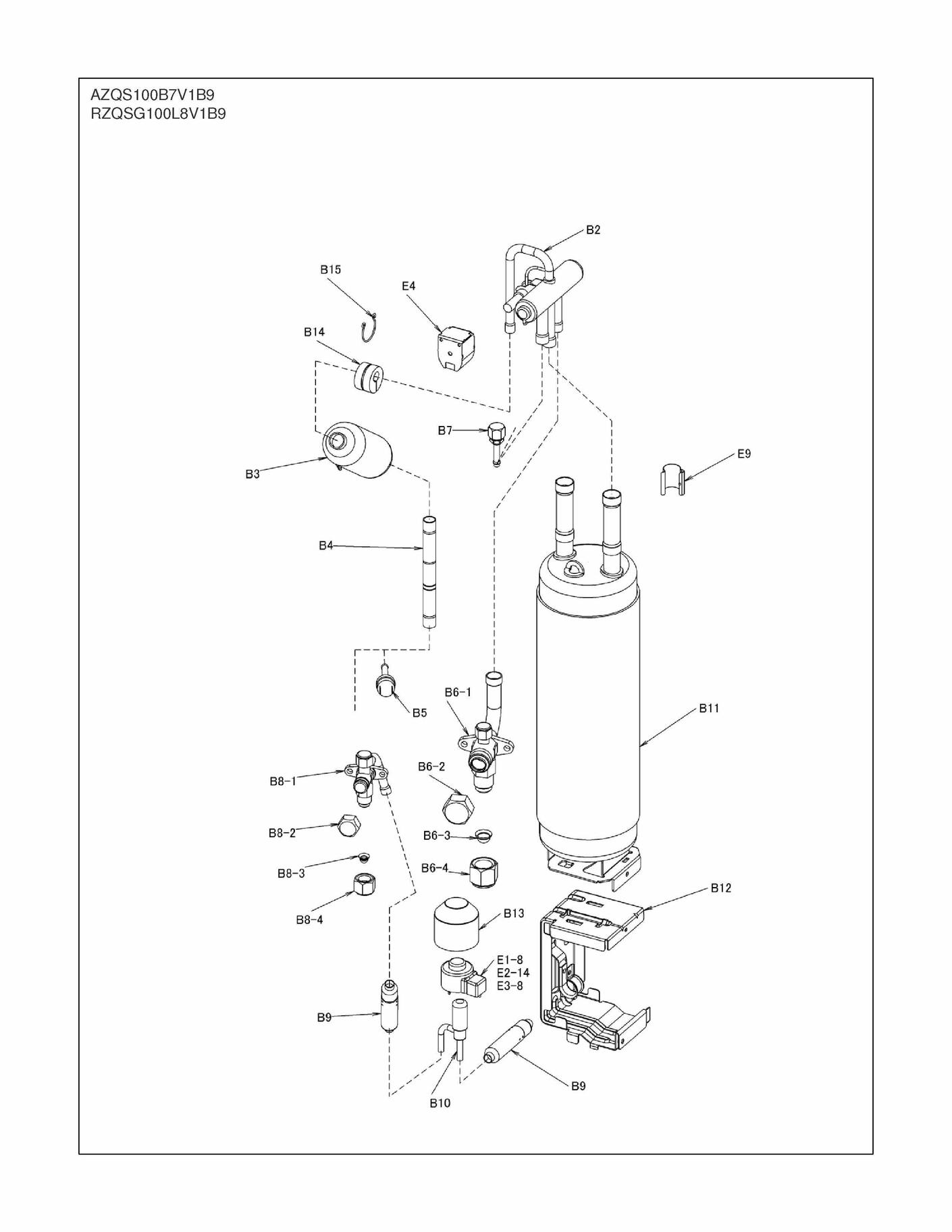

_ Heat exchanger B1
5009200 Echangeur a air 2p294931-1 B1.1
5008529 Protection coude condenseur 4p012654-1 B1.2
1686856 Motor operated valve body B10
5008627 Bouteille accumulatrice 3p296056-1 B11
5008531 Mounting plate B12
0650304 Bouchon detendeur 4pa55176-1 B13
980752J Piping weight(for 12.7) B14
980761J Support hg 4001-ki B15
5012207 Corps v4v 3sa52101-1 B2
0970123 Filtre refrigerant 4pa59222-1 B3
1076389 Vanne de controle 4sa27011-1 id12,9x140 B4
5008508 R*pressostat hp 3p128341-51 B5
1623709 Stop valve assy B6-1
1395718 Valve cap B6-2
250204 Raccord flare 5/8 B6-3
300076P Ecrou 5/8" fns-5 B6-4
159974J Prise de pression 3sa58068-1 B7
1427444 Stop valve assy B8-1
0454328 Stop valve cap B8-2
301220P Flare cap 3/8 B8-3
300074P Flare nut 3/8 B8-4
232025 Filtre fi233 r3269031-7b B9
5008502 Helice de ventil 2p287499-1 C1
847003 Fan retaining nut C2

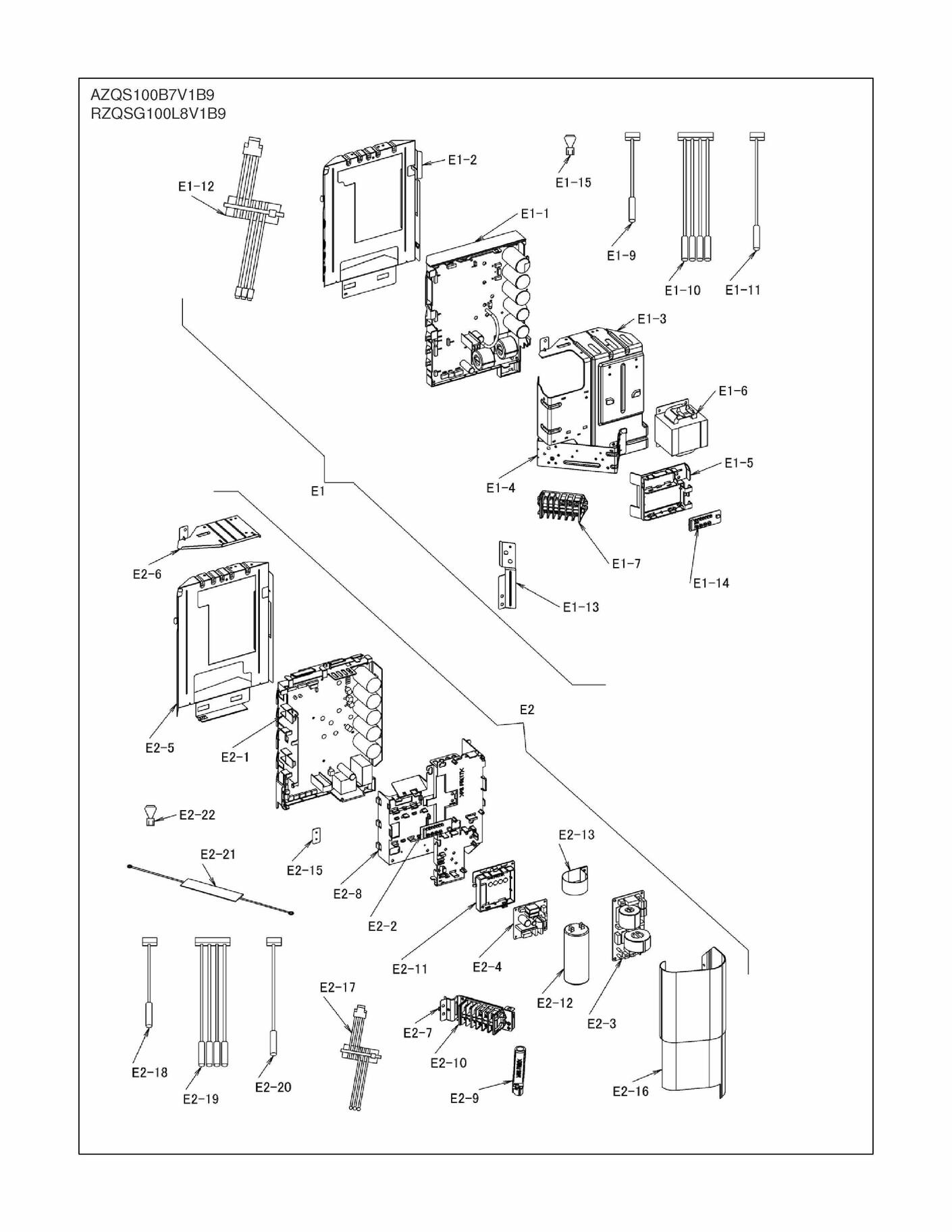

5012759 El.compo.assy E1
5012760 Platine principale a1p 2p272530-3 EC13061 E1-1
5008599 Sonde 4p263491-2 E1-10
1846386 H_sonde 4p212071-1 E1-11
5008602 Cable compresseur 4p263778-1 E1-12
5008634 Mounting plate (partition) E1-13
2019125 Platine principale a1p 2p263694-2 EC09053 E1-14
065337J Resistance config t.100 j112 13,0koh E1-15
5008592 Cache platine 2p206223-4 E1-2
5008594 Cache platine 2p292907-1 E1-3
5008596 Plaque fixation platine 2p293079-1 E1-4
5008597 Pcb mounting plate(service) E1-5
188558J Reacteur 3p208995-1 E1-6
105030J Bornier erhq*aav3 E1-7
5008604 Bobine electrovanne 4p289260-1 E1-8
1868540 Sonde d air 4p213879-1 E1-9
5008607 Moteur de ventilation 3p213822-3 E10
5011756 Bobine vanne 4 voies 4p354220-1 E4
1571327 Support sonde 3p136732-1 E6
0423968 Support sonde 4pa38890-1 E7
0692531 Support sonde refoulement 4pa59769-1 E8
5008532 Feeler bulb clamp E9
5008536 Capot 4p301740-1 F1
5008617 Partition plate sticking F10
301232P Couvercle 3pw29767-1 F11
301233P Cache tuyeauterie arriere 3pw29767-2 F12
1701692 Support vanne d arret 2p163294-4 F13
0625252 H_poignee 3pa53354-1 F14
5009203 Tole avant 3p301741-2 b F2
5008520 Grille de refoulement 3p302660-1 F3
5012762 Front plate 2 sticking F4
5008613 Panneau arriere cote droit 3p302662-1 F5
5008614 Tole arriere 3p301719-8 F6
5009206 Bac a condensat F7
5008516 Support bac a condensat 3p290847-1 F8
5008616 Support moteur 3p301440-1 F9
5008524 Carton emballage basse 3p304164-1 P1
P10012 Cushion top P2
5008619 Carton d emballage 2p304168-1 P3


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte










Pièces détachées contenues dans cet appareil Unité externe Daikin RZQSG100L8V1B9



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Compresseur 2yc63sxd#c Daikin 5008620
Compresseur 2yc63sxd#c
Code article PEX: 452325
Daikin
Réf fabricant: 5008620
± 3 jours ouvrés
965,72 € TTC
A10 page 3 Comp.soundproof

Daikin
Réf fabricant: 5008623
avec délai
sur devis
Isolation compresseur 3p305569-1 Daikin 5008525
Isolation compresseur 3p305569-1
Code article PEX: 452283
Daikin
Réf fabricant: 5008525
± 3 jours ouvrés
12,52 € TTC
A2 page 3 Compressor mounting bolt

Daikin
Réf fabricant: 0768508
avec délai
sur devis
Spring holder lower (2) w405039-2a Daikin 390215
Spring holder lower (2) w405039-2a
Code article PEX: 447697
Daikin
Réf fabricant: 390215
± 3 jours ouvrés
5,39 € TTC
A4 page 1 Mounting spring

Daikin
Réf fabricant: 390208
avec délai
sur devis
Support sup ressort Daikin 0960397
Support sup ressort
Code article PEX: 437001
Daikin
Réf fabricant: 0960397
± 3 jours ouvrés
5,50 € TTC
A6 page 3 Washer(nut with washar)

Daikin
Réf fabricant: 390204
avec délai
sur devis
Gaine pour cable de puissance Daikin 0401393
Gaine pour cable de puissance
Code article PEX: 434909
Daikin
Réf fabricant: 0401393
± 3 jours ouvrés
8,05 € TTC
A8 page 3 Wire harness assy

Daikin
Réf fabricant: 5008621
avec délai
sur devis
Couvercle bornier compresseur 3pd03148-1 Daikin 1262647
Couvercle bornier compresseur 3pd03148-1
Code article PEX: 438941
Daikin
Réf fabricant: 1262647
± 3 jours ouvrés
4,39 € TTC
B1 page 3 Heat exchanger

Daikin
Réf fabricant: _
avec délai
sur devis
Echangeur a air 2p294931-1 Daikin 5009200
Echangeur a air 2p294931-1
Code article PEX: 452557
Daikin
Réf fabricant: 5009200
± 3 jours ouvrés
1 605,11 € TTC
Protection coude condenseur 4p012654-1 Daikin 5008529
Protection coude condenseur 4p012654-1
Code article PEX: 452287
Daikin
Réf fabricant: 5008529
± 3 jours ouvrés
4,46 € TTC
B10 page 1 Motor operated valve body

Daikin
Réf fabricant: 1686856
avec délai
sur devis
Bouteille accumulatrice 3p296056-1 Daikin 5008627
Bouteille accumulatrice 3p296056-1
Code article PEX: 452330
Daikin
Réf fabricant: 5008627
± 3 jours ouvrés
339,24 € TTC
B12 page 3 Mounting plate

Daikin
Réf fabricant: 5008531
avec délai
sur devis
Bouchon detendeur 4pa55176-1 Daikin 0650304
Bouchon detendeur 4pa55176-1
Code article PEX: 435834
Daikin
Réf fabricant: 0650304
± 3 jours ouvrés
9,31 € TTC
B14 page 2 Piping weight(for 12.7)

Daikin
Réf fabricant: 980752J
avec délai
sur devis
Support hg 4001-ki Daikin 980761J
Support hg 4001-ki
Code article PEX: 458817
Daikin
Réf fabricant: 980761J
± 3 jours ouvrés
6,36 € TTC
Corps v4v 3sa52101-1 Daikin 5012207
Corps v4v 3sa52101-1
Code article PEX: 681263
Daikin
Réf fabricant: 5012207
± 3 jours ouvrés
103,31 € TTC
Filtre refrigerant 4pa59222-1 Daikin 0970123
Filtre refrigerant 4pa59222-1
Code article PEX: 437096
Daikin
Réf fabricant: 0970123
± 3 jours ouvrés
208,14 € TTC
Vanne de controle 4sa27011-1 id12,9x140 Daikin 1076389
Vanne de controle 4sa27011-1 id12,9x140
Code article PEX: 437756
Daikin
Réf fabricant: 1076389
± 3 jours ouvrés
84,88 € TTC
R*pressostat hp 3p128341-51 Daikin 5008508
R*pressostat hp 3p128341-51
Code article PEX: 452271
Daikin
Réf fabricant: 5008508
en stock
32,92 € TTC
B6-1 page 3 Stop valve assy

Daikin
Réf fabricant: 1623709
avec délai
sur devis
B6-2 page 2 Valve cap

Daikin
Réf fabricant: 1395718
avec délai
sur devis
Raccord flare 5/8 Daikin 250204
Raccord flare 5/8
Code article PEX: 445370
Daikin
Réf fabricant: 250204
± 3 jours ouvrés
7,00 € TTC
Ecrou 5/8" fns-5 Daikin 300076P
Ecrou 5/8" fns-5
Code article PEX: 445703
Daikin
Réf fabricant: 300076P
± 3 jours ouvrés
14,68 € TTC
Prise de pression 3sa58068-1 Daikin 159974J
Prise de pression 3sa58068-1
Code article PEX: 441277
Daikin
Réf fabricant: 159974J
± 3 jours ouvrés
22,37 € TTC
B8-1 page 1 Stop valve assy

Daikin
Réf fabricant: 1427444
avec délai
sur devis
B8-2 page 1 Stop valve cap

Daikin
Réf fabricant: 0454328
avec délai
sur devis
B8-3 page 3 Flare cap 3/8

Daikin
Réf fabricant: 301220P
avec délai
sur devis
B8-4 page 2 Flare nut 3/8

Daikin
Réf fabricant: 300074P
avec délai
sur devis
Filtre fi233 r3269031-7b Daikin 232025
Filtre fi233 r3269031-7b
Code article PEX: 445282
Daikin
Réf fabricant: 232025
± 3 jours ouvrés
58,14 € TTC
Helice de ventil 2p287499-1 Daikin 5008502
Helice de ventil 2p287499-1
Code article PEX: 452266
Daikin
Réf fabricant: 5008502
en stock
91,63 € TTC
C2 page 2 Fan retaining nut

Daikin
Réf fabricant: 847003
avec délai
sur devis
E1 page 3 El.compo.assy

Daikin
Réf fabricant: 5012759
avec délai
sur devis
Platine principale a1p 2p272530-3 Daikin 5012760
Platine principale a1p 2p272530-3
Code article PEX: 453922
Daikin
Réf fabricant: 5012760
± 3 jours ouvrés
1 285,39 € TTC
Sonde 4p263491-2 Daikin 5008599
Sonde 4p263491-2
Code article PEX: 452308
Daikin
Réf fabricant: 5008599
± 3 jours ouvrés
109,20 € TTC
H_sonde 4p212071-1 Daikin 1846386
H_sonde 4p212071-1
Code article PEX: 443210
Daikin
Réf fabricant: 1846386
± 3 jours ouvrés
25,96 € TTC
Cable compresseur 4p263778-1 Daikin 5008602
Cable compresseur 4p263778-1
Code article PEX: 452311
Daikin
Réf fabricant: 5008602
± 3 jours ouvrés
252,32 € TTC
E1-13 page 1 Mounting plate (partition)

Daikin
Réf fabricant: 5008634
avec délai
sur devis
Platine principale a1p 2p263694-2 Daikin 2019125
Platine principale a1p 2p263694-2
Code article PEX: 444197
Daikin
Réf fabricant: 2019125
± 3 jours ouvrés
101,57 € TTC
Resistance config t.100 j112 13,0koh Daikin 065337J
Resistance config t.100 j112 13,0koh
Code article PEX: 435847
Daikin
Réf fabricant: 065337J
en stock
9,98 € TTC
Cache platine 2p206223-4 Daikin 5008592
Cache platine 2p206223-4
Code article PEX: 452301
Daikin
Réf fabricant: 5008592
± 3 jours ouvrés
sur devis
Cache platine 2p292907-1 Daikin 5008594
Cache platine 2p292907-1
Code article PEX: 452303
Daikin
Réf fabricant: 5008594
± 3 jours ouvrés
sur devis
Plaque fixation platine 2p293079-1 Daikin 5008596
Plaque fixation platine 2p293079-1
Code article PEX: 452306
Daikin
Réf fabricant: 5008596
± 3 jours ouvrés
sur devis
E1-5 page 3 Pcb mounting plate(service)

Daikin
Réf fabricant: 5008597
avec délai
sur devis
Reacteur 3p208995-1 Daikin 188558J
Reacteur 3p208995-1
Code article PEX: 443507
Daikin
Réf fabricant: 188558J
± 3 jours ouvrés
151,76 € TTC
Bornier erhq*aav3 Daikin 105030J
Bornier erhq*aav3
Code article PEX: 437554
Daikin
Réf fabricant: 105030J
± 3 jours ouvrés
51,46 € TTC
Coil motorized valve Daikin 5008604
Coil motorized valve
Code article PEX: 679871
Daikin
Réf fabricant: 5008604
en stock
41,47 € TTC
Sonde d air 4p213879-1 Daikin 1868540
Sonde d air 4p213879-1
Code article PEX: 443410
Daikin
Réf fabricant: 1868540
± 3 jours ouvrés
21,54 € TTC
Moteur de ventilation 3p213822-3 Daikin 5008607
Moteur de ventilation 3p213822-3
Code article PEX: 452316
Daikin
Réf fabricant: 5008607
± 3 jours ouvrés
390,00 € TTC
Bobine vanne 4 voies 4p354220-1 Daikin 5011756
Bobine vanne 4 voies 4p354220-1
Code article PEX: 453544
Daikin
Réf fabricant: 5011756
± 3 jours ouvrés
20,33 € TTC
Support sonde 3p136732-1 Daikin 1571327
Support sonde 3p136732-1
Code article PEX: 441079
Daikin
Réf fabricant: 1571327
± 3 jours ouvrés
5,59 € TTC
Support sonde 4pa38890-1 Daikin 0423968
Support sonde 4pa38890-1
Code article PEX: 434987
Daikin
Réf fabricant: 0423968

obsolète

Support sonde refoulement 4pa59769-1 Daikin 0692531
Support sonde refoulement 4pa59769-1
Code article PEX: 436127
Daikin
Réf fabricant: 0692531
± 3 jours ouvrés
18,41 € TTC
E9 page 2 Feeler bulb clamp

Daikin
Réf fabricant: 5008532
avec délai
sur devis
Capot 4p301740-1 Daikin 5008536
Capot 4p301740-1
Code article PEX: 452291
Daikin
Réf fabricant: 5008536
± 3 jours ouvrés
178,28 € TTC
F10 page 2 Partition plate sticking

Daikin
Réf fabricant: 5008617
avec délai
sur devis
Couvercle 3pw29767-1 Daikin 301232P
Couvercle 3pw29767-1
Code article PEX: 446396
Daikin
Réf fabricant: 301232P
± 3 jours ouvrés
28,86 € TTC
Cache tuyeauterie arriere 3pw29767-2 Daikin 301233P
Cache tuyeauterie arriere 3pw29767-2
Code article PEX: 446397
Daikin
Réf fabricant: 301233P
± 3 jours ouvrés
22,56 € TTC
Support vanne d arret 2p163294-4 Daikin 1701692
Support vanne d arret 2p163294-4
Code article PEX: 442076
Daikin
Réf fabricant: 1701692
± 3 jours ouvrés
62,90 € TTC
H_poignee 3pa53354-1 Daikin 0625252
H_poignee 3pa53354-1
Code article PEX: 679079
Daikin
Réf fabricant: 0625252
± 3 jours ouvrés
7,04 € TTC
Tole avant 3p301741-2 b Daikin 5009203
Tole avant 3p301741-2 b
Code article PEX: 452560
Daikin
Réf fabricant: 5009203
± 3 jours ouvrés
225,50 € TTC
Grille de refoulement 3p302660-1 Daikin 5008520
Grille de refoulement 3p302660-1
Code article PEX: 452279
Daikin
Réf fabricant: 5008520
± 3 jours ouvrés
106,08 € TTC
F4 page 1 Front plate 2 sticking

Daikin
Réf fabricant: 5012762
avec délai
sur devis
Panneau arriere cote droit 3p302662-1 Daikin 5008613
Panneau arriere cote droit 3p302662-1
Code article PEX: 452321
Daikin
Réf fabricant: 5008613
± 3 jours ouvrés
182,87 € TTC
Tole arriere 3p301719-8 Daikin 5008614
Tole arriere 3p301719-8
Code article PEX: 452322
Daikin
Réf fabricant: 5008614
± 3 jours ouvrés
74,26 € TTC
Bac a condensat Daikin 5009206
Bac a condensat
Code article PEX: 452563
Daikin
Réf fabricant: 5009206
± 3 jours ouvrés
174,55 € TTC
Support bac a condensat 3p290847-1 Daikin 5008516
Support bac a condensat 3p290847-1
Code article PEX: 452275
Daikin
Réf fabricant: 5008516
± 3 jours ouvrés
16,74 € TTC
Support moteur 3p301440-1 Daikin 5008616
Support moteur 3p301440-1
Code article PEX: 452323
Daikin
Réf fabricant: 5008616
± 3 jours ouvrés
84,58 € TTC
Carton emballage basse 3p304164-1 Daikin 5008524
Carton emballage basse 3p304164-1
Code article PEX: 452282
Daikin
Réf fabricant: 5008524
± 3 jours ouvrés
155,46 € TTC
P2 page 1 Cushion top

Daikin
Réf fabricant: P10012
avec délai
sur devis
Carton d emballage 2p304168-1 Daikin 5008619
Carton d emballage 2p304168-1
Code article PEX: 681055
Daikin
Réf fabricant: 5008619
± 3 jours ouvrés
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Daikin RZQSG100L8V1B9 ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
