VOTRE RECHERCHE

Unité externe Daikin RZAG71M7V1B

page 1

page 2

page 3

Position

Schéma

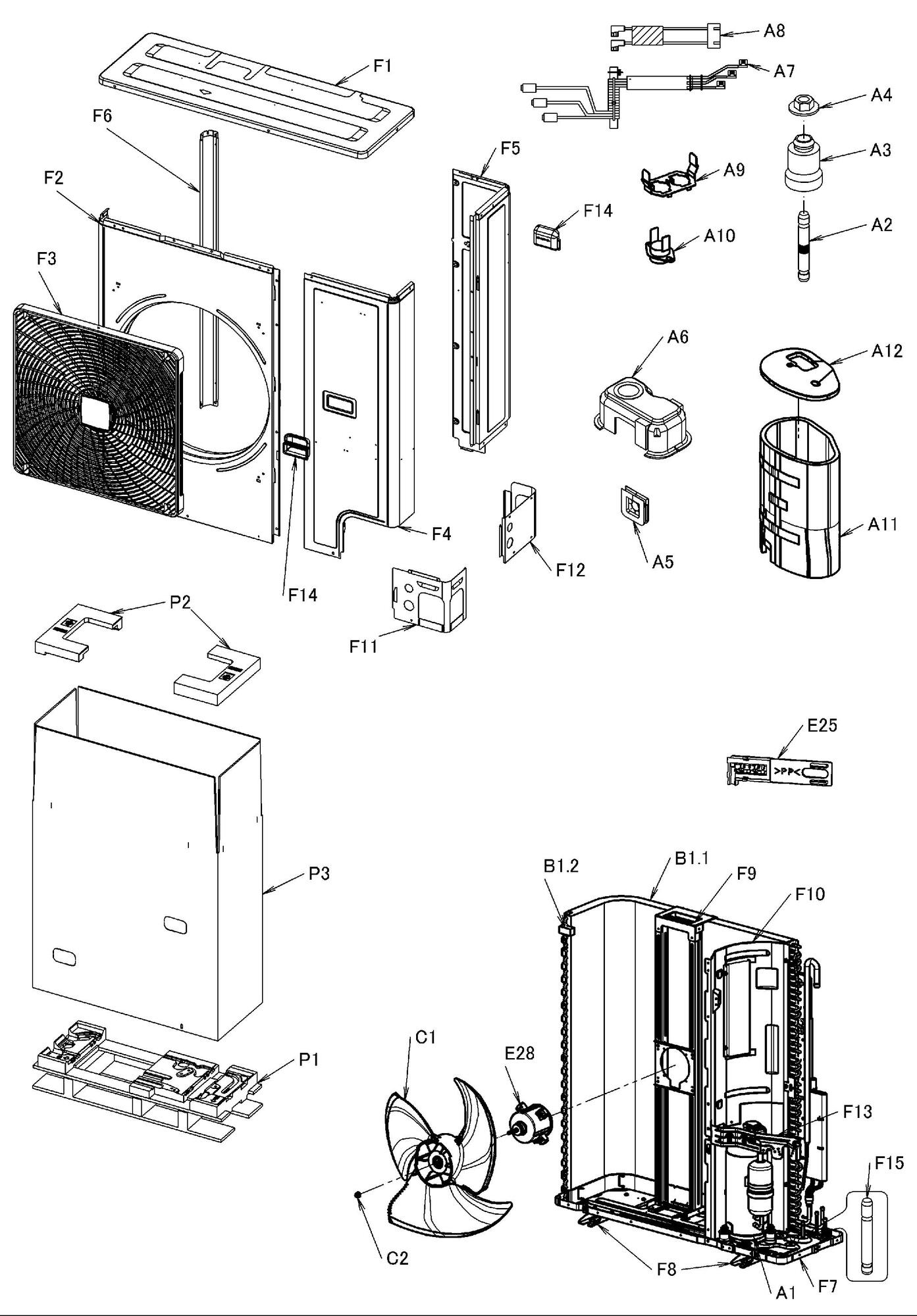

5016678	Compresseur 2yc71dxd#c	A1
5019505	Klixon 3s493002-2	A10
5019506	Comp.soundproof	A11
5019508	Comp.soundproof	A12
5016643	Vis compresseur 4p418649-1	A2
5016642	Silent bloc 3p386578-2 d	A3
5019493	Washer (nut with washer)	A4
5019494	Protection bushing for lead wire	A5
5019495	Terminal cover	A6
5019496	Wire harness assy (compressor)	A7
5019500	Wire harness assy (ol)	A8
5019504	Overload relay mounting plate	A9

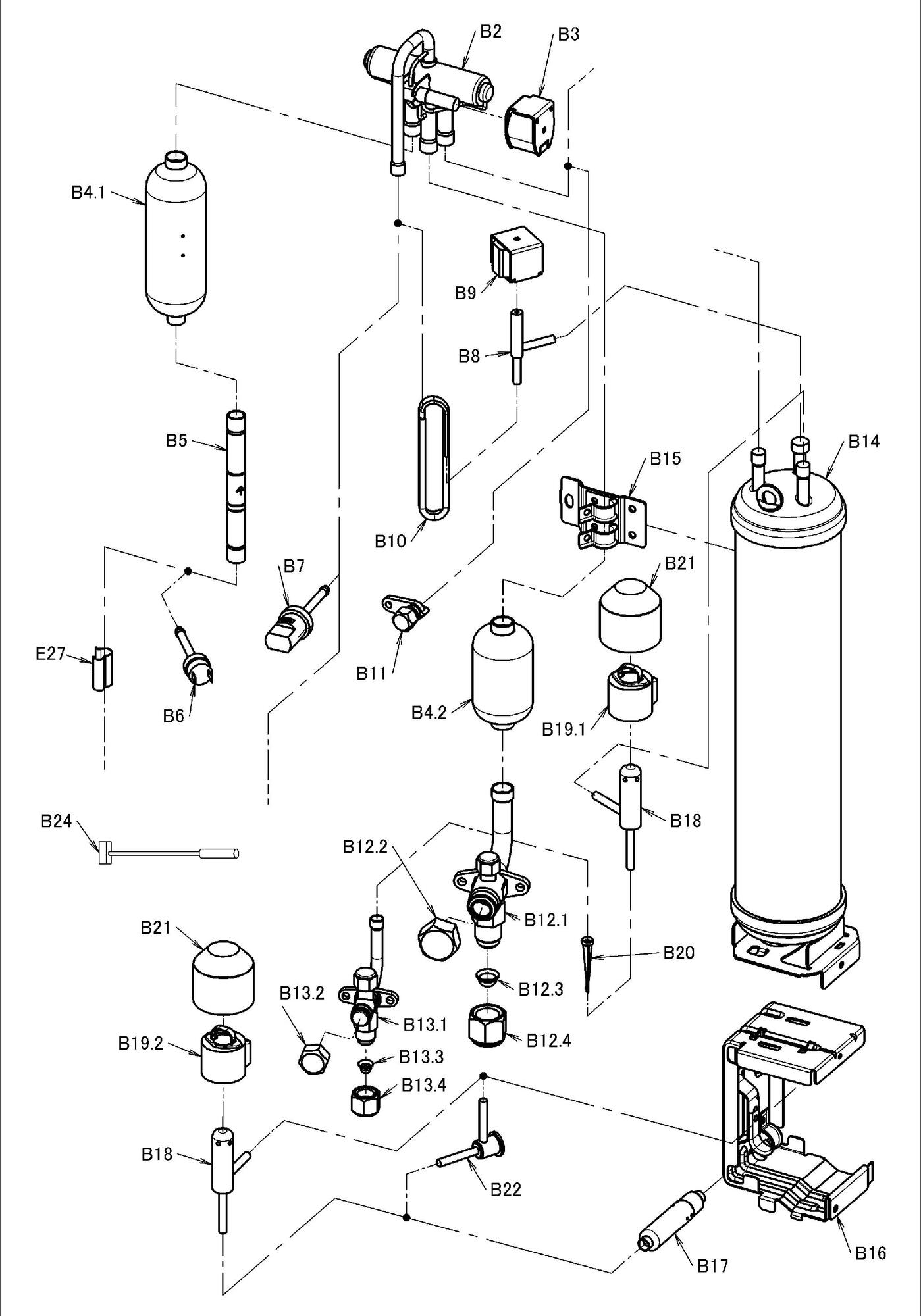

_	Heat exchanger	B1
5019509	Echangeur a air 2p467803-1	B1.1
5008529	Protection coude condenseur 4p012654-1	B1.2
5017098	Tube capillaire 4p351327-1	B10
5015454	Prise de pression 3s560018-1	B11
300975P	Vanne d arret 3sa58064-1	B12.1
139571J	Bouchon de vanne de service ex1395718	B12.2
301221P	Flare cap packing	B12.3
300076P	Ecrou 5/8" fns-5	B12.4
300981P	Vanne d arret 3sa58067-1	B13.1
5019516	Stop valve cap	B13.2
301220P	Flare cap 3/8	B13.3
300987P	Flare nut 3/8	B13.4
5018874	Recepteur de liquide (petit)	B14
5019517	Patch plate (assy)	B15
5008531	Mounting plate	B16
302728P	Filtre fi233 r3269031-7	B17
5012494	Corps electrovanne 3s500031-1	B18
5017101	Bobine electrovanne 3p392149-5	B19.1
5019521	Bobine electrovanne 3p392149-9	B19.2
5017090	Corps vanne 4 voies 3s520002-1	B2
5016645	Filtre	B20
5019522	Water proof cap	B21
5015766	Capteur de pression 3s510003-1	B22
_	Multiple selection required	B23
5019523	Tuyau fluide frigorigene 4p365944-6	B23.1
5013977	Grease	B23.2
5019524	Sonde 4p464366-1	B24
5017099	Bobine vanne 4 voies 3p282308-2	B3
5008537	Filtre 4pa34889-2	B4.1
5017091	Filtre 4p103383-2	B4.2
5012204	Check valve	B5
5008508	R*pressostat hp 3p128341-51	B6
300567P	Low pressure switch	B7
5017097	Electrovanne 3sa52121-1	B8
5019514	Bobine electrovanne 3s400025-2	B9
1864005	Helice 3p209515-1	C1
5019018	Fixation helice ha4039-4	C2
_	Multiple selection required	E1

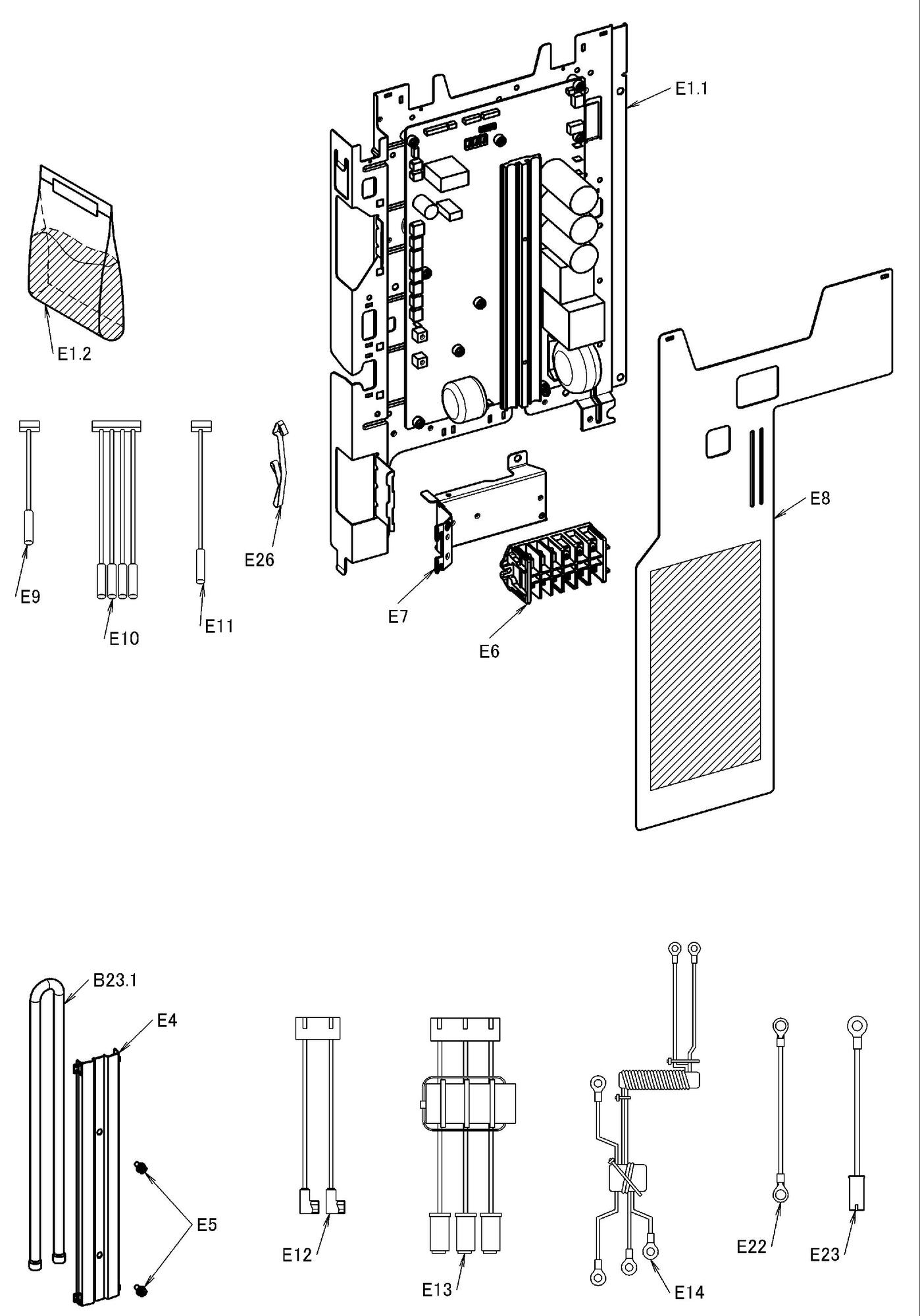

5019530	Platine ctrl mono ec16004-3 3p467790-1d EC16004-3(C)	E1.1
5013977	Grease	E1.2
5019550	Ensemble sonde 3p464362-1	E10
5019552	H_sonde 4p212071-4	E11
5019555	Cable hps 4p464369-1	E12
5019557	Cable	E13
5019559	Cable	E14
5019567	Wire harness assy	E22
5019568	Wire harness assy	E23
301226P	Support sonde 3p136732-1	E25
300847P	Support sonde 4pa38890-1	E26
5017103	Fixation sonde 4p374087-1	E27
5019570	Moteur ventil 2p446745-1a	E28
5019543	Dissipateur chaleur 3p464484-1	E4
5013710	Vis couvercle de dissipeur de chaleur	E5
5019544	Bornier 3sa44006-3-ka	E6
5019546	Terminal mounting plate	E7
5019547	Insulation sheet assy	E8
5019549	Sonde air 4p464368-1	E9
5008536	Capot 4p301740-1	F1
5013724	Tole separation	F10
302741P	Tole cache vanne	F11
5019584	Cache tuyauterie arriere 3pw29767-5	F12
5019585	Stop valve mounting plate	F13
5019586	H_poigne 3pa53354-1	F14
5019587	Boulon du compresseur 4pa16309-1-ka	F15
5008609	Panneau avant 3p301741-2	F2
5008520	Grille de refoulement 3p302660-1	F3
5019572	Tole avant 2 w 3p379691-11	F4
5008613	Panneau arriere cote droit 3p302662-1	F5
5008614	Tole arriere 3p301719-8	F6
5008635	Socle 3p301719-10a	F7
5008516	Support bac a condensat 3p290847-1	F8
5008616	Support moteur 3p301440-1	F9
5008524	Carton emballage basse 3p304164-1	P1
5019588	Coussin superieur	P2
5008619	Carton d emballage 2p304168-1	P3

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité externe Daikin RZAG71M7V1B


Position vue éclatée

Article

Référence fabricant

Disponibilité et prix

Compresseur 2yc71dxd#c

Code article PEX: 455579

Daikin

Réf fabricant: 5016678

± 3 jours ouvrés

911,24 € TTC

Klixon 3s493002-2

Code article PEX: 456310

Daikin

Réf fabricant: 5019505

± 3 jours ouvrés

12,97 € TTC

Comp.soundproof

Code article PEX: 681890

Daikin

Réf fabricant: 5019506

± 3 jours ouvrés

113,87 € TTC

Comp.soundproof

Code article PEX: 681891

Daikin

Réf fabricant: 5019508

± 3 jours ouvrés

60,73 € TTC

Vis compresseur 4p418649-1

Code article PEX: 681519

Daikin

Réf fabricant: 5016643

± 3 jours ouvrés

20,30 € TTC

Silent bloc 3p386578-2 d

Code article PEX: 455562

Daikin

Réf fabricant: 5016642

± 3 jours ouvrés

13,87 € TTC

A4 page 1

Washer (nut with washer)

Daikin

Réf fabricant: 5019493

avec délai

sur devis

A5 page 2

Protection bushing for lead wire

Daikin

Réf fabricant: 5019494

avec délai

sur devis

A6 page 3

Terminal cover

Daikin

Réf fabricant: 5019495

avec délai

sur devis

Wire harness assy (compressor)

Code article PEX: 681887

Daikin

Réf fabricant: 5019496

± 3 jours ouvrés

103,31 € TTC

A8 page 3

Wire harness assy (ol)

Daikin

Réf fabricant: 5019500

avec délai

sur devis

Overload relay mounting plate

Code article PEX: 681889

Daikin

Réf fabricant: 5019504

± 3 jours ouvrés

9,05 € TTC

B1 page 3

Heat exchanger

Daikin

Réf fabricant: _

avec délai

sur devis

Echangeur a air 2p467803-1

Code article PEX: 456311

Daikin

Réf fabricant: 5019509

± 3 jours ouvrés

1 233,79 € TTC

Protection coude condenseur 4p012654-1

Code article PEX: 452287

Daikin

Réf fabricant: 5008529

± 3 jours ouvrés

4,46 € TTC

Tube capillaire 4p351327-1

Code article PEX: 455725

Daikin

Réf fabricant: 5017098

± 3 jours ouvrés

66,76 € TTC

Prise de pression 3s560018-1

Code article PEX: 681422

Daikin

Réf fabricant: 5015454

± 3 jours ouvrés

35,14 € TTC

Vanne d arret 3sa58064-1

Code article PEX: 446242

Daikin

Réf fabricant: 300975P

± 3 jours ouvrés

61,91 € TTC

Bouchon de vanne de service ex1395718

Code article PEX: 439839

Daikin

Réf fabricant: 139571J

± 3 jours ouvrés

19,04 € TTC

B12.3 page 3

Flare cap packing

Daikin

Réf fabricant: 301221P

avec délai

sur devis

Ecrou 5/8" fns-5

Code article PEX: 445703

Daikin

Réf fabricant: 300076P

± 3 jours ouvrés

14,68 € TTC

Vanne d arret 3sa58067-1

Code article PEX: 446246

Daikin

Réf fabricant: 300981P

± 3 jours ouvrés

33,55 € TTC

Stop valve cap

Code article PEX: 681893

Daikin

Réf fabricant: 5019516

± 3 jours ouvrés

13,57 € TTC

B13.3 page 1

Flare cap 3/8

Daikin

Réf fabricant: 301220P

avec délai

sur devis

B13.4 page 2

Flare nut 3/8

Daikin

Réf fabricant: 300987P

avec délai

sur devis

Recepteur de liquide (petit)

Code article PEX: 744486

Daikin

Réf fabricant: 5018874

± 3 jours ouvrés

333,53 € TTC

B15 page 3

Patch plate (assy)

Daikin

Réf fabricant: 5019517

avec délai

sur devis

B16 page 3

Mounting plate

Daikin

Réf fabricant: 5008531

avec délai

sur devis

Filtre fi233 r3269031-7

Code article PEX: 447124

Daikin

Réf fabricant: 302728P

± 3 jours ouvrés

15,80 € TTC

Corps electrovanne 3s500031-1

Code article PEX: 453844

Daikin

Réf fabricant: 5012494

± 3 jours ouvrés

38,38 € TTC

Bobine electrovanne 3p392149-5

Code article PEX: 455729

Daikin

Réf fabricant: 5017101

± 3 jours ouvrés

43,97 € TTC

Bobine electrovanne 3p392149-9

Code article PEX: 456318

Daikin

Réf fabricant: 5019521

± 3 jours ouvrés

112,48 € TTC

Corps vanne 4 voies 3s520002-1

Code article PEX: 455717

Daikin

Réf fabricant: 5017090

± 3 jours ouvrés

77,92 € TTC

Filtre

Code article PEX: 681520

Daikin

Réf fabricant: 5016645

± 3 jours ouvrés

9,16 € TTC

Water proof cap

Code article PEX: 681894

Daikin

Réf fabricant: 5019522

± 3 jours ouvrés

5,65 € TTC

Capteur de pression 3s510003-1

Code article PEX: 455229

Daikin

Réf fabricant: 5015766

± 3 jours ouvrés

78,65 € TTC

B23 page 2

Multiple selection required

Daikin

Réf fabricant: _

avec délai

sur devis

Tuyau fluide frigorigene 4p365944-6

Code article PEX: 681895

Daikin

Réf fabricant: 5019523

± 3 jours ouvrés

65,39 € TTC

B23.2 page 3

Grease

Daikin

Réf fabricant: 5013977

avec délai

sur devis

Sonde 4p464366-1

Code article PEX: 456319

Daikin

Réf fabricant: 5019524

± 3 jours ouvrés

16,51 € TTC

Bobine vanne 4 voies 3p282308-2

Code article PEX: 455726

Daikin

Réf fabricant: 5017099

± 3 jours ouvrés

26,46 € TTC

Filtre 4pa34889-2

Code article PEX: 452292

Daikin

Réf fabricant: 5008537

± 3 jours ouvrés

73,88 € TTC

Filtre 4p103383-2

Code article PEX: 455718

Daikin

Réf fabricant: 5017091

± 3 jours ouvrés

46,73 € TTC

B5 page 2

Check valve

Daikin

Réf fabricant: 5012204

avec délai

sur devis

R*pressostat hp 3p128341-51

Code article PEX: 452271

Daikin

Réf fabricant: 5008508

en stock

32,92 € TTC

B7 page 2

Low pressure switch

Daikin

Réf fabricant: 300567P

avec délai

sur devis

Electrovanne 3sa52121-1

Code article PEX: 455724

Daikin

Réf fabricant: 5017097

± 3 jours ouvrés

21,50 € TTC

Bobine electrovanne 3s400025-2

Code article PEX: 456316

Daikin

Réf fabricant: 5019514

± 3 jours ouvrés

136,93 € TTC

Helice 3p209515-1

Code article PEX: 443379

Daikin

Réf fabricant: 1864005

± 3 jours ouvrés

193,73 € TTC

Fixation helice ha4039-4

Code article PEX: 456208

Daikin

Réf fabricant: 5019018

± 3 jours ouvrés

1,22 € TTC

E1 page 3

Multiple selection required

Daikin

Réf fabricant: _

avec délai

sur devis

Platine ctrl mono ec16004-3 3p467790-1d

Code article PEX: 456323

Daikin

Réf fabricant: 5019530

± 3 jours ouvrés

802,68 € TTC

E1.2 page 3

Grease

Daikin

Réf fabricant: 5013977

avec délai

sur devis

Ensemble sonde 3p464362-1

Code article PEX: 456333

Daikin

Réf fabricant: 5019550

± 3 jours ouvrés

87,56 € TTC

H_sonde 4p212071-4

Code article PEX: 456335

Daikin

Réf fabricant: 5019552

± 3 jours ouvrés

12,52 € TTC

Cable hps 4p464369-1

Code article PEX: 681901

Daikin

Réf fabricant: 5019555

± 3 jours ouvrés

9,68 € TTC

Cable

Code article PEX: 681903

Daikin

Réf fabricant: 5019557

± 3 jours ouvrés

36,72 € TTC

Cable

Code article PEX: 681904

Daikin

Réf fabricant: 5019559

± 3 jours ouvrés

58,70 € TTC

E22 page 1

Wire harness assy

Daikin

Réf fabricant: 5019567

avec délai

sur devis

Wire harness assy

Code article PEX: 681905

Daikin

Réf fabricant: 5019568

± 3 jours ouvrés

4,88 € TTC

Support sonde 3p136732-1

Code article PEX: 446391

Daikin

Réf fabricant: 301226P

± 3 jours ouvrés

6,48 € TTC

Support sonde 4pa38890-1

Code article PEX: 446174

Daikin

Réf fabricant: 300847P

± 3 jours ouvrés

4,76 € TTC

Fixation sonde 4p374087-1

Code article PEX: 681589

Daikin

Réf fabricant: 5017103

± 3 jours ouvrés

7,94 € TTC

Moteur ventil 2p446745-1a

Code article PEX: 456336

Daikin

Réf fabricant: 5019570

± 3 jours ouvrés

260,60 € TTC

Dissipateur chaleur 3p464484-1

Code article PEX: 681897

Daikin

Réf fabricant: 5019543

± 3 jours ouvrés

10,40 € TTC

Vis couvercle de dissipeur de chaleur

Code article PEX: 454392

Daikin

Réf fabricant: 5013710

± 3 jours ouvrés

4,39 € TTC

Bornier 3sa44006-3-ka

Code article PEX: 681898

Daikin

Réf fabricant: 5019544

± 3 jours ouvrés

22,37 € TTC

E7 page 3

Terminal mounting plate

Daikin

Réf fabricant: 5019546

avec délai

sur devis

E8 page 2

Insulation sheet assy

Daikin

Réf fabricant: 5019547

avec délai

sur devis

Sonde air 4p464368-1

Code article PEX: 456332

Daikin

Réf fabricant: 5019549

± 3 jours ouvrés

53,38 € TTC

Capot 4p301740-1

Code article PEX: 452291

Daikin

Réf fabricant: 5008536

± 3 jours ouvrés

178,28 € TTC

Tole separation

Code article PEX: 454406

Daikin

Réf fabricant: 5013724

± 3 jours ouvrés

142,06 € TTC

Tole cache vanne

Code article PEX: 447134

Daikin

Réf fabricant: 302741P

± 3 jours ouvrés

20,33 € TTC

Cache tuyauterie arriere 3pw29767-5

Code article PEX: 456341

Daikin

Réf fabricant: 5019584

± 3 jours ouvrés

16,18 € TTC

F13 page 1

Stop valve mounting plate

Daikin

Réf fabricant: 5019585

avec délai

sur devis

H_poigne 3pa53354-1

Code article PEX: 681914

Daikin

Réf fabricant: 5019586

± 3 jours ouvrés

11,95 € TTC

Boulon du compresseur 4pa16309-1-ka

Code article PEX: 681915

Daikin

Réf fabricant: 5019587

± 3 jours ouvrés

6,25 € TTC

Panneau avant 3p301741-2

Code article PEX: 452317

Daikin

Réf fabricant: 5008609

± 3 jours ouvrés

177,18 € TTC

Grille de refoulement 3p302660-1

Code article PEX: 452279

Daikin

Réf fabricant: 5008520

± 3 jours ouvrés

106,08 € TTC

Tole avant 2 w 3p379691-11

Code article PEX: 456338

Daikin

Réf fabricant: 5019572

± 3 jours ouvrés

272,35 € TTC

Panneau arriere cote droit 3p302662-1

Code article PEX: 452321

Daikin

Réf fabricant: 5008613

± 3 jours ouvrés

182,87 € TTC

Tole arriere 3p301719-8

Code article PEX: 452322

Daikin

Réf fabricant: 5008614

± 3 jours ouvrés

74,26 € TTC

Socle 3p301719-10a

Code article PEX: 452336

Daikin

Réf fabricant: 5008635

± 3 jours ouvrés

127,85 € TTC

Support bac a condensat 3p290847-1

Code article PEX: 452275

Daikin

Réf fabricant: 5008516

± 3 jours ouvrés

16,74 € TTC

Support moteur 3p301440-1

Code article PEX: 452323

Daikin

Réf fabricant: 5008616

± 3 jours ouvrés

84,58 € TTC

Carton emballage basse 3p304164-1

Code article PEX: 452282

Daikin

Réf fabricant: 5008524

± 3 jours ouvrés

155,46 € TTC

Coussin superieur

Code article PEX: 681916

Daikin

Réf fabricant: 5019588

± 3 jours ouvrés

20,27 € TTC

Carton d emballage 2p304168-1

Code article PEX: 681055

Daikin

Réf fabricant: 5008619

± 3 jours ouvrés

sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Daikin RZAG71M7V1B ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
