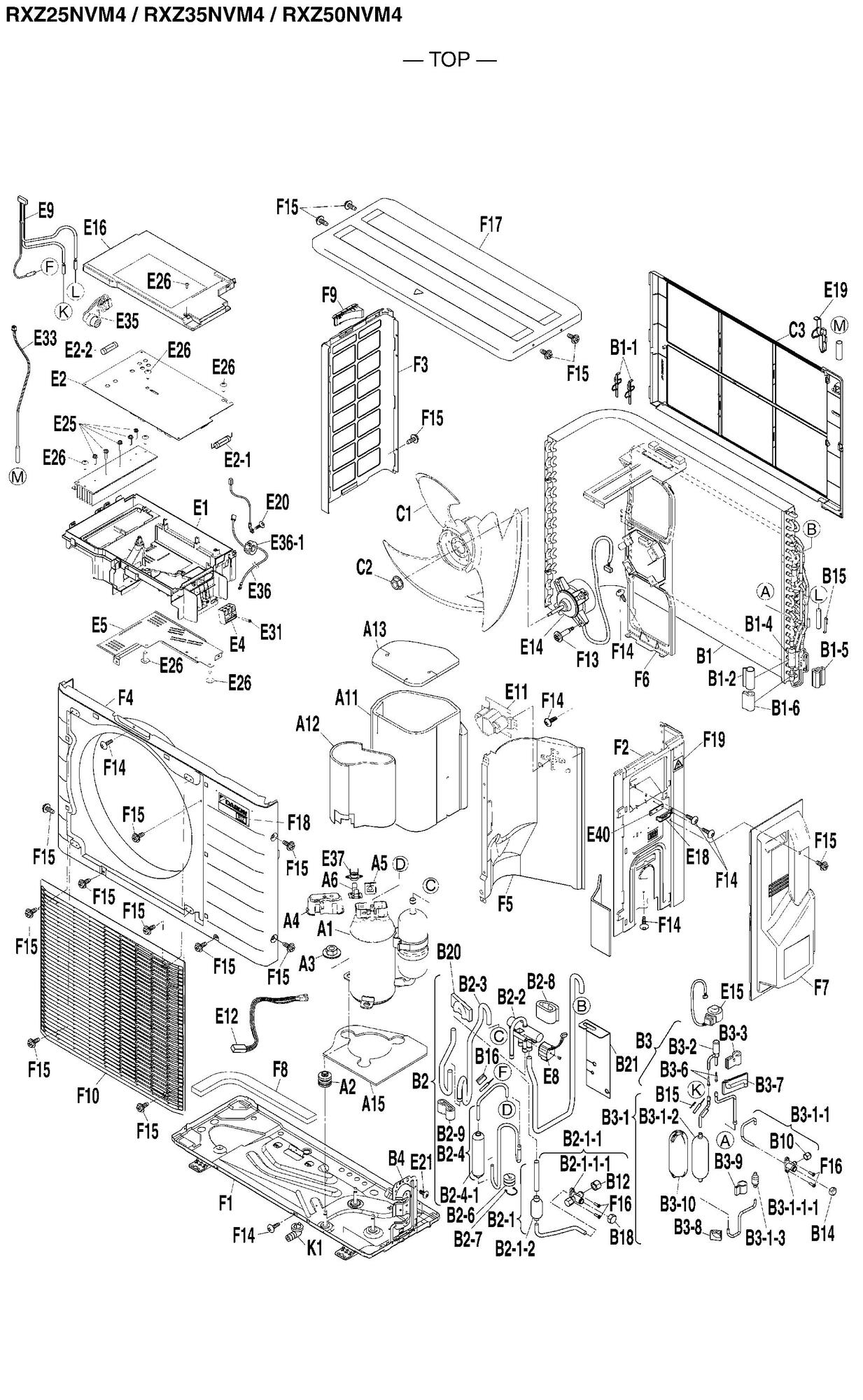

Unité externe Daikin RXZ25NVM4
page 1
Pièces détachées Unité externe Daikin RXZ25NVM4 chez Pièces Express


Référence fabricant
Position Schéma
2143554 Compresseur 2yc40dxd#d 2YC40DXD#D A1
2159078 Sound insulation (outer) A11
2213701 Sound insulation (inner) A12
2098111 Sound insulation (top) A13
2035723 Sound insulation (bottom) A15
091532J Sylinbloc ex0915328 A2
390214J Ecrou+ rondelle rc-compr ,w429101-1 M8 D23X T1.6 A3
126264J Couvercle de borne 3pd03148-1 A4
040139J Silent bloc 1mu28nfv A5
380620J Support klixon ak3468 A6
2192020 Cross-fin condenser ass y B1
2159117 Heat exchanger fixture band B1-1
126470J Pate isolante thermique 80x60xt2 B1-2
119007J Filtre refrigerant B1-4
119520J Putty B1-5
159396J Putty B1-6
1723546 Raccord flare 1/4 ftxs-f FNSF2 U7/16 D6.4CUT B10
119848J Ecrou 3/8 r18/25d FNSF3 U5/8 D9.5CUT B12
045432J Bouchon vanne arret 3/8 ex0454328 D15.9CUT B14
380120J Clips blocage sonde r4610281-1 B15
1728781 Support sonde 4p170372-1 [02143026] T=0.5 B16
2158703 Cap/ stop valve B18
_ Four way valve assy. B2
_ Stop valve assy. (gas line) B2-1
2054630 Vanne d arret gaz 4p263847-3 B2-1-1
_ Stop valve (gas line) B2-1-1-1
1920246 Muffler B2-1-2
2102863 Corps vanne 4 voies 3sb58193-1 SHF-G07341-002 B2-2
_ Suction pipe assy. B2-3
_ Discharge pipe assy. B2-4
152295J Muffler B2-4-1
980754J Vibration absorber/ ref. piping B2-6
980761J Support hg 4001-ki B2-7
_ Putty B2-8
_ Putty B2-9
119525J Putty B20
2159162 Shelter B21
_ Electronic exp. valve assy. B3
_ Stop valve assy. (liquid line) B3-1
2159131 Vanne d arret liquide 4p327371-1 B3-1-1
_ Stop valve (liquid line) B3-1-1-1
_ Liquid receiver B3-1-2
138233J Filtre tuyeauterie 4p069391-1 B3-1-3
2159155 Putty B3-10
2149040 Corps detendeur 3s500006-1 CBM-BD16DM-3 B3-2
138349J Putty 4p099955-1 B3-3
148403J Strainer 200MESH B3-6
2098173 Putty B3-7
2035747 Putty B3-8
2159148 Putty B3-9
2098180 Set plate/ stop valve B4
2026774 Helice 2p268078-1 C1
847002J Ecrou helice m6 x 8 ha4017 M6-P1.0 C2
2159030 Grille aspiration 2p323503-1 C3
2098197 Switch box E1
2100379 Reacteur 3eb75177-1 15A/300UH E11
2195036 Cable liaison compresseur 3p350093-1 E12
2158796 Moteur ventil 3sb40735-1 KFD-280-71-8A E14
2227661 Coil/ electronic exp. valve CAM-MD12DM-108 E15
2102902 Cover/ switch box E16
059080J Support collier fixation cable 3pb30973- E18
2035925 Thermistor fixture E19
2227779 Printed circuit assy. (control) EX13001-3A EEPROM 2P354348-1 E2
131316J Fusible 3.15a / 250v / 3eb82015-1 2153.15MXF34P 250V 3.15A E2-1
153875J Fusible 21533.15 3eb82016-1 2153.15MXP 250V 3.15A E2-2
082275J Grounding terminal M4X 10 A144B E20
1972379 Tapping screw M4 E21
080611J Vis M3X 10 E25
109688J Vis ha4113-04-12 M4X 12 E26
1844203 Pan head tapping screw M4X 35 E31
2149350 Sonde 4p319798-2 L=445 E33
2195043 Cable de liaison 3p350763-1 E35
2195050 Earth wire E36
_ Ferrite core ESD-R-16 E36-1
622423J Klixon thermique hl3104-2 cs7 nfz250-12 [00183026] CS-7SA NFZ250VDSPSN 120/95DEG. E37
139036J Bornier rxs35bvmb TB-ETW-4P-DF1 E4
059320J Mousse isolation 4pb30947-1 E40
2098212 Heat shelter E5
2100432 Bobine vanne 4 voies 4p151088-9 SHF-4 DC24V E8
2097598 Ensemble sonde 4p296282-1 1SET=3PCS. E9
2035932 Bottom frame assy. F1
2029494 Grille refoulement 3p273033-1 F10
140380J Vis m4 fixation moteur 4p094245-1 [70113001] M4 F13
008203J Vis m4x12 M4X 12 F14
109224J Vis ( à l'unité) M4X 12 F15
048017J Vis m5x16 4sk05006-16 M5X 16 F16
2036168 Top plate assy. F17
2227818 Brand name label F18
_ Product liability caution label F19
2203463 Side plate (right) F2
2079538 Tole cote gauche 2p266301-1 F3
2029463 Panneau avant 1p266236-1 F4
2098250 Partition plate F5
2029379 Support moteur 3p275938-1 F6
2195067 Couvercle vanne arret 3p341639-1 F7
2102933 Spacer F8
131537J Handle (left) F9
058956J Coude evacuation condensat 4pb32246-1 K1


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité externe Daikin RXZ25NVM4



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Compresseur 2yc40dxd#d Daikin 2143554
A1 page 1 Compresseur 2yc40dxd#d
Code article PEX: 444640
Daikin
Réf fabricant: 2143554
± 3 jours ouvrés
965,72 € TTC
A11 page 1 Sound insulation (outer)

Daikin
Réf fabricant: 2159078
avec délai
sur devis
A12 page 1 Sound insulation (inner)

Daikin
Réf fabricant: 2213701
avec délai
sur devis
A13 page 1 Sound insulation (top)

Daikin
Réf fabricant: 2098111
avec délai
sur devis
A15 page 1 Sound insulation (bottom)

Daikin
Réf fabricant: 2035723
avec délai
sur devis
Sylinbloc ex0915328 Daikin 091532J
A2 page 1 Sylinbloc ex0915328
Code article PEX: 436739
Daikin
Réf fabricant: 091532J
± 3 jours ouvrés
26,22 € TTC
Ecrou+ rondelle rc-compr ,w429101-1 Daikin 390214J
A3 page 1 Ecrou+ rondelle rc-compr ,w429101-1
Code article PEX: 447696
Daikin
Réf fabricant: 390214J
± 3 jours ouvrés
20,87 € TTC
Couvercle de borne 3pd03148-1 Daikin 126264J
A4 page 1 Couvercle de borne 3pd03148-1
Code article PEX: 438940
Daikin
Réf fabricant: 126264J
± 3 jours ouvrés
13,61 € TTC
Silent bloc 1mu28nfv Daikin 040139J
A5 page 1 Silent bloc 1mu28nfv
Code article PEX: 434908
Daikin
Réf fabricant: 040139J
± 3 jours ouvrés
6,36 € TTC
Support klixon ak3468 Daikin 380620J
A6 page 1 Support klixon ak3468
Code article PEX: 447595
Daikin
Réf fabricant: 380620J
en stock
22,93 € TTC
Cross-fin condenser ass y Daikin 2192020
B1 page 1 Cross-fin condenser ass y
Code article PEX: 679612
Daikin
Réf fabricant: 2192020
± 3 jours ouvrés
1 386,88 € TTC
B1-1 page 1 Heat exchanger fixture band

Daikin
Réf fabricant: 2159117
avec délai
sur devis
Pate isolante thermique 80x60xt2 Daikin 126470J
B1-2 page 1 Pate isolante thermique 80x60xt2
Code article PEX: 438952
Daikin
Réf fabricant: 126470J
± 3 jours ouvrés
8,78 € TTC
Filtre refrigerant Daikin 119007J
B1-4 page 1 Filtre refrigerant
Code article PEX: 438447
Daikin
Réf fabricant: 119007J
± 3 jours ouvrés
10,44 € TTC
B1-5 page 1 Putty

Daikin
Réf fabricant: 119520J
avec délai
sur devis
B1-6 page 1 Putty

Daikin
Réf fabricant: 159396J
avec délai
sur devis
Raccord flare 1/4 ftxs-f Daikin 1723546
B10 page 1 Raccord flare 1/4 ftxs-f
Code article PEX: 442271
Daikin
Réf fabricant: 1723546
± 3 jours ouvrés
sur devis
Ecrou 3/8 r18/25d Daikin 119848J
B12 page 1 Ecrou 3/8 r18/25d
Code article PEX: 438520
Daikin
Réf fabricant: 119848J
± 3 jours ouvrés
31,58 € TTC
Bouchon vanne arret 3/8 ex0454328 Daikin 045432J
B14 page 1 Bouchon vanne arret 3/8 ex0454328
Code article PEX: 435065
Daikin
Réf fabricant: 045432J
± 3 jours ouvrés
5,86 € TTC
Clips blocage sonde r4610281-1 Daikin 380120J
B15 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120J
± 3 jours ouvrés
7,42 € TTC
Support sonde 4p170372-1 Daikin 1728781
B16 page 1 Support sonde 4p170372-1
Code article PEX: 442311
Daikin
Réf fabricant: 1728781
± 3 jours ouvrés
13,76 € TTC
Cap/ stop valve Daikin 2158703
B18 page 1 Cap/ stop valve
Code article PEX: 679604
Daikin
Réf fabricant: 2158703
± 3 jours ouvrés
9,38 € TTC
B2 page 1 Four way valve assy.

Daikin
Réf fabricant: _
avec délai
sur devis
Vanne d arret gaz 4p263847-3 Daikin 2054630
B2-1-1 page 1 Vanne d arret gaz 4p263847-3
Code article PEX: 444343
Daikin
Réf fabricant: 2054630
± 3 jours ouvrés
85,74 € TTC
B2-1-1-1 page 1 Stop valve (gas line)

Daikin
Réf fabricant: _
avec délai
sur devis
B2-1-2 page 1 Muffler

Daikin
Réf fabricant: 1920246
avec délai
sur devis
Corps vanne 4 voies 3sb58193-1 Daikin 2102863
B2-2 page 1 Corps vanne 4 voies 3sb58193-1
Code article PEX: 444483
Daikin
Réf fabricant: 2102863
± 3 jours ouvrés
103,27 € TTC
B2-3 page 1 Suction pipe assy.

Daikin
Réf fabricant: _
avec délai
sur devis
B2-4-1 page 1 Muffler

Daikin
Réf fabricant: 152295J
avec délai
sur devis
B2-6 page 1 Vibration absorber/ ref. piping

Daikin
Réf fabricant: 980754J
avec délai
sur devis
Support hg 4001-ki Daikin 980761J
B2-7 page 1 Support hg 4001-ki
Code article PEX: 458817
Daikin
Réf fabricant: 980761J
± 3 jours ouvrés
6,36 € TTC
B2-8 page 1 Putty

Daikin
Réf fabricant: _
avec délai
sur devis
B20 page 1 Putty

Daikin
Réf fabricant: 119525J
avec délai
sur devis
B21 page 1 Shelter

Daikin
Réf fabricant: 2159162
avec délai
sur devis
B3 page 1 Electronic exp. valve assy.

Daikin
Réf fabricant: _
avec délai
sur devis
Vanne d arret liquide 4p327371-1 Daikin 2159131
B3-1-1 page 1 Vanne d arret liquide 4p327371-1
Code article PEX: 444727
Daikin
Réf fabricant: 2159131
± 3 jours ouvrés
42,13 € TTC
B3-1-1-1 page 1 Stop valve (liquid line)

Daikin
Réf fabricant: _
avec délai
sur devis
Filtre tuyeauterie 4p069391-1 Daikin 138233J
B3-1-3 page 1 Filtre tuyeauterie 4p069391-1
Code article PEX: 439670
Daikin
Réf fabricant: 138233J
± 3 jours ouvrés
40,46 € TTC
B3-10 page 1 Putty

Daikin
Réf fabricant: 2159155
avec délai
sur devis
Corps detendeur 3s500006-1 Daikin 2149040
B3-2 page 1 Corps detendeur 3s500006-1
Code article PEX: 444674
Daikin
Réf fabricant: 2149040
± 3 jours ouvrés
61,91 € TTC
Putty 4p099955-1 Daikin 138349J
B3-3 page 1 Putty 4p099955-1
Code article PEX: 439672
Daikin
Réf fabricant: 138349J
± 3 jours ouvrés
43,75 € TTC
B3-6 page 1 Strainer

Daikin
Réf fabricant: 148403J
avec délai
sur devis
B3-7 page 1 Putty

Daikin
Réf fabricant: 2098173
avec délai
sur devis
B3-8 page 1 Putty

Daikin
Réf fabricant: 2035747
avec délai
sur devis
B3-9 page 1 Putty

Daikin
Réf fabricant: 2159148
avec délai
sur devis
B4 page 1 Set plate/ stop valve

Daikin
Réf fabricant: 2098180
avec délai
sur devis
Helice 2p268078-1 Daikin 2026774
C1 page 1 Helice 2p268078-1
Code article PEX: 444249
Daikin
Réf fabricant: 2026774
± 3 jours ouvrés
110,40 € TTC
Ecrou helice m6 x 8 ha4017 Daikin 847002J
C2 page 1 Ecrou helice m6 x 8 ha4017
Code article PEX: 458433
Daikin
Réf fabricant: 847002J
en stock
13,42 € TTC
Grille aspiration 2p323503-1 Daikin 2159030
C3 page 1 Grille aspiration 2p323503-1
Code article PEX: 444726
Daikin
Réf fabricant: 2159030
± 3 jours ouvrés
42,92 € TTC
E1 page 1 Switch box

Daikin
Réf fabricant: 2098197
avec délai
sur devis
Reacteur 3eb75177-1 Daikin 2100379
E11 page 1 Reacteur 3eb75177-1
Code article PEX: 444479
Daikin
Réf fabricant: 2100379
± 3 jours ouvrés
90,29 € TTC
Cable liaison compresseur 3p350093-1 Daikin 2195036
E12 page 1 Cable liaison compresseur 3p350093-1
Code article PEX: 444936
Daikin
Réf fabricant: 2195036
± 3 jours ouvrés
36,20 € TTC
Moteur ventil 3sb40735-1 Daikin 2158796
E14 page 1 Moteur ventil 3sb40735-1
Code article PEX: 444723
Daikin
Réf fabricant: 2158796
± 3 jours ouvrés
317,80 € TTC
E15 page 1 Coil/ electronic exp. valve

Daikin
Réf fabricant: 2227661
avec délai
sur devis
E16 page 1 Cover/ switch box

Daikin
Réf fabricant: 2102902
avec délai
sur devis
Support collier fixation cable 3pb30973- Daikin 059080J
E18 page 1 Support collier fixation cable 3pb30973-
Code article PEX: 435401
Daikin
Réf fabricant: 059080J
± 3 jours ouvrés
17,23 € TTC
E19 page 1 Thermistor fixture

Daikin
Réf fabricant: 2035925
avec délai
sur devis
E2 page 1 Printed circuit assy. (control)

Daikin
Réf fabricant: 2227779
avec délai
sur devis
Fusible 3.15a / 250v / 3eb82015-1 Daikin 131316J
E2-1 page 1 Fusible 3.15a / 250v / 3eb82015-1
Code article PEX: 439342
Daikin
Réf fabricant: 131316J
± 3 jours ouvrés
23,23 € TTC
Fusible 21533.15 3eb82016-1 Daikin 153875J
E2-2 page 1 Fusible 21533.15 3eb82016-1
Code article PEX: 440936
Daikin
Réf fabricant: 153875J
± 3 jours ouvrés
5,86 € TTC
E20 page 1 Grounding terminal

Daikin
Réf fabricant: 082275J
avec délai
sur devis
E21 page 1 Tapping screw

Daikin
Réf fabricant: 1972379
avec délai
sur devis
Vis Daikin 080611J
E25 page 1 Vis
Code article PEX: 436516
Daikin
Réf fabricant: 080611J
± 3 jours ouvrés
0,92 € TTC
Vis ha4113-04-12 Daikin 109688J
E26 page 1 Vis ha4113-04-12
Code article PEX: 679165
Daikin
Réf fabricant: 109688J
± 3 jours ouvrés
7,42 € TTC
E31 page 1 Pan head tapping screw

Daikin
Réf fabricant: 1844203
avec délai
sur devis
Sonde 4p319798-2 Daikin 2149350
E33 page 1 Sonde 4p319798-2
Code article PEX: 444679
Daikin
Réf fabricant: 2149350
± 3 jours ouvrés
36,01 € TTC
Cable de liaison 3p350763-1 Daikin 2195043
E35 page 1 Cable de liaison 3p350763-1
Code article PEX: 444937
Daikin
Réf fabricant: 2195043
± 3 jours ouvrés
12,22 € TTC
E36 page 1 Earth wire

Daikin
Réf fabricant: 2195050
avec délai
sur devis
E36-1 page 1 Ferrite core

Daikin
Réf fabricant: _
avec délai
sur devis
Klixon thermique hl3104-2 cs7 nfz250-12 Daikin 622423J
E37 page 1 Klixon thermique hl3104-2 cs7 nfz250-12
Code article PEX: 457693
Daikin
Réf fabricant: 622423J
± 3 jours ouvrés
26,86 € TTC
Bornier rxs35bvmb Daikin 139036J
E4 page 1 Bornier rxs35bvmb
Code article PEX: 439731
Daikin
Réf fabricant: 139036J
± 3 jours ouvrés
60,78 € TTC
Mousse isolation 4pb30947-1 Daikin 059320J
E40 page 1 Mousse isolation 4pb30947-1
Code article PEX: 435411
Daikin
Réf fabricant: 059320J
± 3 jours ouvrés
12,97 € TTC
E5 page 1 Heat shelter

Daikin
Réf fabricant: 2098212
avec délai
sur devis
Bobine vanne 4 voies 4p151088-9 Daikin 2100432
E8 page 1 Bobine vanne 4 voies 4p151088-9
Code article PEX: 444480
Daikin
Réf fabricant: 2100432
± 3 jours ouvrés
45,60 € TTC
Ensemble sonde 4p296282-1 Daikin 2097598
E9 page 1 Ensemble sonde 4p296282-1
Code article PEX: 444471
Daikin
Réf fabricant: 2097598
± 3 jours ouvrés
21,06 € TTC
F1 page 1 Bottom frame assy.

Daikin
Réf fabricant: 2035932
avec délai
sur devis
Grille refoulement 3p273033-1 Daikin 2029494
F10 page 1 Grille refoulement 3p273033-1
Code article PEX: 444254
Daikin
Réf fabricant: 2029494
± 3 jours ouvrés
109,99 € TTC
Vis m4 fixation moteur 4p094245-1 Daikin 140380J
F13 page 1 Vis m4 fixation moteur 4p094245-1
Code article PEX: 439988
Daikin
Réf fabricant: 140380J
± 3 jours ouvrés
0,66 € TTC
Vis m4x12 Daikin 008203J
F14 page 1 Vis m4x12
Code article PEX: 433876
Daikin
Réf fabricant: 008203J
± 3 jours ouvrés
8,86 € TTC
Vis ( à l'unité) Daikin 109224J
F15 page 1 Vis ( à l'unité)
Code article PEX: 437821
Daikin
Réf fabricant: 109224J
± 3 jours ouvrés
16,30 € TTC
Vis m5x16 4sk05006-16 Daikin 048017J
F16 page 1 Vis m5x16 4sk05006-16
Code article PEX: 435160
Daikin
Réf fabricant: 048017J
± 3 jours ouvrés
19,61 € TTC
F17 page 1 Top plate assy.

Daikin
Réf fabricant: 2036168
avec délai
sur devis
F18 page 1 Brand name label

Daikin
Réf fabricant: 2227818
avec délai
sur devis
F19 page 1 Product liability caution label

Daikin
Réf fabricant: _
avec délai
sur devis
F2 page 1 Side plate (right)

Daikin
Réf fabricant: 2203463
avec délai
sur devis
Tole cote gauche 2p266301-1 Daikin 2079538
F3 page 1 Tole cote gauche 2p266301-1
Code article PEX: 444434
Daikin
Réf fabricant: 2079538
± 3 jours ouvrés
52,36 € TTC
Panneau avant 1p266236-1 Daikin 2029463
F4 page 1 Panneau avant 1p266236-1
Code article PEX: 444253
Daikin
Réf fabricant: 2029463
± 3 jours ouvrés
117,08 € TTC
F5 page 1 Partition plate

Daikin
Réf fabricant: 2098250
avec délai
sur devis
Support moteur 3p275938-1 Daikin 2029379
F6 page 1 Support moteur 3p275938-1
Code article PEX: 444251
Daikin
Réf fabricant: 2029379
± 3 jours ouvrés
58,85 € TTC
Couvercle vanne arret 3p341639-1 Daikin 2195067
F7 page 1 Couvercle vanne arret 3p341639-1
Code article PEX: 444938
Daikin
Réf fabricant: 2195067
± 3 jours ouvrés
70,26 € TTC
F8 page 1 Spacer

Daikin
Réf fabricant: 2102933
avec délai
sur devis
F9 page 1 Handle (left)

Daikin
Réf fabricant: 131537J
avec délai
sur devis
Coude evacuation condensat 4pb32246-1 Daikin 058956J
K1 page 1 Coude evacuation condensat 4pb32246-1
Code article PEX: 435391
Daikin
Réf fabricant: 058956J
en stock
20,57 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Daikin RXZ25NVM4 ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
