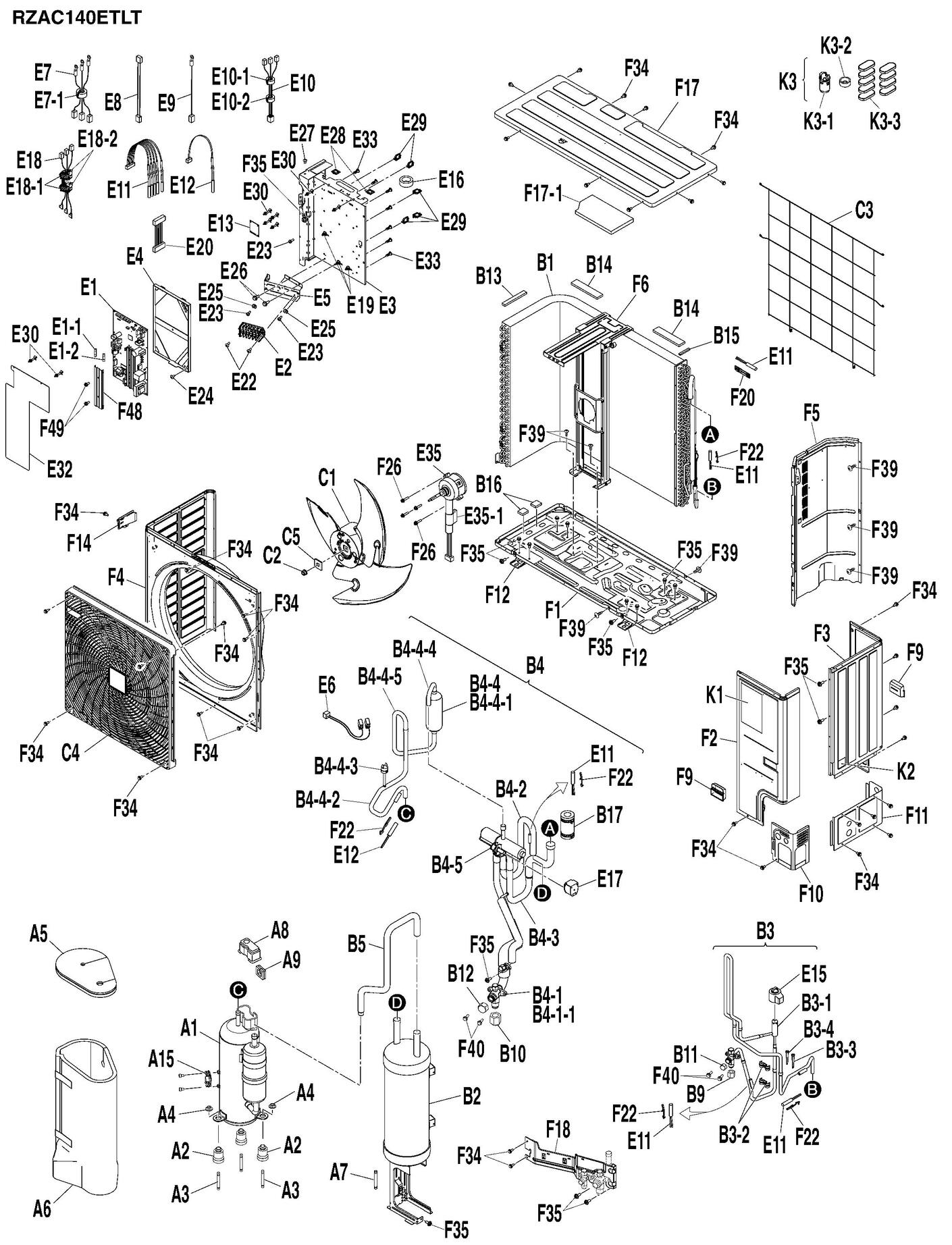

Position vue éclatée
|
Article
|
Référence fabricant
|
Disponibilité et prix
|
|
|
|
A1 page 1
|
Compressor assy.
|
Daikin
Réf fabricant: 2538982
|
avec délai
sur devis
|
|
|
|
A15 page 1
|
Retainer assy.
|
Daikin
Réf fabricant: 2433017
|
avec délai
sur devis
|
|
|
|
A2 page 1
|
Rubber vibration isolator assy.
|
Daikin
Réf fabricant: 2274364
|
avec délai
sur devis
|
|
|
|
A3 page 1
|
Set boulon compresseur 4p299318-1
|
Daikin
|
± 3 jours ouvrés
10,42 € TTC
|
|
|
|
A4 page 1
|
Washer (nut with washer)
|
Daikin
Réf fabricant: 4010410
|
avec délai
sur devis
|
|
|
|
A5 page 1
|
Compressor soundproof
|
Daikin
Réf fabricant: 2532918
|
avec délai
sur devis
|
|
|
|
A6 page 1
|
Compressor soundproof
|
Daikin
Réf fabricant: 2540988
|
avec délai
sur devis
|
|
|
|
A7 page 1
|
Vis fixation compresseur 4pa55686-1
|
Daikin
|
± 3 jours ouvrés
sur devis
|
|
|
|
A8 page 1
|
Terminal cover
|
Daikin
Réf fabricant: 2425597
|
avec délai
sur devis
|
|
|
|
A9 page 1
|
Silent bloc 1mu28nfv
|
Daikin
|
± 3 jours ouvrés
9,48 € TTC
|
|
|
|
B1 page 1
|
Plate finned coil heat exch. assy.
|
Daikin
Réf fabricant: 2538983
|
avec délai
sur devis
|
|
|
|
B10 page 1
|
Flare nut
|
Daikin
Réf fabricant: 5012783
|
avec délai
sur devis
|
|
|
|
B11 page 1
|
Bouchon vanne arret 3/8 ex0454328
|
Daikin
|
± 3 jours ouvrés
sur devis
|
|
|
|
B12 page 1
|
Bouchon vanne
|
Daikin
|
± 3 jours ouvrés
sur devis
|
|
|
|
B13 page 1
|
Cushion material (heat exchanger)
|
Daikin
Réf fabricant: 2433668
|
avec délai
sur devis
|
|
|
|
B14 page 1
|
Cushion material (heat exchanger 2)
|
Daikin
Réf fabricant: 2433675
|
avec délai
sur devis
|
|
|
|
B15 page 1
|
Cushion material
|
Daikin
Réf fabricant: 2560901
|
avec délai
sur devis
|
|
|
|
B16 page 1
|
Cushion material
|
Daikin
Réf fabricant: 2560902
|
avec délai
sur devis
|
|
|
|
B17 page 1
|
Thermal insulation tube
|
Daikin
Réf fabricant: 2007519
|
avec délai
sur devis
|
|
|
|
B2 page 1
|
Accumulator assy.
|
Daikin
Réf fabricant: 2540996
|
avec délai
sur devis
|
|
|
|
B3 page 1
|
Liquid pipe assy.
|
Daikin
Réf fabricant: 2560895
|
avec délai
sur devis
|
|
|
|
B3-1 page 1
|
Body/ electronic exp. valve
|
Daikin
Réf fabricant: 2204606
|
avec délai
sur devis
|
|
|
|
B3-2 page 1
|
Piping fixture
|
Daikin
Réf fabricant: 2433132
|
avec délai
sur devis
|
|
|
|
|
Filtre de tuyauterie r4697892
|
Daikin
|
± 3 jours ouvrés
9,28 € TTC
|
|
|
|
B4 page 1
|
Four way valve assy.
|
Daikin
Réf fabricant: 2560896
|
avec délai
sur devis
|
|
|
|
B4-1 page 1
|
Gas stop valve assy.
|
Daikin
Réf fabricant: 2560897
|
avec délai
sur devis
|
|
|
|
B4-1-1 page 1
|
Vanne d arret 2sa58048-11
|
Daikin
|
± 3 jours ouvrés
168,28 € TTC
|
|
|
|
B4-2 page 1
|
Suction pipe (1)
|
Daikin
Réf fabricant: 2540991
|
avec délai
sur devis
|
|
|
|
B4-3 page 1
|
Refrigerant pipe assy.
|
Daikin
Réf fabricant: 2540992
|
avec délai
sur devis
|
|
|
|
B4-4 page 1
|
Discharge pipe assy.
|
Daikin
Réf fabricant: 2540993
|
avec délai
sur devis
|
|
|
|
B4-4-1 page 1
|
Muffler assy.
|
Daikin
Réf fabricant: 2553219
|
avec délai
sur devis
|
|
|
|
B4-4-2 page 1
|
Discharge pipe (1)
|
Daikin
Réf fabricant: 2560898
|
avec délai
sur devis
|
|
|
|
B4-4-3 page 1
|
High pressure switch
|
Daikin
Réf fabricant: 4019487
|
avec délai
sur devis
|
|
|
|
B4-4-4 page 1
|
Refrigerant pipe (4)
|
Daikin
Réf fabricant: 2560899
|
avec délai
sur devis
|
|
|
|
B4-4-5 page 1
|
Refrigerant pipe (5)
|
Daikin
Réf fabricant: 2560900
|
avec délai
sur devis
|
|
|
|
B4-5 page 1
|
Corps vanne 4 voies 3sa52118-1
|
Daikin
|
± 3 jours ouvrés
190,90 € TTC
|
|
|
|
B5 page 1
|
Suction pipe
|
Daikin
Réf fabricant: 2540994
|
avec délai
sur devis
|
|
|
|
B9 page 1
|
Ecrou 3/8 r18/25d
|
Daikin
|
± 3 jours ouvrés
33,10 € TTC
|
|
|
|
C1 page 1
|
Propeller fan assy.
|
Daikin
Réf fabricant: 4025896
|
avec délai
sur devis
|
|
|
|
C2 page 1
|
Lock nut fan blade m8 pz430/46 ex847003
|
Daikin
|
± 3 jours ouvrés
5,90 € TTC
|
|
|
|
C3 page 1
|
Protection net
|
Daikin
Réf fabricant: 4025902
|
avec délai
sur devis
|
|
|
|
C4 page 1
|
Discharge grille assy.
|
Daikin
Réf fabricant: 2534899
|
avec délai
sur devis
|
|
|
|
C5 page 1
|
Washer
|
Daikin
Réf fabricant: 1249699
|
avec délai
sur devis
|
|
|
|
E1 page 1
|
Printed circuit board assy. (main)
|
Daikin
Réf fabricant: 2560088
|
avec délai
sur devis
|
|
|
|
E1-1 page 1
|
Fusible 3ea89007-4
|
Daikin
|
± 3 jours ouvrés
sur devis
|
|
|
|
E1-2 page 1
|
Fusible 5a 220v 3eb82016-3
|
Daikin
|
± 3 jours ouvrés
34,92 € TTC
|
|
|
|
E10 page 1
|
Wire harness assy. (communication)
|
Daikin
Réf fabricant: 2560089
|
avec délai
sur devis
|
|
|
|
E10-1 page 1
|
Anti parasyte rfc-h13 3p263839-1
|
Daikin
|
± 3 jours ouvrés
18,35 € TTC
|
|
|
|
E10-2 page 1
|
Filtre de ligne 4p084712-1
|
Daikin
|
± 3 jours ouvrés
12,02 € TTC
|
|
|
|
E11 page 1
|
Thermistor
|
Daikin
Réf fabricant: 2559631
|
avec délai
sur devis
|
|
|
|
E12 page 1
|
Thermistor
|
Daikin
Réf fabricant: 2559633
|
avec délai
sur devis
|
|
|
|
E13 page 1
|
Printed circuit board assy. (7 segment)
|
Daikin
Réf fabricant: 2559629
|
avec délai
sur devis
|
|
|
|
E15 page 1
|
Coil/ electronic exp. valve
|
Daikin
Réf fabricant: 2539226
|
avec délai
sur devis
|
|
|
|
E16 page 1
|
Ferrite core
|
Daikin
Réf fabricant: 2560884
|
avec délai
sur devis
|
|
|
|
E17 page 1
|
Coil/ four way valve
|
Daikin
Réf fabricant: 2559634
|
avec délai
sur devis
|
|
|
|
E18 page 1
|
Wire harness assy.
|
Daikin
Réf fabricant: 2560090
|
avec délai
sur devis
|
|
|
|
E18-1 page 1
|
Ferrite core
|
Daikin
Réf fabricant: 2532933
|
avec délai
sur devis
|
|
|
|
E18-2 page 1
|
Plastic band
|
Daikin
Réf fabricant: 1855171
|
avec délai
sur devis
|
|
|
|
E19 page 1
|
Locking card spacer (fgs)
|
Daikin
Réf fabricant: 2560885
|
avec délai
sur devis
|
|
|
|
E2 page 1
|
Bornier d alimentation 3sa44006-1ka
|
Daikin
|
± 3 jours ouvrés
50,74 € TTC
|
|
|
|
E20 page 1
|
Wire harness assy. (service pcb)
|
Daikin
Réf fabricant: 2560886
|
avec délai
sur devis
|
|
|
|
E22 page 1
|
Tapping screw
|
Daikin
|
± 3 jours ouvrés
3,06 € TTC
|
|
|
|
E23 page 1
|
Pan head tapping screw (3)
|
Daikin
Réf fabricant: 4004935
|
avec délai
sur devis
|
|
|
|
E24 page 1
|
Vis m4 x 8
|
Daikin
|
± 3 jours ouvrés
sur devis
|
|
|
|
E25 page 1
|
Cup washer
|
Daikin
Réf fabricant: 062290J
|
avec délai
sur devis
|
|
|
|
E26 page 1
|
Set screw
|
Daikin
|
± 3 jours ouvrés
2,90 € TTC
|
|
|
|
E27 page 1
|
Vis 4sk05108-8
|
Daikin
|
± 3 jours ouvrés
2,90 € TTC
|
|
|
|
E28 page 1
|
Edge saddle
|
Daikin
Réf fabricant: 094708J
|
avec délai
sur devis
|
|
|
|
E29 page 1
|
Fixation cable fxys125kv1
|
Daikin
|
± 3 jours ouvrés
sur devis
|
|
|
|
E3 page 1
|
El. compo. mounting plate
|
Daikin
Réf fabricant: 2560903
|
avec délai
sur devis
|
|
|
|
E30 page 1
|
Fixation r3428091-5
|
Daikin
|
± 3 jours ouvrés
sur devis
|
|
|
|
E32 page 1
|
Insulation sheet
|
Daikin
Réf fabricant: 2560904
|
avec délai
sur devis
|
|
|
|
E33 page 1
|
Locking card spacer
|
Daikin
Réf fabricant: 2560889
|
avec délai
sur devis
|
|
|
|
E35 page 1
|
Dc fan motor
|
Daikin
Réf fabricant: 2539332
|
avec délai
sur devis
|
|
|
|
E35-1 page 1
|
Sealing material
|
Daikin
Réf fabricant: 2541006
|
avec délai
sur devis
|
|
|
|
E4 page 1
|
Pcb mounting plate (front)
|
Daikin
Réf fabricant: 2560882
|
avec délai
sur devis
|
|
|
|
E5 page 1
|
Mounting plate (terminal block)
|
Daikin
Réf fabricant: 2532928
|
avec délai
sur devis
|
|
|
|
E6 page 1
|
Wire harness assy. (hps)
|
Daikin
Réf fabricant: 4020034
|
avec délai
sur devis
|
|
|
|
E7 page 1
|
Wire harness assy. (power supply)
|
Daikin
Réf fabricant: 2560084
|
avec délai
sur devis
|
|
|
|
E7-1 page 1
|
Ferrite core
|
Daikin
Réf fabricant: 2532933
|
avec délai
sur devis
|
|
|
|
E8 page 1
|
Wire harness assy. (ol)
|
Daikin
Réf fabricant: 2541003
|
avec délai
sur devis
|
|
|
|
E9 page 1
|
Wire harness assy. (earth)
|
Daikin
Réf fabricant: 2541002
|
avec délai
sur devis
|
|
|
|
F1 page 1
|
Bottom frame assy.
|
Daikin
Réf fabricant: 2532931
|
avec délai
sur devis
|
|
|
|
F10 page 1
|
Cover (front)
|
Daikin
Réf fabricant: 4025910
|
avec délai
sur devis
|
|
|
|
F11 page 1
|
Cover (rear)
|
Daikin
Réf fabricant: 4025909
|
avec délai
sur devis
|
|
|
|
F12 page 1
|
Installation leg
|
Daikin
Réf fabricant: 2433682
|
avec délai
sur devis
|
|
|
|
F14 page 1
|
Handle (left)
|
Daikin
Réf fabricant: 2433644
|
avec délai
sur devis
|
|
|
|
F17 page 1
|
Top plate assy.
|
Daikin
Réf fabricant: 4026518
|
avec délai
sur devis
|
|
|
|
F17-1 page 1
|
Sealing material assy.
|
Daikin
Réf fabricant: 2560905
|
avec délai
sur devis
|
|
|
|
F18 page 1
|
Stop valve mounting plate
|
Daikin
Réf fabricant: 2532932
|
avec délai
sur devis
|
|
|
|
F2 page 1
|
Front plate (1)
|
Daikin
Réf fabricant: 2433574
|
avec délai
sur devis
|
|
|
|
F20 page 1
|
Support sonde 3p136732-1
|
Daikin
|
± 3 jours ouvrés
12,46 € TTC
|
|
|
|
F22 page 1
|
Support sonde 4pa38890-1
|
Daikin
|
± 3 jours ouvrés
sur devis
|
|
|
|
F26 page 1
|
Hex. tapping screw (3)
|
Daikin
Réf fabricant: 2120405
|
avec délai
sur devis
|
|
|
|
F3 page 1
|
Side plate (right)
|
Daikin
Réf fabricant: 4025908
|
avec délai
sur devis
|
|
|
|
F34 page 1
|
Vis m5x12 (2)
|
Daikin
|
± 3 jours ouvrés
4,55 € TTC
|
|
|
|
F35 page 1
|
Set screw
|
Daikin
|
± 3 jours ouvrés
2,90 € TTC
|
|
|
|
F39 page 1
|
Hex. head tapping
|
Daikin
Réf fabricant: 1905191
|
avec délai
sur devis
|
|
|
|
F4 page 1
|
Front plate
|
Daikin
Réf fabricant: 4025911
|
avec délai
sur devis
|
|
|
|
F40 page 1
|
Screw/ c tight cup
|
Daikin
Réf fabricant: 162753J
|
avec délai
sur devis
|
|
|
|
F48 page 1
|
Cover
|
Daikin
Réf fabricant: 4020563
|
avec délai
sur devis
|
|
|
|
F49 page 1
|
Hex. bolt
|
Daikin
Réf fabricant: 4016867
|
avec délai
sur devis
|
|
|
|
F5 page 1
|
Partition plate assy.
|
Daikin
Réf fabricant: 2433606
|
avec délai
sur devis
|
|
|
|
F6 page 1
|
Fan motor stand assy.
|
Daikin
Réf fabricant: 2545355
|
avec délai
sur devis
|
|
|
|
F9 page 1
|
Poignee 3pn00353-1
|
Daikin
|
± 3 jours ouvrés
7,87 € TTC
|
|
|
|
K1 page 1
|
Brand name label
|
Daikin
Réf fabricant: 2532264
|
avec délai
sur devis
|
|
|
|
K2 page 1
|
Product liability caution label
|
Daikin
Réf fabricant: 4023092
|
avec délai
sur devis
|
|
|
|
K3 page 1
|
Accessory set (drain socket)
|
Daikin
Réf fabricant: _
|
avec délai
sur devis
|
|
|
|
K3-1 page 1
|
Drain socket
|
Daikin
Réf fabricant: 2433699
|
avec délai
sur devis
|
|
|
|
K3-2 page 1
|
Drain joint
|
Daikin
Réf fabricant: 2433707
|
avec délai
sur devis
|
|
|
|
K3-3 page 1
|
Cap (drain)
|
Daikin
Réf fabricant: 2433714
|
avec délai
sur devis
|
|
