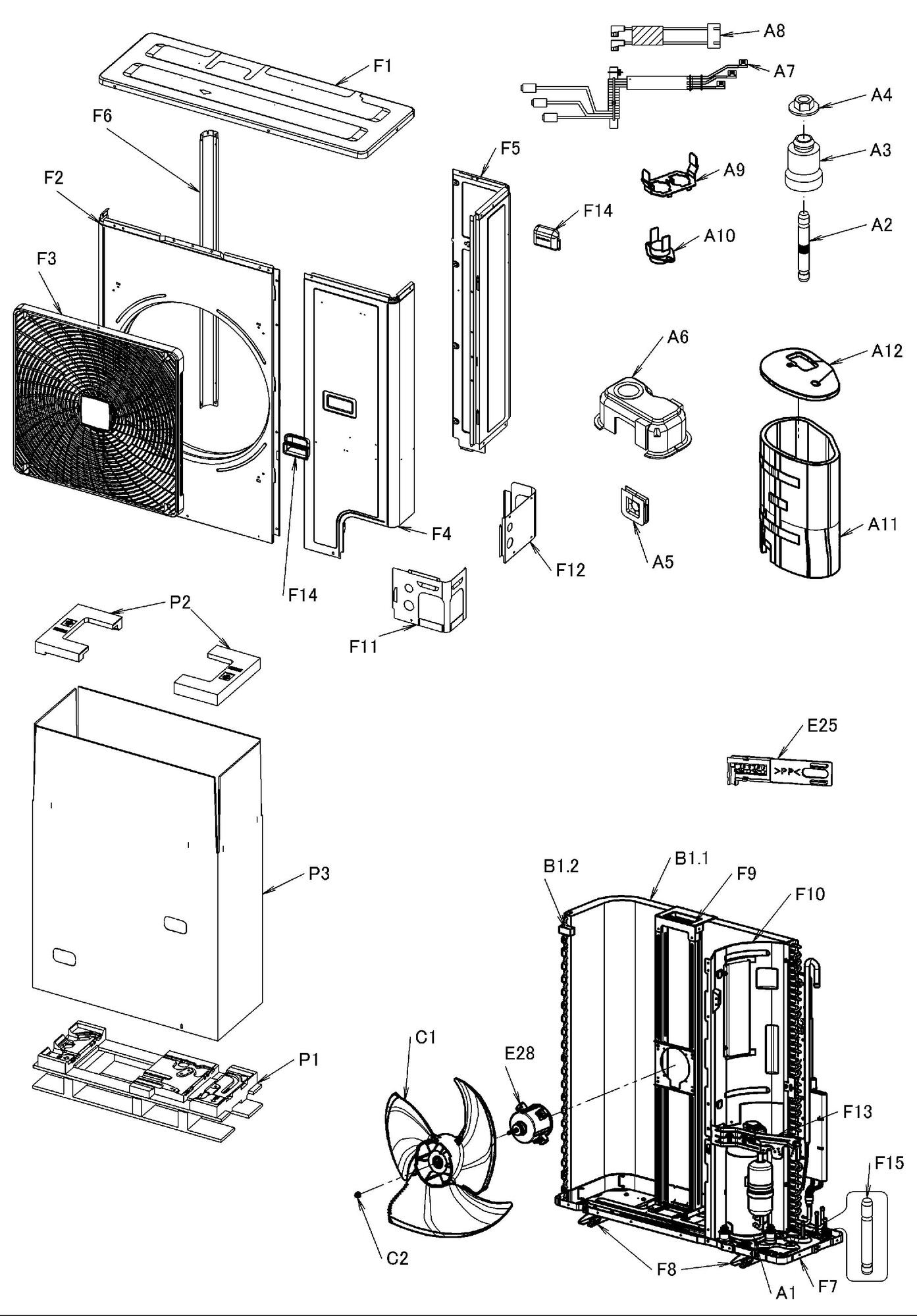

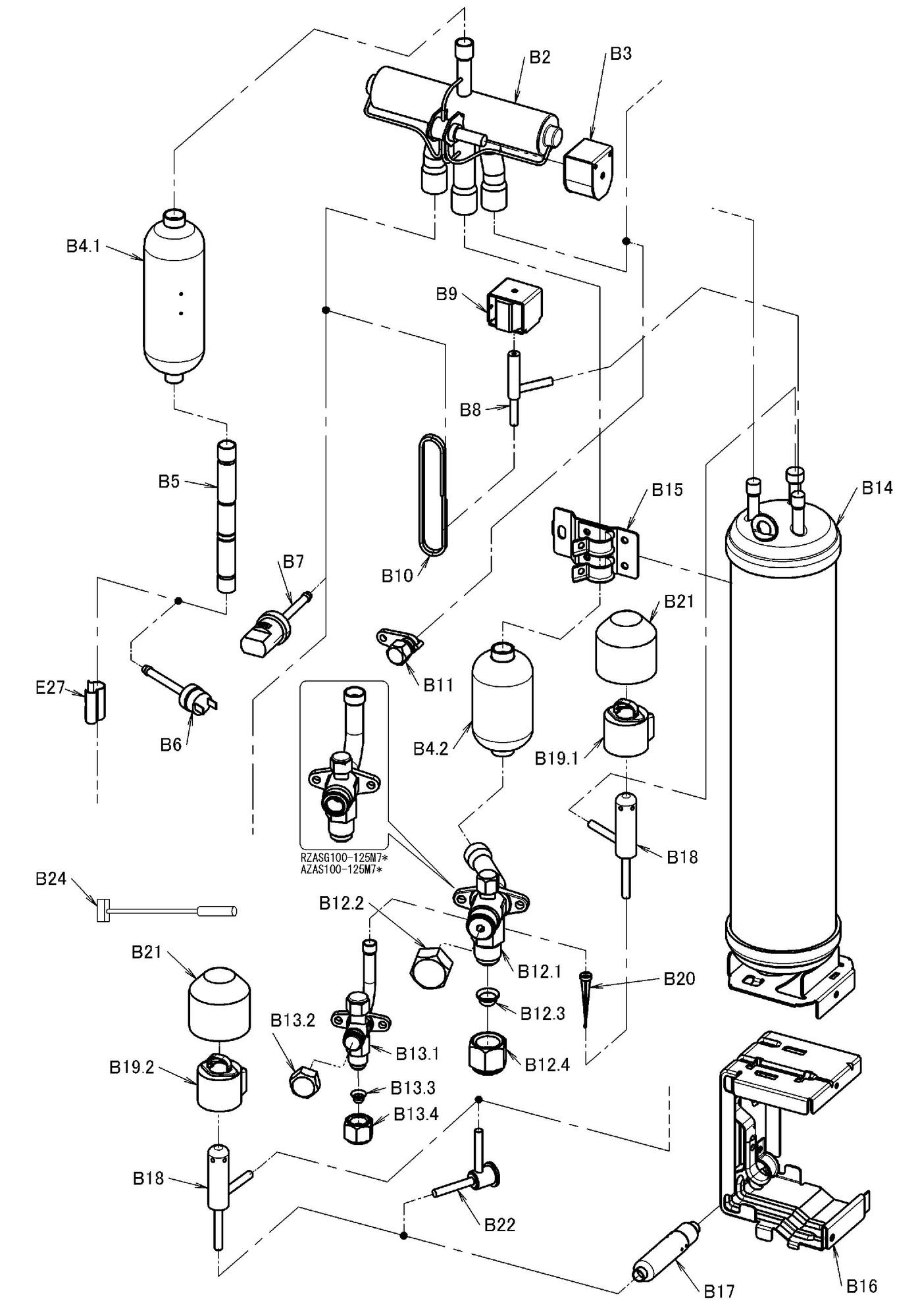

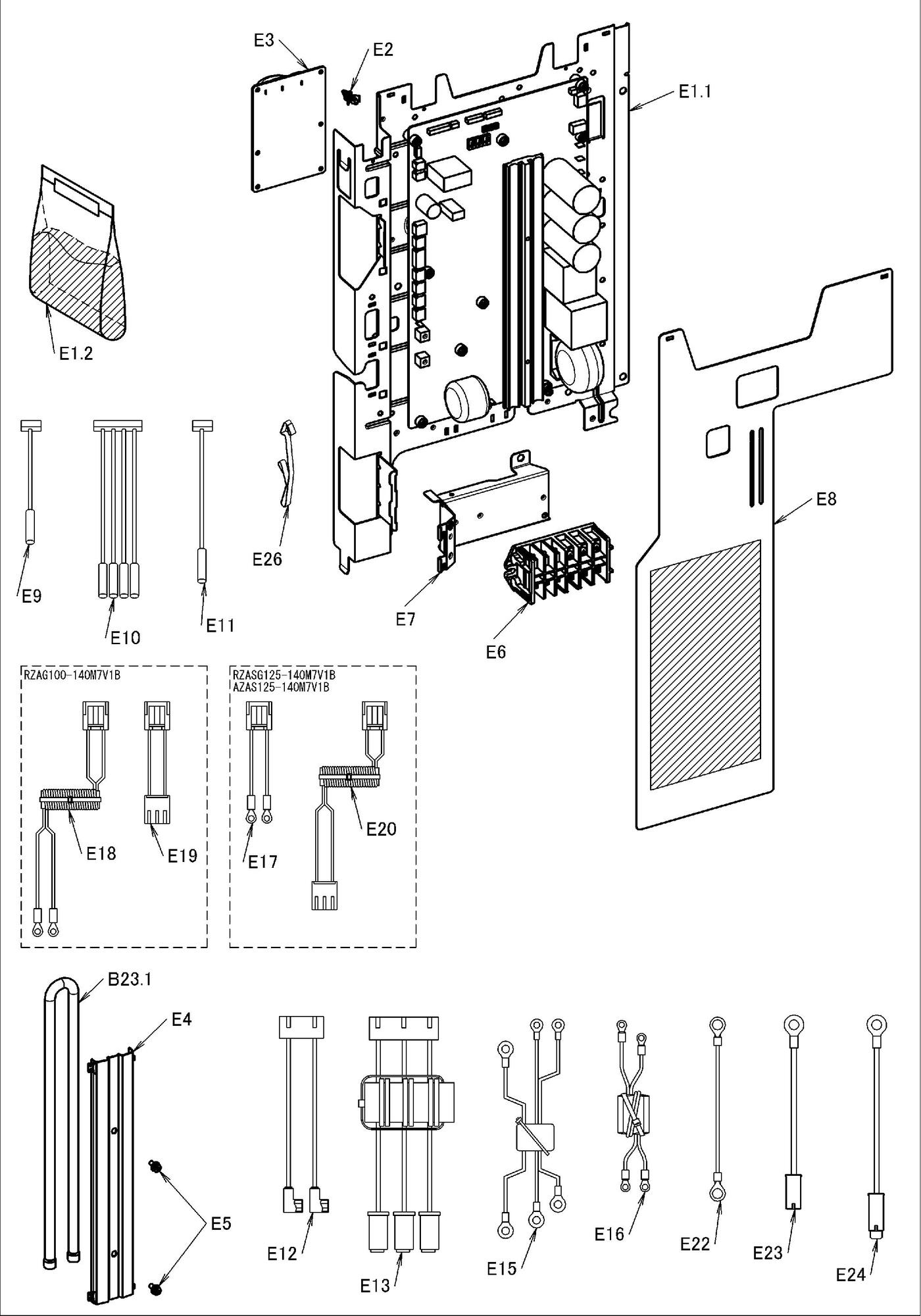

Position vue éclatée
|
Article
|
Référence fabricant
|
Disponibilité et prix
|
|
|
|
|
Compresseur 2yc100dxdc 10epi1200002
|
Daikin
|
± 3 jours ouvrés
1 435,14 € TTC
|
|
|
|
|
Klixon 3s493002-2
|
Daikin
|
± 3 jours ouvrés
12,97 € TTC
|
|
|
|
A11 page 3
|
Comp.soundproof
|
Daikin
Réf fabricant: 5019507
|
avec délai
sur devis
|
|
|
|
|
Comp.soundproof
|
Daikin
|
± 3 jours ouvrés
60,73 € TTC
|
|
|
|
|
Vis compresseur 4p418649-1
|
Daikin
|
± 3 jours ouvrés
20,30 € TTC
|
|
|
|
|
Silent bloc 3p386578-2 d
|
Daikin
|
± 3 jours ouvrés
13,87 € TTC
|
|
|
|
A4 page 3
|
Washer (nut with washer)
|
Daikin
Réf fabricant: 5019493
|
avec délai
sur devis
|
|
|
|
A5 page 1
|
Protection bushing for lead wire
|
Daikin
Réf fabricant: 5019494
|
avec délai
sur devis
|
|
|
|
A6 page 2
|
Terminal cover
|
Daikin
Réf fabricant: 5019495
|
avec délai
sur devis
|
|
|
|
|
Cable compresseur
|
Daikin
|
± 3 jours ouvrés
112,30 € TTC
|
|
|
|
A8 page 3
|
Wire harness assy (ol)
|
Daikin
Réf fabricant: 5019500
|
avec délai
sur devis
|
|
|
|
|
Overload relay mounting plate
|
Daikin
|
± 3 jours ouvrés
9,05 € TTC
|
|
|
|
B1 page 3
|
Heat exchanger
|
Daikin
Réf fabricant: _
|
avec délai
sur devis
|
|
|
|
|
Echangeur a air 2p472772-1
|
Daikin
|
± 3 jours ouvrés
1 457,88 € TTC
|
|
|
|
|
Protection coude condenseur 4p012654-1
|
Daikin
|
± 3 jours ouvrés
4,46 € TTC
|
|
|
|
|
Tube capillaire 4p351327-1
|
Daikin
|
± 3 jours ouvrés
66,76 € TTC
|
|
|
|
|
Prise de pression 3s560018-1
|
Daikin
|
± 3 jours ouvrés
35,14 € TTC
|
|
|
|
|
Vanne d arret 4p465638-1
|
Daikin
|
± 3 jours ouvrés
52,39 € TTC
|
|
|
|
|
Bouchon de vanne de service ex1395718
|
Daikin
|
± 3 jours ouvrés
19,04 € TTC
|
|
|
|
B12.3 page 3
|
Flare cap packing
|
Daikin
Réf fabricant: 301221P
|
avec délai
sur devis
|
|
|
|
|
Ecrou 5/8" fns-5
|
Daikin
|
± 3 jours ouvrés
14,68 € TTC
|
|
|
|
|
Vanne d arret 3sa58067-1
|
Daikin
|
± 3 jours ouvrés
33,55 € TTC
|
|
|
|
|
Stop valve cap
|
Daikin
|
± 3 jours ouvrés
13,57 € TTC
|
|
|
|
B13.3 page 2
|
Flare cap 3/8
|
Daikin
Réf fabricant: 301220P
|
avec délai
sur devis
|
|
|
|
B13.4 page 1
|
Flare nut 3/8
|
Daikin
Réf fabricant: 300987P
|
avec délai
sur devis
|
|
|
|
|
Recepteur de liquide (petit)
|
Daikin
|
± 3 jours ouvrés
333,53 € TTC
|
|
|
|
B15 page 1
|
Patch plate (assy)
|
Daikin
Réf fabricant: 5019519
|
avec délai
sur devis
|
|
|
|
B16 page 1
|
Mounting plate
|
Daikin
Réf fabricant: 5008531
|
avec délai
sur devis
|
|
|
|
|
Filtre fi233 r3269031-7
|
Daikin
|
± 3 jours ouvrés
15,80 € TTC
|
|
|
|
|
Corps electrovanne 3s500031-1
|
Daikin
|
± 3 jours ouvrés
38,38 € TTC
|
|
|
|
|
Bobine electrovanne 3p392149-5
|
Daikin
|
± 3 jours ouvrés
43,97 € TTC
|
|
|
|
|
Bobine electrovanne 3p392149-9
|
Daikin
|
± 3 jours ouvrés
112,48 € TTC
|
|
|
|
|
Corps vanne 4 voies 3sa52118-1
|
Daikin
|
± 3 jours ouvrés
150,64 € TTC
|
|
|
|
|
Filtre
|
Daikin
|
± 3 jours ouvrés
9,16 € TTC
|
|
|
|
|
Water proof cap
|
Daikin
|
± 3 jours ouvrés
5,65 € TTC
|
|
|
|
|
Capteur de pression 3s510003-1
|
Daikin
|
± 3 jours ouvrés
78,65 € TTC
|
|
|
|
B23 page 2
|
Multiple selection required
|
Daikin
Réf fabricant: _
|
avec délai
sur devis
|
|
|
|
|
Tuyau fluide frigorigene 4p365944-6
|
Daikin
|
± 3 jours ouvrés
65,39 € TTC
|
|
|
|
B23.2 page 2
|
Grease
|
Daikin
Réf fabricant: 5013977
|
avec délai
sur devis
|
|
|
|
|
Sonde 4p464366-1
|
Daikin
|
± 3 jours ouvrés
16,51 € TTC
|
|
|
|
|
Bobine vanne 4 voies 3p282308-2
|
Daikin
|
± 3 jours ouvrés
26,46 € TTC
|
|
|
|
|
Filtre 4pa34889-2
|
Daikin
|
± 3 jours ouvrés
73,88 € TTC
|
|
|
|
|
Filtre 4p103383-2
|
Daikin
|
± 3 jours ouvrés
46,73 € TTC
|
|
|
|
B5 page 3
|
Check valve
|
Daikin
Réf fabricant: 5012204
|
avec délai
sur devis
|
|
|
|
|
R*pressostat hp 3p128341-51
|
Daikin
|
en stock
32,92 € TTC
|
|
|
|
B7 page 1
|
Low pressure switch
|
Daikin
Réf fabricant: 300567P
|
avec délai
sur devis
|
|
|
|
|
Electrovanne 3sa52121-1
|
Daikin
|
± 3 jours ouvrés
21,50 € TTC
|
|
|
|
|
Bobine electrovanne 3s400025-2
|
Daikin
|
± 3 jours ouvrés
136,93 € TTC
|
|
|
|
|
Helice 3p209515-1
|
Daikin
|
± 3 jours ouvrés
193,73 € TTC
|
|
|
|
|
Fixation helice ha4039-4
|
Daikin
|
± 3 jours ouvrés
1,22 € TTC
|
|
|
|
E1 page 3
|
Multiple selection, check serial no, order item e1.1.1 or e1.1.2+e1.2
|
Daikin
Réf fabricant: _
|
avec délai
sur devis
|
|
|
|
|
Pcb assy ec20012-4 (a)
|
Daikin
|
± 3 jours ouvrés
1 234,38 € TTC
|
|
|
|
|
Kit de circuit imprime ec20012-4 (b)
|
Daikin
|
± 3 jours ouvrés
503,65 € TTC
|
|
|
|
E1.2 page 3
|
Grease
|
Daikin
Réf fabricant: 5013977
|
avec délai
sur devis
|
|
|
|
|
Ensemble sonde 3p464362-1
|
Daikin
|
± 3 jours ouvrés
87,56 € TTC
|
|
|
|
|
H_sonde 4p212071-4
|
Daikin
|
± 3 jours ouvrés
12,52 € TTC
|
|
|
|
|
Cable hps 4p464369-1
|
Daikin
|
± 3 jours ouvrés
9,68 € TTC
|
|
|
|
E13 page 3
|
Wire harness assy
|
Daikin
Réf fabricant: 5019558
|
avec délai
sur devis
|
|
|
|
E15 page 1
|
Wire harness assy
|
Daikin
Réf fabricant: 5019560
|
avec délai
sur devis
|
|
|
|
|
Accouplement, fond du moteur du ventil
|
Daikin
|
± 3 jours ouvrés
39,24 € TTC
|
|
|
|
E17 page 3
|
Wire harness assy
|
Daikin
Réf fabricant: 5019562
|
avec délai
sur devis
|
|
|
|
|
Entretoise fixation pcb 4p071700-3
|
Daikin
|
± 3 jours ouvrés
4,16 € TTC
|
|
|
|
E20 page 3
|
Wire harness assy
|
Daikin
Réf fabricant: 5019565
|
avec délai
sur devis
|
|
|
|
E22 page 3
|
Wire harness assy
|
Daikin
Réf fabricant: 5019567
|
avec délai
sur devis
|
|
|
|
|
Wire harness assy
|
Daikin
|
± 3 jours ouvrés
4,88 € TTC
|
|
|
|
|
Faisceau de cables assy
|
Daikin
|
± 3 jours ouvrés
14,11 € TTC
|
|
|
|
|
Support sonde 3p136732-1
|
Daikin
|
± 3 jours ouvrés
6,48 € TTC
|
|
|
|
|
Support sonde 4pa38890-1
|
Daikin
|
± 3 jours ouvrés
4,76 € TTC
|
|
|
|
|
Fixation sonde 4p374087-1
|
Daikin
|
± 3 jours ouvrés
7,94 € TTC
|
|
|
|
|
Moteur ventil 2p476174-1a
|
Daikin
|
± 3 jours ouvrés
260,60 € TTC
|
|
|
|
|
Platine de contrôle ec16003-1(a) 2p44
|
Daikin
|
± 3 jours ouvrés
300,19 € TTC
|
|
|
|
|
Dissipateur chaleur 3p464484-1
|
Daikin
|
± 3 jours ouvrés
10,40 € TTC
|
|
|
|
|
Vis couvercle de dissipeur de chaleur
|
Daikin
|
± 3 jours ouvrés
4,39 € TTC
|
|
|
|
|
Bornier 3sa44006-3-ka
|
Daikin
|
± 3 jours ouvrés
22,37 € TTC
|
|
|
|
E7 page 3
|
Terminal mounting plate
|
Daikin
Réf fabricant: 5019546
|
avec délai
sur devis
|
|
|
|
E8 page 2
|
Insulation sheet assy
|
Daikin
Réf fabricant: 5019547
|
avec délai
sur devis
|
|
|
|
|
Sonde air 4p464368-1
|
Daikin
|
± 3 jours ouvrés
53,38 € TTC
|
|
|
|
|
Capot 4p301740-1
|
Daikin
|
± 3 jours ouvrés
178,28 € TTC
|
|
|
|
F10 page 3
|
Partition plate
|
Daikin
Réf fabricant: 5019583
|
avec délai
sur devis
|
|
|
|
|
Tole cache vanne
|
Daikin
|
± 3 jours ouvrés
20,33 € TTC
|
|
|
|
|
Cache tuyauterie arriere 3pw29767-5
|
Daikin
|
± 3 jours ouvrés
16,18 € TTC
|
|
|
|
F13 page 1
|
Check serial number, see note, order f13-1 or f13-2
|
Daikin
Réf fabricant: _
|
avec délai
sur devis
|
|
|
|
F13-1 page 1
|
Stop valve mounting plate
|
Daikin
Réf fabricant: 5019585
|
avec délai
sur devis
|
|
|
|
F13-2 page 3
|
Stop valve mounting plate
|
Daikin
Réf fabricant: 5023792
|
avec délai
sur devis
|
|
|
|
|
H_poigne 3pa53354-1
|
Daikin
|
± 3 jours ouvrés
11,95 € TTC
|
|
|
|
|
Boulon du compresseur 4pa16309-1-ka
|
Daikin
|
± 3 jours ouvrés
6,25 € TTC
|
|
|
|
|
Panneau avant 3p301741-2
|
Daikin
|
± 3 jours ouvrés
177,18 € TTC
|
|
|
|
|
Grille de refoulement 3p302660-1
|
Daikin
|
± 3 jours ouvrés
106,08 € TTC
|
|
|
|
|
Panneau avant 3p379691-14
|
Daikin
|
± 3 jours ouvrés
244,12 € TTC
|
|
|
|
|
Panneau arriere cote droit 3p302662-1
|
Daikin
|
± 3 jours ouvrés
182,87 € TTC
|
|
|
|
|
Tole arriere 3p301719-8
|
Daikin
|
± 3 jours ouvrés
74,26 € TTC
|
|
|
|
|
Bac a condensat 3p302800-1
|
Daikin
|
± 3 jours ouvrés
177,40 € TTC
|
|
|
|
|
Support bac a condensat 3p290847-1
|
Daikin
|
± 3 jours ouvrés
16,74 € TTC
|
|
|
|
|
Support moteur ventilation 3p460499-1
|
Daikin
|
± 3 jours ouvrés
163,69 € TTC
|
|
|
|
|
Carton emballage basse 3p304164-1
|
Daikin
|
± 3 jours ouvrés
155,46 € TTC
|
|
|
|
|
Coussin superieur
|
Daikin
|
± 3 jours ouvrés
20,27 € TTC
|
|
|
|
|
Carton d emballage 2p304168-1
|
Daikin
|
± 3 jours ouvrés
sur devis
|
|
