Unité externe Daikin RZAG100N2Y1B

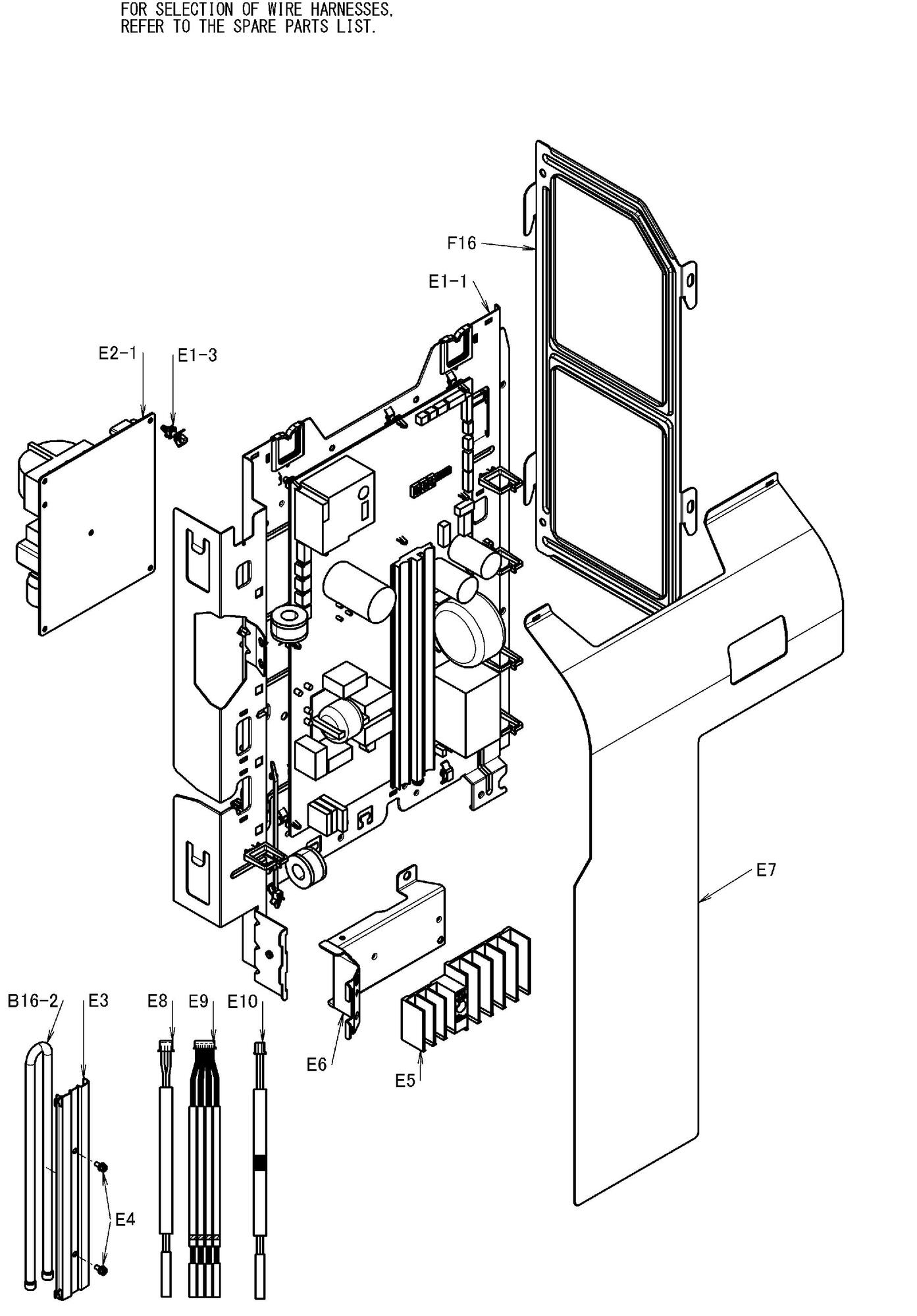

page 1

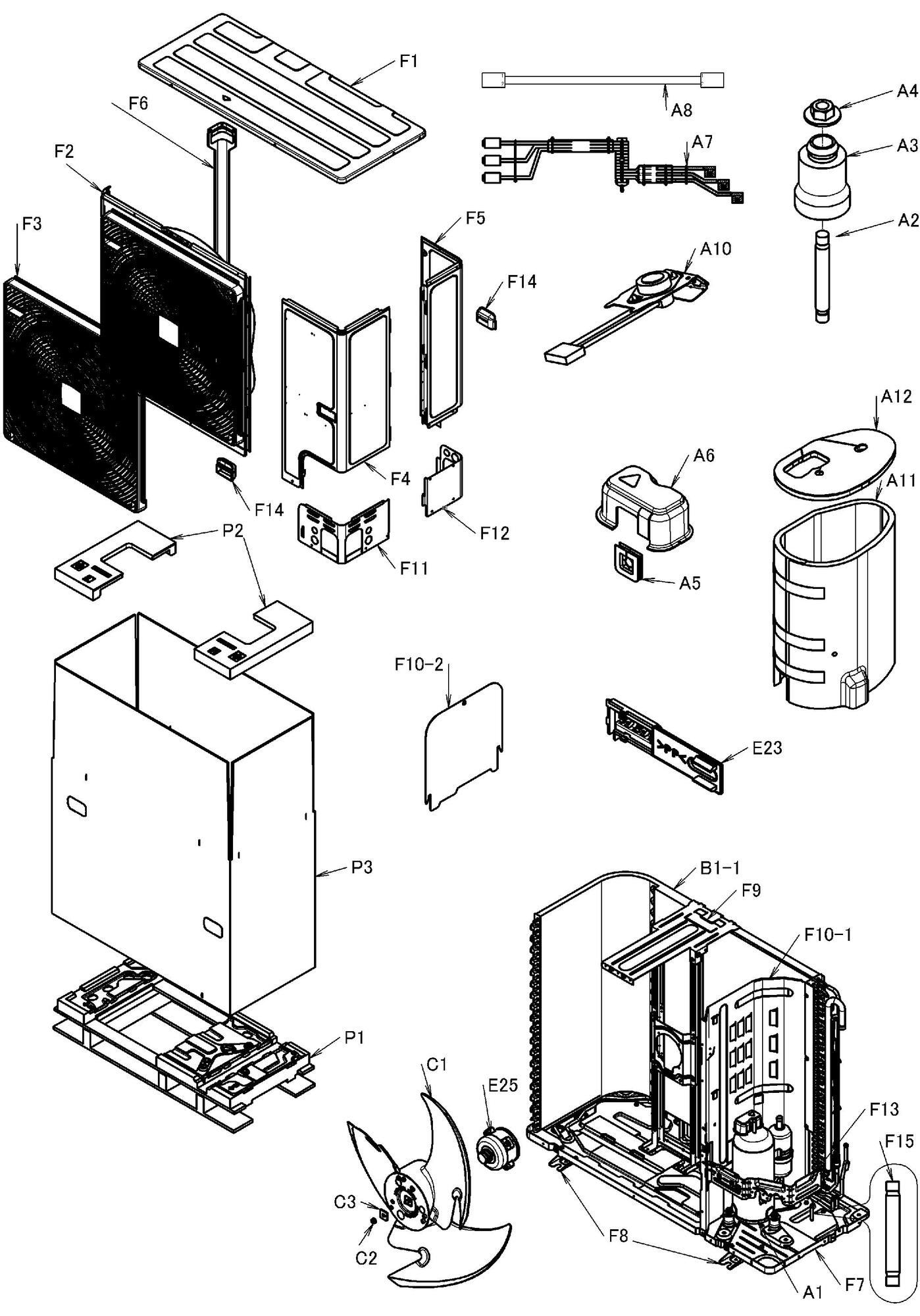

page 2

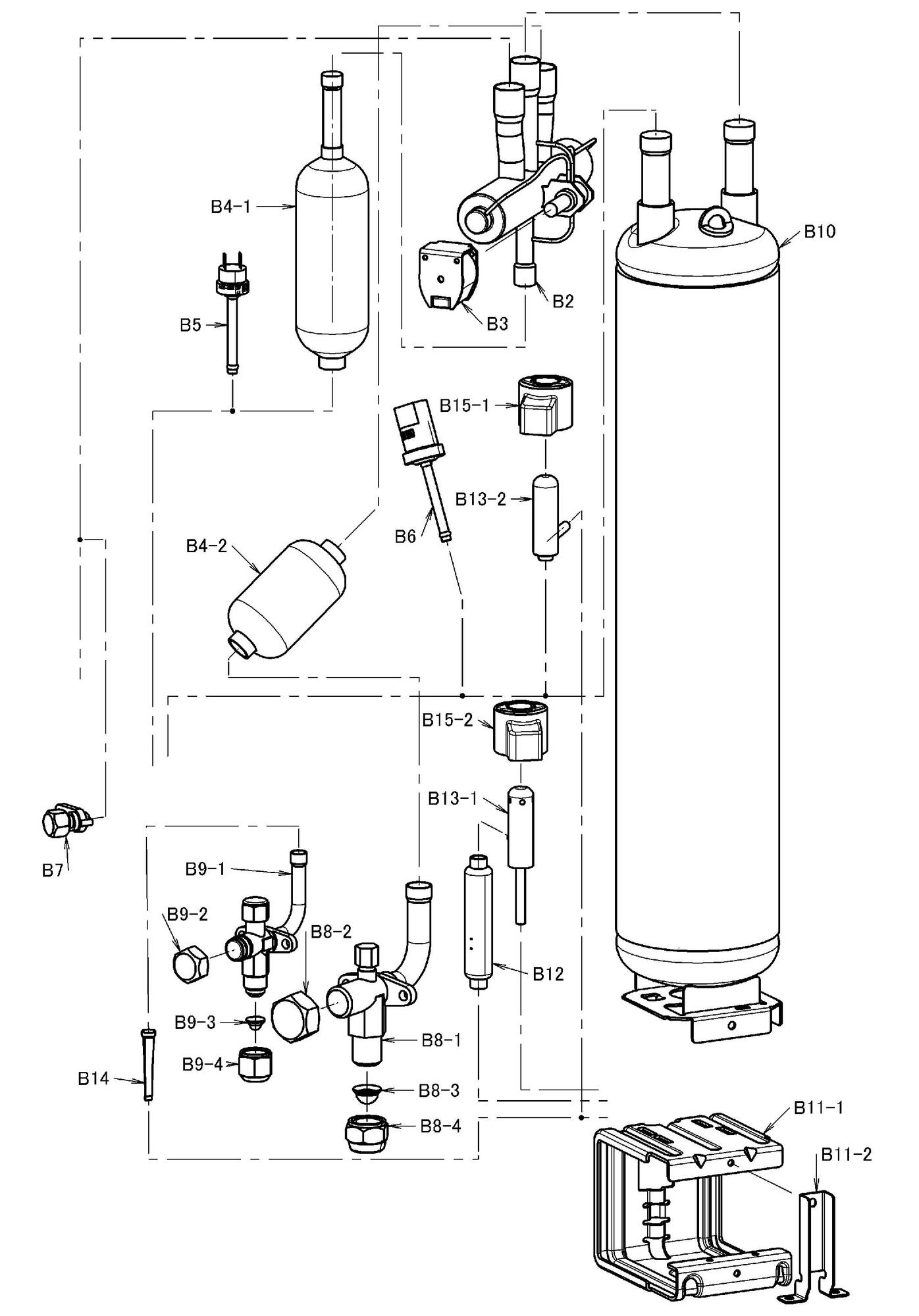

page 3
Pièces détachées Unité externe Daikin RZAG100N2Y1B chez Pièces Express


Référence fabricant
Position Schéma
5037561 Compressor 2y260bpay1p#c A1
5028825 Relais surchauffe 3p573437-1 A10
5028829 Comp.soundproof mantle (2y260) A11
5019508 Comp.soundproof A12
5019811 Vis compresseur 4p299318-1 rzasg71m2v1b A2
5016642 Silent bloc 3p386578-2 d A3
390204J Ecrou avec rondelle r4911377-1 A4
040139J Silent bloc 1mu28nfv A5
5028821 Terminal cover A6
5028824 Wire harness assy (compressor) A7
5028827 Wire harness assy A8
_ Heat exchanger assy B1
5041914 Heat exchanger assy B1.1
5024723 Bouteille liquide 3p549735-1 d B10
5028834 Accumulator leg B11.1
5028835 Accumulator leg (support) B11.2
232025J Filtre tuyauterie fi233 r3269031-7 B12
5012494 Corps electrovanne 3s500031-1 B13.1
5012496 Corps detenteur 3s500041-1 B13.2
5016645 Filtre B14
5017101 Bobine electrovanne 3p392149-5 B15.1
5024702 Bobine electrovanne 3p392149-9 k B15.2
_ Multiple selection required; order b16-1 + b16-3 or b16-2 + b16-3 B16
5028836 Refrigerant pipe B16.2
5013977 Grease B16.3
5019513 Corps vanne 4 voies 3sa52118-1 B2
5017099 Bobine vanne 4 voies 3p282308-2 B3
5023149 Muffler B4.1
139585J Silencieux 4p103383-1 B4.2
5029980 Pressostat hp 3p125350-51 B5
5024696 Pressostat bp 3sa45031-53 n B6
5015454 Prise de pression 3s560018-1 B7
300975P Vanne d arret 3sa58064-1 B8.1
139571J Bouchon de vanne de service ex1395718 B8.2
301221P Flare cap 5/8 B8.3
300076P Ecrou 5/8" fns-5 B8.4
300981P Vanne d arret 3sa58067-1 B9.1
5019516 Stop valve cap B9.2
301220P Flare cap 3/8 B9.3
300987P Flare nut 3/8 B9.4
5038511 Propeller fan assy C1
5019018 Fixation helice ha4039-4 C2
5024882 Rondelle 4pa19902-2 C3
_ Multiple selection required; order item e1-1 + e1-2 + e1-3 E1
5041642 Pcb assy ec15006-26 (c) EC15006-26(C) E1.1
5013977 Grease E1.2
5019540 Entretoise fixation pcb 4p071700-3 E1.3
5019552 H_sonde 4p212071-4 E10
5028841 Wire harness assy (hps) E11
5019556 Wire harness assy E12
5019567 Wire harness assy E19
_ Multiple selection required; order item e2-1 + e2-2 E2
5024623 Platine a2p ec15017-1(a) /2p441038-1a E2.1
5013977 Grease E2.2
5019566 Wire harness assy E20
301226P Support sonde 3p136732-1 E23
300847P Support sonde 4pa38890-1 E24
5024703 Moteur vent. 3sb40787-1 a E25
5013709 Couvercle de dissipeur de chaleur E3
5013710 Vis couvercle de dissipeur de chaleur E4
5019545 Terminal block hp-t3041-d3c3-l E5
5028837 Terminal mounting plate E6
5028839 Insulation sheet assy E7
5032005 Sonde air 3p590083-1 E8
5032006 Ens. sonde 3p590082-1 E9
5041916 Top plate F1
5028859 Partition plate F10.1
5028860 Couvercle (plaque de separation) F10.2
5041923 Front cover F11
5041924 Rear cover F12
5028863 Stop valve mounting plate F13
5019586 H_poigne 3pa53354-1 F14
5019587 Boulon du compresseur 4pa16309-1-ka F15
5028846 El.compo.mounting plate support F16
5041917 Front plate F2
5028849 Grille refoulement 3p560686-1 F3
5041920 Service front plate F4
5042120 Right side plate w sealing F5
5041921 Rear beam F6
5041922 Bottom frame assy F7
5028856 Stand(leg) F8
5028857 Fan motor stand assy F9
5028864 Packing case (bottom tray) P1
5028865 Cushion top P2
5028866 Packing case assy P3


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité externe Daikin RZAG100N2Y1B



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Compressor 2y260bpay1p#c Daikin 5037561
Compressor 2y260bpay1p#c
Code article PEX: 684103
Daikin
Réf fabricant: 5037561
± 3 jours ouvrés
1 250,63 € TTC
Relais surchauffe 3p573437-1 Daikin 5028825
Relais surchauffe 3p573437-1
Code article PEX: 683146
Daikin
Réf fabricant: 5028825
± 3 jours ouvrés
61,56 € TTC
Comp.soundproof mantle (2y260) Daikin 5028829
Comp.soundproof mantle (2y260)
Code article PEX: 683148
Daikin
Réf fabricant: 5028829
± 3 jours ouvrés
93,91 € TTC
Comp.soundproof Daikin 5019508
Comp.soundproof
Code article PEX: 681891
Daikin
Réf fabricant: 5019508
± 3 jours ouvrés
63,50 € TTC
Vis compresseur 4p299318-1 rzasg71m2v1b Daikin 5019811
Vis compresseur 4p299318-1 rzasg71m2v1b
Code article PEX: 681933
Daikin
Réf fabricant: 5019811
± 3 jours ouvrés
4,74 € TTC
Silent bloc 3p386578-2 d Daikin 5016642
Silent bloc 3p386578-2 d
Code article PEX: 455562
Daikin
Réf fabricant: 5016642
± 3 jours ouvrés
13,84 € TTC
Ecrou avec rondelle r4911377-1 Daikin 390204J
Ecrou avec rondelle r4911377-1
Code article PEX: 447693
Daikin
Réf fabricant: 390204J
± 3 jours ouvrés
sur devis
Silent bloc 1mu28nfv Daikin 040139J
Silent bloc 1mu28nfv
Code article PEX: 434908
Daikin
Réf fabricant: 040139J
± 3 jours ouvrés
9,48 € TTC
Terminal cover Daikin 5028821
Terminal cover
Code article PEX: 683142
Daikin
Réf fabricant: 5028821
± 3 jours ouvrés
13,03 € TTC
Wire harness assy (compressor) Daikin 5028824
Wire harness assy (compressor)
Code article PEX: 683145
Daikin
Réf fabricant: 5028824
± 3 jours ouvrés
54,11 € TTC
Wire harness assy Daikin 5028827
Wire harness assy
Code article PEX: 683147
Daikin
Réf fabricant: 5028827
± 3 jours ouvrés
14,62 € TTC
B1 page 3 Heat exchanger assy

Daikin
Réf fabricant: _
avec délai
sur devis
Heat exchanger assy Daikin 5041914
Heat exchanger assy
Code article PEX: 685320
Daikin
Réf fabricant: 5041914
± 3 jours ouvrés
918,86 € TTC
Bouteille liquide 3p549735-1 d Daikin 5024723
Bouteille liquide 3p549735-1 d
Code article PEX: 682939
Daikin
Réf fabricant: 5024723
± 3 jours ouvrés
319,22 € TTC
B11.1 page 2 Accumulator leg

Daikin
Réf fabricant: 5028834
avec délai
sur devis
Accumulator leg (support) Daikin 5028835
Accumulator leg (support)
Code article PEX: 683152
Daikin
Réf fabricant: 5028835
± 3 jours ouvrés
192,62 € TTC
Filtre tuyauterie fi233 r3269031-7 Daikin 232025J
Filtre tuyauterie fi233 r3269031-7
Code article PEX: 445283
Daikin
Réf fabricant: 232025J
± 3 jours ouvrés
29,80 € TTC
Corps electrovanne 3s500031-1 Daikin 5012494
Corps electrovanne 3s500031-1
Code article PEX: 453844
Daikin
Réf fabricant: 5012494
± 3 jours ouvrés
38,28 € TTC
Corps detenteur 3s500041-1 Daikin 5012496
Corps detenteur 3s500041-1
Code article PEX: 453846
Daikin
Réf fabricant: 5012496
± 3 jours ouvrés
52,82 € TTC
Filtre Daikin 5016645
Filtre
Code article PEX: 681520
Daikin
Réf fabricant: 5016645
± 3 jours ouvrés
10,15 € TTC
Bobine electrovanne 3p392149-5 Daikin 5017101
Bobine electrovanne 3p392149-5
Code article PEX: 455729
Daikin
Réf fabricant: 5017101
± 3 jours ouvrés
43,90 € TTC
Bobine electrovanne 3p392149-9 k Daikin 5024702
Bobine electrovanne 3p392149-9 k
Code article PEX: 682932
Daikin
Réf fabricant: 5024702
± 3 jours ouvrés
37,92 € TTC
B16 page 2 Multiple selection required; order b16-1 + b16-3 or b16-2 + b16-3

Daikin
Réf fabricant: _
avec délai
sur devis
B16.2 page 2 Refrigerant pipe

Daikin
Réf fabricant: 5028836
avec délai
sur devis
B16.3 page 3 Grease

Daikin
Réf fabricant: 5013977
avec délai
sur devis
Corps vanne 4 voies 3sa52118-1 Daikin 5019513
Corps vanne 4 voies 3sa52118-1
Code article PEX: 456315
Daikin
Réf fabricant: 5019513
± 3 jours ouvrés
150,34 € TTC
Bobine vanne 4 voies 3p282308-2 Daikin 5017099
Bobine vanne 4 voies 3p282308-2
Code article PEX: 455726
Daikin
Réf fabricant: 5017099
± 3 jours ouvrés
26,40 € TTC
B4.1 page 3 Muffler

Daikin
Réf fabricant: 5023149
avec délai
sur devis
Silencieux 4p103383-1 Daikin 139585J
Silencieux 4p103383-1
Code article PEX: 679263
Daikin
Réf fabricant: 139585J
± 3 jours ouvrés
147,26 € TTC
Pressostat hp 3p125350-51 Daikin 5029980
Pressostat hp 3p125350-51
Code article PEX: 683172
Daikin
Réf fabricant: 5029980
± 3 jours ouvrés
222,06 € TTC
Pressostat bp 3sa45031-53 n Daikin 5024696
Pressostat bp 3sa45031-53 n
Code article PEX: 682929
Daikin
Réf fabricant: 5024696
± 3 jours ouvrés
55,50 € TTC
Prise de pression 3s560018-1 Daikin 5015454
Prise de pression 3s560018-1
Code article PEX: 681422
Daikin
Réf fabricant: 5015454
± 3 jours ouvrés
35,08 € TTC
Vanne d arret 3sa58064-1 Daikin 300975P
Vanne d arret 3sa58064-1
Code article PEX: 446242
Daikin
Réf fabricant: 300975P
± 3 jours ouvrés
64,90 € TTC
Bouchon de vanne de service ex1395718 Daikin 139571J
Bouchon de vanne de service ex1395718
Code article PEX: 439839
Daikin
Réf fabricant: 139571J
± 3 jours ouvrés
sur devis
B8.3 page 1 Flare cap 5/8

Daikin
Réf fabricant: 301221P
avec délai
sur devis
Ecrou 5/8" fns-5 Daikin 300076P
Ecrou 5/8" fns-5
Code article PEX: 445703
Daikin
Réf fabricant: 300076P
± 3 jours ouvrés
sur devis
Vanne d arret 3sa58067-1 Daikin 300981P
Vanne d arret 3sa58067-1
Code article PEX: 446246
Daikin
Réf fabricant: 300981P
± 3 jours ouvrés
35,15 € TTC
Stop valve cap Daikin 5019516
Stop valve cap
Code article PEX: 681893
Daikin
Réf fabricant: 5019516
± 3 jours ouvrés
13,92 € TTC
B9.3 page 3 Flare cap 3/8

Daikin
Réf fabricant: 301220P
avec délai
sur devis
B9.4 page 1 Flare nut 3/8

Daikin
Réf fabricant: 300987P
avec délai
sur devis
Propeller fan assy Daikin 5038511
Propeller fan assy
Code article PEX: 684326
Daikin
Réf fabricant: 5038511
± 3 jours ouvrés
220,18 € TTC
Fixation helice ha4039-4 Daikin 5019018
Fixation helice ha4039-4
Code article PEX: 456208
Daikin
Réf fabricant: 5019018
± 3 jours ouvrés
2,35 € TTC
Rondelle 4pa19902-2 Daikin 5024882
Rondelle 4pa19902-2
Code article PEX: 682993
Daikin
Réf fabricant: 5024882
± 3 jours ouvrés
9,94 € TTC
E1 page 3 Multiple selection required; order item e1-1 + e1-2 + e1-3

Daikin
Réf fabricant: _
avec délai
sur devis
Pcb assy ec15006-26 (c) Daikin 5041642
Pcb assy ec15006-26 (c)
Code article PEX: 685086
Daikin
Réf fabricant: 5041642
± 3 jours ouvrés
1 400,83 € TTC
E1.2 page 3 Grease

Daikin
Réf fabricant: 5013977
avec délai
sur devis
Entretoise fixation pcb 4p071700-3 Daikin 5019540
Entretoise fixation pcb 4p071700-3
Code article PEX: 681896
Daikin
Réf fabricant: 5019540
± 3 jours ouvrés
7,63 € TTC
H_sonde 4p212071-4 Daikin 5019552
H_sonde 4p212071-4
Code article PEX: 456335
Daikin
Réf fabricant: 5019552
± 3 jours ouvrés
12,48 € TTC
E11 page 1 Wire harness assy (hps)

Daikin
Réf fabricant: 5028841
avec délai
sur devis
Wire harness assy Daikin 5019556
Wire harness assy
Code article PEX: 681902
Daikin
Réf fabricant: 5019556
± 3 jours ouvrés
28,06 € TTC
E19 page 1 Wire harness assy

Daikin
Réf fabricant: 5019567
avec délai
sur devis
E2 page 1 Multiple selection required; order item e2-1 + e2-2

Daikin
Réf fabricant: _
avec délai
sur devis
Platine a2p ec15017-1(a) /2p441038-1a Daikin 5024623
Platine a2p ec15017-1(a) /2p441038-1a
Code article PEX: 682909
Daikin
Réf fabricant: 5024623
± 3 jours ouvrés
311,39 € TTC
E2.2 page 1 Grease

Daikin
Réf fabricant: 5013977
avec délai
sur devis
E20 page 3 Wire harness assy

Daikin
Réf fabricant: 5019566
avec délai
sur devis
Support sonde 3p136732-1 Daikin 301226P
Support sonde 3p136732-1
Code article PEX: 446391
Daikin
Réf fabricant: 301226P
± 3 jours ouvrés
sur devis
Support sonde 4pa38890-1 Daikin 300847P
Support sonde 4pa38890-1
Code article PEX: 446174
Daikin
Réf fabricant: 300847P
± 3 jours ouvrés
8,83 € TTC
Moteur vent. 3sb40787-1 a Daikin 5024703
Moteur vent. 3sb40787-1 a
Code article PEX: 682933
Daikin
Réf fabricant: 5024703
± 3 jours ouvrés
423,24 € TTC
Couvercle de dissipeur de chaleur Daikin 5013709
Couvercle de dissipeur de chaleur
Code article PEX: 454390
Daikin
Réf fabricant: 5013709
± 3 jours ouvrés
13,80 € TTC
Vis couvercle de dissipeur de chaleur Daikin 5013710
Vis couvercle de dissipeur de chaleur
Code article PEX: 454392
Daikin
Réf fabricant: 5013710
± 3 jours ouvrés
4,38 € TTC
Terminal block hp-t3041-d3c3-l Daikin 5019545
Terminal block hp-t3041-d3c3-l
Code article PEX: 681899
Daikin
Réf fabricant: 5019545
± 3 jours ouvrés
24,24 € TTC
E6 page 1 Terminal mounting plate

Daikin
Réf fabricant: 5028837
avec délai
sur devis
E7 page 3 Insulation sheet assy

Daikin
Réf fabricant: 5028839
avec délai
sur devis
Sonde air 3p590083-1 Daikin 5032005
Sonde air 3p590083-1
Code article PEX: 683213
Daikin
Réf fabricant: 5032005
± 3 jours ouvrés
25,08 € TTC
Ens. sonde 3p590082-1 Daikin 5032006
Ens. sonde 3p590082-1
Code article PEX: 683214
Daikin
Réf fabricant: 5032006
± 3 jours ouvrés
106,72 € TTC
Top plate Daikin 5041916
Top plate
Code article PEX: 685322
Daikin
Réf fabricant: 5041916
± 3 jours ouvrés
103,98 € TTC
F10.1 page 3 Partition plate

Daikin
Réf fabricant: 5028859
avec délai
sur devis
Couvercle (plaque de separation) Daikin 5028860
Couvercle (plaque de separation)
Code article PEX: 744654
Daikin
Réf fabricant: 5028860
± 3 jours ouvrés
sur devis
Front cover Daikin 5041923
Front cover
Code article PEX: 685329
Daikin
Réf fabricant: 5041923
± 3 jours ouvrés
20,03 € TTC
Rear cover Daikin 5041924
Rear cover
Code article PEX: 685330
Daikin
Réf fabricant: 5041924
± 3 jours ouvrés
15,02 € TTC
F13 page 1 Stop valve mounting plate

Daikin
Réf fabricant: 5028863
avec délai
sur devis
H_poigne 3pa53354-1 Daikin 5019586
H_poigne 3pa53354-1
Code article PEX: 681914
Daikin
Réf fabricant: 5019586
± 3 jours ouvrés
11,90 € TTC
Boulon du compresseur 4pa16309-1-ka Daikin 5019587
Boulon du compresseur 4pa16309-1-ka
Code article PEX: 681915
Daikin
Réf fabricant: 5019587
± 3 jours ouvrés
10,38 € TTC
F16 page 3 El.compo.mounting plate support

Daikin
Réf fabricant: 5028846
avec délai
sur devis
Front plate Daikin 5041917
Front plate
Code article PEX: 685323
Daikin
Réf fabricant: 5041917
± 3 jours ouvrés
170,40 € TTC
Grille refoulement 3p560686-1 Daikin 5028849
Grille refoulement 3p560686-1
Code article PEX: 683155
Daikin
Réf fabricant: 5028849
± 3 jours ouvrés
115,38 € TTC
Service front plate Daikin 5041920
Service front plate
Code article PEX: 685326
Daikin
Réf fabricant: 5041920
± 3 jours ouvrés
73,43 € TTC
Right side plate w sealing Daikin 5042120
Right side plate w sealing
Code article PEX: 685346
Daikin
Réf fabricant: 5042120
± 3 jours ouvrés
56,44 € TTC
Rear beam Daikin 5041921
Rear beam
Code article PEX: 685327
Daikin
Réf fabricant: 5041921
± 3 jours ouvrés
33,58 € TTC
Bottom frame assy Daikin 5041922
Bottom frame assy
Code article PEX: 685328
Daikin
Réf fabricant: 5041922
± 3 jours ouvrés
133,72 € TTC
F8 page 1 Stand(leg)

Daikin
Réf fabricant: 5028856
avec délai
sur devis
F9 page 2 Fan motor stand assy

Daikin
Réf fabricant: 5028857
avec délai
sur devis
P1 page 2 Packing case (bottom tray)

Daikin
Réf fabricant: 5028864
avec délai
sur devis
P2 page 1 Cushion top

Daikin
Réf fabricant: 5028865
avec délai
sur devis
Packing case assy Daikin 5028866
Packing case assy
Code article PEX: 683163
Daikin
Réf fabricant: 5028866

obsolète



Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Daikin RZAG100N2Y1B ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
