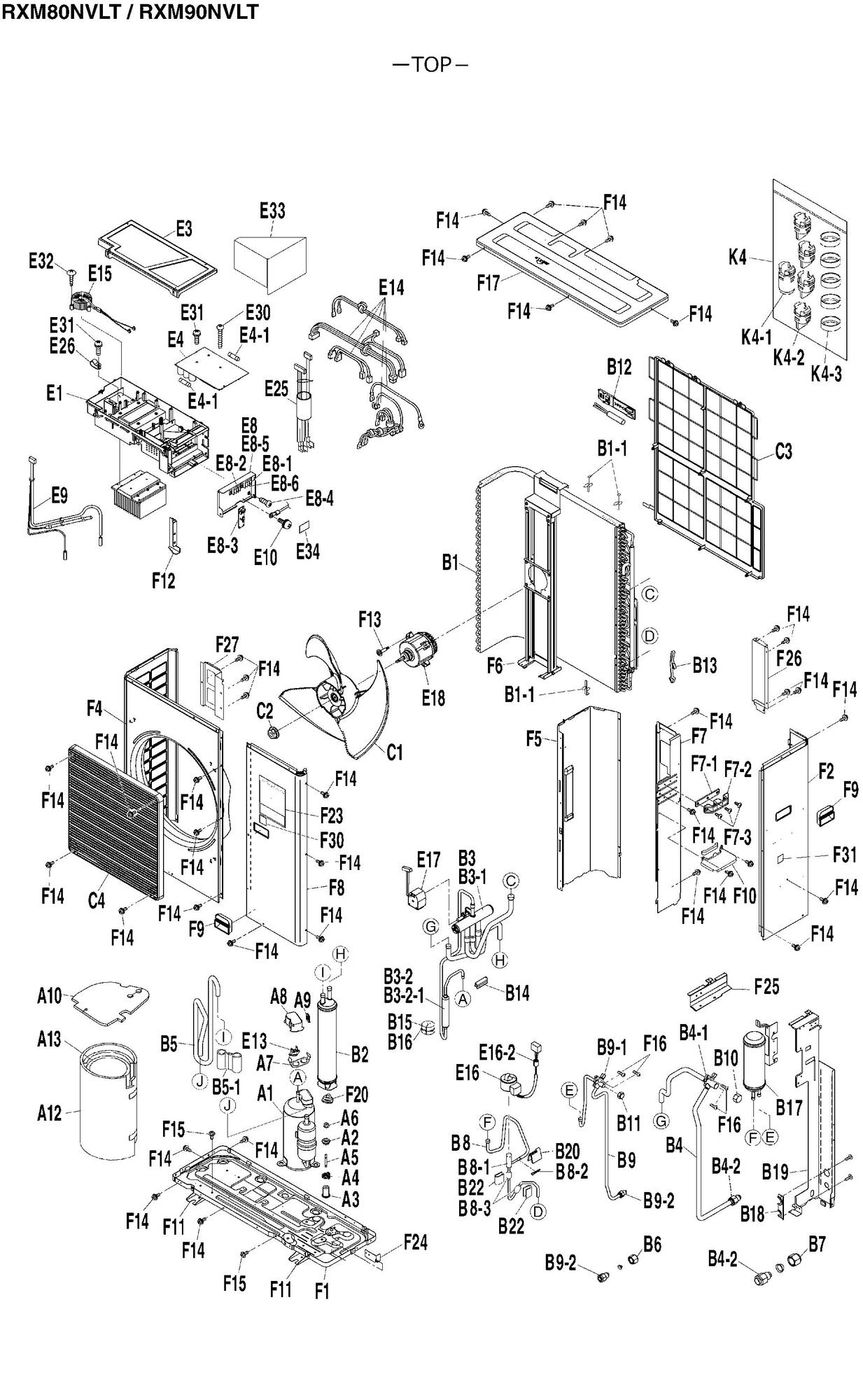

Unité externe Daikin RXM90NVLT



page 1
Pièces détachées Unité externe Daikin RXM90NVLT chez Pièces Express


Référence fabricant
PositionSchéma
4016061Swing compressor 2YC71AXD#AA1
4008917Sound insulation (outer top)A10
4008918Sound insulation (body)A12
4008919Sound insulation (inner)A13
0960397Support sup ressortA2
390215Spring holder lower (2) w405039-2aA3
390208Mounting springA4
0768508Set bolt/ compressor M8-P1.25A5
4010410Washer (nut with washer) M8-P1.25A6
380620Relais-stop de surcharge hk3468 au22A7
1262647Couvercle bornier compresseur 3pd03148-1A8
0401393Gaine pour cable de puissanceA9
4010162Cross-fin condenser assy.B1
4016026Heat exchanger fixing bandB1-1
0079936Valve cap D16.5CUTB10
0454328Stop valve cap D15.9CUTB11
1571327Support sonde 3p136732-1B12
0423968Support sonde 4pa38890-1B13
1728781Support sonde 4p170372-1 [02143026] T=0.5B14
980753Vibration absorber/ ref. pipingB15
980761Weight clipB16
4010163Liquid receiver assy.B17
1314269Fixture/ union jointB18
4008922Set plate (1)/ stop valveB19
4014318Accumulator assy.B2
4008924Putty (for vibration proof)B20
4010164Putty (for vibration proof)B22
_Four way valve assy.B3
1858062Corps vanne 4 voies 3sa52101-1 SHF-20D-46-02B3-1
_Discharge pipe assy.B3-2
1618396Filtre de tuyeauterieB3-2-1
1932302Gas stop valve assy.B4
_Stop valve VSMH4SSCB4-1
257588Union joint 7/8-14UNF(2A) D15.9CUTB4-2
4014325Suction pipe assy.B5
4014397PuttyB5-1
1723546Raccord flare 1/4 ftxs-f FNSF2 U7/16 D6.4CUTB6
1198506Ecrou raccordement tube 5/8 ex 11250004a FNSF5 U7/8 D15.9CUTB7
4014322Electronic exp. valve assy.B8
2204606Body/ electronic exp. valve UKV-25D263B8-1
1318230Strainer (for ref.) 200MESHB8-2
1382332Muffler 150MESHB8-3
4011038Liquid stop valve assy.B9
_Stop valve VSMH3SSCB9-1
0035967Union joint 7/16-20UNF(2A) D6.4CUTB9-2
1864005Helice 3p209515-1 P51J11FC1
847003Lock nut/ fan M8C2
4009632Air suction grilleC3
4008926Grille de refoulement cplC4
1684829Body/ switch boxE1
1137835Tapping screw M4X 12E10
622418Klixon cs7 130/95 ry22d7v1 my56a CS-7SA NFZ250VDSPSN OFF/ON=130/95DEG.E13
4009777Wire harness assy. (with cushion)E14
1707715Reactance 3eb75132-3 20A/200MHE15
4008929Coil/ electronic exp. valve assy. UKV-A087E16
1134797Filtre de ligne 3eb76042-1 KRCBC160928BE16-2
4008930Coil/ four way valve assy. SQ-1088E17
1903126Moteur ventil. 3sb40675-1/ cc 200w d200f EQDW03ADA 8P 200W 192-380VDCE18
1903164Wire harness assy. (for comp.)E25
1707722Plastic bandE26
1708321Couvercle boitier elec 1p161406-1E3
1216505Truss head tapping screw M4X 16E30
1729986Ensemble de vis 4sb00049-1 M4X 14E31
1748886Vis ha4114-04-25 M4X 25E32
1903171Insulation sheetE33
4011606Caution label (forced operation)E34
4016028Printed circuit assy. (main) EEPROM 1P391103-6E4
1538755Fuse 2153.15MXP 250V 3.15AE4-1
4006455Terminal block cover assy.E8
1684913Bornier x1m 2PE8-1
1684920Bornier de liaison elec.3mxs521e3v1b 3PE8-2
1688256Platine de service 3p169059-1 NO MODEL NAMEE8-3
4004935Pan head tapping screw (3)E8-4
1730498Cover/ terminal blockE8-5
1707708EtiquetteE8-6
4008928Thermistor assy. 1SET=3PCS. (ST9303/ST9303/ST9303)E9
4008933Bottom frame assy.F1
4008940Partition plate assy. (2)F10
4009049Anchor plateF11
4008942By-pass sealing plateF12
1877234Cache vis 4p081961-1F13
0495949Hex. head tapping screw M5X 12F14
1314531Truss head tapping screw M5X 12F15
0480170Pan head tapping screw M5X 16F16
4008943Top plate assy.F17
4008934Side plate (right)F2
1619755Cushion rubberF20
4006138Nameplate daikinF23
4008944Earth plateF24
4008945Connecting plateF25
4010168Rear plate fixing plateF26
4010169Auxiliary heat exchanger plateF27
4015906Label (inverter r32)F30
4015455Etiquette produit 3p351459-1F31
4008935Front plate assy. (1)F4
4008936Partition plate assy. (1)F5
4008937Motor base assy.F6
4010167Rear plate assy.F7
0593209Insulator (a)F7-1
0590806Bloc cable rx25jv1nb9F7-2
0082033Truss head tapping screw M4X 12F7-3
4008939Front plate assy. (2)F8
0920452PoigneeF9
_Accessory setK4
537651Doigt de gant r3911486-1K4-1
1314593Bouchon evacuation 4mk/s(d)(s)80-90a/b/cK4-2
1314601Bouchon d evacuation 4mx80azK4-3


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte










Pièces détachées contenues dans cet appareil Unité externe Daikin RXM90NVLT



PhotoPosition vue éclatéeArticleRéférence fabricantDisponibilité et prix
A1 page 1Swing compressor

Daikin
Réf fabricant: 4016061
avec délai
sur devis
A10 page 1Sound insulation (outer top)

Daikin
Réf fabricant: 4008917
avec délai
sur devis
A12 page 1Sound insulation (body)

Daikin
Réf fabricant: 4008918
avec délai
sur devis
A13 page 1Sound insulation (inner)

Daikin
Réf fabricant: 4008919
avec délai
sur devis
Support sup ressort Daikin 0960397
A2 page 1Support sup ressort
Code article PEX: 437001
Daikin
Réf fabricant: 0960397
± 3 jours ouvrés
8,05 € TTC
Spring holder lower (2) w405039-2a Daikin 390215
A3 page 1Spring holder lower (2) w405039-2a
Code article PEX: 447697
Daikin
Réf fabricant: 390215
± 3 jours ouvrés
sur devis
A4 page 1Mounting spring

Daikin
Réf fabricant: 390208
avec délai
sur devis
A5 page 1Set bolt/ compressor

Daikin
Réf fabricant: 0768508
avec délai
sur devis
A6 page 1Washer (nut with washer)

Daikin
Réf fabricant: 4010410
avec délai
sur devis
Support klixon ak3468 Daikin 380620
A7 page 1Support klixon ak3468
Code article PEX: 447595
Daikin
Réf fabricant: 380620
± 3 jours ouvrés
6,40 € TTC
Couvercle bornier compresseur 3pd03148-1 Daikin 1262647
A8 page 1Couvercle bornier compresseur 3pd03148-1
Code article PEX: 438941
Daikin
Réf fabricant: 1262647
± 3 jours ouvrés
6,10 € TTC
Gaine pour cable de puissance Daikin 0401393
A9 page 1Gaine pour cable de puissance
Code article PEX: 434909
Daikin
Réf fabricant: 0401393
± 3 jours ouvrés
8,12 € TTC
B1 page 1Cross-fin condenser assy.

Daikin
Réf fabricant: 4010162
avec délai
sur devis
B1-1 page 1Heat exchanger fixing band

Daikin
Réf fabricant: 4016026
avec délai
sur devis
B10 page 1Valve cap

Daikin
Réf fabricant: 0079936
avec délai
sur devis
B11 page 1Stop valve cap

Daikin
Réf fabricant: 0454328
avec délai
sur devis
Support sonde 3p136732-1 Daikin 1571327
B12 page 1Support sonde 3p136732-1
Code article PEX: 441079
Daikin
Réf fabricant: 1571327
± 3 jours ouvrés
12,86 € TTC
Support sonde 4pa38890-1 Daikin 0423968
B13 page 1Support sonde 4pa38890-1
Code article PEX: 434987
Daikin
Réf fabricant: 0423968
obsolète

Support sonde 4p170372-1 Daikin 1728781
B14 page 1Support sonde 4p170372-1
Code article PEX: 442311
Daikin
Réf fabricant: 1728781
± 3 jours ouvrés
21,35 € TTC
B15 page 1Vibration absorber/ ref. piping

Daikin
Réf fabricant: 980753
avec délai
sur devis
B16 page 1Weight clip

Daikin
Réf fabricant: 980761
avec délai
sur devis
B17 page 1Liquid receiver assy.

Daikin
Réf fabricant: 4010163
avec délai
sur devis
B18 page 1Fixture/ union joint

Daikin
Réf fabricant: 1314269
avec délai
sur devis
B19 page 1Set plate (1)/ stop valve

Daikin
Réf fabricant: 4008922
avec délai
sur devis
B2 page 1Accumulator assy.

Daikin
Réf fabricant: 4014318
avec délai
sur devis
B20 page 1Putty (for vibration proof)

Daikin
Réf fabricant: 4008924
avec délai
sur devis
B22 page 1Putty (for vibration proof)

Daikin
Réf fabricant: 4010164
avec délai
sur devis
B3 page 1Four way valve assy.

Daikin
Réf fabricant: _
avec délai
sur devis
Corps vanne 4 voies 3sa52101-1 Daikin 1858062
B3-1 page 1Corps vanne 4 voies 3sa52101-1
Code article PEX: 443340
Daikin
Réf fabricant: 1858062
± 3 jours ouvrés
193,04 € TTC
B3-2 page 1Discharge pipe assy.

Daikin
Réf fabricant: _
avec délai
sur devis
Filtre de tuyeauterie Daikin 1618396
B3-2-1 page 1Filtre de tuyeauterie
Code article PEX: 441433
Daikin
Réf fabricant: 1618396
obsolète

B4 page 1Gas stop valve assy.

Daikin
Réf fabricant: 1932302
avec délai
sur devis
B4-1 page 1Stop valve

Daikin
Réf fabricant: _
avec délai
sur devis
B4-2 page 1Union joint

Daikin
Réf fabricant: 257588
avec délai
sur devis
B5 page 1Suction pipe assy.

Daikin
Réf fabricant: 4014325
avec délai
sur devis
B5-1 page 1Putty

Daikin
Réf fabricant: 4014397
avec délai
sur devis
Raccord flare 1/4 ftxs-f Daikin 1723546
B6 page 1Raccord flare 1/4 ftxs-f
Code article PEX: 442271
Daikin
Réf fabricant: 1723546
± 3 jours ouvrés
15,86 € TTC
Ecrou raccordement tube 5/8 ex 11250004a Daikin 1198506
B7 page 1Ecrou raccordement tube 5/8 ex 11250004a
Code article PEX: 438526
Daikin
Réf fabricant: 1198506
± 3 jours ouvrés
29,46 € TTC
B8 page 1Electronic exp. valve assy.

Daikin
Réf fabricant: 4014322
avec délai
sur devis
B8-1 page 1Body/ electronic exp. valve

Daikin
Réf fabricant: 2204606
avec délai
sur devis
B8-2 page 1Strainer (for ref.)

Daikin
Réf fabricant: 1318230
avec délai
sur devis
B8-3 page 1Muffler

Daikin
Réf fabricant: 1382332
avec délai
sur devis
B9 page 1Liquid stop valve assy.

Daikin
Réf fabricant: 4011038
avec délai
sur devis
B9-1 page 1Stop valve

Daikin
Réf fabricant: _
avec délai
sur devis
B9-2 page 1Union joint

Daikin
Réf fabricant: 0035967
avec délai
sur devis
Helice 3p209515-1 Daikin 1864005
C1 page 1Helice 3p209515-1
Code article PEX: 443379
Daikin
Réf fabricant: 1864005
± 3 jours ouvrés
219,52 € TTC
C2 page 1Lock nut/ fan

Daikin
Réf fabricant: 847003
avec délai
sur devis
C3 page 1Air suction grille

Daikin
Réf fabricant: 4009632
avec délai
sur devis
Grille de refoulement cpl Daikin 4008926
C4 page 1Grille de refoulement cpl
Code article PEX: 448169
Daikin
Réf fabricant: 4008926
obsolète

E1 page 1Body/ switch box

Daikin
Réf fabricant: 1684829
avec délai
sur devis
E10 page 1Tapping screw

Daikin
Réf fabricant: 1137835
avec délai
sur devis
H_klixon hl3104-4 cs7 nfz250-130/95 Daikin 622418
E13 page 1H_klixon hl3104-4 cs7 nfz250-130/95
Code article PEX: 457689
Daikin
Réf fabricant: 622418
en stock
6,20 € TTC
E14 page 1Wire harness assy. (with cushion)

Daikin
Réf fabricant: 4009777
avec délai
sur devis
Reactance 3eb75132-3 Daikin 1707715
E15 page 1Reactance 3eb75132-3
Code article PEX: 442115
Daikin
Réf fabricant: 1707715
± 3 jours ouvrés
190,55 € TTC
E16 page 1Coil/ electronic exp. valve assy.

Daikin
Réf fabricant: 4008929
avec délai
sur devis
Filtre de ligne 3eb76042-1 Daikin 1134797
E16-2 page 1Filtre de ligne 3eb76042-1
Code article PEX: 438203
Daikin
Réf fabricant: 1134797
± 3 jours ouvrés
sur devis
E17 page 1Coil/ four way valve assy.

Daikin
Réf fabricant: 4008930
avec délai
sur devis
Moteur ventil. 3sb40675-1/ cc 200w d200f Daikin 1903126
E18 page 1Moteur ventil. 3sb40675-1/ cc 200w d200f
Code article PEX: 679474
Daikin
Réf fabricant: 1903126
obsolète

E25 page 1Wire harness assy. (for comp.)

Daikin
Réf fabricant: 1903164
avec délai
sur devis
E26 page 1Plastic band

Daikin
Réf fabricant: 1707722
avec délai
sur devis
Couvercle boitier elec 1p161406-1 Daikin 1708321
E3 page 1Couvercle boitier elec 1p161406-1
Code article PEX: 442121
Daikin
Réf fabricant: 1708321
± 3 jours ouvrés
63,67 € TTC
E30 page 1Truss head tapping screw

Daikin
Réf fabricant: 1216505
avec délai
sur devis
Ensemble de vis 4sb00049-1 Daikin 1729986
E31 page 1Ensemble de vis 4sb00049-1
Code article PEX: 442319
Daikin
Réf fabricant: 1729986
± 3 jours ouvrés
3,10 € TTC
Vis ha4114-04-25 Daikin 1748886
E32 page 1Vis ha4114-04-25
Code article PEX: 442370
Daikin
Réf fabricant: 1748886
± 3 jours ouvrés
2,71 € TTC
E33 page 1Insulation sheet

Daikin
Réf fabricant: 1903171
avec délai
sur devis
E34 page 1Caution label (forced operation)

Daikin
Réf fabricant: 4011606
avec délai
sur devis
E4 page 1Printed circuit assy. (main)

Daikin
Réf fabricant: 4016028
avec délai
sur devis
E4-1 page 1Fuse

Daikin
Réf fabricant: 1538755
avec délai
sur devis
E8 page 1Terminal block cover assy.

Daikin
Réf fabricant: 4006455
avec délai
sur devis
Bornier 3s410013-1 Daikin 1684913
E8-1 page 1Bornier 3s410013-1
Code article PEX: 671377
Daikin
Réf fabricant: 1684913
± 3 jours ouvrés
13,97 € TTC
Bornier de liaison elec.3mxs521e3v1b Daikin 1684920
E8-2 page 1Bornier de liaison elec.3mxs521e3v1b
Code article PEX: 441887
Daikin
Réf fabricant: 1684920
± 3 jours ouvrés
21,64 € TTC
Platine de service 3p169059-1 Daikin 1688256
E8-3 page 1Platine de service 3p169059-1
Code article PEX: 441945
Daikin
Réf fabricant: 1688256
± 3 jours ouvrés
44,23 € TTC
E8-4 page 1Pan head tapping screw (3)

Daikin
Réf fabricant: 4004935
avec délai
sur devis
E8-5 page 1Cover/ terminal block

Daikin
Réf fabricant: 1730498
avec délai
sur devis
Etiquette Daikin 1707708
E8-6 page 1Etiquette
Code article PEX: 442114
Daikin
Réf fabricant: 1707708
± 3 jours ouvrés
3,10 € TTC
E9 page 1Thermistor assy.

Daikin
Réf fabricant: 4008928
avec délai
sur devis
F1 page 1Bottom frame assy.

Daikin
Réf fabricant: 4008933
avec délai
sur devis
F10 page 1Partition plate assy. (2)

Daikin
Réf fabricant: 4008940
avec délai
sur devis
Anchor plate Daikin 4009049
F11 page 1Anchor plate
Code article PEX: 680420
Daikin
Réf fabricant: 4009049
obsolète

F12 page 1By-pass sealing plate

Daikin
Réf fabricant: 4008942
avec délai
sur devis
Cache vis 4p081961-1 Daikin 1877234
F13 page 1Cache vis 4p081961-1
Code article PEX: 443445
Daikin
Réf fabricant: 1877234
± 3 jours ouvrés
7,84 € TTC
F14 page 1Hex. head tapping screw

Daikin
Réf fabricant: 0495949
avec délai
sur devis
F15 page 1Truss head tapping screw

Daikin
Réf fabricant: 1314531
avec délai
sur devis
F16 page 1Pan head tapping screw

Daikin
Réf fabricant: 0480170
avec délai
sur devis
F17 page 1Top plate assy.

Daikin
Réf fabricant: 4008943
avec délai
sur devis
F2 page 1Side plate (right)

Daikin
Réf fabricant: 4008934
avec délai
sur devis
F20 page 1Cushion rubber

Daikin
Réf fabricant: 1619755
avec délai
sur devis
F23 page 1Nameplate daikin

Daikin
Réf fabricant: 4006138
avec délai
sur devis
F24 page 1Earth plate

Daikin
Réf fabricant: 4008944
avec délai
sur devis
F25 page 1Connecting plate

Daikin
Réf fabricant: 4008945
avec délai
sur devis
F26 page 1Rear plate fixing plate

Daikin
Réf fabricant: 4010168
avec délai
sur devis
F27 page 1Auxiliary heat exchanger plate

Daikin
Réf fabricant: 4010169
avec délai
sur devis
F30 page 1Label (inverter r32)

Daikin
Réf fabricant: 4015906
avec délai
sur devis
Etiquette produit 3p351459-1 Daikin 4015455
F31 page 1Etiquette produit 3p351459-1
Code article PEX: 680514
Daikin
Réf fabricant: 4015455
± 3 jours ouvrés
7,24 € TTC
F4 page 1Front plate assy. (1)

Daikin
Réf fabricant: 4008935
avec délai
sur devis
F5 page 1Partition plate assy. (1)

Daikin
Réf fabricant: 4008936
avec délai
sur devis
F6 page 1Motor base assy.

Daikin
Réf fabricant: 4008937
avec délai
sur devis
F7 page 1Rear plate assy.

Daikin
Réf fabricant: 4010167
avec délai
sur devis
F7-1 page 1Insulator (a)

Daikin
Réf fabricant: 0593209
avec délai
sur devis
Bloc cable rx25jv1nb9 Daikin 0590806
F7-2 page 1Bloc cable rx25jv1nb9
Code article PEX: 435402
Daikin
Réf fabricant: 0590806
± 3 jours ouvrés
2,64 € TTC
F7-3 page 1Truss head tapping screw

Daikin
Réf fabricant: 0082033
avec délai
sur devis
F8 page 1Front plate assy. (2)

Daikin
Réf fabricant: 4008939
avec délai
sur devis
Poignee Daikin 0920452
F9 page 1Poignee
Code article PEX: 436749
Daikin
Réf fabricant: 0920452
obsolète

K4 page 1Accessory set

Daikin
Réf fabricant: _
avec délai
sur devis
Doigt de gant r3911486-1 Daikin 537651
K4-1 page 1Doigt de gant r3911486-1
Code article PEX: 457012
Daikin
Réf fabricant: 537651
± 3 jours ouvrés
3,36 € TTC
Bouchon 3pa40448-1 Daikin 1314593
K4-2 page 1Bouchon 3pa40448-1
Code article PEX: 443775
Daikin
Réf fabricant: 1314593
± 3 jours ouvrés
16,19 € TTC
Bouchon d evacuation 4mx80az Daikin 1314601
K4-3 page 1Bouchon d evacuation 4mx80az
Code article PEX: 439397
Daikin
Réf fabricant: 1314601
± 3 jours ouvrés
3,10 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Daikin RXM90NVLT ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242

4.7
164 avis
