Unité externe Daikin RXM46WVMA

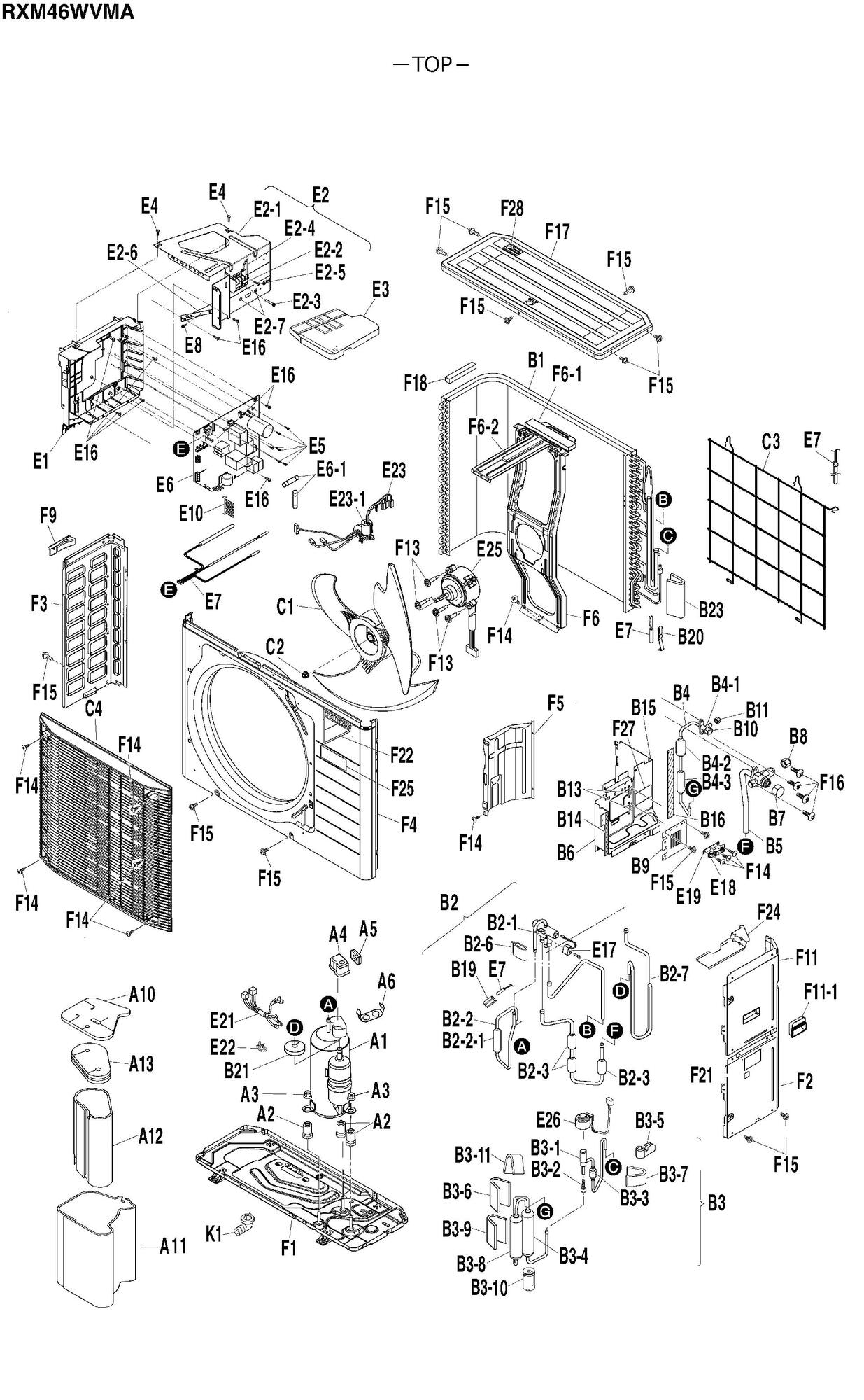

page 1
Pièces détachées Unité externe Daikin RXM46WVMA chez Pièces Express


Référence fabricant
PositionSchéma
4013822Compresseur 2yc40gxd#a 2YC40GXD#AA1
4016549Sound insulation (top)A10
4016550Sound insulation (out body)A11
4016826Sound insulation (inner body)A12
4019195Sound insulation (inside top 2)A13
128989JSilent bloc 4p085180-1 [76713028]A2
4010410Washer (nut with washer) M8-P1.25A3
126264JCouvercle de borne 3pd03148-1A4
040139JSilent bloc 1mu28nfvA5
380620JSupport klixon ak3468A6
4016551Cross-fin condenser assy.B1
1753314Capuchon de valve 3sb58148-1 1/4IN.B10
1723546Raccord flare 1/4 ftxs-f FNSF2 U7/16 D6.4CUTB11
4024022Sealing materialB13
4024023Sealing materialB14
4024024Sealing materialB15
4024025Sealing materialB16
1728781Support sonde 4p170372-1 [02143026]B19
_Four way valve assy.B2
2455992Body four way valve SHF(L)-7H-34U-DCB2-1
4025476Discharge pipe assy.B2-2
152295JMufflerB2-2-1
170889JMuffler [07243053]B2-3
1754285Putty 130X 40X T5B2-6
4025429Suction pipeB2-7
380120JClips blocage sonde r4610281-1B20
112853JInsonorisant comp 15xt20 4p048773-1B21
1666085Isolation tuyauterie 160X 160X T3B23
_Electronic exp. valve assy.B3
4015593Body/ electronic exp. valve CAM-BD18DM-5B3-1
4016553Piping fixture (rubber)B3-10
115271JPutty 100X 80 T5B3-11
148403JStrainer 200MESHB3-2
138233JFiltre tuyeauterie 4p069391-1 150MESHB3-3
4022786Liquid receiverB3-4
4020237PuttyB3-5
4016552Putty 165X 140X T5B3-6
2159148Putty 90X 25 T3B3-7
1196036Liquid receiverB3-8
4016528PuttyB3-9
4016554Liquid stop valve assy.B4
4016555Liquid stop valve assy. (sub)B4-1
1406702MufflerB4-2
119007JFiltre refrigerantB4-3
4015670Gas stop valve assy. (sub)B5
4015672Mounting plate/ stop valveB6
2159232Vanne d arret de bouchon 3s500012-1 D15B7
119849JEcrou 1/2 ex1226797/1198498 FNSF4 U3/4 D12.7CUTB8
4016745Cover/ stop valveB9
4016827Fan bladeC1
847003JLock nut fan blade m8 pz430/46 ex847003 M8C2
4016828Protection netC3
4015600Discharge grilleC4
4015601Switch boxE1
4015681Wire harness assy. (jumper)E10
121650JVis m4x16 ha41113-16 M4X 16E16
4016830Coil/ four way valve assy.E17
059080JSupport collier fixation cable 3pb30973-E18
059320JMousse isolation 4pb30947-1E19
4019196Mounting plate assy. (terminal block)E2
4015674Mounting plate (terminal strip)E2-1
139734JBornier rxg25cvmb TB-ETW-4P-D1E2-2
1839504Vis m4x30 2py98299-3 M4X 30E2-3
2051477Earth wireE2-4
113783JVis m4x12 4pa47980-12 M4X 12E2-5
4015605Radiation shield plateE2-6
109688JVis ha4113-04-12 M4X 12E2-7
4015616Wire harness (for comp.)E21
622418JH_klixon hl3104-4 cs7 nfz250-130/95 OFF/ON=130/95DEG.E22
4017489Wire harness assy. (power supply)E23
6025168Ferrite coreE23-1
2534875Fan motorE25
4015679Coil/ electronic exp. valve assy.E26
4015675Cover/ switch boxE3
109688JVis ha4113-04-12 M4X 12E4
4015411Machine screw with washer M3X 15E5
2538347Printed circuit board assy.E6
131316JFusible 3.15a / 250v / 3eb82015-1 02153.15MXF34P 250V 3.15AE6-1
4015612Thermistor assy. (outdoor) 1SET = 3PCS.E7
113783JVis m4x12 4pa47980-12 M4X 12E8
2532980Bottom frameF1
2536666Service cover assy.F11
092045JPoignee 3pn00353-1F11-1
140380JVis m4 fixation moteur 4p094245-1 [70113001] M4F13
008203JVis m4x12 M4X 12F14
109224JVis ( à l'unité) M4X 12F15
048017JVis m5x16 4sk05006-16 M5X 16F16
4015623Plaque superieure assyF17
4015634Cushion material (heat exchanger) 130X 20 T18F18
4016556Side plate (right)F2
2534033Product liability caution labelF21
4015629Brand name labelF22
4015685Partition plate assy.F24
4015686Label (inverter/ r32)F25
4901296Caution label (diesel explosion)F27
2534034LabelF28
4015619Side plate (left)F3
4015620Front plateF4
4015722Partition plateF5
4015633Fan motor stand assyF6
4019197Sealing materialF6-1
4019198Cushion material (fan motor stand)F6-2
4015625Handle (left)F9
058956JCoude evacuation condensat 4pb32246-1K1


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte










Pièces détachées contenues dans cet appareil Unité externe Daikin RXM46WVMA



PhotoPosition vue éclatéeArticleRéférence fabricantDisponibilité et prix
Compresseur 2yc40gxd#a Daikin 4013822
A1 page 1Compresseur 2yc40gxd#a
Code article PEX: 448732
Daikin
Réf fabricant: 4013822
± 3 jours ouvrés
684,79 € TTC
A10 page 1Sound insulation (top)

Daikin
Réf fabricant: 4016549
avec délai
sur devis
A11 page 1Sound insulation (out body)

Daikin
Réf fabricant: 4016550
avec délai
sur devis
A12 page 1Sound insulation (inner body)

Daikin
Réf fabricant: 4016826
avec délai
sur devis
A13 page 1Sound insulation (inside top 2)

Daikin
Réf fabricant: 4019195
avec délai
sur devis
Silent bloc 4p085180-1 Daikin 128989J
A2 page 1Silent bloc 4p085180-1
Code article PEX: 439127
Daikin
Réf fabricant: 128989J
± 3 jours ouvrés
6,20 € TTC
A3 page 1Washer (nut with washer)

Daikin
Réf fabricant: 4010410
avec délai
sur devis
Couvercle bornier compresseur rxs60bvmb Daikin 126264J
A4 page 1Couvercle bornier compresseur rxs60bvmb
Code article PEX: 679386
Daikin
Réf fabricant: 126264J
± 3 jours ouvrés
16,72 € TTC
Silent bloc 1mu28nfv Daikin 040139J
A5 page 1Silent bloc 1mu28nfv
Code article PEX: 434908
Daikin
Réf fabricant: 040139J
± 3 jours ouvrés
10,76 € TTC
Support klixon ak3468 Daikin 380620J
A6 page 1Support klixon ak3468
Code article PEX: 447595
Daikin
Réf fabricant: 380620J
± 3 jours ouvrés
6,40 € TTC
B1 page 1Cross-fin condenser assy.

Daikin
Réf fabricant: 4016551
avec délai
sur devis
Capuchon de valve 3sb58148-1 Daikin 1753314
B10 page 1Capuchon de valve 3sb58148-1
Code article PEX: 679394
Daikin
Réf fabricant: 1753314
± 3 jours ouvrés
14,65 € TTC
Raccord flare 1/4 ftxs-f Daikin 1723546
B11 page 1Raccord flare 1/4 ftxs-f
Code article PEX: 442271
Daikin
Réf fabricant: 1723546
± 3 jours ouvrés
15,86 € TTC
B13 page 1Sealing material

Daikin
Réf fabricant: 4024022
avec délai
sur devis
B14 page 1Sealing material

Daikin
Réf fabricant: 4024023
avec délai
sur devis
B15 page 1Sealing material

Daikin
Réf fabricant: 4024024
avec délai
sur devis
B16 page 1Sealing material

Daikin
Réf fabricant: 4024025
avec délai
sur devis
Support sonde 4p170372-1 Daikin 1728781
B19 page 1Support sonde 4p170372-1
Code article PEX: 442311
Daikin
Réf fabricant: 1728781
± 3 jours ouvrés
21,35 € TTC
B2 page 1Four way valve assy.

Daikin
Réf fabricant: _
avec délai
sur devis
Body four way valve Daikin 2455992
B2-1 page 1Body four way valve
Code article PEX: 680015
Daikin
Réf fabricant: 2455992
obsolète

B2-2 page 1Discharge pipe assy.

Daikin
Réf fabricant: 4025476
avec délai
sur devis
B2-2-1 page 1Muffler

Daikin
Réf fabricant: 152295J
avec délai
sur devis
B2-3 page 1Muffler

Daikin
Réf fabricant: 170889J
avec délai
sur devis
B2-6 page 1Putty

Daikin
Réf fabricant: 1754285
avec délai
sur devis
B2-7 page 1Suction pipe

Daikin
Réf fabricant: 4025429
avec délai
sur devis
Clips blocage sonde r4610281-1 Daikin 380120J
B20 page 1Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120J
± 3 jours ouvrés
1,50 € TTC
Insonorisant comp 15xt20 4p048773-1 Daikin 112853J
B21 page 1Insonorisant comp 15xt20 4p048773-1
Code article PEX: 438148
Daikin
Réf fabricant: 112853J
± 3 jours ouvrés
6,20 € TTC
Isolation tuyauterie Daikin 1666085
B23 page 1Isolation tuyauterie
Code article PEX: 441759
Daikin
Réf fabricant: 1666085
obsolète

B3 page 1Electronic exp. valve assy.

Daikin
Réf fabricant: _
avec délai
sur devis
B3-1 page 1Body/ electronic exp. valve

Daikin
Réf fabricant: 4015593
avec délai
sur devis
B3-10 page 1Piping fixture (rubber)

Daikin
Réf fabricant: 4016553
avec délai
sur devis
B3-11 page 1Putty

Daikin
Réf fabricant: 115271J
avec délai
sur devis
B3-2 page 1Strainer

Daikin
Réf fabricant: 148403J
avec délai
sur devis
Filtre tuyeauterie 4p069391-1 Daikin 138233J
B3-3 page 1Filtre tuyeauterie 4p069391-1
Code article PEX: 439670
Daikin
Réf fabricant: 138233J
± 3 jours ouvrés
17,39 € TTC
B3-4 page 1Liquid receiver

Daikin
Réf fabricant: 4022786
avec délai
sur devis
B3-5 page 1Putty

Daikin
Réf fabricant: 4020237
avec délai
sur devis
B3-6 page 1Putty

Daikin
Réf fabricant: 4016552
avec délai
sur devis
B3-7 page 1Putty

Daikin
Réf fabricant: 2159148
avec délai
sur devis
B3-8 page 1Liquid receiver

Daikin
Réf fabricant: 1196036
avec délai
sur devis
B3-9 page 1Putty

Daikin
Réf fabricant: 4016528
avec délai
sur devis
B4 page 1Liquid stop valve assy.

Daikin
Réf fabricant: 4016554
avec délai
sur devis
B4-1 page 1Liquid stop valve assy. (sub)

Daikin
Réf fabricant: 4016555
avec délai
sur devis
B4-2 page 1Muffler

Daikin
Réf fabricant: 1406702
avec délai
sur devis
Filtre refrigerant Daikin 119007J
B4-3 page 1Filtre refrigerant
Code article PEX: 438447
Daikin
Réf fabricant: 119007J
± 3 jours ouvrés
11,27 € TTC
B5 page 1Gas stop valve assy. (sub)

Daikin
Réf fabricant: 4015670
avec délai
sur devis
B6 page 1Mounting plate/ stop valve

Daikin
Réf fabricant: 4015672
avec délai
sur devis
Vanne d arret de bouchon 3s500012-1 Daikin 2159232
B7 page 1Vanne d arret de bouchon 3s500012-1
Code article PEX: 679605
Daikin
Réf fabricant: 2159232
± 3 jours ouvrés
6,86 € TTC
Ecrou 1/2 ex1226797/1198498 Daikin 119849J
B8 page 1Ecrou 1/2 ex1226797/1198498
Code article PEX: 438523
Daikin
Réf fabricant: 119849J
± 3 jours ouvrés
30,05 € TTC
B9 page 1Cover/ stop valve

Daikin
Réf fabricant: 4016745
avec délai
sur devis
Fan blade Daikin 4016827
C1 page 1Fan blade
Code article PEX: 680553
Daikin
Réf fabricant: 4016827
obsolète

Fixation helice ha4039-4 Daikin 847003J
C2 page 1Fixation helice ha4039-4
Code article PEX: 456208
Daikin
Réf fabricant: 847003J
en stock
2,39 € TTC
C3 page 1Protection net

Daikin
Réf fabricant: 4016828
avec délai
sur devis
C4 page 1Discharge grille

Daikin
Réf fabricant: 4015600
avec délai
sur devis
E1 page 1Switch box

Daikin
Réf fabricant: 4015601
avec délai
sur devis
E10 page 1Wire harness assy. (jumper)

Daikin
Réf fabricant: 4015681
avec délai
sur devis
Vis m4x16 ha41113-16 Daikin 121650J
E16 page 1Vis m4x16 ha41113-16
Code article PEX: 438698
Daikin
Réf fabricant: 121650J
en stock
3,17 € TTC
E17 page 1Coil/ four way valve assy.

Daikin
Réf fabricant: 4016830
avec délai
sur devis
Support collier fixation cable 3pb30973- Daikin 059080J
E18 page 1Support collier fixation cable 3pb30973-
Code article PEX: 435401
Daikin
Réf fabricant: 059080J
± 3 jours ouvrés
9,17 € TTC
Mousse isolation 4pb30947-1 Daikin 059320J
E19 page 1Mousse isolation 4pb30947-1
Code article PEX: 435411
Daikin
Réf fabricant: 059320J
± 3 jours ouvrés
12,72 € TTC
E2 page 1Mounting plate assy. (terminal block)

Daikin
Réf fabricant: 4019196
avec délai
sur devis
E2-1 page 1Mounting plate (terminal strip)

Daikin
Réf fabricant: 4015674
avec délai
sur devis
Bornier rxg25cvmb Daikin 139734J
E2-2 page 1Bornier rxg25cvmb
Code article PEX: 439933
Daikin
Réf fabricant: 139734J
± 3 jours ouvrés
35,16 € TTC
Screw Daikin 1839504
E2-3 page 1Screw
Code article PEX: 681175
Daikin
Réf fabricant: 1839504
± 3 jours ouvrés
28,09 € TTC
E2-4 page 1Earth wire

Daikin
Réf fabricant: 2051477
avec délai
sur devis
Vis m4x12 4pa47980-12 Daikin 113783J
E2-5 page 1Vis m4x12 4pa47980-12
Code article PEX: 438208
Daikin
Réf fabricant: 113783J
± 3 jours ouvrés
1,20 € TTC
E2-6 page 1Radiation shield plate

Daikin
Réf fabricant: 4015605
avec délai
sur devis
Tapping screw Daikin 109688J
E2-7 page 1Tapping screw
Code article PEX: 686882
Daikin
Réf fabricant: 109688J
± 3 jours ouvrés
2,83 € TTC
E21 page 1Wire harness (for comp.)

Daikin
Réf fabricant: 4015616
avec délai
sur devis
H_klixon hl3104-4 cs7 nfz250-130/95 Daikin 622418J
E22 page 1H_klixon hl3104-4 cs7 nfz250-130/95
Code article PEX: 457689
Daikin
Réf fabricant: 622418J
en stock
6,20 € TTC
E23 page 1Wire harness assy. (power supply)

Daikin
Réf fabricant: 4017489
avec délai
sur devis
E23-1 page 1Ferrite core

Daikin
Réf fabricant: 6025168
avec délai
sur devis
E25 page 1Fan motor

Daikin
Réf fabricant: 2534875
avec délai
sur devis
E26 page 1Coil/ electronic exp. valve assy.

Daikin
Réf fabricant: 4015679
avec délai
sur devis
E3 page 1Cover/ switch box

Daikin
Réf fabricant: 4015675
avec délai
sur devis
Tapping screw Daikin 109688J
E4 page 1Tapping screw
Code article PEX: 686882
Daikin
Réf fabricant: 109688J
± 3 jours ouvrés
2,83 € TTC
E5 page 1Machine screw with washer

Daikin
Réf fabricant: 4015411
avec délai
sur devis
E6 page 1Printed circuit board assy.

Daikin
Réf fabricant: 2538347
avec délai
sur devis
Fusible 3.15a / 250v / 3eb82015-1 Daikin 131316J
E6-1 page 1Fusible 3.15a / 250v / 3eb82015-1
Code article PEX: 439342
Daikin
Réf fabricant: 131316J
en stock
22,79 € TTC
E7 page 1Thermistor assy. (outdoor)

Daikin
Réf fabricant: 4015612
avec délai
sur devis
Vis m4x12 4pa47980-12 Daikin 113783J
E8 page 1Vis m4x12 4pa47980-12
Code article PEX: 438208
Daikin
Réf fabricant: 113783J
± 3 jours ouvrés
1,20 € TTC
F1 page 1Bottom frame

Daikin
Réf fabricant: 2532980
avec délai
sur devis
F11 page 1Service cover assy.

Daikin
Réf fabricant: 2536666
avec délai
sur devis
Poignee 3pn00353-1 Daikin 092045J
F11-1 page 1Poignee 3pn00353-1
Code article PEX: 436748
Daikin
Réf fabricant: 092045J
± 3 jours ouvrés
7,93 € TTC
Vis m4 fixation moteur 4p094245-1 Daikin 140380J
F13 page 1Vis m4 fixation moteur 4p094245-1
Code article PEX: 439988
Daikin
Réf fabricant: 140380J
en cours de réappro
1,20 € TTC
Vis m4x12 Daikin 008203J
F14 page 1Vis m4x12
Code article PEX: 433876
Daikin
Réf fabricant: 008203J
en stock
1,20 € TTC
Vis ( à l'unité) Daikin 109224J
F15 page 1Vis ( à l'unité)
Code article PEX: 437821
Daikin
Réf fabricant: 109224J
en stock
1,20 € TTC
Vis m5x16 4sk05006-16 Daikin 048017J
F16 page 1Vis m5x16 4sk05006-16
Code article PEX: 435160
Daikin
Réf fabricant: 048017J
± 3 jours ouvrés
1,20 € TTC
Plaque superieure assy Daikin 4015623
F17 page 1Plaque superieure assy
Code article PEX: 744288
Daikin
Réf fabricant: 4015623
± 3 jours ouvrés
sur devis
F18 page 1Cushion material (heat exchanger)

Daikin
Réf fabricant: 4015634
avec délai
sur devis
F2 page 1Side plate (right)

Daikin
Réf fabricant: 4016556
avec délai
sur devis
F21 page 1Product liability caution label

Daikin
Réf fabricant: 2534033
avec délai
sur devis
F22 page 1Brand name label

Daikin
Réf fabricant: 4015629
avec délai
sur devis
F24 page 1Partition plate assy.

Daikin
Réf fabricant: 4015685
avec délai
sur devis
F25 page 1Label (inverter/ r32)

Daikin
Réf fabricant: 4015686
avec délai
sur devis
F27 page 1Caution label (diesel explosion)

Daikin
Réf fabricant: 4901296
avec délai
sur devis
F28 page 1Label

Daikin
Réf fabricant: 2534034
avec délai
sur devis
F3 page 1Side plate (left)

Daikin
Réf fabricant: 4015619
avec délai
sur devis
F4 page 1Front plate

Daikin
Réf fabricant: 4015620
avec délai
sur devis
F5 page 1Partition plate

Daikin
Réf fabricant: 4015722
avec délai
sur devis
Fan motor stand assy Daikin 4015633
F6 page 1Fan motor stand assy
Code article PEX: 680519
Daikin
Réf fabricant: 4015633
obsolète

F6-1 page 1Sealing material

Daikin
Réf fabricant: 4019197
avec délai
sur devis
F6-2 page 1Cushion material (fan motor stand)

Daikin
Réf fabricant: 4019198
avec délai
sur devis
F9 page 1Handle (left)

Daikin
Réf fabricant: 4015625
avec délai
sur devis
Coude evacuation condensat 4pb32246-1 Daikin 058956J
K1 page 1Coude evacuation condensat 4pb32246-1
Code article PEX: 435391
Daikin
Réf fabricant: 058956J
en stock
23,02 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Daikin RXM46WVMA ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242

4.7
164 avis
