Unité externe Daikin RXM325NC
page 1
Pièces détachées Unité externe Daikin RXM325NC chez Pièces Express


Référence fabricant
Position Schéma
6022735 _ 1YC23ANXDD A1
1753150 Silent bloc 4p180906-1 A2
135859J Ecrou collerette 4sb00100-1 A3
1727788 Couvercle bornier compresseur rxs60bvmb A4
6023814 _ A6
6023815 _ A7
380620J Support klixon ak3468 A9
6022883 _ B1
_ _ FNS3 5/8-18 UNF B10
6019089 _ FJ-03-53-DG4 B11
1753314 Capuchon de valve 3sb58148-1 B12
380120J Clips blocage sonde r4610281-1 B13
1754285 _ 130X 40X T5 B17
128511J Fixture. thermistor B18
_ _ B2
6022907 _ DSF-4-R410A B2-1
_ _ B2-3
_ _ B2-4
6019086 _ B2-5
160017J Filtre tuyeauterie 4pb02745-5 B2-6
1807576 Filtre tuyeauterie 4p202766-1 B2-7
6023821 _ 180X 50X T5 B2-9
_ _ B3
6019088 _ B3-1
1980882 Corps vanne mot.cbm-bd16dm-1 CBM-BD16DM-1 B3-2
111167J Filtre de tuyauterie 4p012568-2 100MESH B3-3
138349J Putty 4p099955-1 110X 30X T5 B3-4
1723546 Raccord flare 1/4 ftxs-f FNSF2 U7/16 D6.4CUT B7
_ _ FNS2 7/16-20 UNF B8
119848J Ecrou 3/8 r18/25d FNSF3 U5/8 D9.5CUT B9
6019090 Helice de ventilation C1
847002J Ecrou helice m6 x 8 ha4017 M6X 8 C2
1807590 Air discharge grille C4
6022734 _ E1
622423J Klixon thermique hl3104-2 cs7 nfz250-12 CS-7SA NFZ250VDSPSN 120/95DEG. E10
1976117 Bobine electrovanne 3sb45635-1 CAM-MD12DM-44 E11
6022890 _ E12
6022910 _ DXQ-620 E13
_ _ E15
_ _ E16
6015754 _ E17
6015753 _ E18
1754090 _ E19
6015751 _ E2
6022882 _ CAM-MD12DM-44 E20
6015758 Reactance 3eb75173-1 9A/6MH E23
6022751 _ E3
6023010 _ E4
6022868 _ JX220F E5
6022825 _ E6
6023865 _ E7
6022929 _ ED04B027/ED08B028/ED02B074 E9
6022807 _ F1
6022836 _ F10
6022886 _ F11
1754115 Vis tarauder 4sb00130-1 M4X 16 F13
_ _ F18
6022821 _ F2
6002946 _ F3
6022810 _ F4
6022674 _ F6
6015824 _ F7
6022917 _ F8
135886J Joint de vidange K2
6022892 _ D6.4 K4
6022893 _ D9.5 K5
6022913 _ K6
6022813 _ K7
6023818 _ K8

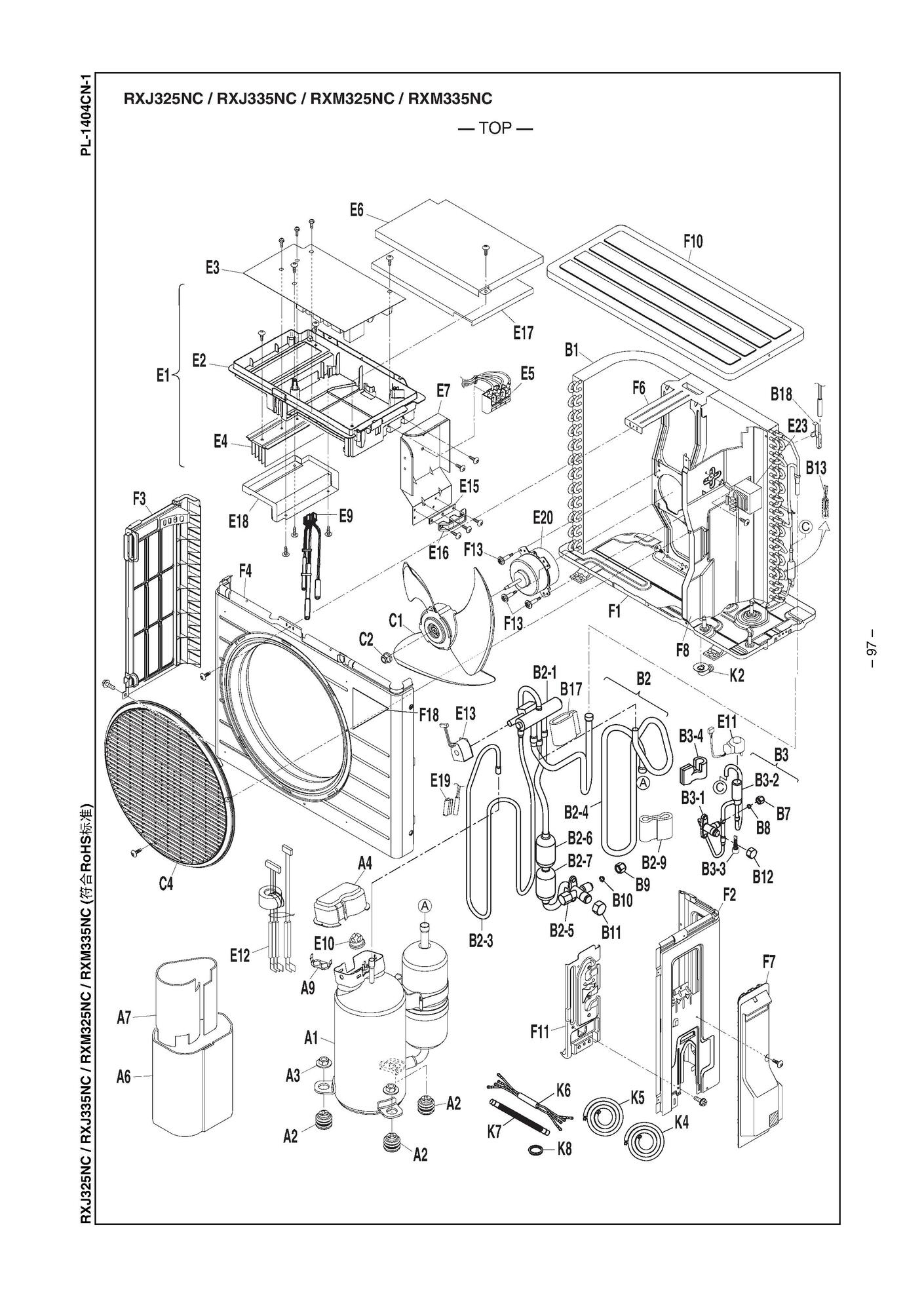

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité externe Daikin RXM325NC



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
A1 page 1 _

Daikin
Réf fabricant: 6022735
avec délai
sur devis
Silent bloc 4p180906-1 Daikin 1753150
A2 page 1 Silent bloc 4p180906-1
Code article PEX: 442402
Daikin
Réf fabricant: 1753150
± 3 jours ouvrés
13,91 € TTC
Ecrou collerette 4sb00100-1 Daikin 135859J
A3 page 1 Ecrou collerette 4sb00100-1
Code article PEX: 679256
Daikin
Réf fabricant: 135859J
± 3 jours ouvrés
13,91 € TTC
Couvercle bornier compresseur rxs60bvmb Daikin 1727788
A4 page 1 Couvercle bornier compresseur rxs60bvmb
Code article PEX: 679386
Daikin
Réf fabricant: 1727788
± 3 jours ouvrés
13,91 € TTC
A6 page 1 _

Daikin
Réf fabricant: 6023814
avec délai
sur devis
A7 page 1 _

Daikin
Réf fabricant: 6023815
avec délai
sur devis
Support klixon ak3468 Daikin 380620J
A9 page 1 Support klixon ak3468
Code article PEX: 447595
Daikin
Réf fabricant: 380620J
en stock
22,93 € TTC
B1 page 1 _

Daikin
Réf fabricant: 6022883
avec délai
sur devis
B10 page 1 _

Daikin
Réf fabricant: _
avec délai
sur devis
B11 page 1 _

Daikin
Réf fabricant: 6019089
avec délai
sur devis
Capuchon de valve 3sb58148-1 Daikin 1753314
B12 page 1 Capuchon de valve 3sb58148-1
Code article PEX: 679394
Daikin
Réf fabricant: 1753314
± 3 jours ouvrés
17,23 € TTC
Clips blocage sonde r4610281-1 Daikin 380120J
B13 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120J
± 3 jours ouvrés
7,42 € TTC
B17 page 1 _

Daikin
Réf fabricant: 1754285
avec délai
sur devis
Fixture. thermistor Daikin 128511J
B18 page 1 Fixture. thermistor
Code article PEX: 439084
Daikin
Réf fabricant: 128511J
± 3 jours ouvrés
3,19 € TTC
B2 page 1 _

Daikin
Réf fabricant: _
avec délai
sur devis
B2-1 page 1 _

Daikin
Réf fabricant: 6022907
avec délai
sur devis
B2-3 page 1 _

Daikin
Réf fabricant: _
avec délai
sur devis
B2-5 page 1 _

Daikin
Réf fabricant: 6019086
avec délai
sur devis
Filtre tuyeauterie 4pb02745-5 Daikin 160017J
B2-6 page 1 Filtre tuyeauterie 4pb02745-5
Code article PEX: 441282
Daikin
Réf fabricant: 160017J
± 3 jours ouvrés
93,02 € TTC
Filtre tuyeauterie 4p202766-1 Daikin 1807576
B2-7 page 1 Filtre tuyeauterie 4p202766-1
Code article PEX: 442831
Daikin
Réf fabricant: 1807576
± 3 jours ouvrés
25,32 € TTC
B2-9 page 1 _

Daikin
Réf fabricant: 6023821
avec délai
sur devis
B3 page 1 _

Daikin
Réf fabricant: _
avec délai
sur devis
B3-1 page 1 _

Daikin
Réf fabricant: 6019088
avec délai
sur devis
Corps vanne mot.cbm-bd16dm-1 Daikin 1980882
B3-2 page 1 Corps vanne mot.cbm-bd16dm-1
Code article PEX: 443986
Daikin
Réf fabricant: 1980882
± 3 jours ouvrés
111,06 € TTC
Filtre de tuyauterie 4p012568-2 Daikin 111167J
B3-3 page 1 Filtre de tuyauterie 4p012568-2
Code article PEX: 437938
Daikin
Réf fabricant: 111167J
± 3 jours ouvrés
13,12 € TTC
Putty 4p099955-1 Daikin 138349J
B3-4 page 1 Putty 4p099955-1
Code article PEX: 439672
Daikin
Réf fabricant: 138349J
± 3 jours ouvrés
43,75 € TTC
Raccord flare 1/4 ftxs-f Daikin 1723546
B7 page 1 Raccord flare 1/4 ftxs-f
Code article PEX: 442271
Daikin
Réf fabricant: 1723546
± 3 jours ouvrés
sur devis
B8 page 1 _

Daikin
Réf fabricant: _
avec délai
sur devis
Ecrou 3/8 r18/25d Daikin 119848J
B9 page 1 Ecrou 3/8 r18/25d
Code article PEX: 438520
Daikin
Réf fabricant: 119848J
± 3 jours ouvrés
31,58 € TTC
Helice de ventilation Daikin 6019090
C1 page 1 Helice de ventilation
Code article PEX: 457328
Daikin
Réf fabricant: 6019090
± 3 jours ouvrés
39,37 € TTC
Ecrou helice m6 x 8 ha4017 Daikin 847002J
C2 page 1 Ecrou helice m6 x 8 ha4017
Code article PEX: 458433
Daikin
Réf fabricant: 847002J
en stock
13,42 € TTC
Air discharge grille Daikin 1807590
C4 page 1 Air discharge grille
Code article PEX: 679409
Daikin
Réf fabricant: 1807590
± 3 jours ouvrés
26,56 € TTC
E1 page 1 _

Daikin
Réf fabricant: 6022734
avec délai
sur devis
Klixon thermique hl3104-2 cs7 nfz250-12 Daikin 622423J
E10 page 1 Klixon thermique hl3104-2 cs7 nfz250-12
Code article PEX: 457693
Daikin
Réf fabricant: 622423J
± 3 jours ouvrés
26,86 € TTC
Bobine electrovanne 3sb45635-1 Daikin 1976117
E11 page 1 Bobine electrovanne 3sb45635-1
Code article PEX: 443951
Daikin
Réf fabricant: 1976117
± 3 jours ouvrés
143,66 € TTC
E12 page 1 _

Daikin
Réf fabricant: 6022890
avec délai
sur devis
E13 page 1 _

Daikin
Réf fabricant: 6022910
avec délai
sur devis
E15 page 1 _

Daikin
Réf fabricant: _
avec délai
sur devis
E17 page 1 _

Daikin
Réf fabricant: 6015754
avec délai
sur devis
E18 page 1 _

Daikin
Réf fabricant: 6015753
avec délai
sur devis
E19 page 1 _

Daikin
Réf fabricant: 1754090
avec délai
sur devis
E2 page 1 _

Daikin
Réf fabricant: 6015751
avec délai
sur devis
E20 page 1 _

Daikin
Réf fabricant: 6022882
avec délai
sur devis
Reactance 3eb75173-1 Daikin 6015758
E23 page 1 Reactance 3eb75173-1
Code article PEX: 457284
Daikin
Réf fabricant: 6015758
± 3 jours ouvrés
111,11 € TTC
E3 page 1 _

Daikin
Réf fabricant: 6022751
avec délai
sur devis
E4 page 1 _

Daikin
Réf fabricant: 6023010
avec délai
sur devis
E5 page 1 _

Daikin
Réf fabricant: 6022868
avec délai
sur devis
E6 page 1 _

Daikin
Réf fabricant: 6022825
avec délai
sur devis
E7 page 1 _

Daikin
Réf fabricant: 6023865
avec délai
sur devis
E9 page 1 _

Daikin
Réf fabricant: 6022929
avec délai
sur devis
F1 page 1 _

Daikin
Réf fabricant: 6022807
avec délai
sur devis
F10 page 1 _

Daikin
Réf fabricant: 6022836
avec délai
sur devis
F11 page 1 _

Daikin
Réf fabricant: 6022886
avec délai
sur devis
Vis tarauder 4sb00130-1 Daikin 1754115
F13 page 1 Vis tarauder 4sb00130-1
Code article PEX: 442404
Daikin
Réf fabricant: 1754115
± 3 jours ouvrés
2,42 € TTC
F18 page 1 _

Daikin
Réf fabricant: _
avec délai
sur devis
F2 page 1 _

Daikin
Réf fabricant: 6022821
avec délai
sur devis
F3 page 1 _

Daikin
Réf fabricant: 6002946
avec délai
sur devis
F4 page 1 _

Daikin
Réf fabricant: 6022810
avec délai
sur devis
F6 page 1 _

Daikin
Réf fabricant: 6022674
avec délai
sur devis
F7 page 1 _

Daikin
Réf fabricant: 6015824
avec délai
sur devis
F8 page 1 _

Daikin
Réf fabricant: 6022917
avec délai
sur devis
Joint de vidange Daikin 135886J
K2 page 1 Joint de vidange
Code article PEX: 439516
Daikin
Réf fabricant: 135886J
± 3 jours ouvrés
13,91 € TTC
K4 page 1 _

Daikin
Réf fabricant: 6022892
avec délai
sur devis
K5 page 1 _

Daikin
Réf fabricant: 6022893
avec délai
sur devis
K6 page 1 _

Daikin
Réf fabricant: 6022913
avec délai
sur devis
K7 page 1 _

Daikin
Réf fabricant: 6022813
avec délai
sur devis
K8 page 1 _

Daikin
Réf fabricant: 6023818
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Daikin RXM325NC ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
