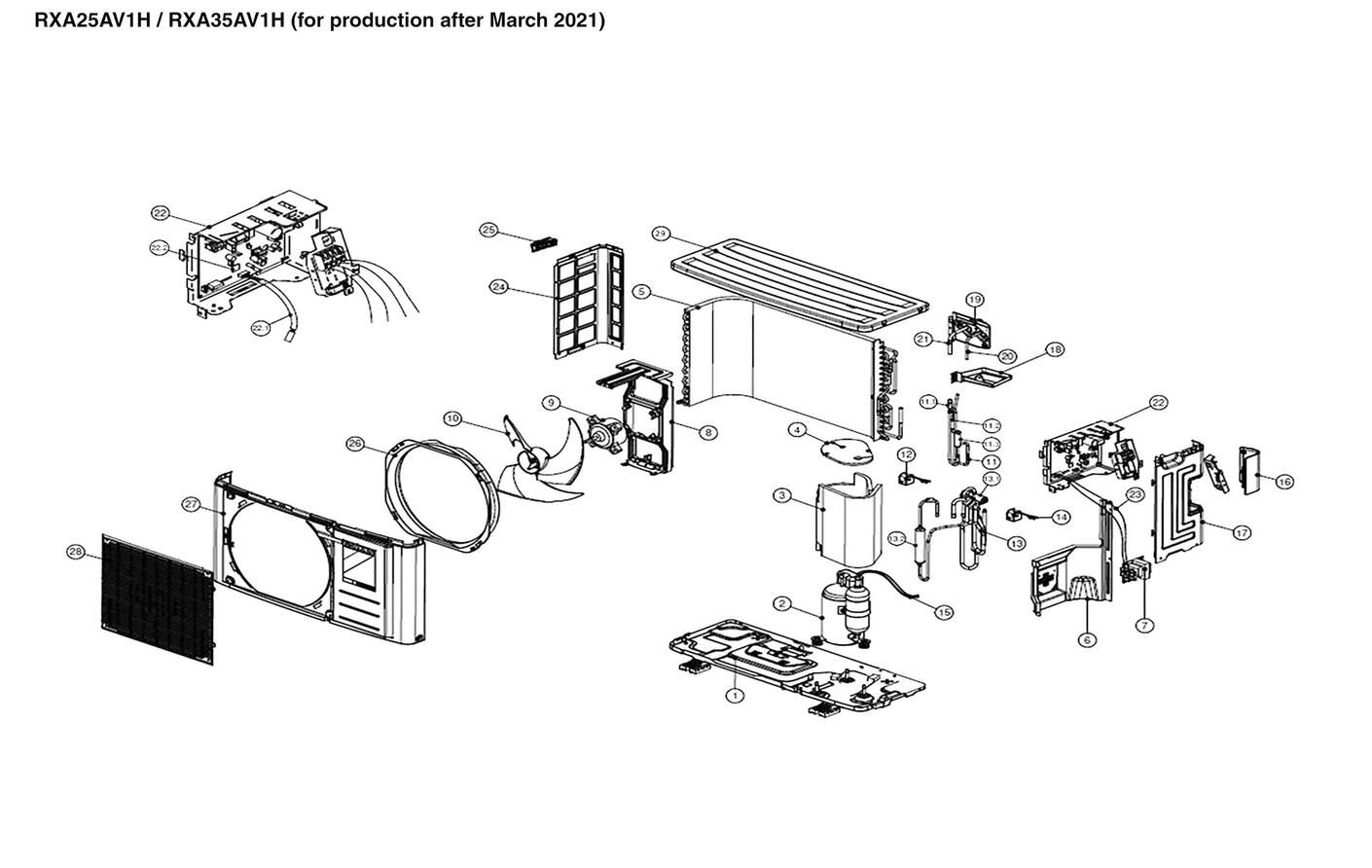

| Photo | Position vue éclatée | Article | Référence fabricant | Disponibilité et prix | |
|
| 1 page 1 | Pan base assy. | Daikin Réf fabricant: 2536063 | avec délai sur devis | |
|
| 2 page 1 | Compressor assy. | Daikin Réf fabricant: 2530533 | avec délai sur devis | |
|
| 3 page 1 | Insulation sound (sleeve) | Daikin Réf fabricant: 4017829 | avec délai sur devis | |
|
| 4 page 1 | Insulation sound (top) | Daikin Réf fabricant: 4017518 | avec délai sur devis | |
|
| 5 page 1 | Heat exchanger | Daikin Réf fabricant: 4017494 | avec délai sur devis | |
|
| 6 page 1 | Partition panel | Daikin Réf fabricant: 4017508 | avec délai sur devis | |
|
| 7 page 1 | Reactor | Daikin Réf fabricant: 4017509 | avec délai sur devis | |
|
| 8 page 1 | Motor bracket | Daikin Réf fabricant: 2536065 | avec délai sur devis | |
|
| 9 page 1 | Fan motor | Daikin | ± 3 jours ouvrés 214,03 € TTC | |
|
| 10 page 1 | Propeller fan | Daikin Réf fabricant: 4017516 | avec délai sur devis | |
|
| 11 page 1 | Exv. tube assy. | Daikin Réf fabricant: 2536066 | avec délai sur devis | |
|
| 11-1 page 1 | Corps detendeur r05019045824 | Daikin | ± 3 jours ouvrés 73,14 € TTC | |
|
| 11-2 page 1 | Strainer | Daikin Réf fabricant: 4025359 | avec délai sur devis | |
|
| 11-3 page 1 | Strainer | Daikin Réf fabricant: 2536068 | avec délai sur devis | |
|
| 12 page 1 | Bobine exp. soupape r04059042136 /a252 | Daikin | ± 3 jours ouvrés 63,47 € TTC | |
|
| 13 page 1 | 4wv tubing | Daikin Réf fabricant: 2536075 | avec délai sur devis | |
|
| 13-1 page 1 | Corps vanne 4 voies r05019036803 | Daikin | ± 3 jours ouvrés 116,83 € TTC | |
|
| 13-2 page 1 | Silencieux 4pb39112-4 | Daikin | ± 3 jours ouvrés 36,86 € TTC | |
|
| 14 page 1 | Bobine electrovanne r50134112783 | Daikin | ± 3 jours ouvrés 77,30 € TTC | |
|
| 15 page 1 | Wire harness assy. (compressor) | Daikin Réf fabricant: 4017502 | avec délai sur devis | |
|
| 16 page 1 | Terminal cover | Daikin Réf fabricant: 2536076 | avec délai sur devis | |
|
| 17 page 1 | Service panel assy. | Daikin Réf fabricant: 4023979 | avec délai sur devis | |
|
| 18 page 1 | External drain pan | Daikin Réf fabricant: 4017511 | avec délai sur devis | |
|
| 19 page 1 | Valve plate | Daikin Réf fabricant: 4017497 | avec délai sur devis | |
|
| 20 page 1 | Gas stop valve | Daikin Réf fabricant: 2536049 | avec délai sur devis | |
|
| 21 page 1 | Liquid stop valve | Daikin Réf fabricant: 2536050 | avec délai sur devis | |
|
| 22 page 1 | Control box assy. | Daikin Réf fabricant: 2538110 | avec délai sur devis | |
|
| 22-1 page 1 | Thermistor assy. | Daikin Réf fabricant: 4015887 | avec délai sur devis | |
|
| 22-2 page 1 | Printed circuit board assy. (with eeprom) | Daikin Réf fabricant: _ | avec délai sur devis | |
|
| 23 page 1 | Wire harness assy. (reactor) | Daikin Réf fabricant: 2536073 | avec délai sur devis | |
|
| 24 page 1 | Panel (left) | Daikin Réf fabricant: 4023980 | avec délai sur devis | |
|
| 25 page 1 | Handling handle | Daikin Réf fabricant: 4023974 | avec délai sur devis | |
|
| 26 page 1 | Front cover (orifice) | Daikin Réf fabricant: 4023981 | avec délai sur devis | |
|
| 27 page 1 | Front panel | Daikin Réf fabricant: 4017504 | avec délai sur devis | |
|
| 28 page 1 | Discharge grille (front) | Daikin Réf fabricant: 4017507 | avec délai sur devis | |
|
| 29 page 1 | Top panel | Daikin Réf fabricant: 2536074 | avec délai sur devis | |
