Unité externe Daikin RXM20QVMA
page 1
Pièces détachées Unité externe Daikin RXM20QVMA chez Pièces Express


Référence fabricant

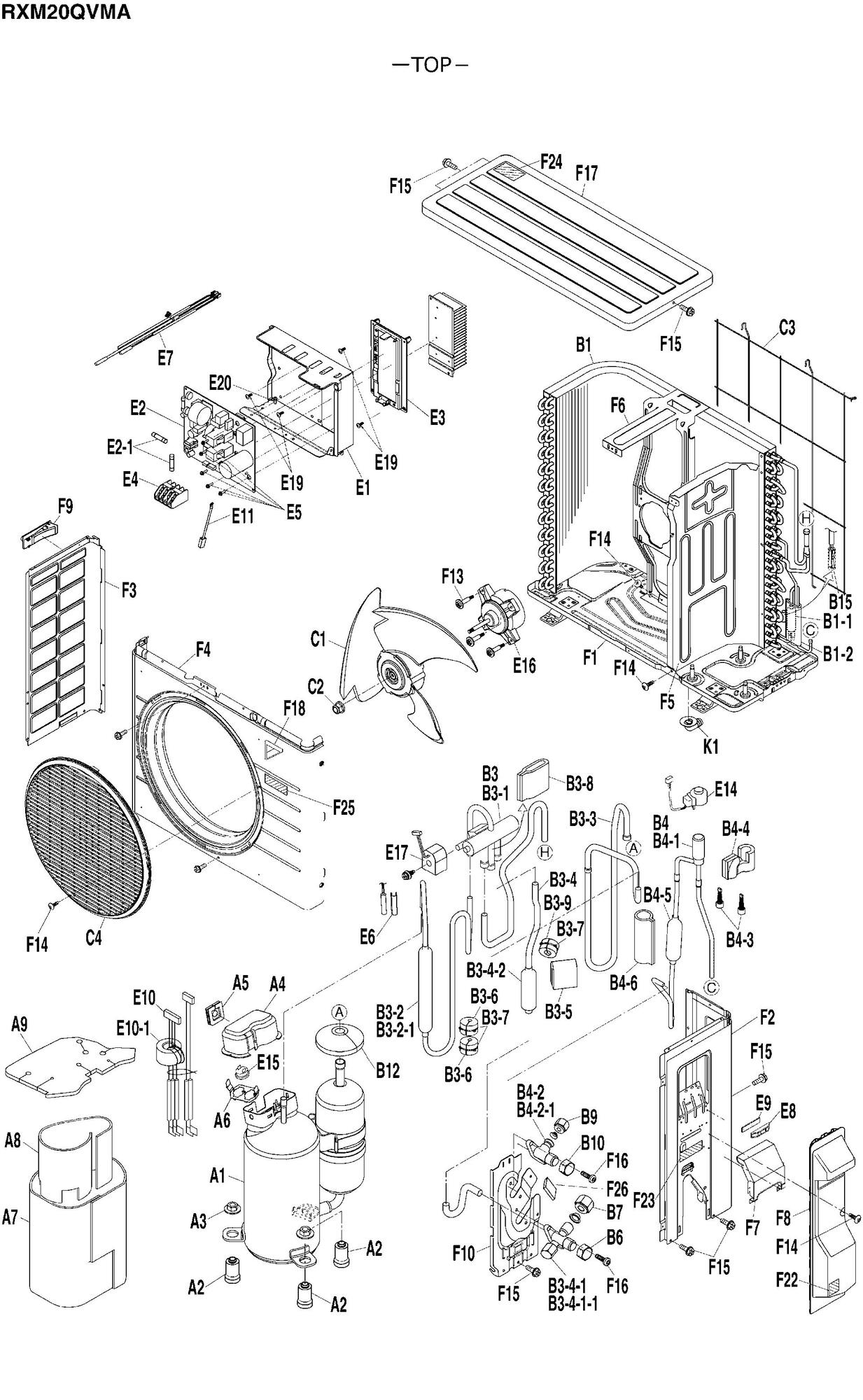

Position Schéma
4013821 Compresseur 1yc25fxd#a 1YC25FXD#A A1
0915328 Rubber grommet A2
4010410 Washer (nut with washer) M8-P1.25 A3
1262647 Couvercle bornier compresseur 3pd03148-1 A4
0401393 Gaine pour cable de puissance A5
380620 Relais-stop de surcharge hk3468 au22 A6
4016524 Sound insulation (outside trunk) A7
4016525 Sound insulation (inside trunk) A8
4016526 Sound insulation (top) A9
4016527 Cross-fin condenser assy. B1
1544015 Muffler B1-1
4016528 Putty B1-2
1753314 Capuchon de valve 3sb58148-1 1/4IN. B10
1118980 Sound absorbing putty B12
380120 Clips blocage sonde r4610281-1 B15
_ Four way valve assy. B3
1964138 Corps vanne 4 voie shf-4h-23u-p-dj SHF-4H-23U-P-DC B3-1
_ Discharge pipe assy. B3-2
1170298 Muffler rx25jzv1nb B3-2-1
_ Suction pipe assy. B3-3
_ Gas stop valve assy. B3-4
_ Gas stop valve assy. (sub) B3-4-1
4016529 Stop valve B3-4-1-1
1406207 Silencieux B3-4-2
6024338 Putty B3-5
980754 Vibration absorber/ ref. piping B3-6
980761 Weight clip B3-7
1754285 Putty B3-8
980753 Vibration absorber/ ref. piping B3-9
_ Electronic exp. valve assy. B4
1980882 Corps vanne mot.cbm-bd16dm-1 CBM-BD16DM-1 B4-1
_ Liquid stop valve assy. (sub) B4-2
4015669 Stop valve B4-2-1
1484036 Strainer 200MESH B4-3
1383498 Putty B4-4
1190076 Muffler B4-5
1397062 Putty B4-6
2158703 Cap/ stop valve B6
1198481 Ecrou 3/8 r18/25d FNSF3 U5/8 D9.5CUT B7
1723546 Raccord flare 1/4 ftxs-f FNSF2 U7/16 D6.4CUT B9
2217897 Propeller fan C1
847002 Fan retaining nut M6-P1.0 C2
4016530 Protection net C3
4016531 Discharge grille C4
4016532 Switch box E1
4016535 Wire harness (for comp.) E10
6019188 Ferrite core FOB2715-CV10 E10-1
4016536 Earth wire E11
4016537 Coil/ electronic exp. valve CAM-MD-12DM-109 E14
622418 Klixon cs7 130/95 ry22d7v1 my56a CS-7SA NFZ250VDSPSN OFF/ON=130/95DEG. E15
1833241 Moteur de ventilation 3sb40654-1 ARW34Y8P50DA D50R-28 E16
1504264 Bobine vanne 4 voies SQ-188 E17
1096888 Truss head tapping screw M4X 12 E19
4016704 Printed circuit assy. EEPROM 2P410170-1 E2
1313165 Fuse 2153.15MXF34P 250V 3.15A E2-1
1137835 Tapping screw M4X 12 E20
4016533 Mounting plate E3
1397341 Bornier rxg25cvmb TB-ETW-4P-D1 E4
4015929 Machine screw with washer E5
1728781 Support sonde 4p170372-1 [02143026] T=0.5 E6
4016534 Thermistor assy. 1SET=3PCS. E7
0590806 Bloc cable rx25jv1nb9 E8
0593209 Insulator (a) E9
4016538 Bottom frame F1
4016546 Stop valve mounting plate F10
1403804 Washer faced head tapping screw [70113001] M4 F13
0082033 Truss head tapping screw M4X 12 F14
1092242 Hex. head tapping screw M4X 12 F15
0480170 Pan head tapping screw M5X 16 F16
4016547 Top plate assy. F17
1853966 Etiquette daikin 3sb61287-5 F18
4016539 Side plate (right) F2
4015455 Etiquette produit 3p351459-1 F22
4901296 Caution label (diesel explosion) F23
4011522 Label F24
4015454 Etiquette inverter (r32) 3p363579-1 F25
4016548 Spacer F26
4016540 Side plate (left) F3
4016541 Front plate F4
4016542 Partition plate F5
4016543 Fan motor stand assy. F6
4016544 Radiation shield plate F7
4016545 Stop valve cover assy. F8
4015625 Handle (left) F9
0589565 Raccord d evacuation 4pb32246-1 K1
