Unité externe Daikin RXM95WVMA

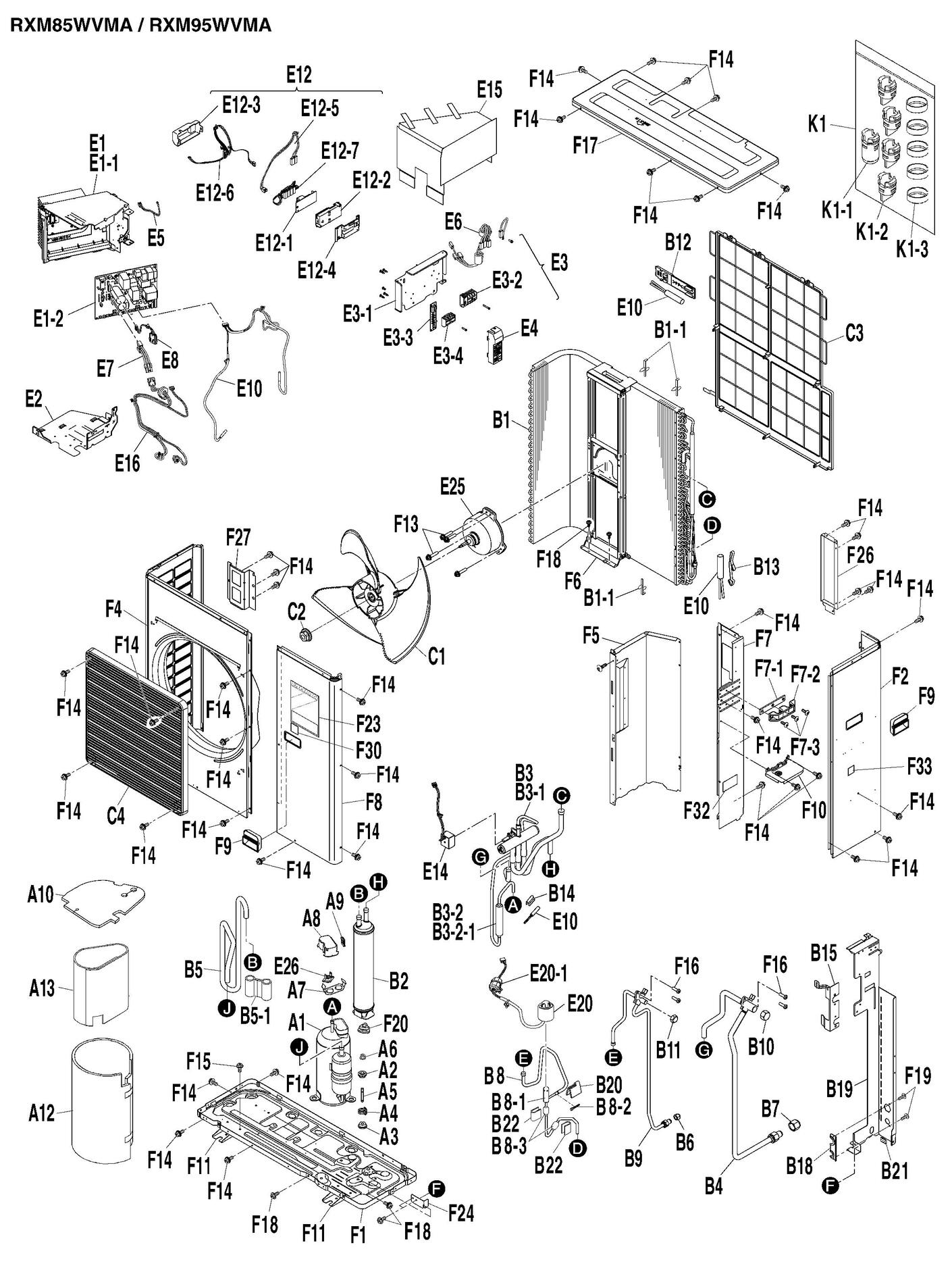

page 1
Pièces détachées Unité externe Daikin RXM95WVMA chez Pièces Express


Référence fabricant
Position Schéma
4016060 Swing compressor 2YC71BXD#A A1
4008917 Sound insulation (outer top) A10
4008918 Sound insulation (body) A12
4008919 Sound insulation (inner) A13
096039J Support ressort (1) D33 A2
390215J Silent-bloc w405039-2 A3
390208J Spring ex390208 r35lv3a w405107-1 D29.3 1.4 kg/mm A4
076850J Silent bloc compresseur 4pa16309-1-ka M8-P1.25 A5
4010410 Washer (nut with washer) M8-P1.25 A6
380620J Support klixon ak3468 A7
126264J Couvercle de borne 3pd03148-1 A8
040139J Silent bloc 1mu28nfv A9
2547931 Heat exchanger assy. B1
4016026 Heat exchanger fixing band B1-1
2535635 Valve cap D16.5CUT B10
045432J Bouchon vanne arret 3/8 ex0454328 D15.9CUT B11
157132J Support sonde 3p136732-1 B12
042396J Support sonde 4pa38890-1 B13
6005471 Fixture/ thermistor B14
2116374 Set plate (2)/ stop valve B15
132813J Fixture/ union joint B18
4008922 Set plate (1)/ stop valve B19
4014318 Accumulator assy. B2
4008924 Putty (for vibration proof) B20
2430119 Sealing material B21
4010164 Putty (for vibration proof) B22
_ Four way valve assy. B3
1858062 Corps vanne 4 voies 3sa52101-1 SHF-20D-46-02 B3-1
_ Discharge pipe assy. B3-2
161839J Silencieux 4p039144-4 B3-2-1
2547932 Gas stop valve assy. B4
_ Suction pipe assy. B5
4014397 Putty 205X 150 T5 B5-1
5012634 Flare nut FNSF2 U7/16 D6.4CUT B6
5012783 Flare nut FNSF5 U7/8 D15.9CUT B7
_ Electronic exp. valve assy. B8
2204606 Body/ electronic exp. valve UKV-25D263 B8-1
131823J Filtre tamis 4p092597-1 200MESH B8-2
138233J Filtre tuyeauterie 4p069391-1 150MESH B8-3
4015907 Liquid stop valve assy. B9
1864005 Helice 3p209515-1 P51J11F C1
847003J Lock nut fan blade m8 pz430/46 ex847003 M8 C2
4009632 Air suction grille C3
4008926 Grille de refoulement cpl C4
2549176 El. compo. assy. (sub) E1
2549177 El. compo. box cover assy. E1-1
2549154 Printed circuit board assy - control E1-2
2547933 Thermistor E10
2549347 El. compo. assy. (demand adaptor) E12
4014275 Printed circuit board assy - demand RC14008-3 E12-1
4014280 Switch box (demand) E12-2
4014302 Cover/ switch box (demand) E12-3
2549187 Mounting plate (demand adaptor) E12-4
2549348 Wire harness assy. (demand adaptor) E12-5
2549349 Wire harness assy. (service pcb) E12-6
2549350 Wire harness assy. (demand adaptor) E12-7
2547934 Four way valve coil assy. E14
2549188 Insulation sheet E15
2547935 Wire harness assy. E16
2549179 Shield plate (bottom) E2
2547936 Coil/ electronic exp. valve assy. E20
113479J Ferrite 3eb76042-1 E20-1
2549153 Dc fan motor E25
622418J H_klixon hl3104-4 cs7 nfz250-130/95 OFF/ON=130/95DEG. E26
2549180 Mounting plate (terminal strip) assy. E3
2549346 Mounting plate E3-1
2549181 A_gasket E3-2
4015604 Printed circuit board assy - service EX13012-11 E3-3
4014281 Terminal block HP-T3032A-1-L4P E3-4
4015608 Cover (service pcb) E4
2549182 Earth wire E5
2549183 Wire harness assy. (hl1/ hn1/ s) E6
2549184 Wire harness assy. (comp. relay) E7
2549185 Wire harness assy. (odm relay) E8
4008933 Bottom frame assy. F1
2548569 Partition plate F10
4009049 Anchor plate F11
2120405 Hex. tapping screw (3) M5 X 25 F13
049594J Vis m5x12 (2) M5X 12 F14
131453J Set screw M5X 12 F15
048017J Vis m5x16 4sk05006-16 M5X 16 F16
4008943 Top plate assy. F17
1905191 Hex. head tapping M5 F18
008203J Vis m4x12 M4X 12 F19
4008934 Side plate (right) F2
161975J Cushion rubber F20
2006314 Nameplate daikin F23
4008944 Earth plate F24
4010168 Rear plate fixing plate F26
2549190 Auxiliary heat exchanger plate F27
4015906 Label (inverter r32) F30
4901296 Caution label (diesel explosion) F32
2534033 Product liability caution label F33
2551415 Front plate assy. (1) F4
2551416 Partition plate assy. F5
2549189 Fan motor stand assy. F6
2551417 Rear plate assy. F7
059320J Mousse isolation 4pb30947-1 F7-1
059080J Support collier fixation cable 3pb30973- F7-2
008203J Vis m4x12 M4X 12 F7-3
4008939 Front plate assy. (2) F8
092045J Poignee 3pn00353-1 F9
4020233 Accessory set K1
537651 Doigt de gant r3911486-1 K1-1
1314593 Bouchon evacuation 4mk/s(d)(s)80-90a/b/c K1-2
1314601 Bouchon d evacuation 4mx80az K1-3


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité externe Daikin RXM95WVMA



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
A1 page 1 Swing compressor

Daikin
Réf fabricant: 4016060
avec délai
sur devis
A10 page 1 Sound insulation (outer top)

Daikin
Réf fabricant: 4008917
avec délai
sur devis
A12 page 1 Sound insulation (body)

Daikin
Réf fabricant: 4008918
avec délai
sur devis
A13 page 1 Sound insulation (inner)

Daikin
Réf fabricant: 4008919
avec délai
sur devis
Support ressort (1) Daikin 096039J
A2 page 1 Support ressort (1)
Code article PEX: 437000
Daikin
Réf fabricant: 096039J
± 3 jours ouvrés
8,93 € TTC
Silent-bloc w405039-2 Daikin 390215J
A3 page 1 Silent-bloc w405039-2
Code article PEX: 447698
Daikin
Réf fabricant: 390215J
± 3 jours ouvrés
6,66 € TTC
Spring ex390208 r35lv3a w405107-1 Daikin 390208J
A4 page 1 Spring ex390208 r35lv3a w405107-1
Code article PEX: 447694
Daikin
Réf fabricant: 390208J
± 3 jours ouvrés
5,76 € TTC
Silent bloc compresseur 4pa16309-1-ka Daikin 076850J
A5 page 1 Silent bloc compresseur 4pa16309-1-ka
Code article PEX: 436399
Daikin
Réf fabricant: 076850J
± 3 jours ouvrés
5,33 € TTC
A6 page 1 Washer (nut with washer)

Daikin
Réf fabricant: 4010410
avec délai
sur devis
Support klixon ak3468 Daikin 380620J
A7 page 1 Support klixon ak3468
Code article PEX: 447595
Daikin
Réf fabricant: 380620J
en stock
22,93 € TTC
Couvercle de borne 3pd03148-1 Daikin 126264J
A8 page 1 Couvercle de borne 3pd03148-1
Code article PEX: 438940
Daikin
Réf fabricant: 126264J
± 3 jours ouvrés
13,61 € TTC
Silent bloc 1mu28nfv Daikin 040139J
A9 page 1 Silent bloc 1mu28nfv
Code article PEX: 434908
Daikin
Réf fabricant: 040139J
± 3 jours ouvrés
6,36 € TTC
B1 page 1 Heat exchanger assy.

Daikin
Réf fabricant: 2547931
avec délai
sur devis
B1-1 page 1 Heat exchanger fixing band

Daikin
Réf fabricant: 4016026
avec délai
sur devis
B10 page 1 Valve cap

Daikin
Réf fabricant: 2535635
avec délai
sur devis
Bouchon vanne arret 3/8 ex0454328 Daikin 045432J
B11 page 1 Bouchon vanne arret 3/8 ex0454328
Code article PEX: 435065
Daikin
Réf fabricant: 045432J
± 3 jours ouvrés
5,86 € TTC
Support sonde 3p136732-1 Daikin 157132J
B12 page 1 Support sonde 3p136732-1
Code article PEX: 441079
Daikin
Réf fabricant: 157132J
± 3 jours ouvrés
5,59 € TTC
Support sonde 4pa38890-1 Daikin 042396J
B13 page 1 Support sonde 4pa38890-1
Code article PEX: 434986
Daikin
Réf fabricant: 042396J
± 3 jours ouvrés
2,40 € TTC
B14 page 1 Fixture/ thermistor

Daikin
Réf fabricant: 6005471
avec délai
sur devis
B15 page 1 Set plate (2)/ stop valve

Daikin
Réf fabricant: 2116374
avec délai
sur devis
B18 page 1 Fixture/ union joint

Daikin
Réf fabricant: 132813J
avec délai
sur devis
B19 page 1 Set plate (1)/ stop valve

Daikin
Réf fabricant: 4008922
avec délai
sur devis
B2 page 1 Accumulator assy.

Daikin
Réf fabricant: 4014318
avec délai
sur devis
B20 page 1 Putty (for vibration proof)

Daikin
Réf fabricant: 4008924
avec délai
sur devis
B21 page 1 Sealing material

Daikin
Réf fabricant: 2430119
avec délai
sur devis
B22 page 1 Putty (for vibration proof)

Daikin
Réf fabricant: 4010164
avec délai
sur devis
B3 page 1 Four way valve assy.

Daikin
Réf fabricant: _
avec délai
sur devis
Corps vanne 4 voies 3sa52101-1 Daikin 1858062
B3-1 page 1 Corps vanne 4 voies 3sa52101-1
Code article PEX: 443340
Daikin
Réf fabricant: 1858062
± 3 jours ouvrés
162,95 € TTC
B3-2 page 1 Discharge pipe assy.

Daikin
Réf fabricant: _
avec délai
sur devis
Silencieux 4p039144-4 Daikin 161839J
B3-2-1 page 1 Silencieux 4p039144-4
Code article PEX: 679341
Daikin
Réf fabricant: 161839J
± 3 jours ouvrés
98,74 € TTC
B4 page 1 Gas stop valve assy.

Daikin
Réf fabricant: 2547932
avec délai
sur devis
B5 page 1 Suction pipe assy.

Daikin
Réf fabricant: _
avec délai
sur devis
B5-1 page 1 Putty

Daikin
Réf fabricant: 4014397
avec délai
sur devis
B6 page 1 Flare nut

Daikin
Réf fabricant: 5012634
avec délai
sur devis
B7 page 1 Flare nut

Daikin
Réf fabricant: 5012783
avec délai
sur devis
B8 page 1 Electronic exp. valve assy.

Daikin
Réf fabricant: _
avec délai
sur devis
B8-1 page 1 Body/ electronic exp. valve

Daikin
Réf fabricant: 2204606
avec délai
sur devis
Filtre tamis 4p092597-1 Daikin 131823J
B8-2 page 1 Filtre tamis 4p092597-1
Code article PEX: 439407
Daikin
Réf fabricant: 131823J
± 3 jours ouvrés
4,55 € TTC
Filtre tuyeauterie 4p069391-1 Daikin 138233J
B8-3 page 1 Filtre tuyeauterie 4p069391-1
Code article PEX: 439670
Daikin
Réf fabricant: 138233J
± 3 jours ouvrés
40,46 € TTC
B9 page 1 Liquid stop valve assy.

Daikin
Réf fabricant: 4015907
avec délai
sur devis
Helice 3p209515-1 Daikin 1864005
C1 page 1 Helice 3p209515-1
Code article PEX: 443379
Daikin
Réf fabricant: 1864005
± 3 jours ouvrés
193,73 € TTC
Lock nut fan blade m8 pz430/46 ex847003 Daikin 847003J
C2 page 1 Lock nut fan blade m8 pz430/46 ex847003
Code article PEX: 458434
Daikin
Réf fabricant: 847003J
± 3 jours ouvrés
4,32 € TTC
C3 page 1 Air suction grille

Daikin
Réf fabricant: 4009632
avec délai
sur devis
Grille de refoulement cpl Daikin 4008926
C4 page 1 Grille de refoulement cpl
Code article PEX: 448169
Daikin
Réf fabricant: 4008926
± 3 jours ouvrés
107,34 € TTC
E1 page 1 El. compo. assy. (sub)

Daikin
Réf fabricant: 2549176
avec délai
sur devis
E1-1 page 1 El. compo. box cover assy.

Daikin
Réf fabricant: 2549177
avec délai
sur devis
E1-2 page 1 Printed circuit board assy - control

Daikin
Réf fabricant: 2549154
avec délai
sur devis
E10 page 1 Thermistor

Daikin
Réf fabricant: 2547933
avec délai
sur devis
E12 page 1 El. compo. assy. (demand adaptor)

Daikin
Réf fabricant: 2549347
avec délai
sur devis
E12-1 page 1 Printed circuit board assy - demand

Daikin
Réf fabricant: 4014275
avec délai
sur devis
E12-2 page 1 Switch box (demand)

Daikin
Réf fabricant: 4014280
avec délai
sur devis
E12-3 page 1 Cover/ switch box (demand)

Daikin
Réf fabricant: 4014302
avec délai
sur devis
E12-4 page 1 Mounting plate (demand adaptor)

Daikin
Réf fabricant: 2549187
avec délai
sur devis
E12-5 page 1 Wire harness assy. (demand adaptor)

Daikin
Réf fabricant: 2549348
avec délai
sur devis
E12-6 page 1 Wire harness assy. (service pcb)

Daikin
Réf fabricant: 2549349
avec délai
sur devis
E12-7 page 1 Wire harness assy. (demand adaptor)

Daikin
Réf fabricant: 2549350
avec délai
sur devis
E14 page 1 Four way valve coil assy.

Daikin
Réf fabricant: 2547934
avec délai
sur devis
E15 page 1 Insulation sheet

Daikin
Réf fabricant: 2549188
avec délai
sur devis
E16 page 1 Wire harness assy.

Daikin
Réf fabricant: 2547935
avec délai
sur devis
E2 page 1 Shield plate (bottom)

Daikin
Réf fabricant: 2549179
avec délai
sur devis
E20 page 1 Coil/ electronic exp. valve assy.

Daikin
Réf fabricant: 2547936
avec délai
sur devis
Ferrite 3eb76042-1 Daikin 113479J
E20-1 page 1 Ferrite 3eb76042-1
Code article PEX: 438202
Daikin
Réf fabricant: 113479J
± 3 jours ouvrés
26,76 € TTC
E25 page 1 Dc fan motor

Daikin
Réf fabricant: 2549153
avec délai
sur devis
H_klixon hl3104-4 cs7 nfz250-130/95 Daikin 622418J
E26 page 1 H_klixon hl3104-4 cs7 nfz250-130/95
Code article PEX: 457689
Daikin
Réf fabricant: 622418J
± 3 jours ouvrés
5,22 € TTC
E3 page 1 Mounting plate (terminal strip) assy.

Daikin
Réf fabricant: 2549180
avec délai
sur devis
E3-1 page 1 Mounting plate

Daikin
Réf fabricant: 2549346
avec délai
sur devis
A_gasket Daikin 2549181
E3-2 page 1 A_gasket
Code article PEX: 744212
Daikin
Réf fabricant: 2549181
± 3 jours ouvrés
46,24 € TTC
E3-3 page 1 Printed circuit board assy - service

Daikin
Réf fabricant: 4015604
avec délai
sur devis
E3-4 page 1 Terminal block

Daikin
Réf fabricant: 4014281
avec délai
sur devis
E4 page 1 Cover (service pcb)

Daikin
Réf fabricant: 4015608
avec délai
sur devis
E5 page 1 Earth wire

Daikin
Réf fabricant: 2549182
avec délai
sur devis
E6 page 1 Wire harness assy. (hl1/ hn1/ s)

Daikin
Réf fabricant: 2549183
avec délai
sur devis
E7 page 1 Wire harness assy. (comp. relay)

Daikin
Réf fabricant: 2549184
avec délai
sur devis
E8 page 1 Wire harness assy. (odm relay)

Daikin
Réf fabricant: 2549185
avec délai
sur devis
F1 page 1 Bottom frame assy.

Daikin
Réf fabricant: 4008933
avec délai
sur devis
F10 page 1 Partition plate

Daikin
Réf fabricant: 2548569
avec délai
sur devis
Anchor plate Daikin 4009049
F11 page 1 Anchor plate
Code article PEX: 680420
Daikin
Réf fabricant: 4009049
± 3 jours ouvrés
71,53 € TTC
F13 page 1 Hex. tapping screw (3)

Daikin
Réf fabricant: 2120405
avec délai
sur devis
Vis m5x12 (2) Daikin 049594J
F14 page 1 Vis m5x12 (2)
Code article PEX: 435199
Daikin
Réf fabricant: 049594J
± 3 jours ouvrés
2,70 € TTC
Set screw Daikin 131453J
F15 page 1 Set screw
Code article PEX: 439395
Daikin
Réf fabricant: 131453J
± 3 jours ouvrés
1,79 € TTC
Vis m5x16 4sk05006-16 Daikin 048017J
F16 page 1 Vis m5x16 4sk05006-16
Code article PEX: 435160
Daikin
Réf fabricant: 048017J
± 3 jours ouvrés
19,61 € TTC
F17 page 1 Top plate assy.

Daikin
Réf fabricant: 4008943
avec délai
sur devis
F18 page 1 Hex. head tapping

Daikin
Réf fabricant: 1905191
avec délai
sur devis
Vis m4x12 Daikin 008203J
F19 page 1 Vis m4x12
Code article PEX: 433876
Daikin
Réf fabricant: 008203J
± 3 jours ouvrés
8,86 € TTC
F2 page 1 Side plate (right)

Daikin
Réf fabricant: 4008934
avec délai
sur devis
F20 page 1 Cushion rubber

Daikin
Réf fabricant: 161975J
avec délai
sur devis
F23 page 1 Nameplate daikin

Daikin
Réf fabricant: 2006314
avec délai
sur devis
F24 page 1 Earth plate

Daikin
Réf fabricant: 4008944
avec délai
sur devis
F26 page 1 Rear plate fixing plate

Daikin
Réf fabricant: 4010168
avec délai
sur devis
F27 page 1 Auxiliary heat exchanger plate

Daikin
Réf fabricant: 2549190
avec délai
sur devis
F30 page 1 Label (inverter r32)

Daikin
Réf fabricant: 4015906
avec délai
sur devis
F32 page 1 Caution label (diesel explosion)

Daikin
Réf fabricant: 4901296
avec délai
sur devis
F33 page 1 Product liability caution label

Daikin
Réf fabricant: 2534033
avec délai
sur devis
F4 page 1 Front plate assy. (1)

Daikin
Réf fabricant: 2551415
avec délai
sur devis
F5 page 1 Partition plate assy.

Daikin
Réf fabricant: 2551416
avec délai
sur devis
F6 page 1 Fan motor stand assy.

Daikin
Réf fabricant: 2549189
avec délai
sur devis
F7 page 1 Rear plate assy.

Daikin
Réf fabricant: 2551417
avec délai
sur devis
Mousse isolation 4pb30947-1 Daikin 059320J
F7-1 page 1 Mousse isolation 4pb30947-1
Code article PEX: 435411
Daikin
Réf fabricant: 059320J
± 3 jours ouvrés
12,97 € TTC
Support collier fixation cable 3pb30973- Daikin 059080J
F7-2 page 1 Support collier fixation cable 3pb30973-
Code article PEX: 435401
Daikin
Réf fabricant: 059080J
± 3 jours ouvrés
17,23 € TTC
Vis m4x12 Daikin 008203J
F7-3 page 1 Vis m4x12
Code article PEX: 433876
Daikin
Réf fabricant: 008203J
± 3 jours ouvrés
8,86 € TTC
F8 page 1 Front plate assy. (2)

Daikin
Réf fabricant: 4008939
avec délai
sur devis
Poignee 3pn00353-1 Daikin 092045J
F9 page 1 Poignee 3pn00353-1
Code article PEX: 436748
Daikin
Réf fabricant: 092045J
± 3 jours ouvrés
35,02 € TTC
K1 page 1 Accessory set

Daikin
Réf fabricant: 4020233
avec délai
sur devis
Doigt de gant r3911486-1 Daikin 537651
K1-1 page 1 Doigt de gant r3911486-1
Code article PEX: 457012
Daikin
Réf fabricant: 537651
± 3 jours ouvrés
11,11 € TTC
Bouchon evacuation 4mk/s(d)(s)80-90a/b/c Daikin 1314593
K1-2 page 1 Bouchon evacuation 4mk/s(d)(s)80-90a/b/c
Code article PEX: 439396
Daikin
Réf fabricant: 1314593
± 3 jours ouvrés
8,48 € TTC
Bouchon d evacuation 4mx80az Daikin 1314601
K1-3 page 1 Bouchon d evacuation 4mx80az
Code article PEX: 439397
Daikin
Réf fabricant: 1314601
± 3 jours ouvrés
8,93 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Daikin RXM95WVMA ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
