Unité externe Daikin RXF24AXVJU

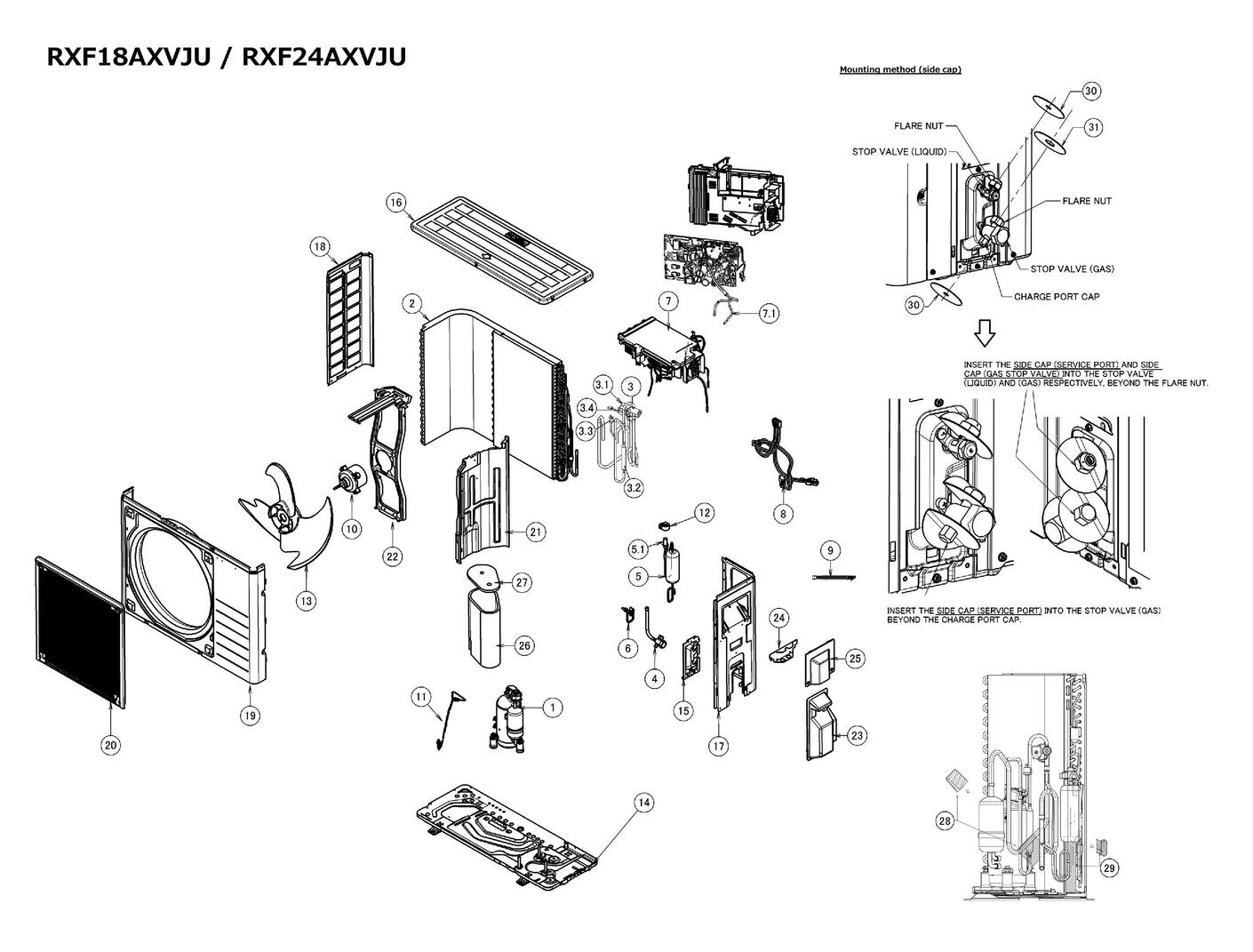

page 1
Pièces détachées Unité externe Daikin RXF24AXVJU chez Pièces Express


Référence fabricant
PositionSchéma
2558463Compressor assy. 2Y147BKBX1AA1
2558464Heat exchanger assy.2
2558465Four way valve assy.3
4023417Corps de vanne 4 voie 3p552806-13-1
4027027Muffler3-2
2558452High pressure switch 41.4BAR3-3
4027030Solenoid coil3-4
4027052Gas stop valve assy. 5/8IN.4
2558466Electronic exp. valve assy.5
2558467Body/ electronic exp. valve5-1
2552417Liquid stop valve assy. 1/4IN.6
2558487El. compo. assy. (eeprom)7
4023421Sonde temp exterieur 4p529626-17-1
2551066Wire harness assy. (comp.)8
2551067Wire harness assy. (ol/hps)9
2547983Fan motor (D3C68S8P20-ZWL)10
2428510Ensemble de retenue.11
2539348Motor operated valve coil12
4016827Fan blade 510MM13
4027065Bottom frame assy.14
4023889Stop valve mounting plate15
4026996Top plate assy.16
4027066Right side panel17
4025238Left side plate18
4025239Front plate assy.19
4027062Discharge grille assy.20
4025242Partition plate (with insulation)21
4027048Fan motor bracket assy.22
4027049Stop valve cover23
2551068Conduit mounting plate24
4027050Service cover assy. (ins)25
4025240Sound insulation (sleeve)26
4025241Sound insulation (top)27
2551073Putty28
2558470Thermal insulation tube29
2558461Side cap (service port)30
2558471Side cap (gas stop valve)31


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte










Pièces détachées contenues dans cet appareil Unité externe Daikin RXF24AXVJU



PhotoPosition vue éclatéeArticleRéférence fabricantDisponibilité et prix
1 page 1Compressor assy.

Daikin
Réf fabricant: 2558463
avec délai
sur devis
2 page 1Heat exchanger assy.

Daikin
Réf fabricant: 2558464
avec délai
sur devis
3 page 1Four way valve assy.

Daikin
Réf fabricant: 2558465
avec délai
sur devis
Corps de vanne 4 voie 3p552806-1 Daikin 4023417
3-1 page 1Corps de vanne 4 voie 3p552806-1
Code article PEX: 680746
Daikin
Réf fabricant: 4023417
± 3 jours ouvrés
107,71 € TTC
3-2 page 1Muffler

Daikin
Réf fabricant: 4027027
avec délai
sur devis
3-3 page 1High pressure switch

Daikin
Réf fabricant: 2558452
avec délai
sur devis
Solenoid coil Daikin 4027030
3-4 page 1Solenoid coil
Code article PEX: 680856
Daikin
Réf fabricant: 4027030
± 3 jours ouvrés
36,58 € TTC
4 page 1Gas stop valve assy.

Daikin
Réf fabricant: 4027052
avec délai
sur devis
5 page 1Electronic exp. valve assy.

Daikin
Réf fabricant: 2558466
avec délai
sur devis
5-1 page 1Body/ electronic exp. valve

Daikin
Réf fabricant: 2558467
avec délai
sur devis
6 page 1Liquid stop valve assy.

Daikin
Réf fabricant: 2552417
avec délai
sur devis
7 page 1El. compo. assy. (eeprom)

Daikin
Réf fabricant: 2558487
avec délai
sur devis
Sonde temp exterieur 4p529626-1 Daikin 4023421
7-1 page 1Sonde temp exterieur 4p529626-1
Code article PEX: 680748
Daikin
Réf fabricant: 4023421
± 3 jours ouvrés
65,44 € TTC
8 page 1Wire harness assy. (comp.)

Daikin
Réf fabricant: 2551066
avec délai
sur devis
9 page 1Wire harness assy. (ol/hps)

Daikin
Réf fabricant: 2551067
avec délai
sur devis
10 page 1Fan motor

Daikin
Réf fabricant: 2547983
avec délai
sur devis
Ensemble de retenue. Daikin 2428510
11 page 1Ensemble de retenue.
Code article PEX: 744176
Daikin
Réf fabricant: 2428510
± 3 jours ouvrés
sur devis
Motor operated valve coil Daikin 2539348
12 page 1Motor operated valve coil
Code article PEX: 680230
Daikin
Réf fabricant: 2539348
± 3 jours ouvrés
80,82 € TTC
Fan blade Daikin 4016827
13 page 1Fan blade
Code article PEX: 680553
Daikin
Réf fabricant: 4016827
± 3 jours ouvrés
139,48 € TTC
14 page 1Bottom frame assy.

Daikin
Réf fabricant: 4027065
avec délai
sur devis
15 page 1Stop valve mounting plate

Daikin
Réf fabricant: 4023889
avec délai
sur devis
16 page 1Top plate assy.

Daikin
Réf fabricant: 4026996
avec délai
sur devis
17 page 1Right side panel

Daikin
Réf fabricant: 4027066
avec délai
sur devis
18 page 1Left side plate

Daikin
Réf fabricant: 4025238
avec délai
sur devis
19 page 1Front plate assy.

Daikin
Réf fabricant: 4025239
avec délai
sur devis
20 page 1Discharge grille assy.

Daikin
Réf fabricant: 4027062
avec délai
sur devis
21 page 1Partition plate (with insulation)

Daikin
Réf fabricant: 4025242
avec délai
sur devis
22 page 1Fan motor bracket assy.

Daikin
Réf fabricant: 4027048
avec délai
sur devis
23 page 1Stop valve cover

Daikin
Réf fabricant: 4027049
avec délai
sur devis
24 page 1Conduit mounting plate

Daikin
Réf fabricant: 2551068
avec délai
sur devis
25 page 1Service cover assy. (ins)

Daikin
Réf fabricant: 4027050
avec délai
sur devis
26 page 1Sound insulation (sleeve)

Daikin
Réf fabricant: 4025240
avec délai
sur devis
27 page 1Sound insulation (top)

Daikin
Réf fabricant: 4025241
avec délai
sur devis
28 page 1Putty

Daikin
Réf fabricant: 2551073
avec délai
sur devis
29 page 1Thermal insulation tube

Daikin
Réf fabricant: 2558470
avec délai
sur devis
30 page 1Side cap (service port)

Daikin
Réf fabricant: 2558461
avec délai
sur devis
31 page 1Side cap (gas stop valve)

Daikin
Réf fabricant: 2558471
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Daikin RXF24AXVJU ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
