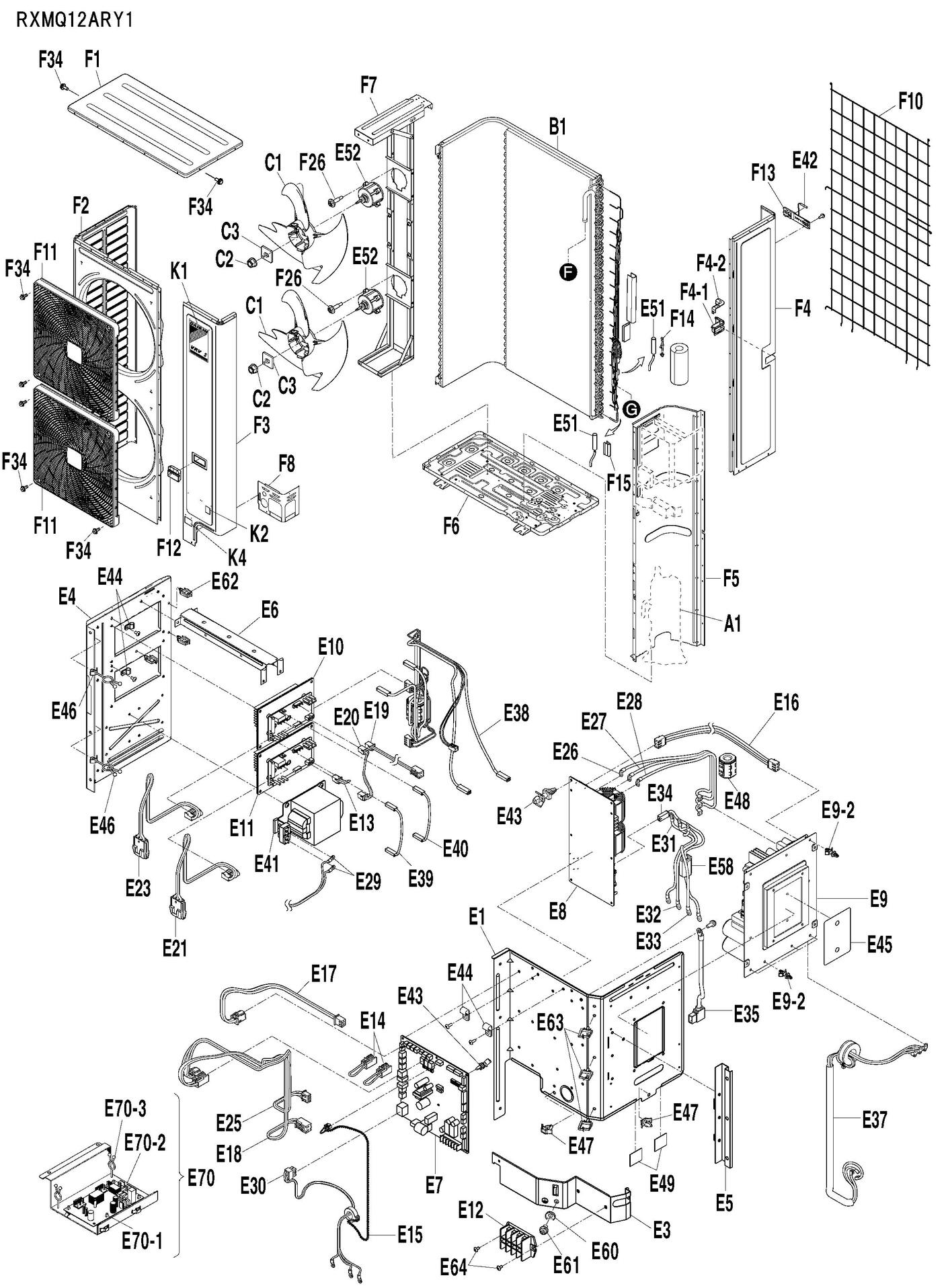

Unité externe Daikin RXMQ12ARY1
page 1
Pièces détachées Unité externe Daikin RXMQ12ARY1 chez Pièces Express


Référence fabricant
Position Schéma
2532520 Compressor assy JT16K-VDYR@TF A1
4022255 Terminal cover assy. (SCREW TYPE WITH SEALING) A1-1
5030004 Terminal cover bolt M6 X 25 A1-2
127810J Silent bloc 4p082917-1 A2
2311775 Compressor mounting bolt assy. A3
4012570 Soundproof/ compressor A4
2534068 Sound insulator/ compressor A5
6026658 Crankcase heater 33W 240V A7
4904117 Plate finned coil heat exch. assy. B1
4904100 Suction pipe assy. B2
5009811 Tube capillaire 4p254190-1 B2-1
2103493 Filter 100MESH B2-2
4904101 Fixture assy. B2-3
4904118 Refrigerant pipe assy. B3
4904103 Four way valve assy. B3-1
159974J Prise de pression 3sa58068-1 B3-1-1
2454735 Vanne 4 voies 3sa52119-1 STF-H0731 B3-1-2
2229326 Capteur de pression l=1500 3s481004-1 NSK-BH042D-387 L=1500 B3-1-3
2457347 Check valve B3-1-4
2096331 Refrigerant strainer 100MESH B3-1-5
6024295 Capteur de pression bp 3s481003-2 NSK-BH017D-385 B3-1-6
6025598 Gas stop valve assy. FJ-144-DG25-R410A B3-1-7
2116831 Bouchon vanne 4p302501-1 H30 B3-1-7-1
4904119 Liquid pipe assy. B3-2
232002J Filtre refrigerant fi333 r3269032-1 FI333 B3-2-1
2538023 Vanne motorisee PAM-BA2YGDM-1 B3-2-2
2114455 Corps detendeur cam-bd18dm-1 CAM-BD18DM-1 B3-2-3
6025599 Liquid stop valve assy. B3-2-4
143584J Casquette. stop valve 4p108888-1 H25 B3-2-4-1
6026136 Pressure control valve B3-2-5
6025338 Ensemble echangeur double tube 2p332697- B3-2-6
6020003 Gas liquid separator B3-3
5009797 Corps electrovanne 3sa52124-2 FDF-A01019-093-RK12 B3-3-1
2103493 Filter 100MESH B3-3-2
4903605 Heat sink assy. B3-6
2548993 Wire harness B3-6-1
4904105 Discharge pipe assy. B4
2427199 Pressostat hp acb-1ub218w 3s581008-1 OFF:4.0MPA ON:3.0MPA B4-1
4904106 Fixture assy. B4-2
6026660 Oil separator assy. B5
6020004 Helice de ventilation 2p343512-1 P55N21F C1
847003J Lock nut fan blade m8 pz430/46 ex847003 M8 C2
6025361 Turbine 4p339097-1 C3
6026661 Electronic component assy. E1
6026486 Printed circuit board assy. (fan 1) E10
6026487 Printed circuit board assy. (fan 2) E11
6018881 Terminal block JXO-T3028 E12
6018254 Wire harness (A5P)X4A E13
135234J Connecteur vhr-2n-rouge 4pa05237-6 (A1P)X9A E14
2113577 Capteur de contrôle chr-6z-e-x E15
6020013 Wire harness (A3P)X602A - (A2P)X403A E16
6020014 Faisceau (A3P)X63A - (A1P)X42A E17
6020015 Faisceau (A3P)X4A - (A1P)X20A E18
6026320 Wire harness (A3P)X41A - (A4P)X3A E19
6020017 Faisceau (A5P)X3A - (A4P)X4A E20
6020018 Wire harness (A5P)X1A - (M2F)X3A E21
4904107 Wire harness (A4P)X1A - (M1F)X1A E23
6020022 Faisceau (A3P)X6A - (A1P)X28A E25
6020023 Wire harness (A3P)L1B - (A2P)L1B E26
6020024 Wire harness (A3P)L2B - (A2P)L2B E27
6020025 Wire harness (A3P)L3B - (A2P)L3B E28
6020026 Wire harness (A3P)P11/P21 - (L1R)1/2 E29
6026319 Electronic component mounting plate (7) E3
4904108 Wire harness (A6P)X1A/X2A - X1M E30
6020028 Wire harness (A2P)L1A - (X1M)L1 E31
6020029 Wire harness (A2P)L2A - (X1M)L2 E32
6020030 Wire harness (A2P)L3A - (X1M)L3 E33
6020031 Wire harness (A2P)LA - (X1M)N E34
6020032 Wire harness (A2P)E - BOX E35
4904162 Wire harness assy. (comp.) (A3P)U/V/W - M1C E37
6026321 Wire harness (A5P) - (A4P) - (A3P) E38
6020036 Wire harness (A4P)P1 - (A5P)P11 E39
6020008 Switch box cover assy. (3) E4
6018257 Faisceau (A4P)N1 - (A5P)N11 E40
6025223 Reacteur 3p358624-1 36.5A 1.83MH E41
6018276 Sonde 3pr09622-1 L=1250 E42
380401J Carte verrouill. esp. r3428091-2 E43
0816755 Resin clamp NK-3N E44
4012788 Insulation sheet (tf rubber) E45
109614J Clamp/ power cord E46
1855171 Plastic band E47
2069384 Noyau de ferrite E48
6025362 Sealing material E49
6020009 Electronic component mounting plate (5) E5
2546674 Thermistor assy. 1SET = 2PCS. E50
5009494 Ensemble sonde 3p288028-7 1SET = 5PCS. E51
6026662 Dc fan motor 8P 200W E52
5009469 Bobine vanne 4 voies 3p311325-2 L=1600 E53
4012522 Bobine detendeur electronique PAM-MD12DM-6 E54
4012520 Bobine / vanne exp. electronique E55
5009468 Bobine electrovanne 3p311323-3 L=2500 E56
113479J Ferrite 3eb76042-1 E58
6020010 Electronic component mounting plate (2) E6
071124J Rondelle 4pa50120-5 E60
4903939 Truss head tapping screw M5X 12 E61
027843J Passe fils E62
352004 Fixation cable fxys125kv1 E63
2530464 Cross recessed tapping screw E64
6026598 Printed circuit board assy. (main) EB13020-23 E7
_ Additional el. compo. assy. E70
380401J Carte verrouill. esp. r3428091-2 E70-1
4902948 Pcb (surtension prot) EB16060 E70-2
109614J Clamp/ power cord E70-3
4012581 Platine (filtre bruit) 2p336706-1 FN388-Y-1 E8
6026438 Printed circuit board assy. (inverter) PC15017-1 E9
380401J Carte verrouill. esp. r3428091-2 E9-2
4904109 Top plate assy. F1
4904115 Suction grille F10
6020050 Grille de refoulement 1p333548-1 F11
6020399 Handle F12
157132J Support sonde 3p136732-1 F13
042396J Support sonde 4pa38890-1 F14
6025446 Fixture/ thermistor F15
6025336 Wire clamp F17
6025328 Wire clamp F18
4904116 Fixture plate F19
4904110 Front plate F2
2282668 Weight F20
4904163 Weight F21
2120405 Hex. tapping screw (3) M5 X 25 F26
4904111 Front plate insulation assy. F3
162753J Screw/ c tight cup M5X 16 F32
025047J Vis tolerie m5x12 4sa01112-12 M5X 12 F34
131453J Set screw M5X 12 F35
4013464 Hex. bolt M5X 14 F36
0356556 Vis m5 x 12 4sa01118-12 M5X 12 F37
4904112 Side plate (right) F4
6020042 Poigne 2p341417-1 F4-1
6020043 Poigne 2p341417-2 F4-2
6020044 Plaque separation 3p338857-1 rxysq12tmy1 F5
6020045 Socle 3p337705-1 F6
4904120 Fan motor stand assy. F7
4904114 Cover plate F8
6025457 Stop valve mounting plate F9
6025447 Nameplate daikin K1
146144J Decoration label K2
4901652 Label (warning) K4


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité externe Daikin RXMQ12ARY1



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Compressor assy Daikin 2532520
A1 page 1 Compressor assy
Code article PEX: 680143
Daikin
Réf fabricant: 2532520
± 3 jours ouvrés
5 303,51 € TTC
A1-1 page 1 Terminal cover assy.

Daikin
Réf fabricant: 4022255
avec délai
sur devis
A1-2 page 1 Terminal cover bolt

Daikin
Réf fabricant: 5030004
avec délai
sur devis
Silent bloc 4p082917-1 Daikin 127810J
A2 page 1 Silent bloc 4p082917-1
Code article PEX: 439011
Daikin
Réf fabricant: 127810J
± 3 jours ouvrés
14,68 € TTC
A3 page 1 Compressor mounting bolt assy.

Daikin
Réf fabricant: 2311775
avec délai
sur devis
A4 page 1 Soundproof/ compressor

Daikin
Réf fabricant: 4012570
avec délai
sur devis
A5 page 1 Sound insulator/ compressor

Daikin
Réf fabricant: 2534068
avec délai
sur devis
A7 page 1 Crankcase heater

Daikin
Réf fabricant: 6026658
avec délai
sur devis
B1 page 1 Plate finned coil heat exch. assy.

Daikin
Réf fabricant: 4904117
avec délai
sur devis
B2 page 1 Suction pipe assy.

Daikin
Réf fabricant: 4904100
avec délai
sur devis
Tube capillaire 4p254190-1 Daikin 5009811
B2-1 page 1 Tube capillaire 4p254190-1
Code article PEX: 452857
Daikin
Réf fabricant: 5009811
± 3 jours ouvrés
14,47 € TTC
B2-2 page 1 Filter

Daikin
Réf fabricant: 2103493
avec délai
sur devis
B2-3 page 1 Fixture assy.

Daikin
Réf fabricant: 4904101
avec délai
sur devis
B3 page 1 Refrigerant pipe assy.

Daikin
Réf fabricant: 4904118
avec délai
sur devis
B3-1 page 1 Four way valve assy.

Daikin
Réf fabricant: 4904103
avec délai
sur devis
Prise de pression 3sa58068-1 Daikin 159974J
B3-1-1 page 1 Prise de pression 3sa58068-1
Code article PEX: 441277
Daikin
Réf fabricant: 159974J
± 3 jours ouvrés
22,37 € TTC
Vanne 4 voies 3sa52119-1 Daikin 2454735
B3-1-2 page 1 Vanne 4 voies 3sa52119-1
Code article PEX: 679976
Daikin
Réf fabricant: 2454735
± 3 jours ouvrés
302,39 € TTC
Capteur de pression l=1500 3s481004-1 Daikin 2229326
B3-1-3 page 1 Capteur de pression l=1500 3s481004-1
Code article PEX: 445075
Daikin
Réf fabricant: 2229326
± 3 jours ouvrés
239,88 € TTC
B3-1-4 page 1 Check valve

Daikin
Réf fabricant: 2457347
avec délai
sur devis
B3-1-5 page 1 Refrigerant strainer

Daikin
Réf fabricant: 2096331
avec délai
sur devis
Capteur de pression bp 3s481003-2 Daikin 6024295
B3-1-6 page 1 Capteur de pression bp 3s481003-2
Code article PEX: 457410
Daikin
Réf fabricant: 6024295
± 3 jours ouvrés
227,18 € TTC
B3-1-7 page 1 Gas stop valve assy.

Daikin
Réf fabricant: 6025598
avec délai
sur devis
Bouchon vanne 4p302501-1 Daikin 2116831
B3-1-7-1 page 1 Bouchon vanne 4p302501-1
Code article PEX: 444531
Daikin
Réf fabricant: 2116831
± 3 jours ouvrés
27,52 € TTC
B3-2 page 1 Liquid pipe assy.

Daikin
Réf fabricant: 4904119
avec délai
sur devis
Filtre refrigerant fi333 r3269032-1 Daikin 232002J
B3-2-1 page 1 Filtre refrigerant fi333 r3269032-1
Code article PEX: 445280
Daikin
Réf fabricant: 232002J
± 3 jours ouvrés
104,29 € TTC
Vanne motorisee Daikin 2538023
B3-2-2 page 1 Vanne motorisee
Code article PEX: 680212
Daikin
Réf fabricant: 2538023
± 3 jours ouvrés
158,26 € TTC
Corps detendeur cam-bd18dm-1 Daikin 2114455
B3-2-3 page 1 Corps detendeur cam-bd18dm-1
Code article PEX: 444517
Daikin
Réf fabricant: 2114455
± 3 jours ouvrés
73,16 € TTC
B3-2-4 page 1 Liquid stop valve assy.

Daikin
Réf fabricant: 6025599
avec délai
sur devis
Casquette. stop valve 4p108888-1 Daikin 143584J
B3-2-4-1 page 1 Casquette. stop valve 4p108888-1
Code article PEX: 679287
Daikin
Réf fabricant: 143584J
± 3 jours ouvrés
9,91 € TTC
B3-2-5 page 1 Pressure control valve

Daikin
Réf fabricant: 6026136
avec délai
sur devis
Ensemble echangeur double tube 2p332697- Daikin 6025338
B3-2-6 page 1 Ensemble echangeur double tube 2p332697-
Code article PEX: 457460
Daikin
Réf fabricant: 6025338
± 3 jours ouvrés
1 761,91 € TTC
B3-3 page 1 Gas liquid separator

Daikin
Réf fabricant: 6020003
avec délai
sur devis
Corps electrovanne 3sa52124-2 Daikin 5009797
B3-3-1 page 1 Corps electrovanne 3sa52124-2
Code article PEX: 452843
Daikin
Réf fabricant: 5009797
± 3 jours ouvrés
57,68 € TTC
B3-3-2 page 1 Filter

Daikin
Réf fabricant: 2103493
avec délai
sur devis
B3-6 page 1 Heat sink assy.

Daikin
Réf fabricant: 4903605
avec délai
sur devis
B3-6-1 page 1 Wire harness

Daikin
Réf fabricant: 2548993
avec délai
sur devis
B4 page 1 Discharge pipe assy.

Daikin
Réf fabricant: 4904105
avec délai
sur devis
Pressostat hp acb-1ub218w 3s581008-1 Daikin 2427199
B4-1 page 1 Pressostat hp acb-1ub218w 3s581008-1
Code article PEX: 679947
Daikin
Réf fabricant: 2427199
± 3 jours ouvrés
104,10 € TTC
B4-2 page 1 Fixture assy.

Daikin
Réf fabricant: 4904106
avec délai
sur devis
B5 page 1 Oil separator assy.

Daikin
Réf fabricant: 6026660
avec délai
sur devis
Helice de ventilation 2p343512-1 Daikin 6020004
C1 page 1 Helice de ventilation 2p343512-1
Code article PEX: 457349
Daikin
Réf fabricant: 6020004
± 3 jours ouvrés
110,22 € TTC
Lock nut fan blade m8 pz430/46 ex847003 Daikin 847003J
C2 page 1 Lock nut fan blade m8 pz430/46 ex847003
Code article PEX: 458434
Daikin
Réf fabricant: 847003J
± 3 jours ouvrés
4,32 € TTC
Turbine 4p339097-1 Daikin 6025361
C3 page 1 Turbine 4p339097-1
Code article PEX: 457461
Daikin
Réf fabricant: 6025361
± 3 jours ouvrés
10,70 € TTC
E1 page 1 Electronic component assy.

Daikin
Réf fabricant: 6026661
avec délai
sur devis
E10 page 1 Printed circuit board assy. (fan 1)

Daikin
Réf fabricant: 6026486
avec délai
sur devis
E11 page 1 Printed circuit board assy. (fan 2)

Daikin
Réf fabricant: 6026487
avec délai
sur devis
E12 page 1 Terminal block

Daikin
Réf fabricant: 6018881
avec délai
sur devis
Wire harness Daikin 6018254
E13 page 1 Wire harness
Code article PEX: 686777
Daikin
Réf fabricant: 6018254
± 3 jours ouvrés
9,53 € TTC
Connecteur vhr-2n-rouge 4pa05237-6 Daikin 135234J
E14 page 1 Connecteur vhr-2n-rouge 4pa05237-6
Code article PEX: 439506
Daikin
Réf fabricant: 135234J
± 3 jours ouvrés
9,95 € TTC
Capteur de contrôle chr-6z-e-x Daikin 2113577
E15 page 1 Capteur de contrôle chr-6z-e-x
Code article PEX: 444516
Daikin
Réf fabricant: 2113577
± 3 jours ouvrés
83,21 € TTC
E16 page 1 Wire harness

Daikin
Réf fabricant: 6020013
avec délai
sur devis
Faisceau Daikin 6020014
E17 page 1 Faisceau
Code article PEX: 745331
Daikin
Réf fabricant: 6020014
± 3 jours ouvrés
9,53 € TTC
Faisceau Daikin 6020015
E18 page 1 Faisceau
Code article PEX: 745332
Daikin
Réf fabricant: 6020015
± 3 jours ouvrés
9,53 € TTC
E19 page 1 Wire harness

Daikin
Réf fabricant: 6026320
avec délai
sur devis
Faisceau Daikin 6020017
E20 page 1 Faisceau
Code article PEX: 745334
Daikin
Réf fabricant: 6020017
± 3 jours ouvrés
9,53 € TTC
E21 page 1 Wire harness

Daikin
Réf fabricant: 6020018
avec délai
sur devis
E23 page 1 Wire harness

Daikin
Réf fabricant: 4904107
avec délai
sur devis
Faisceau Daikin 6020022
E25 page 1 Faisceau
Code article PEX: 745336
Daikin
Réf fabricant: 6020022
± 3 jours ouvrés
9,53 € TTC
E26 page 1 Wire harness

Daikin
Réf fabricant: 6020023
avec délai
sur devis
E27 page 1 Wire harness

Daikin
Réf fabricant: 6020024
avec délai
sur devis
E28 page 1 Wire harness

Daikin
Réf fabricant: 6020025
avec délai
sur devis
E29 page 1 Wire harness

Daikin
Réf fabricant: 6020026
avec délai
sur devis
E3 page 1 Electronic component mounting plate (7)

Daikin
Réf fabricant: 6026319
avec délai
sur devis
E30 page 1 Wire harness

Daikin
Réf fabricant: 4904108
avec délai
sur devis
E31 page 1 Wire harness

Daikin
Réf fabricant: 6020028
avec délai
sur devis
E32 page 1 Wire harness

Daikin
Réf fabricant: 6020029
avec délai
sur devis
E33 page 1 Wire harness

Daikin
Réf fabricant: 6020030
avec délai
sur devis
E34 page 1 Wire harness

Daikin
Réf fabricant: 6020031
avec délai
sur devis
E35 page 1 Wire harness

Daikin
Réf fabricant: 6020032
avec délai
sur devis
E37 page 1 Wire harness assy. (comp.)

Daikin
Réf fabricant: 4904162
avec délai
sur devis
E38 page 1 Wire harness

Daikin
Réf fabricant: 6026321
avec délai
sur devis
E39 page 1 Wire harness

Daikin
Réf fabricant: 6020036
avec délai
sur devis
E4 page 1 Switch box cover assy. (3)

Daikin
Réf fabricant: 6020008
avec délai
sur devis
Faisceau Daikin 6018257
E40 page 1 Faisceau
Code article PEX: 745327
Daikin
Réf fabricant: 6018257
± 3 jours ouvrés
9,53 € TTC
Reacteur 3p358624-1 Daikin 6025223
E41 page 1 Reacteur 3p358624-1
Code article PEX: 457446
Daikin
Réf fabricant: 6025223
± 3 jours ouvrés
180,64 € TTC
Sonde 3pr09622-1 Daikin 6018276
E42 page 1 Sonde 3pr09622-1
Code article PEX: 457308
Daikin
Réf fabricant: 6018276
± 3 jours ouvrés
21,66 € TTC
Carte verrouill. esp. r3428091-2 Daikin 380401J
E43 page 1 Carte verrouill. esp. r3428091-2
Code article PEX: 680355
Daikin
Réf fabricant: 380401J
± 3 jours ouvrés
2,86 € TTC
E44 page 1 Resin clamp

Daikin
Réf fabricant: 0816755
avec délai
sur devis
E45 page 1 Insulation sheet (tf rubber)

Daikin
Réf fabricant: 4012788
avec délai
sur devis
E46 page 1 Clamp/ power cord

Daikin
Réf fabricant: 109614J
avec délai
sur devis
E47 page 1 Plastic band

Daikin
Réf fabricant: 1855171
avec délai
sur devis
Noyau de ferrite Daikin 2069384
E48 page 1 Noyau de ferrite
Code article PEX: 744135
Daikin
Réf fabricant: 2069384
± 3 jours ouvrés
18,86 € TTC
E49 page 1 Sealing material

Daikin
Réf fabricant: 6025362
avec délai
sur devis
E5 page 1 Electronic component mounting plate (5)

Daikin
Réf fabricant: 6020009
avec délai
sur devis
E50 page 1 Thermistor assy.

Daikin
Réf fabricant: 2546674
avec délai
sur devis
Ensemble sonde 3p288028-7 Daikin 5009494
E51 page 1 Ensemble sonde 3p288028-7
Code article PEX: 452716
Daikin
Réf fabricant: 5009494
± 3 jours ouvrés
77,92 € TTC
E52 page 1 Dc fan motor

Daikin
Réf fabricant: 6026662
avec délai
sur devis
Bobine vanne 4 voies 3p311325-2 Daikin 5009469
E53 page 1 Bobine vanne 4 voies 3p311325-2
Code article PEX: 452696
Daikin
Réf fabricant: 5009469
± 3 jours ouvrés
38,04 € TTC
Bobine detendeur electronique Daikin 4012522
E54 page 1 Bobine detendeur electronique
Code article PEX: 448503
Daikin
Réf fabricant: 4012522
± 3 jours ouvrés
93,90 € TTC
Bobine / vanne exp. electronique Daikin 4012520
E55 page 1 Bobine / vanne exp. electronique
Code article PEX: 744282
Daikin
Réf fabricant: 4012520
± 3 jours ouvrés
61,08 € TTC
Bobine electrovanne 3p311323-3 Daikin 5009468
E56 page 1 Bobine electrovanne 3p311323-3
Code article PEX: 452695
Daikin
Réf fabricant: 5009468
± 3 jours ouvrés
39,44 € TTC
Ferrite 3eb76042-1 Daikin 113479J
E58 page 1 Ferrite 3eb76042-1
Code article PEX: 438202
Daikin
Réf fabricant: 113479J
± 3 jours ouvrés
26,76 € TTC
E6 page 1 Electronic component mounting plate (2)

Daikin
Réf fabricant: 6020010
avec délai
sur devis
Rondelle 4pa50120-5 Daikin 071124J
E60 page 1 Rondelle 4pa50120-5
Code article PEX: 436221
Daikin
Réf fabricant: 071124J
± 3 jours ouvrés
3,19 € TTC
E61 page 1 Truss head tapping screw

Daikin
Réf fabricant: 4903939
avec délai
sur devis
Passe fils Daikin 027843J
E62 page 1 Passe fils
Code article PEX: 434426
Daikin
Réf fabricant: 027843J
± 3 jours ouvrés
2,80 € TTC
Fixation cable fxys125kv1 Daikin 352004
E63 page 1 Fixation cable fxys125kv1
Code article PEX: 447384
Daikin
Réf fabricant: 352004
± 3 jours ouvrés
3,34 € TTC
E64 page 1 Cross recessed tapping screw

Daikin
Réf fabricant: 2530464
avec délai
sur devis
E7 page 1 Printed circuit board assy. (main)

Daikin
Réf fabricant: 6026598
avec délai
sur devis
E70 page 1 Additional el. compo. assy.

Daikin
Réf fabricant: _
avec délai
sur devis
Carte verrouill. esp. r3428091-2 Daikin 380401J
E70-1 page 1 Carte verrouill. esp. r3428091-2
Code article PEX: 680355
Daikin
Réf fabricant: 380401J
± 3 jours ouvrés
2,86 € TTC
Pcb (surtension prot) Daikin 4902948
E70-2 page 1 Pcb (surtension prot)
Code article PEX: 744346
Daikin
Réf fabricant: 4902948
± 3 jours ouvrés
1 604,92 € TTC
E70-3 page 1 Clamp/ power cord

Daikin
Réf fabricant: 109614J
avec délai
sur devis
Platine (filtre bruit) 2p336706-1 Daikin 4012581
E8 page 1 Platine (filtre bruit) 2p336706-1
Code article PEX: 448508
Daikin
Réf fabricant: 4012581
± 3 jours ouvrés
593,20 € TTC
E9 page 1 Printed circuit board assy. (inverter)

Daikin
Réf fabricant: 6026438
avec délai
sur devis
Carte verrouill. esp. r3428091-2 Daikin 380401J
E9-2 page 1 Carte verrouill. esp. r3428091-2
Code article PEX: 680355
Daikin
Réf fabricant: 380401J
± 3 jours ouvrés
2,86 € TTC
F1 page 1 Top plate assy.

Daikin
Réf fabricant: 4904109
avec délai
sur devis
F10 page 1 Suction grille

Daikin
Réf fabricant: 4904115
avec délai
sur devis
Grille de refoulement 1p333548-1 Daikin 6020050
F11 page 1 Grille de refoulement 1p333548-1
Code article PEX: 457363
Daikin
Réf fabricant: 6020050
± 3 jours ouvrés
53,11 € TTC
Handle Daikin 6020399
F12 page 1 Handle
Code article PEX: 686810
Daikin
Réf fabricant: 6020399
± 3 jours ouvrés
9,53 € TTC
Support sonde 3p136732-1 Daikin 157132J
F13 page 1 Support sonde 3p136732-1
Code article PEX: 441079
Daikin
Réf fabricant: 157132J
± 3 jours ouvrés
5,59 € TTC
Support sonde 4pa38890-1 Daikin 042396J
F14 page 1 Support sonde 4pa38890-1
Code article PEX: 434986
Daikin
Réf fabricant: 042396J
± 3 jours ouvrés
2,40 € TTC
F15 page 1 Fixture/ thermistor

Daikin
Réf fabricant: 6025446
avec délai
sur devis
F17 page 1 Wire clamp

Daikin
Réf fabricant: 6025336
avec délai
sur devis
F18 page 1 Wire clamp

Daikin
Réf fabricant: 6025328
avec délai
sur devis
F19 page 1 Fixture plate

Daikin
Réf fabricant: 4904116
avec délai
sur devis
F2 page 1 Front plate

Daikin
Réf fabricant: 4904110
avec délai
sur devis
F20 page 1 Weight

Daikin
Réf fabricant: 2282668
avec délai
sur devis
F21 page 1 Weight

Daikin
Réf fabricant: 4904163
avec délai
sur devis
F26 page 1 Hex. tapping screw (3)

Daikin
Réf fabricant: 2120405
avec délai
sur devis
F3 page 1 Front plate insulation assy.

Daikin
Réf fabricant: 4904111
avec délai
sur devis
F32 page 1 Screw/ c tight cup

Daikin
Réf fabricant: 162753J
avec délai
sur devis
Vis tolerie m5x12 4sa01112-12 Daikin 025047J
F34 page 1 Vis tolerie m5x12 4sa01112-12
Code article PEX: 434338
Daikin
Réf fabricant: 025047J
± 3 jours ouvrés
1,90 € TTC
Set screw Daikin 131453J
F35 page 1 Set screw
Code article PEX: 439395
Daikin
Réf fabricant: 131453J
± 3 jours ouvrés
1,79 € TTC
F36 page 1 Hex. bolt

Daikin
Réf fabricant: 4013464
avec délai
sur devis
Vis m5 x 12 4sa01118-12 Daikin 0356556
F37 page 1 Vis m5 x 12 4sa01118-12
Code article PEX: 434642
Daikin
Réf fabricant: 0356556
± 3 jours ouvrés
1,60 € TTC
F4 page 1 Side plate (right)

Daikin
Réf fabricant: 4904112
avec délai
sur devis
Poigne 2p341417-1 Daikin 6020042
F4-1 page 1 Poigne 2p341417-1
Code article PEX: 686804
Daikin
Réf fabricant: 6020042
± 3 jours ouvrés
9,53 € TTC
Poigne 2p341417-2 Daikin 6020043
F4-2 page 1 Poigne 2p341417-2
Code article PEX: 686805
Daikin
Réf fabricant: 6020043
± 3 jours ouvrés
9,53 € TTC
Plaque separation 3p338857-1 rxysq12tmy1 Daikin 6020044
F5 page 1 Plaque separation 3p338857-1 rxysq12tmy1
Code article PEX: 686806
Daikin
Réf fabricant: 6020044
± 3 jours ouvrés
128,35 € TTC
Socle 3p337705-1 Daikin 6020045
F6 page 1 Socle 3p337705-1
Code article PEX: 457360
Daikin
Réf fabricant: 6020045
± 3 jours ouvrés
174,76 € TTC
F7 page 1 Fan motor stand assy.

Daikin
Réf fabricant: 4904120
avec délai
sur devis
F8 page 1 Cover plate

Daikin
Réf fabricant: 4904114
avec délai
sur devis
F9 page 1 Stop valve mounting plate

Daikin
Réf fabricant: 6025457
avec délai
sur devis
K1 page 1 Nameplate daikin

Daikin
Réf fabricant: 6025447
avec délai
sur devis
K2 page 1 Decoration label

Daikin
Réf fabricant: 146144J
avec délai
sur devis
K4 page 1 Label (warning)

Daikin
Réf fabricant: 4901652
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Daikin RXMQ12ARY1 ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
