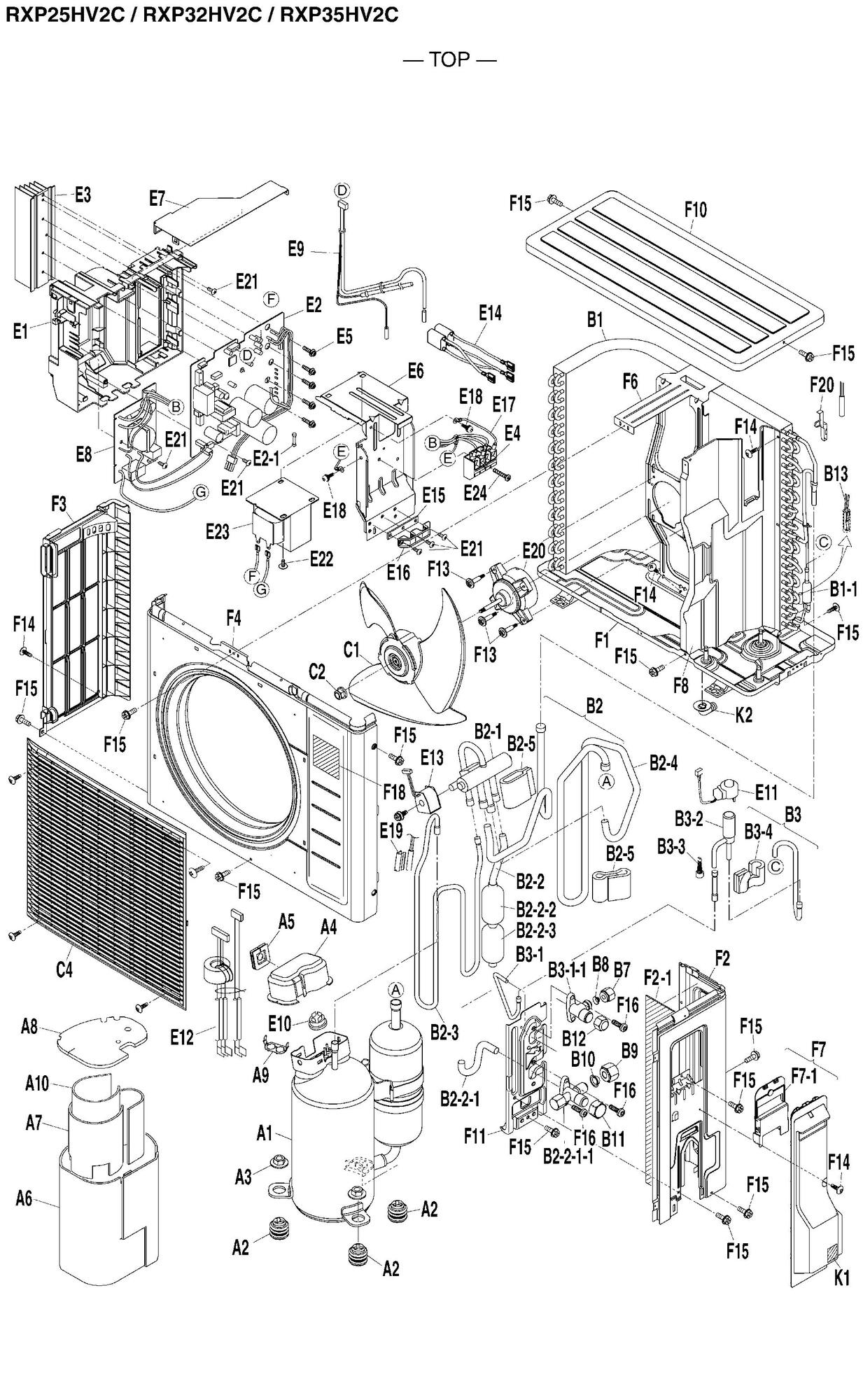

Unité externe Daikin RXP35HV2C
page 1
Pièces détachées Unité externe Daikin RXP35HV2C chez Pièces Express


Référence fabricant
Position Schéma
6020597 Swing compressor 1YC23ACXDD A1
1976193 Sound insulator/ comp. (internal 2) 200X 270X T5 A10
1753150 Silent bloc 4p180906-1 A2
135859J Ecrou collerette 4sb00100-1 A3
1727788 Couvercle bornier compresseur rxs60bvmb A4
040139J Silent bloc 1mu28nfv A5
1809565 Sound insulator/ comp. (external) A6
6002551 Sound insulator/ comp. (internal) A7
1807552 Sound insulator/ comp. (top) A8
380620J Support klixon ak3468 A9
1807855 Cross-fin condenser assy. B1
154401J Ensemble silencieux 4p080185-1 B1-1
_ Blind cap/ flare nut FSB3 3/8IN. D9.5CUT B10
045432J Bouchon vanne arret 3/8 ex0454328 5/8IN. D15.9CUT B11
1753314 Capuchon de valve 3sb58148-1 1/4IN. B12
380120J Clips blocage sonde r4610281-1 B13
_ Four-way valve assy. B2
1964138 Corps vanne 4 voie shf-4h-23u-p-dj SHF-4H-23U-P-DJ B2-1
_ Gas stop valve assy. B2-2
1753220 Gas stop valve assy. B2-2-1
_ Stop valve 3/8IN. B2-2-1-1
160017J Filtre tuyeauterie 4pb02745-5 B2-2-2
1807576 Filtre tuyeauterie 4p202766-1 B2-2-3
_ Discharge pipe B2-3
_ Suction pipe B2-4
1754285 Putty 130X 40X T5 B2-5
_ Motorized valve assy. B3
1815320 Liquid stop valve assy. B3-1
_ Stop valve B3-1-1
158554J Corps electrovanne 3sb58123-1 CAM-B30YGDM-11 B3-2
111167J Filtre de tuyauterie 4p012568-2 B3-3
138349J Putty 4p099955-1 110X 30X T5 B3-4
1723546 Raccord flare 1/4 ftxs-f FNSF2 U7/16 D6.4CUT B7
_ Blind cap/ flare nut FSB2 1/4IN. D6.4CUT B8
119848J Ecrou 3/8 r18/25d FNS3 3/8IN. D9.5CUT B9
6002552 Fan blade assy. C1
847002J Ecrou helice m6 x 8 ha4017 M6X 8 C2
1976845 Grille de refoulement 1p288144-1 C4
1807608 Switch box E1
622423J Klixon thermique hl3104-2 cs7 nfz250-12 CS-7SA OFF/ON=120/95DEG. E10
1913983 Coil/ motorized exp. valve CAM-MD12DM-44 E11
1807684 Wire harness E12
2051701 Coil assy./ four-way valve E13
6003141 Wire harness assy. (capacitor) E14
0593216 Insulator (b) E15
0590813 Fixing band/ lead wire (c) E16
1807691 Grounding wire E17
113783J Vis m4x12 4pa47980-12 M4X 12 E18
1754090 Thermistor fixture E19
6006308 Printed circuit assy. (control) EEPROM 2P246435-3 E2
131316J Fusible 3.15a / 250v / 3eb82015-1 2153.15MFX34P 250V 3.15A E2-1
1807709 Ac fan motor 30A-22 220-240V 30W E20
109688J Vis ha4113-04-12 M4X 12 E21
1807716 Truss head tapping screw M4X 8 E22
1807723 Reactance 9A/18MH E23
1796234 Pan head tapping screw E24
1807622 Heat sink E3
139136J Terminal block HP-T3032A-3-L3P E4
080611J Vis M3X 10 E5
1807639 Set plate/ electric device E6
6002555 Set plate 2/ electric device E7
1807653 Printed circuit assy. (filter) E8
1807660 Sondes r1/2/3t 4p199435-1 E9
1807747 Bottom frame assy. F1
6015825 Top plate assy. F10
1807831 Mounting plate/ stop valve F11
1754115 Vis tarauder 4sb00130-1 F13
008203J Vis m4x12 M4X 12N(2) F14
109224J Vis ( à l'unité) M4X 12ZN F15
048017J Vis m5x16 4sk05006-16 M5X 16 F16
_ Nameplate/ daikin F18
6007096 Side plate assy. (right) F2
_ Sound insulator F2-1
128511J Fixture. thermistor F20
1807583 Grille de protection 3p198057-1 F21
6002946 Side plate assy. (left) F3
1976852 Front plate assy. F4
1807879 Motor base F6
1807792 Stop valve cover assy. F7
1807800 Plaque compartiment elec. 3p179127-12 F7-1
1978935 Partition plate assy. F8
1370409 Indication label K1
135886J Joint de vidange K2


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité externe Daikin RXP35HV2C



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
A1 page 1 Swing compressor

Daikin
Réf fabricant: 6020597
avec délai
sur devis
A10 page 1 Sound insulator/ comp. (internal 2)

Daikin
Réf fabricant: 1976193
avec délai
sur devis
Silent bloc 4p180906-1 Daikin 1753150
A2 page 1 Silent bloc 4p180906-1
Code article PEX: 442402
Daikin
Réf fabricant: 1753150
± 3 jours ouvrés
13,91 € TTC
Ecrou collerette 4sb00100-1 Daikin 135859J
A3 page 1 Ecrou collerette 4sb00100-1
Code article PEX: 679256
Daikin
Réf fabricant: 135859J
± 3 jours ouvrés
13,91 € TTC
Couvercle bornier compresseur rxs60bvmb Daikin 1727788
A4 page 1 Couvercle bornier compresseur rxs60bvmb
Code article PEX: 679386
Daikin
Réf fabricant: 1727788
± 3 jours ouvrés
13,91 € TTC
Silent bloc 1mu28nfv Daikin 040139J
A5 page 1 Silent bloc 1mu28nfv
Code article PEX: 434908
Daikin
Réf fabricant: 040139J
± 3 jours ouvrés
6,36 € TTC
A6 page 1 Sound insulator/ comp. (external)

Daikin
Réf fabricant: 1809565
avec délai
sur devis
A7 page 1 Sound insulator/ comp. (internal)

Daikin
Réf fabricant: 6002551
avec délai
sur devis
A8 page 1 Sound insulator/ comp. (top)

Daikin
Réf fabricant: 1807552
avec délai
sur devis
Support klixon ak3468 Daikin 380620J
A9 page 1 Support klixon ak3468
Code article PEX: 447595
Daikin
Réf fabricant: 380620J
en stock
22,93 € TTC
B1 page 1 Cross-fin condenser assy.

Daikin
Réf fabricant: 1807855
avec délai
sur devis
Ensemble silencieux 4p080185-1 Daikin 154401J
B1-1 page 1 Ensemble silencieux 4p080185-1
Code article PEX: 440974
Daikin
Réf fabricant: 154401J
± 3 jours ouvrés
39,71 € TTC
B10 page 1 Blind cap/ flare nut

Daikin
Réf fabricant: _
avec délai
sur devis
Bouchon vanne arret 3/8 ex0454328 Daikin 045432J
B11 page 1 Bouchon vanne arret 3/8 ex0454328
Code article PEX: 435065
Daikin
Réf fabricant: 045432J
± 3 jours ouvrés
5,86 € TTC
Capuchon de valve 3sb58148-1 Daikin 1753314
B12 page 1 Capuchon de valve 3sb58148-1
Code article PEX: 679394
Daikin
Réf fabricant: 1753314
± 3 jours ouvrés
17,23 € TTC
Clips blocage sonde r4610281-1 Daikin 380120J
B13 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120J
± 3 jours ouvrés
7,42 € TTC
B2 page 1 Four-way valve assy.

Daikin
Réf fabricant: _
avec délai
sur devis
Corps vanne 4 voie shf-4h-23u-p-dj Daikin 1964138
B2-1 page 1 Corps vanne 4 voie shf-4h-23u-p-dj
Code article PEX: 443861
Daikin
Réf fabricant: 1964138
± 3 jours ouvrés
108,95 € TTC
B2-2 page 1 Gas stop valve assy.

Daikin
Réf fabricant: _
avec délai
sur devis
B2-2-1 page 1 Gas stop valve assy.

Daikin
Réf fabricant: 1753220
avec délai
sur devis
B2-2-1-1 page 1 Stop valve

Daikin
Réf fabricant: _
avec délai
sur devis
Filtre tuyeauterie 4pb02745-5 Daikin 160017J
B2-2-2 page 1 Filtre tuyeauterie 4pb02745-5
Code article PEX: 441282
Daikin
Réf fabricant: 160017J
± 3 jours ouvrés
93,02 € TTC
Filtre tuyeauterie 4p202766-1 Daikin 1807576
B2-2-3 page 1 Filtre tuyeauterie 4p202766-1
Code article PEX: 442831
Daikin
Réf fabricant: 1807576
± 3 jours ouvrés
25,32 € TTC
B2-3 page 1 Discharge pipe

Daikin
Réf fabricant: _
avec délai
sur devis
B2-5 page 1 Putty

Daikin
Réf fabricant: 1754285
avec délai
sur devis
B3 page 1 Motorized valve assy.

Daikin
Réf fabricant: _
avec délai
sur devis
B3-1 page 1 Liquid stop valve assy.

Daikin
Réf fabricant: 1815320
avec délai
sur devis
B3-1-1 page 1 Stop valve

Daikin
Réf fabricant: _
avec délai
sur devis
Corps electrovanne 3sb58123-1 Daikin 158554J
B3-2 page 1 Corps electrovanne 3sb58123-1
Code article PEX: 441157
Daikin
Réf fabricant: 158554J
± 3 jours ouvrés
55,75 € TTC
Filtre de tuyauterie 4p012568-2 Daikin 111167J
B3-3 page 1 Filtre de tuyauterie 4p012568-2
Code article PEX: 437938
Daikin
Réf fabricant: 111167J
± 3 jours ouvrés
13,12 € TTC
Putty 4p099955-1 Daikin 138349J
B3-4 page 1 Putty 4p099955-1
Code article PEX: 439672
Daikin
Réf fabricant: 138349J
± 3 jours ouvrés
43,75 € TTC
Raccord flare 1/4 ftxs-f Daikin 1723546
B7 page 1 Raccord flare 1/4 ftxs-f
Code article PEX: 442271
Daikin
Réf fabricant: 1723546
± 3 jours ouvrés
sur devis
B8 page 1 Blind cap/ flare nut

Daikin
Réf fabricant: _
avec délai
sur devis
Ecrou 3/8 r18/25d Daikin 119848J
B9 page 1 Ecrou 3/8 r18/25d
Code article PEX: 438520
Daikin
Réf fabricant: 119848J
± 3 jours ouvrés
31,58 € TTC
C1 page 1 Fan blade assy.

Daikin
Réf fabricant: 6002552
avec délai
sur devis
Ecrou helice m6 x 8 ha4017 Daikin 847002J
C2 page 1 Ecrou helice m6 x 8 ha4017
Code article PEX: 458433
Daikin
Réf fabricant: 847002J
en stock
13,42 € TTC
Grille de refoulement 1p288144-1 Daikin 1976845
C4 page 1 Grille de refoulement 1p288144-1
Code article PEX: 443955
Daikin
Réf fabricant: 1976845
± 3 jours ouvrés
111,64 € TTC
E1 page 1 Switch box

Daikin
Réf fabricant: 1807608
avec délai
sur devis
Klixon thermique hl3104-2 cs7 nfz250-12 Daikin 622423J
E10 page 1 Klixon thermique hl3104-2 cs7 nfz250-12
Code article PEX: 457693
Daikin
Réf fabricant: 622423J
± 3 jours ouvrés
26,86 € TTC
E11 page 1 Coil/ motorized exp. valve

Daikin
Réf fabricant: 1913983
avec délai
sur devis
E12 page 1 Wire harness

Daikin
Réf fabricant: 1807684
avec délai
sur devis
E13 page 1 Coil assy./ four-way valve

Daikin
Réf fabricant: 2051701
avec délai
sur devis
E14 page 1 Wire harness assy. (capacitor)

Daikin
Réf fabricant: 6003141
avec délai
sur devis
E15 page 1 Insulator (b)

Daikin
Réf fabricant: 0593216
avec délai
sur devis
E16 page 1 Fixing band/ lead wire (c)

Daikin
Réf fabricant: 0590813
avec délai
sur devis
E17 page 1 Grounding wire

Daikin
Réf fabricant: 1807691
avec délai
sur devis
Vis m4x12 4pa47980-12 Daikin 113783J
E18 page 1 Vis m4x12 4pa47980-12
Code article PEX: 438208
Daikin
Réf fabricant: 113783J
± 3 jours ouvrés
25,13 € TTC
E19 page 1 Thermistor fixture

Daikin
Réf fabricant: 1754090
avec délai
sur devis
E2 page 1 Printed circuit assy. (control)

Daikin
Réf fabricant: 6006308
avec délai
sur devis
Fusible 3.15a / 250v / 3eb82015-1 Daikin 131316J
E2-1 page 1 Fusible 3.15a / 250v / 3eb82015-1
Code article PEX: 439342
Daikin
Réf fabricant: 131316J
± 3 jours ouvrés
23,23 € TTC
E20 page 1 Ac fan motor

Daikin
Réf fabricant: 1807709
avec délai
sur devis
Vis ha4113-04-12 Daikin 109688J
E21 page 1 Vis ha4113-04-12
Code article PEX: 679165
Daikin
Réf fabricant: 109688J
± 3 jours ouvrés
7,42 € TTC
E22 page 1 Truss head tapping screw

Daikin
Réf fabricant: 1807716
avec délai
sur devis
Reactance Daikin 1807723
E23 page 1 Reactance
Code article PEX: 442835
Daikin
Réf fabricant: 1807723
± 3 jours ouvrés
196,19 € TTC
E24 page 1 Pan head tapping screw

Daikin
Réf fabricant: 1796234
avec délai
sur devis
E3 page 1 Heat sink

Daikin
Réf fabricant: 1807622
avec délai
sur devis
E4 page 1 Terminal block

Daikin
Réf fabricant: 139136J
avec délai
sur devis
Vis Daikin 080611J
E5 page 1 Vis
Code article PEX: 436516
Daikin
Réf fabricant: 080611J
± 3 jours ouvrés
0,92 € TTC
E6 page 1 Set plate/ electric device

Daikin
Réf fabricant: 1807639
avec délai
sur devis
E7 page 1 Set plate 2/ electric device

Daikin
Réf fabricant: 6002555
avec délai
sur devis
E8 page 1 Printed circuit assy. (filter)

Daikin
Réf fabricant: 1807653
avec délai
sur devis
Sondes r1/2/3t 4p199435-1 Daikin 1807660
E9 page 1 Sondes r1/2/3t 4p199435-1
Code article PEX: 442833
Daikin
Réf fabricant: 1807660
± 3 jours ouvrés
55,68 € TTC
F1 page 1 Bottom frame assy.

Daikin
Réf fabricant: 1807747
avec délai
sur devis
F10 page 1 Top plate assy.

Daikin
Réf fabricant: 6015825
avec délai
sur devis
F11 page 1 Mounting plate/ stop valve

Daikin
Réf fabricant: 1807831
avec délai
sur devis
Vis tarauder 4sb00130-1 Daikin 1754115
F13 page 1 Vis tarauder 4sb00130-1
Code article PEX: 442404
Daikin
Réf fabricant: 1754115
± 3 jours ouvrés
2,42 € TTC
Vis m4x12 Daikin 008203J
F14 page 1 Vis m4x12
Code article PEX: 433876
Daikin
Réf fabricant: 008203J
± 3 jours ouvrés
8,86 € TTC
Vis ( à l'unité) Daikin 109224J
F15 page 1 Vis ( à l'unité)
Code article PEX: 437821
Daikin
Réf fabricant: 109224J
± 3 jours ouvrés
16,30 € TTC
Vis m5x16 4sk05006-16 Daikin 048017J
F16 page 1 Vis m5x16 4sk05006-16
Code article PEX: 435160
Daikin
Réf fabricant: 048017J
± 3 jours ouvrés
19,61 € TTC
F18 page 1 Nameplate/ daikin

Daikin
Réf fabricant: _
avec délai
sur devis
F2 page 1 Side plate assy. (right)

Daikin
Réf fabricant: 6007096
avec délai
sur devis
F2-1 page 1 Sound insulator

Daikin
Réf fabricant: _
avec délai
sur devis
Fixture. thermistor Daikin 128511J
F20 page 1 Fixture. thermistor
Code article PEX: 439084
Daikin
Réf fabricant: 128511J
± 3 jours ouvrés
3,19 € TTC
Grille de protection 3p198057-1 Daikin 1807583
F21 page 1 Grille de protection 3p198057-1
Code article PEX: 442832
Daikin
Réf fabricant: 1807583
± 3 jours ouvrés
40,61 € TTC
F3 page 1 Side plate assy. (left)

Daikin
Réf fabricant: 6002946
avec délai
sur devis
F4 page 1 Front plate assy.

Daikin
Réf fabricant: 1976852
avec délai
sur devis
F6 page 1 Motor base

Daikin
Réf fabricant: 1807879
avec délai
sur devis
F7 page 1 Stop valve cover assy.

Daikin
Réf fabricant: 1807792
avec délai
sur devis
Plaque compartiment elec. 3p179127-12 Daikin 1807800
F7-1 page 1 Plaque compartiment elec. 3p179127-12
Code article PEX: 679410
Daikin
Réf fabricant: 1807800
± 3 jours ouvrés
19,80 € TTC
F8 page 1 Partition plate assy.

Daikin
Réf fabricant: 1978935
avec délai
sur devis
K1 page 1 Indication label

Daikin
Réf fabricant: 1370409
avec délai
sur devis
Joint de vidange Daikin 135886J
K2 page 1 Joint de vidange
Code article PEX: 439516
Daikin
Réf fabricant: 135886J
± 3 jours ouvrés
13,91 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Daikin RXP35HV2C ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
