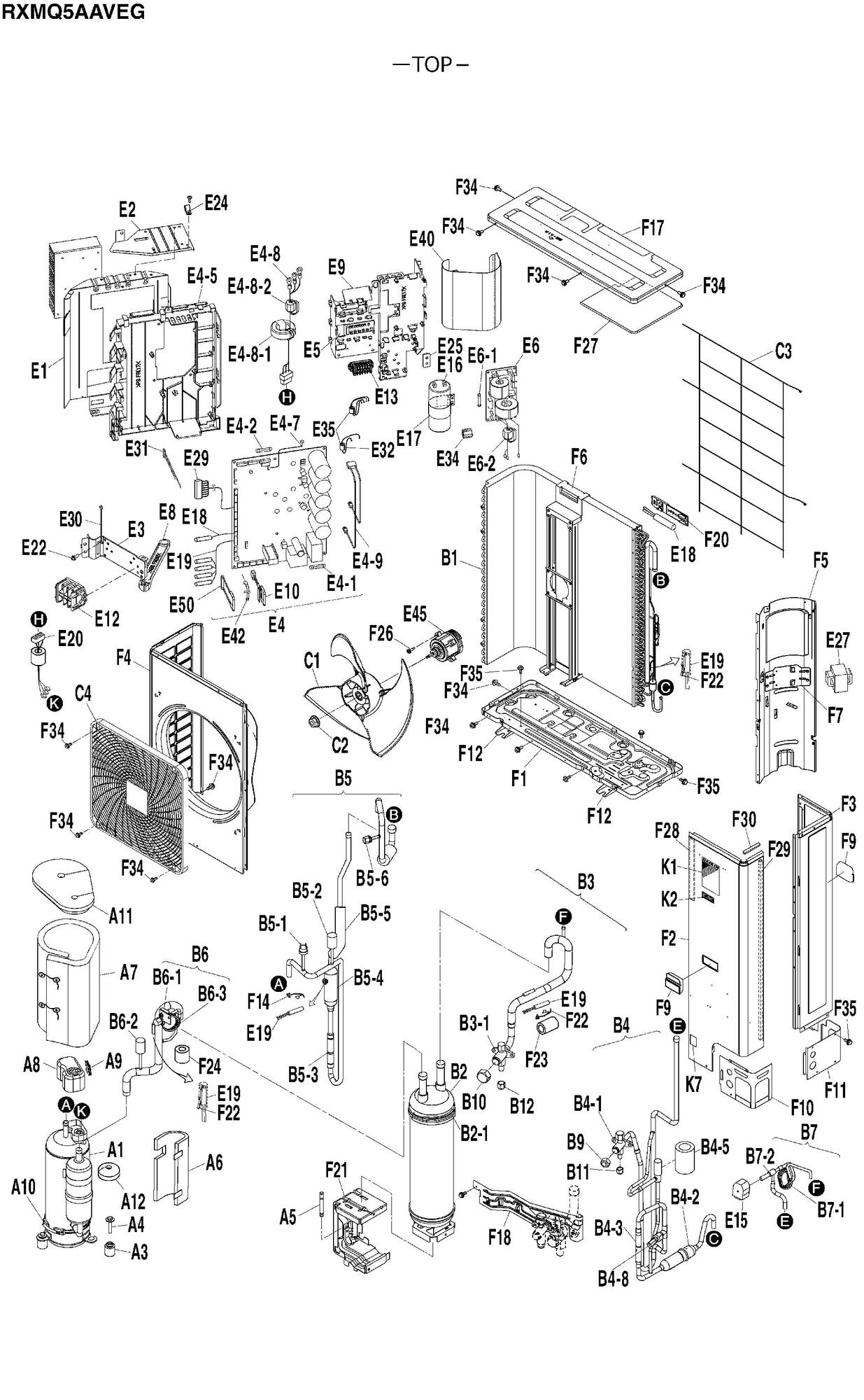

Position vue éclatée
|
Article
|
Référence fabricant
|
Disponibilité et prix
|
|
|
|
A1 page 1
|
Compressor assy.
|
Daikin
Réf fabricant: 4022504
|
avec délai
sur devis
|
|
|
|
A10 page 1
|
Crank case heater
|
Daikin
Réf fabricant: 4014660
|
avec délai
sur devis
|
|
|
|
A11 page 1
|
Sound absorbing material
|
Daikin
Réf fabricant: 4024830
|
avec délai
sur devis
|
|
|
|
A12 page 1
|
Insonorisant comp 15xt20 4p048773-1
|
Daikin
|
± 3 jours ouvrés
7,92 € TTC
|
|
|
|
A3 page 1
|
Silent bloc 4p082917-1
|
Daikin
|
± 3 jours ouvrés
14,68 € TTC
|
|
|
|
A4 page 1
|
Boulon de fixation 4p158863-1
|
Daikin
|
± 3 jours ouvrés
10,09 € TTC
|
|
|
|
A5 page 1
|
Silent bloc compresseur 4pa16309-1-ka
|
Daikin
|
± 3 jours ouvrés
5,33 € TTC
|
|
|
|
A6 page 1
|
Sound insulation
|
Daikin
Réf fabricant: 4014658
|
avec délai
sur devis
|
|
|
|
A7 page 1
|
Sound insulation (inside sleeve)
|
Daikin
Réf fabricant: 4014659
|
avec délai
sur devis
|
|
|
|
A8 page 1
|
Couvercle bornier compresseur rxs60bvmb
|
Daikin
|
± 3 jours ouvrés
13,91 € TTC
|
|
|
|
A9 page 1
|
Silent bloc 1mu28nfv
|
Daikin
|
± 3 jours ouvrés
6,36 € TTC
|
|
|
|
B1 page 1
|
Heat exchanger assy.
|
Daikin
Réf fabricant: 4014661
|
avec délai
sur devis
|
|
|
|
B10 page 1
|
Ecrou raccordement tube 5/8 ex 11250004a
|
Daikin
|
± 3 jours ouvrés
sur devis
|
|
|
|
B11 page 1
|
Bouchon vanne arret 3/8 ex0454328
|
Daikin
|
± 3 jours ouvrés
5,86 € TTC
|
|
|
|
B12 page 1
|
Bouchon vanne
|
Daikin
|
± 3 jours ouvrés
12,78 € TTC
|
|
|
|
B2 page 1
|
Accumulator assy.
|
Daikin
Réf fabricant: 4014662
|
avec délai
sur devis
|
|
|
|
B2-1 page 1
|
Sealer (front plate 1)
|
Daikin
Réf fabricant: 1891610
|
avec délai
sur devis
|
|
|
|
B3 page 1
|
Gas stop valve assy.
|
Daikin
Réf fabricant: 4015155
|
avec délai
sur devis
|
|
|
|
B3-1 page 1
|
Vanne d arret 2sa58048-11
|
Daikin
|
± 3 jours ouvrés
168,60 € TTC
|
|
|
|
B4 page 1
|
Electronic exp. valve assy.
|
Daikin
Réf fabricant: _
|
avec délai
sur devis
|
|
|
|
B4-1 page 1
|
Vanne arret vsamh3sfc 3p108885-1
|
Daikin
|
± 3 jours ouvrés
105,06 € TTC
|
|
|
|
B4-2 page 1
|
Filtre avant detend elect 3pa55421-1
|
Daikin
|
± 3 jours ouvrés
70,86 € TTC
|
|
|
|
B4-3 page 1
|
Clapet ycv5-33gdj-1 rxyq8-16m8w1b
|
Daikin
|
± 3 jours ouvrés
19,57 € TTC
|
|
|
|
B4-5 page 1
|
Thermal insulation tube
|
Daikin
Réf fabricant: 6025366
|
avec délai
sur devis
|
|
|
|
B4-8 page 1
|
Fusible tuyauterie 3sa48004-9
|
Daikin
|
± 3 jours ouvrés
128,72 € TTC
|
|
|
|
B5 page 1
|
Discharge pipe assy.
|
Daikin
Réf fabricant: _
|
avec délai
sur devis
|
|
|
|
B5-1 page 1
|
Pressostat haute pression 3p128341-51
|
Daikin
|
± 3 jours ouvrés
285,08 € TTC
|
|
|
|
B5-2 page 1
|
Capteur de pression 3s481005-1
|
Daikin
|
± 3 jours ouvrés
151,07 € TTC
|
|
|
|
B5-3 page 1
|
Clapet anti retour ex1076389
|
Daikin
|
± 3 jours ouvrés
73,51 € TTC
|
|
|
|
B5-4 page 1
|
Filtre tuyauterie 4pa59222-1
|
Daikin
|
± 3 jours ouvrés
196,01 € TTC
|
|
|
|
B5-5 page 1
|
Heat insulation
|
Daikin
Réf fabricant: 4014666
|
avec délai
sur devis
|
|
|
|
B5-6 page 1
|
Servicing port assy.
|
Daikin
Réf fabricant: 2292254
|
avec délai
sur devis
|
|
|
|
B6 page 1
|
Suction pipe assy.
|
Daikin
Réf fabricant: _
|
avec délai
sur devis
|
|
|
|
B6-1 page 1
|
Mounting plate
|
Daikin
Réf fabricant: 4014668
|
avec délai
sur devis
|
|
|
|
B6-2 page 1
|
Capteur de pression 3s481006-1
|
Daikin
|
± 3 jours ouvrés
152,78 € TTC
|
|
|
|
B6-3 page 1
|
Refrigerant pipe (capillary tube)
|
Daikin
Réf fabricant: 4014669
|
avec délai
sur devis
|
|
|
|
B7 page 1
|
Electronic exp. valve assy.
|
Daikin
Réf fabricant: _
|
avec délai
sur devis
|
|
|
|
B7-1 page 1
|
Capillary tube
|
Daikin
Réf fabricant: 4014671
|
avec délai
sur devis
|
|
|
|
B7-2 page 1
|
Corps elect vanne tev-1620dq2 3sa52067
|
Daikin
|
en stock
51,23 € TTC
|
|
|
|
B9 page 1
|
Ecrou 3/8 r18/25d
|
Daikin
|
± 3 jours ouvrés
31,58 € TTC
|
|
|
|
C1 page 1
|
Helice 3p209515-1
|
Daikin
|
± 3 jours ouvrés
193,73 € TTC
|
|
|
|
C2 page 1
|
Lock nut fan blade m8 pz430/46 ex847003
|
Daikin
|
± 3 jours ouvrés
4,32 € TTC
|
|
|
|
C3 page 1
|
Air suction grille
|
Daikin
Réf fabricant: 4010464
|
avec délai
sur devis
|
|
|
|
C4 page 1
|
Air discharge grille
|
Daikin
Réf fabricant: 4013131
|
avec délai
sur devis
|
|
|
|
E1 page 1
|
Mounting plate/ electric devices
|
Daikin
Réf fabricant: 172130J
|
avec délai
sur devis
|
|
|
|
E10 page 1
|
Resistance config t.71 j71 3.9kohm
|
Daikin
|
± 3 jours ouvrés
9,98 € TTC
|
|
|
|
E12 page 1
|
Bornier 3p170731-1.
|
Daikin
|
± 3 jours ouvrés
33,82 € TTC
|
|
|
|
E13 page 1
|
Terminal block (control)
|
Daikin
Réf fabricant: 4014676
|
avec délai
sur devis
|
|
|
|
E15 page 1
|
Bobine electrovanne 3f032178-3
|
Daikin
|
± 3 jours ouvrés
185,80 € TTC
|
|
|
|
E16 page 1
|
Condensateur 3ea60009-1
|
Daikin
|
± 3 jours ouvrés
236,71 € TTC
|
|
|
|
E17 page 1
|
Tole de fixation condensateur 4p171335-1
|
Daikin
|
± 3 jours ouvrés
13,42 € TTC
|
|
|
|
E18 page 1
|
Thermistor (air)
|
Daikin
Réf fabricant: 4014708
|
avec délai
sur devis
|
|
|
|
E19 page 1
|
Thermistor assy.
|
Daikin
Réf fabricant: 4014709
|
avec délai
sur devis
|
|
|
|
E2 page 1
|
Plaque montage reacteur 3p163288-1
|
Daikin
|
± 3 jours ouvrés
21,10 € TTC
|
|
|
|
E20 page 1
|
Wire harness assy.
|
Daikin
Réf fabricant: 4014677
|
avec délai
sur devis
|
|
|
|
E22 page 1
|
Pan head tapping screw (3)
|
Daikin
Réf fabricant: 4004935
|
avec délai
sur devis
|
|
|
|
E24 page 1
|
Resin clamp
|
Daikin
Réf fabricant: 990015J
|
avec délai
sur devis
|
|
|
|
E25 page 1
|
Mounting plate/ electric devices
|
Daikin
Réf fabricant: 1902426
|
avec délai
sur devis
|
|
|
|
E27 page 1
|
Reacteur 3p173880-1
|
Daikin
|
± 3 jours ouvrés
473,76 € TTC
|
|
|
|
E29 page 1
|
Cable de liaison 4p167304-1
|
Daikin
|
± 3 jours ouvrés
69,40 € TTC
|
|
|
|
E3 page 1
|
Mounting plate/ terminal block
|
Daikin
Réf fabricant: 1800140
|
avec délai
sur devis
|
|
|
|
E30 page 1
|
Wire harness assy. (earth)
|
Daikin
Réf fabricant: 1721401
|
avec délai
sur devis
|
|
|
|
E31 page 1
|
Cable 4p169905-1 / x81a x2m
|
Daikin
|
± 3 jours ouvrés
104,51 € TTC
|
|
|
|
E32 page 1
|
Wire harness
|
Daikin
Réf fabricant: 4014678
|
avec délai
sur devis
|
|
|
|
E34 page 1
|
Ferrite core
|
Daikin
Réf fabricant: 142028J
|
avec délai
sur devis
|
|
|
|
E35 page 1
|
Ferrite
|
Daikin
|
± 3 jours ouvrés
42,77 € TTC
|
|
|
|
E4 page 1
|
Printed circuit board assy. (main)
|
Daikin
Réf fabricant: 4014672
|
avec délai
sur devis
|
|
|
|
E4-1 page 1
|
Fusible 3ea89007-4
|
Daikin
|
± 3 jours ouvrés
32,48 € TTC
|
|
|
|
E4-2 page 1
|
Fusible 5a 220v 3eb82016-3
|
Daikin
|
± 3 jours ouvrés
34,98 € TTC
|
|
|
|
E4-5 page 1
|
Mounting plate/ pcb
|
Daikin
Réf fabricant: 1721317
|
avec délai
sur devis
|
|
|
|
E4-7 page 1
|
Sonde ptp-46d-d1-6 3pa61998-4
|
Daikin
|
± 3 jours ouvrés
29,52 € TTC
|
|
|
|
E4-8 page 1
|
Wire harness assy. (comp.)
|
Daikin
Réf fabricant: 4014673
|
avec délai
sur devis
|
|
|
|
E4-8-1 page 1
|
Filtre de ligne 3pa56685-1 r47/27/15a-d
|
Daikin
|
± 3 jours ouvrés
42,28 € TTC
|
|
|
|
E4-8-2 page 1
|
Anti parasyte rfc-h13 3p263839-1
|
Daikin
|
± 3 jours ouvrés
16,70 € TTC
|
|
|
|
E4-9 page 1
|
Wire harness assy.
|
Daikin
Réf fabricant: 4014674
|
avec délai
sur devis
|
|
|
|
E40 page 1
|
Capot protection element elec.3p173167-1
|
Daikin
|
± 3 jours ouvrés
30,49 € TTC
|
|
|
|
E42 page 1
|
Wire harness assy. (hps)
|
Daikin
Réf fabricant: 1721449
|
avec délai
sur devis
|
|
|
|
E45 page 1
|
Fan motor
|
Daikin
Réf fabricant: 6016145
|
avec délai
sur devis
|
|
|
|
E5 page 1
|
Platine de controle a2p 2p174185-1
|
Daikin
|
± 3 jours ouvrés
67,99 € TTC
|
|
|
|
E50 page 1
|
Ev valve substitute adaptor
|
Daikin
Réf fabricant: 4015412
|
avec délai
sur devis
|
|
|
|
E6 page 1
|
Printed circuit board assy. (noise filter)
|
Daikin
Réf fabricant: 4014675
|
avec délai
sur devis
|
|
|
|
E6-1 page 1
|
Fusible 3ea89007-4
|
Daikin
|
± 3 jours ouvrés
32,48 € TTC
|
|
|
|
E6-2 page 1
|
Anti parasyte rfc-h13 3p263839-1
|
Daikin
|
± 3 jours ouvrés
16,70 € TTC
|
|
|
|
E8 page 1
|
Pied support bornier
|
Daikin
|
± 3 jours ouvrés
131,11 € TTC
|
|
|
|
E9 page 1
|
Cover/ switch box
|
Daikin
Réf fabricant: 170160J
|
avec délai
sur devis
|
|
|
|
F1 page 1
|
Bottom frame
|
Daikin
Réf fabricant: 4010465
|
avec délai
sur devis
|
|
|
|
F10 page 1
|
Cache tuyauterie 2p094737-1
|
Daikin
|
± 3 jours ouvrés
25,76 € TTC
|
|
|
|
F11 page 1
|
Piping cover
|
Daikin
|
± 3 jours ouvrés
89,59 € TTC
|
|
|
|
F12 page 1
|
Anchor plate
|
Daikin
|
± 3 jours ouvrés
71,53 € TTC
|
|
|
|
F14 page 1
|
Support sonde refoulement 4pa59769-1
|
Daikin
|
± 3 jours ouvrés
11,81 € TTC
|
|
|
|
F17 page 1
|
Capot 3p297699-1
|
Daikin
|
± 3 jours ouvrés
63,13 € TTC
|
|
|
|
F18 page 1
|
Support vanne d arret 2p163294-4
|
Daikin
|
± 3 jours ouvrés
19,43 € TTC
|
|
|
|
F2 page 1
|
Front plate (2)
|
Daikin
Réf fabricant: 4010466
|
avec délai
sur devis
|
|
|
|
F20 page 1
|
Support sonde 3p136732-1
|
Daikin
|
± 3 jours ouvrés
5,59 € TTC
|
|
|
|
F21 page 1
|
Piping fixture
|
Daikin
Réf fabricant: 4014691
|
avec délai
sur devis
|
|
|
|
F22 page 1
|
Support sonde 4pa38890-1
|
Daikin
|
± 3 jours ouvrés
2,40 € TTC
|
|
|
|
F23 page 1
|
Thermal insulation tube
|
Daikin
Réf fabricant: 4014718
|
avec délai
sur devis
|
|
|
|
F24 page 1
|
Thermal insulation tube
|
Daikin
Réf fabricant: 2007519
|
avec délai
sur devis
|
|
|
|
F26 page 1
|
Cache vis 4p081961-1
|
Daikin
|
± 3 jours ouvrés
3,19 € TTC
|
|
|
|
F27 page 1
|
Sealing material
|
Daikin
Réf fabricant: 162746J
|
avec délai
sur devis
|
|
|
|
F28 page 1
|
Sealing material (front plate 2)
|
Daikin
Réf fabricant: 144658J
|
avec délai
sur devis
|
|
|
|
F29 page 1
|
Sealer (front plate 2)
|
Daikin
Réf fabricant: 6016150
|
avec délai
sur devis
|
|
|
|
F3 page 1
|
Side plate (right)
|
Daikin
Réf fabricant: 4010467
|
avec délai
sur devis
|
|
|
|
F30 page 1
|
Sealer
|
Daikin
Réf fabricant: 4023558
|
avec délai
sur devis
|
|
|
|
F34 page 1
|
Vis m5x12 (2)
|
Daikin
|
± 3 jours ouvrés
2,70 € TTC
|
|
|
|
F35 page 1
|
Set screw
|
Daikin
|
± 3 jours ouvrés
1,79 € TTC
|
|
|
|
F4 page 1
|
Front plate (1)
|
Daikin
Réf fabricant: 4010468
|
avec délai
sur devis
|
|
|
|
F5 page 1
|
Partition plate
|
Daikin
Réf fabricant: 4014679
|
avec délai
sur devis
|
|
|
|
F6 page 1
|
Motor base
|
Daikin
Réf fabricant: 4010470
|
avec délai
sur devis
|
|
|
|
F7 page 1
|
Mounting plate (reactor)
|
Daikin
Réf fabricant: 4014680
|
avec délai
sur devis
|
|
|
|
F9 page 1
|
Poignee 3pn00353-1
|
Daikin
|
± 3 jours ouvrés
35,02 € TTC
|
|
|
|
K1 page 1
|
Brand name label
|
Daikin
Réf fabricant: 4013570
|
avec délai
sur devis
|
|
|
|
K2 page 1
|
Decoration label
|
Daikin
Réf fabricant: 146144J
|
avec délai
sur devis
|
|
|
|
K7 page 1
|
Label
|
Daikin
Réf fabricant: 1627617
|
avec délai
sur devis
|
|
