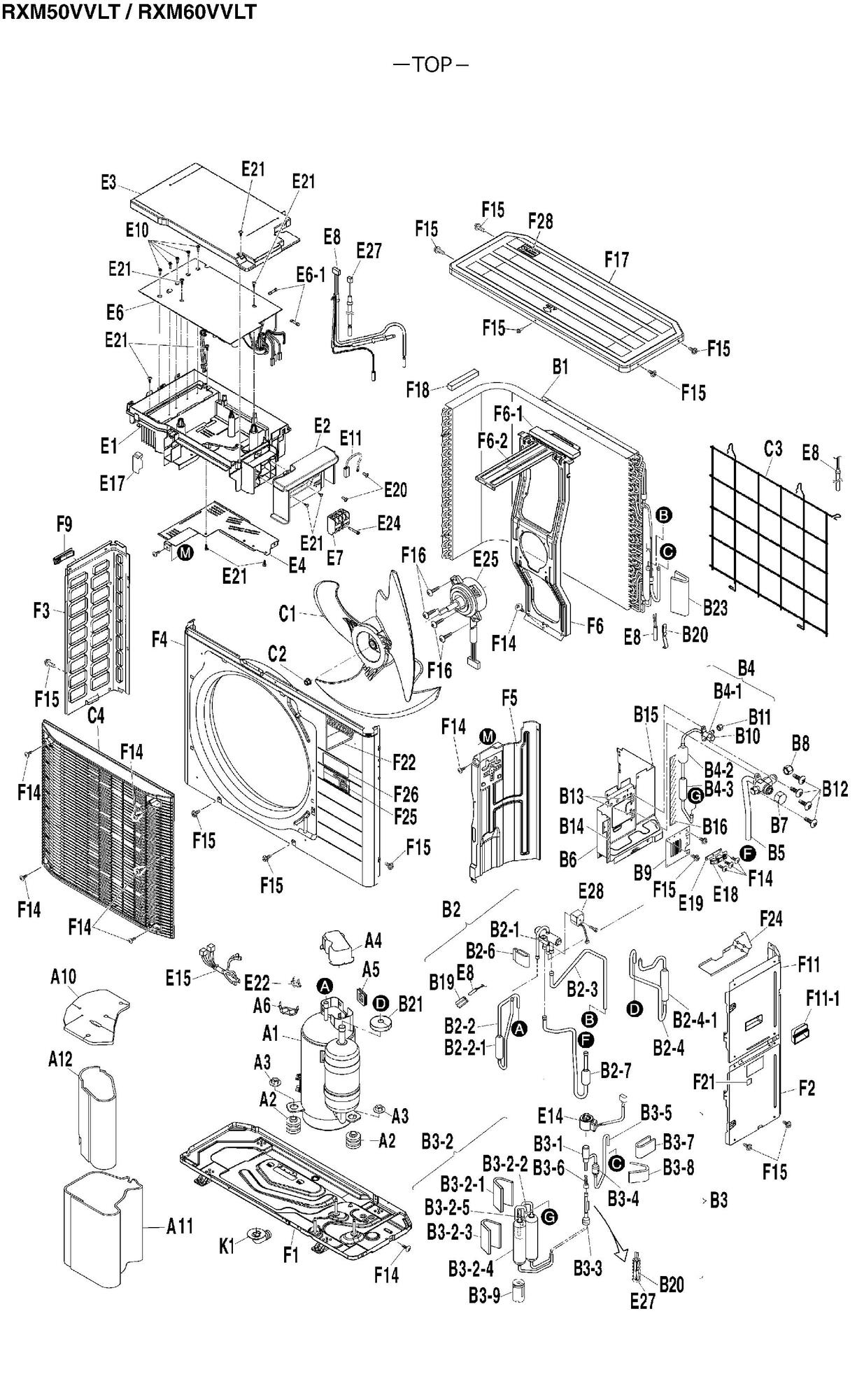

| Photo | Position vue éclatée | Article | Référence fabricant | Disponibilité et prix | |
|
| A1 page 1 | Swing compressor | Daikin Réf fabricant: 2534867 | avec délai sur devis | |
|
| A10 page 1 | Sound insulation (top) | Daikin Réf fabricant: 2536660 | avec délai sur devis | |
|
| A11 page 1 | Sound insulation (out body) | Daikin Réf fabricant: 2455916 | avec délai sur devis | |
|
| A12 page 1 | Sound insulation (inner sleeve) | Daikin Réf fabricant: 2536661 | avec délai sur devis | |
|
| A2 page 1 | Sylinbloc ex0915328 | Daikin | ± 3 jours ouvrés 25,42 € TTC | |
|
| A3 page 1 | Washer (nut with washer) | Daikin Réf fabricant: 4010410 | avec délai sur devis | |
|
| A4 page 1 | Couvercle bornier compresseur rxs60bvmb | Daikin | ± 3 jours ouvrés sur devis | |
|
| A5 page 1 | Silent bloc 1mu28nfv | Daikin | ± 3 jours ouvrés 9,48 € TTC | |
|
| A6 page 1 | Support klixon ak3468 | Daikin | ± 3 jours ouvrés 6,35 € TTC | |
|
| B1 page 1 | Plate finned coil heat exch. assy. | Daikin Réf fabricant: 2534869 | avec délai sur devis | |
|
| B10 page 1 | Capuchon de valve 3sb58148-1 | Daikin | ± 3 jours ouvrés 14,18 € TTC | |
|
| B11 page 1 | Raccord flare 1/4 ftxs-f | Daikin | ± 3 jours ouvrés 15,38 € TTC | |
|
| B12 page 1 | Vis m5x16 4sk05006-16 | Daikin | ± 3 jours ouvrés 1,19 € TTC | |
|
| B13 page 1 | Sealing material | Daikin Réf fabricant: 4024022 | avec délai sur devis | |
|
| B14 page 1 | Sealing material | Daikin Réf fabricant: 4024023 | avec délai sur devis | |
|
| B15 page 1 | Sealing material | Daikin Réf fabricant: 4024024 | avec délai sur devis | |
|
| B16 page 1 | Sealing material | Daikin Réf fabricant: 4024025 | avec délai sur devis | |
|
| B19 page 1 | Fixture/ thermistor | Daikin Réf fabricant: 6005471 | avec délai sur devis | |
|
| B2 page 1 | Four way valve assy. | Daikin Réf fabricant: _ | avec délai sur devis | |
|
| B2-1 page 1 | Body four way valve | Daikin | ± 3 jours ouvrés 126,70 € TTC | |
|
| B2-2 page 1 | Discharge pipe assy. | Daikin Réf fabricant: 2536662 | avec délai sur devis | |
|
| B2-2-1 page 1 | Silencieux 4p039144-4 | Daikin | ± 3 jours ouvrés 102,52 € TTC | |
|
| B2-3 page 1 | Connection pipe (4way valve - hx) | Daikin Réf fabricant: 2536663 | avec délai sur devis | |
|
| B2-4 page 1 | Suction pipe assy. | Daikin Réf fabricant: 2536664 | avec délai sur devis | |
|
| B2-4-1 page 1 | Accumulator assy. | Daikin Réf fabricant: 1667723 | avec délai sur devis | |
|
| B2-6 page 1 | Putty | Daikin Réf fabricant: 1754285 | avec délai sur devis | |
|
| B2-7 page 1 | Muffler | Daikin Réf fabricant: 170889J | avec délai sur devis | |
|
| B20 page 1 | Clips blocage sonde r4610281-1 | Daikin | ± 3 jours ouvrés 1,48 € TTC | |
|
| B21 page 1 | Insonorisant comp 15xt20 4p048773-1 | Daikin | ± 3 jours ouvrés 10,12 € TTC | |
|
| B23 page 1 | Isolation tuyauterie | Daikin | ± 3 jours ouvrés 8,42 € TTC | |
|
| B3 page 1 | Electronic exp. valve assy. | Daikin Réf fabricant: _ | avec délai sur devis | |
|
| B3-1 page 1 | Body/ electronic exp. valve | Daikin Réf fabricant: 2342320 | avec délai sur devis | |
|
| B3-2 page 1 | Liquid receiver assy. | Daikin Réf fabricant: _ | avec délai sur devis | |
|
| B3-2-1 page 1 | Putty | Daikin Réf fabricant: 4016552 | avec délai sur devis | |
|
| B3-2-2 page 1 | Liquid receiver | Daikin Réf fabricant: 4016559 | avec délai sur devis | |
|
| B3-2-3 page 1 | Putty | Daikin Réf fabricant: 4016561 | avec délai sur devis | |
|
| B3-2-4 page 1 | Liquid receiver | Daikin Réf fabricant: 4016560 | avec délai sur devis | |
|
| B3-2-5 page 1 | Distributor assy. (liquid receiver) | Daikin Réf fabricant: 4026951 | avec délai sur devis | |
|
| B3-3 page 1 | Distributor assy. (ev-liquid receiver) | Daikin Réf fabricant: 4026952 | avec délai sur devis | |
|
| B3-4 page 1 | Filtre tuyeauterie 4p069391-1 | Daikin | ± 3 jours ouvrés 43,70 € TTC | |
|
| B3-5 page 1 | Inlet connection pipe | Daikin Réf fabricant: 2536665 | avec délai sur devis | |
|
| B3-6 page 1 | Strainer | Daikin Réf fabricant: 148403J | avec délai sur devis | |
|
| B3-7 page 1 | Putty | Daikin Réf fabricant: 147254J | avec délai sur devis | |
|
| B3-8 page 1 | Putty | Daikin Réf fabricant: 2159148 | avec délai sur devis | |
|
| B3-9 page 1 | Piping fixture (rubber) | Daikin Réf fabricant: 4016553 | avec délai sur devis | |
|
| B4 page 1 | Liquid stop valve assy. | Daikin Réf fabricant: _ | avec délai sur devis | |
|
| B4-1 page 1 | Liquid stop valve assy. (sub) | Daikin Réf fabricant: 4016555 | avec délai sur devis | |
|
| B4-2 page 1 | Muffler | Daikin Réf fabricant: 1406702 | avec délai sur devis | |
|
| B4-3 page 1 | Filtre refrigerant | Daikin | ± 3 jours ouvrés 10,78 € TTC | |
|
| B5 page 1 | Gas stop valve assy. (sub) | Daikin Réf fabricant: 4015670 | avec délai sur devis | |
|
| B6 page 1 | Mounting plate/ stop valve | Daikin Réf fabricant: 4015672 | avec délai sur devis | |
|
| B7 page 1 | Vanne d arret de bouchon 3s500012-1 | Daikin | ± 3 jours ouvrés 17,35 € TTC | |
|
| B8 page 1 | Ecrou 1/2 ex1226797/1198498 | Daikin | ± 3 jours ouvrés 30,94 € TTC | |
|
| B9 page 1 | Cover/ stop valve | Daikin Réf fabricant: 4016745 | avec délai sur devis | |
|
| C1 page 1 | Fan blade | Daikin | ± 3 jours ouvrés 139,48 € TTC | |
|
| C2 page 1 | Fixation helice ha4039-4 | Daikin | ± 3 jours ouvrés 2,35 € TTC | |
|
| C3 page 1 | Protection net | Daikin Réf fabricant: 4016562 | avec délai sur devis | |
|
| C4 page 1 | Discharge grille | Daikin Réf fabricant: 4015600 | avec délai sur devis | |
|
| E1 page 1 | Switch box | Daikin Réf fabricant: 4017263 | avec délai sur devis | |
|
| E10 page 1 | Machine screw with washer | Daikin Réf fabricant: 4015929 | avec délai sur devis | |
|
| E11 page 1 | Fils de terre 4p114223-1 | Daikin | ± 3 jours ouvrés 15,02 € TTC | |
|
| E14 page 1 | Coil/ electronic exp. valve | Daikin Réf fabricant: 4021212 | avec délai sur devis | |
|
| E15 page 1 | Wire harness (for comp.) | Daikin Réf fabricant: 4021211 | avec délai sur devis | |
|
| E17 page 1 | Sealing material (front el. box) | Daikin Réf fabricant: 4020921 | avec délai sur devis | |
|
| E18 page 1 | Support collier fixation cable 3pb30973- | Daikin | ± 3 jours ouvrés 9,06 € TTC | |
|
| E19 page 1 | Mousse isolation 4pb30947-1 | Daikin | ± 3 jours ouvrés 12,58 € TTC | |
|
| E2 page 1 | Terminal strip fixture | Daikin Réf fabricant: 4021301 | avec délai sur devis | |
|
| E20 page 1 | Vis m4x12 4pa47980-12 | Daikin | ± 3 jours ouvrés sur devis | |
|
| E21 page 1 | Vis ha4113-04-12 | Daikin | ± 3 jours ouvrés 7,78 € TTC | |
|
| E22 page 1 | H_klixon hl3104-4 cs7 nfz250-130/95 | Daikin | en stock 6,10 € TTC | |
|
| E24 page 1 | Vis m4x30 2py98299-3 | Daikin | ± 3 jours ouvrés 0,86 € TTC | |
|
| E25 page 1 | Single phase ac fan motor | Daikin Réf fabricant: 4022914 | avec délai sur devis | |
|
| E27 page 1 | Thermistor (liquid) | Daikin Réf fabricant: 4026955 | avec délai sur devis | |
|
| E28 page 1 | Four way valve coil assy. | Daikin Réf fabricant: 4024064 | avec délai sur devis | |
|
| E3 page 1 | Cover/ switch box | Daikin Réf fabricant: 4017265 | avec délai sur devis | |
|
| E4 page 1 | Radiation shield plate | Daikin Réf fabricant: 4017266 | avec délai sur devis | |
|
| E6 page 1 | Printed circuit board assy. | Daikin Réf fabricant: 2534873 | avec délai sur devis | |
|
| E6-1 page 1 | Fusible 3.15a / 250v / 3eb82015-1 | Daikin | en stock 22,51 € TTC | |
|
| E7 page 1 | Bornier rxg25cvmb | Daikin | ± 3 jours ouvrés 36,24 € TTC | |
|
| E8 page 1 | Thermistor assy. | Daikin Réf fabricant: 4026954 | avec délai sur devis | |
|
| F1 page 1 | Bottom frame assy. | Daikin Réf fabricant: 2534934 | avec délai sur devis | |
|
| F11 page 1 | Service cover assy. | Daikin Réf fabricant: 2536666 | avec délai sur devis | |
|
| F11-1 page 1 | Poignee 3pn00353-1 | Daikin | ± 3 jours ouvrés 7,87 € TTC | |
|
| F14 page 1 | Vis m4x12 | Daikin | en stock 1,19 € TTC | |
|
| F15 page 1 | Vis ( à l'unité) | Daikin | en stock 1,19 € TTC | |
|
| F16 page 1 | Vis | Daikin | ± 3 jours ouvrés 1,19 € TTC | |
|
| F17 page 1 | Plaque superieure assy | Daikin | ± 3 jours ouvrés sur devis | |
|
| F18 page 1 | Cushion material (heat exchanger) | Daikin Réf fabricant: 4015634 | avec délai sur devis | |
|
| F2 page 1 | Side plate (right) | Daikin Réf fabricant: 4016556 | avec délai sur devis | |
|
| F21 page 1 | Product liability caution label | Daikin Réf fabricant: 4023092 | avec délai sur devis | |
|
| F22 page 1 | Brand name label | Daikin Réf fabricant: 4015629 | avec délai sur devis | |
|
| F24 page 1 | Partition plate assy. | Daikin Réf fabricant: 4015685 | avec délai sur devis | |
|
| F25 page 1 | Label (inverter/ r32) | Daikin Réf fabricant: 4015686 | avec délai sur devis | |
|
| F26 page 1 | Nameplate daikin | Daikin Réf fabricant: 4005887 | avec délai sur devis | |
|
| F28 page 1 | Label | Daikin Réf fabricant: 2534034 | avec délai sur devis | |
|
| F3 page 1 | Side plate (left) | Daikin Réf fabricant: 4015619 | avec délai sur devis | |
|
| F4 page 1 | Front plate | Daikin Réf fabricant: 4015620 | avec délai sur devis | |
|
| F5 page 1 | Partition plate assy. | Daikin Réf fabricant: 4021303 | avec délai sur devis | |
|
| F6 page 1 | Fan motor stand assy. | Daikin Réf fabricant: 4016564 | avec délai sur devis | |
|
| F6-1 page 1 | Sealing material | Daikin Réf fabricant: 4019197 | avec délai sur devis | |
|
| F6-2 page 1 | Cushion material | Daikin Réf fabricant: 4023605 | avec délai sur devis | |
|
| F9 page 1 | Handle (left) | Daikin Réf fabricant: 4015625 | avec délai sur devis | |
|
| K1 page 1 | Coude evacuation condensat 4pb32246-1 | Daikin | en stock 22,74 € TTC | |
