Unité externe Daikin RXM22SV1N

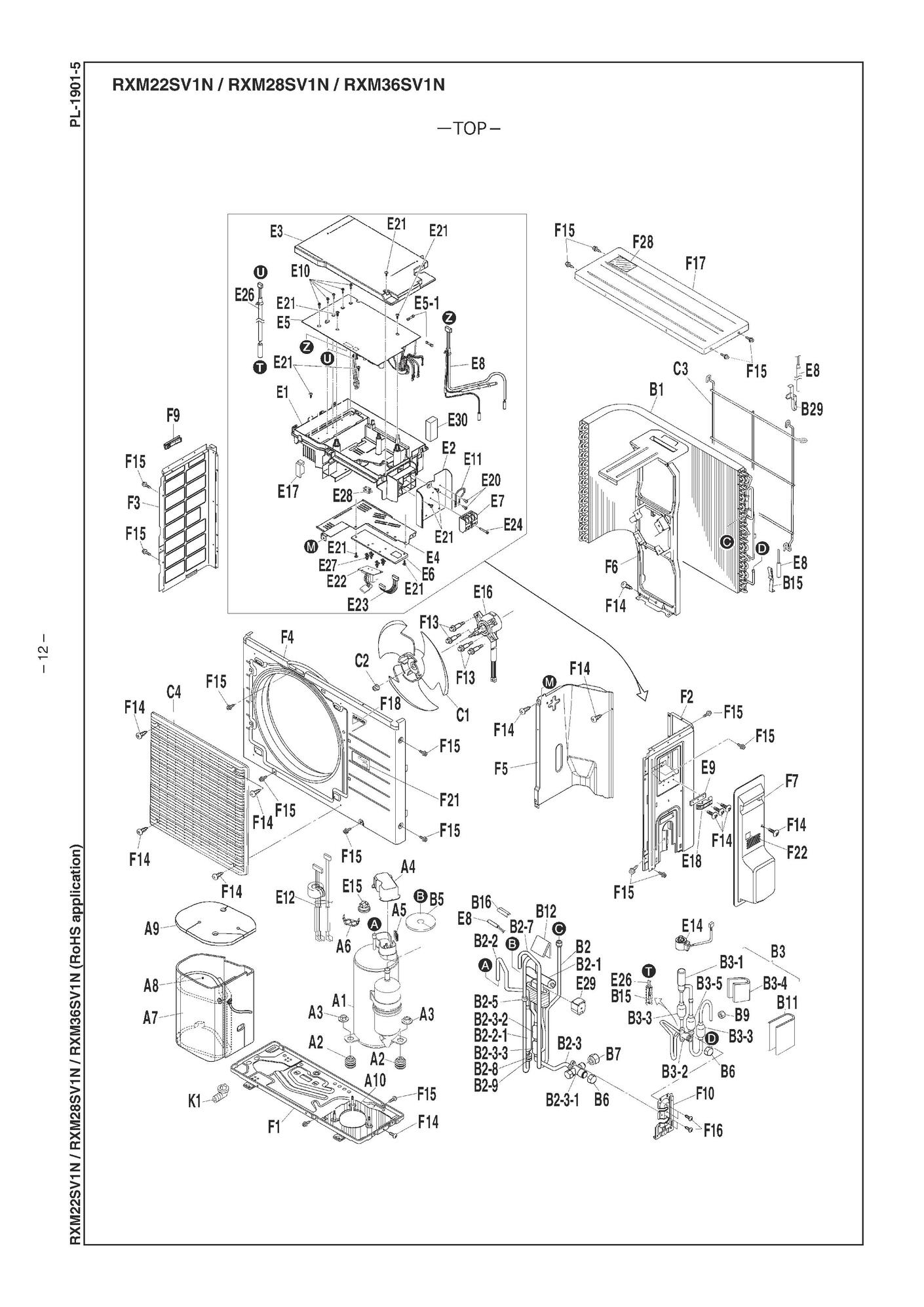

page 1
Pièces détachées Unité externe Daikin RXM22SV1N chez Pièces Express


Référence fabricant
Position Schéma
4013383 Swing compressor 1YC25DXD#A A1
147248J Isolation compresseur 3p123238-1 A10
091532J Sylinbloc ex0915328 A2
4010410 Washer (nut with washer) M8-P1.25 A3
126264J Couvercle de borne 3pd03148-1 A4
040139J Silent bloc 1mu28nfv A5
380620J Support klixon ak3468 A6
4007368 Sound insulator/ comp. (external) A7
4005621 Sound insulator/ comp. (internal) A8
4011593 Sound insulation (top) A9
4016134 Plate finned coil heat exch. assy. B1
4016552 Putty B11
4019505 Putty B12
380120J Clips blocage sonde r4610281-1 B15
1728781 Support sonde 4p170372-1 [02143026] B16
_ Four way valve assy. B2
1964138 Corps vanne 4 voie shf-4h-23u-p-dj SHF-4H-23U-P-DC B2-1
_ Discharge pipe assy. B2-2
152295J Muffler B2-2-1
_ Gas stop valve assy. B2-3
4021232 Gas stop valve assy. B2-3-1
160017J Filtre tuyeauterie 4pb02745-5 B2-3-2
1807576 Filtre tuyeauterie 4p202766-1 B2-3-3
147254J Putty B2-5
_ Suction pipe B2-7
980754J Vibration absorber/ ref. piping B2-8
980761J Support hg 4001-ki B2-9
128511J Fixture. thermistor B29
_ Electronic exp. valve assy. B3
2342320 Body/ electronic exp. valve UKV-R16D11S B3-1
158555J Vanne de service liquide ex1585559 B3-2
4020906 Muffler B3-3
147254J Putty B3-4
1406702 Muffler B3-5
112853J Insonorisant comp 15xt20 4p048773-1 B5
045432J Bouchon vanne arret 3/8 ex0454328 D15.9CUT B6
119848J Ecrou 3/8 r18/25d FNSF3 U5/8 D9.5CUT B7
1723546 Raccord flare 1/4 ftxs-f FNSF2 U7/16 D6.4CUT B9
4008264 Fan blade assy. C1
847002J Ecrou helice m6 x 8 ha4017 M6X 8 C2
4008265 Guard net (protection net) C3
4017861 Discharge grille C4
4017263 Switch box E1
4015929 Machine screw with washer E10
150420J Fils de terre 4p114223-1 E11
4021305 Wire harness (comp.) E12
4021212 Coil/ electronic exp. valve UKV-A481 E14
622423J Klixon thermique hl3104-2 cs7 nfz250-12 [00183026] 120/95DEG. E15
4016985 Dc fan motor 8P 68W E16
4020921 Sealing material (front el. box) E17
059080J Support collier fixation cable 3pb30973- E18
4017264 Terminal strip fixture E2
_ Tapping screw M4X 12 E20
_ Truss head tapping screw M4X 12 E21
4901300 Printed circuit board assy. EX13034-1 E22
4901301 Wire harness E23
_ Pan head tapping screw M4X 30 E24
4021210 Thermistor (liquid) S97 E26
380401J Carte verrouill. esp. r3428091-2 E27
027843J Passe fils E28
4017213 Coil/ four way valve assy. E29
4017265 Cover/ switch box E3
4021306 Sealing material E30
4017266 Radiation shield plate E4
4021240 Printed circuit board assy. (main) EX17013-1A E5
153875J Fusible 21533.15 3eb82016-1 2153.15MXP 250V 3.15A E5-1
4017269 Mounting plate E6
139734J Bornier rxg25cvmb TB-ETW-4P-D1 E7
4901133 Thermistor assy. 1SET=3PCS. E8
059320J Mousse isolation 4pb30947-1 E9
4011607 Bottom frame assy. F1
150423J Tole support vanne arret 3p109373-2 F10
140380J Vis m4 fixation moteur 4p094245-1 [70113001] M4 F13
_ Truss head tapping screw M4X 12 F14
_ Hex. head tapping screw M4X 12 F15
_ Pan head tapping screw M5X 16 F16
4008278 Top plate F17
1853966 Etiquette daikin 3sb61287-5 F18
4012126 Side plate (right) F2
4015454 Etiquette inverter (r32) 3p363579-1 F21
4023092 Product liability caution labe F22
4011522 Label F28
4008272 Side plate (left) F3
4008273 Front plate F4
4017272 Partition plate F5
4021307 Fan motor base F6
4008277 Stop valve cover F7
4015625 Handle (left) F9
058956J Coude evacuation condensat 4pb32246-1 K1


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité externe Daikin RXM22SV1N



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
A1 page 1 Swing compressor

Daikin
Réf fabricant: 4013383
avec délai
sur devis
Isolation compresseur 3p123238-1 Daikin 147248J
A10 page 1 Isolation compresseur 3p123238-1
Code article PEX: 440486
Daikin
Réf fabricant: 147248J
± 3 jours ouvrés
17,84 € TTC
Sylinbloc ex0915328 Daikin 091532J
A2 page 1 Sylinbloc ex0915328
Code article PEX: 436739
Daikin
Réf fabricant: 091532J
± 3 jours ouvrés
26,22 € TTC
A3 page 1 Washer (nut with washer)

Daikin
Réf fabricant: 4010410
avec délai
sur devis
Couvercle de borne 3pd03148-1 Daikin 126264J
A4 page 1 Couvercle de borne 3pd03148-1
Code article PEX: 438940
Daikin
Réf fabricant: 126264J
± 3 jours ouvrés
13,61 € TTC
Silent bloc 1mu28nfv Daikin 040139J
A5 page 1 Silent bloc 1mu28nfv
Code article PEX: 434908
Daikin
Réf fabricant: 040139J
± 3 jours ouvrés
6,36 € TTC
Support klixon ak3468 Daikin 380620J
A6 page 1 Support klixon ak3468
Code article PEX: 447595
Daikin
Réf fabricant: 380620J
en stock
22,93 € TTC
A7 page 1 Sound insulator/ comp. (external)

Daikin
Réf fabricant: 4007368
avec délai
sur devis
A8 page 1 Sound insulator/ comp. (internal)

Daikin
Réf fabricant: 4005621
avec délai
sur devis
A9 page 1 Sound insulation (top)

Daikin
Réf fabricant: 4011593
avec délai
sur devis
B1 page 1 Plate finned coil heat exch. assy.

Daikin
Réf fabricant: 4016134
avec délai
sur devis
B11 page 1 Putty

Daikin
Réf fabricant: 4016552
avec délai
sur devis
B12 page 1 Putty

Daikin
Réf fabricant: 4019505
avec délai
sur devis
Clips blocage sonde r4610281-1 Daikin 380120J
B15 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120J
± 3 jours ouvrés
7,42 € TTC
Support sonde 4p170372-1 Daikin 1728781
B16 page 1 Support sonde 4p170372-1
Code article PEX: 442311
Daikin
Réf fabricant: 1728781
± 3 jours ouvrés
13,76 € TTC
B2 page 1 Four way valve assy.

Daikin
Réf fabricant: _
avec délai
sur devis
Corps vanne 4 voie shf-4h-23u-p-dj Daikin 1964138
B2-1 page 1 Corps vanne 4 voie shf-4h-23u-p-dj
Code article PEX: 443861
Daikin
Réf fabricant: 1964138
± 3 jours ouvrés
108,95 € TTC
B2-2 page 1 Discharge pipe assy.

Daikin
Réf fabricant: _
avec délai
sur devis
B2-2-1 page 1 Muffler

Daikin
Réf fabricant: 152295J
avec délai
sur devis
B2-3 page 1 Gas stop valve assy.

Daikin
Réf fabricant: _
avec délai
sur devis
B2-3-1 page 1 Gas stop valve assy.

Daikin
Réf fabricant: 4021232
avec délai
sur devis
Filtre tuyeauterie 4pb02745-5 Daikin 160017J
B2-3-2 page 1 Filtre tuyeauterie 4pb02745-5
Code article PEX: 441282
Daikin
Réf fabricant: 160017J
± 3 jours ouvrés
93,02 € TTC
Filtre tuyeauterie 4p202766-1 Daikin 1807576
B2-3-3 page 1 Filtre tuyeauterie 4p202766-1
Code article PEX: 442831
Daikin
Réf fabricant: 1807576
± 3 jours ouvrés
25,32 € TTC
B2-5 page 1 Putty

Daikin
Réf fabricant: 147254J
avec délai
sur devis
B2-7 page 1 Suction pipe

Daikin
Réf fabricant: _
avec délai
sur devis
B2-8 page 1 Vibration absorber/ ref. piping

Daikin
Réf fabricant: 980754J
avec délai
sur devis
Support hg 4001-ki Daikin 980761J
B2-9 page 1 Support hg 4001-ki
Code article PEX: 458817
Daikin
Réf fabricant: 980761J
± 3 jours ouvrés
6,36 € TTC
Fixture. thermistor Daikin 128511J
B29 page 1 Fixture. thermistor
Code article PEX: 439084
Daikin
Réf fabricant: 128511J
± 3 jours ouvrés
3,19 € TTC
B3 page 1 Electronic exp. valve assy.

Daikin
Réf fabricant: _
avec délai
sur devis
B3-1 page 1 Body/ electronic exp. valve

Daikin
Réf fabricant: 2342320
avec délai
sur devis
Vanne de service liquide ex1585559 Daikin 158555J
B3-2 page 1 Vanne de service liquide ex1585559
Code article PEX: 441158
Daikin
Réf fabricant: 158555J
± 3 jours ouvrés
100,28 € TTC
B3-3 page 1 Muffler

Daikin
Réf fabricant: 4020906
avec délai
sur devis
B3-4 page 1 Putty

Daikin
Réf fabricant: 147254J
avec délai
sur devis
B3-5 page 1 Muffler

Daikin
Réf fabricant: 1406702
avec délai
sur devis
Insonorisant comp 15xt20 4p048773-1 Daikin 112853J
B5 page 1 Insonorisant comp 15xt20 4p048773-1
Code article PEX: 438148
Daikin
Réf fabricant: 112853J
± 3 jours ouvrés
7,92 € TTC
Bouchon vanne arret 3/8 ex0454328 Daikin 045432J
B6 page 1 Bouchon vanne arret 3/8 ex0454328
Code article PEX: 435065
Daikin
Réf fabricant: 045432J
± 3 jours ouvrés
5,86 € TTC
Ecrou 3/8 r18/25d Daikin 119848J
B7 page 1 Ecrou 3/8 r18/25d
Code article PEX: 438520
Daikin
Réf fabricant: 119848J
± 3 jours ouvrés
31,58 € TTC
Raccord flare 1/4 ftxs-f Daikin 1723546
B9 page 1 Raccord flare 1/4 ftxs-f
Code article PEX: 442271
Daikin
Réf fabricant: 1723546
± 3 jours ouvrés
sur devis
C1 page 1 Fan blade assy.

Daikin
Réf fabricant: 4008264
avec délai
sur devis
Ecrou helice m6 x 8 ha4017 Daikin 847002J
C2 page 1 Ecrou helice m6 x 8 ha4017
Code article PEX: 458433
Daikin
Réf fabricant: 847002J
en stock
13,42 € TTC
C3 page 1 Guard net (protection net)

Daikin
Réf fabricant: 4008265
avec délai
sur devis
C4 page 1 Discharge grille

Daikin
Réf fabricant: 4017861
avec délai
sur devis
E1 page 1 Switch box

Daikin
Réf fabricant: 4017263
avec délai
sur devis
E10 page 1 Machine screw with washer

Daikin
Réf fabricant: 4015929
avec délai
sur devis
Fils de terre 4p114223-1 Daikin 150420J
E11 page 1 Fils de terre 4p114223-1
Code article PEX: 440699
Daikin
Réf fabricant: 150420J
± 3 jours ouvrés
15,50 € TTC
E12 page 1 Wire harness (comp.)

Daikin
Réf fabricant: 4021305
avec délai
sur devis
E14 page 1 Coil/ electronic exp. valve

Daikin
Réf fabricant: 4021212
avec délai
sur devis
Klixon thermique hl3104-2 cs7 nfz250-12 Daikin 622423J
E15 page 1 Klixon thermique hl3104-2 cs7 nfz250-12
Code article PEX: 457693
Daikin
Réf fabricant: 622423J
± 3 jours ouvrés
26,86 € TTC
E16 page 1 Dc fan motor

Daikin
Réf fabricant: 4016985
avec délai
sur devis
E17 page 1 Sealing material (front el. box)

Daikin
Réf fabricant: 4020921
avec délai
sur devis
Support collier fixation cable 3pb30973- Daikin 059080J
E18 page 1 Support collier fixation cable 3pb30973-
Code article PEX: 435401
Daikin
Réf fabricant: 059080J
± 3 jours ouvrés
17,23 € TTC
E2 page 1 Terminal strip fixture

Daikin
Réf fabricant: 4017264
avec délai
sur devis
E20 page 1 Tapping screw

Daikin
Réf fabricant: _
avec délai
sur devis
E22 page 1 Printed circuit board assy.

Daikin
Réf fabricant: 4901300
avec délai
sur devis
E23 page 1 Wire harness

Daikin
Réf fabricant: 4901301
avec délai
sur devis
E24 page 1 Pan head tapping screw

Daikin
Réf fabricant: _
avec délai
sur devis
E26 page 1 Thermistor (liquid)

Daikin
Réf fabricant: 4021210
avec délai
sur devis
Carte verrouill. esp. r3428091-2 Daikin 380401J
E27 page 1 Carte verrouill. esp. r3428091-2
Code article PEX: 680355
Daikin
Réf fabricant: 380401J
± 3 jours ouvrés
2,86 € TTC
Passe fils Daikin 027843J
E28 page 1 Passe fils
Code article PEX: 434426
Daikin
Réf fabricant: 027843J
± 3 jours ouvrés
2,80 € TTC
E29 page 1 Coil/ four way valve assy.

Daikin
Réf fabricant: 4017213
avec délai
sur devis
E3 page 1 Cover/ switch box

Daikin
Réf fabricant: 4017265
avec délai
sur devis
E30 page 1 Sealing material

Daikin
Réf fabricant: 4021306
avec délai
sur devis
E4 page 1 Radiation shield plate

Daikin
Réf fabricant: 4017266
avec délai
sur devis
E5 page 1 Printed circuit board assy. (main)

Daikin
Réf fabricant: 4021240
avec délai
sur devis
Fusible 21533.15 3eb82016-1 Daikin 153875J
E5-1 page 1 Fusible 21533.15 3eb82016-1
Code article PEX: 440936
Daikin
Réf fabricant: 153875J
± 3 jours ouvrés
5,86 € TTC
E6 page 1 Mounting plate

Daikin
Réf fabricant: 4017269
avec délai
sur devis
Bornier rxg25cvmb Daikin 139734J
E7 page 1 Bornier rxg25cvmb
Code article PEX: 439933
Daikin
Réf fabricant: 139734J
± 3 jours ouvrés
40,27 € TTC
E8 page 1 Thermistor assy.

Daikin
Réf fabricant: 4901133
avec délai
sur devis
Mousse isolation 4pb30947-1 Daikin 059320J
E9 page 1 Mousse isolation 4pb30947-1
Code article PEX: 435411
Daikin
Réf fabricant: 059320J
± 3 jours ouvrés
12,97 € TTC
F1 page 1 Bottom frame assy.

Daikin
Réf fabricant: 4011607
avec délai
sur devis
Tole support vanne arret 3p109373-2 Daikin 150423J
F10 page 1 Tole support vanne arret 3p109373-2
Code article PEX: 440702
Daikin
Réf fabricant: 150423J
± 3 jours ouvrés
15,01 € TTC
Vis m4 fixation moteur 4p094245-1 Daikin 140380J
F13 page 1 Vis m4 fixation moteur 4p094245-1
Code article PEX: 439988
Daikin
Réf fabricant: 140380J
± 3 jours ouvrés
0,66 € TTC
F14 page 1 Truss head tapping screw

Daikin
Réf fabricant: _
avec délai
sur devis
F17 page 1 Top plate

Daikin
Réf fabricant: 4008278
avec délai
sur devis
Etiquette daikin 3sb61287-5 Daikin 1853966
F18 page 1 Etiquette daikin 3sb61287-5
Code article PEX: 443336
Daikin
Réf fabricant: 1853966
± 3 jours ouvrés
35,24 € TTC
F2 page 1 Side plate (right)

Daikin
Réf fabricant: 4012126
avec délai
sur devis
Etiquette inverter (r32) 3p363579-1 Daikin 4015454
F21 page 1 Etiquette inverter (r32) 3p363579-1
Code article PEX: 448832
Daikin
Réf fabricant: 4015454
± 3 jours ouvrés
6,22 € TTC
F22 page 1 Product liability caution labe

Daikin
Réf fabricant: 4023092
avec délai
sur devis
F28 page 1 Label

Daikin
Réf fabricant: 4011522
avec délai
sur devis
F3 page 1 Side plate (left)

Daikin
Réf fabricant: 4008272
avec délai
sur devis
F4 page 1 Front plate

Daikin
Réf fabricant: 4008273
avec délai
sur devis
F5 page 1 Partition plate

Daikin
Réf fabricant: 4017272
avec délai
sur devis
F6 page 1 Fan motor base

Daikin
Réf fabricant: 4021307
avec délai
sur devis
F7 page 1 Stop valve cover

Daikin
Réf fabricant: 4008277
avec délai
sur devis
F9 page 1 Handle (left)

Daikin
Réf fabricant: 4015625
avec délai
sur devis
Coude evacuation condensat 4pb32246-1 Daikin 058956J
K1 page 1 Coude evacuation condensat 4pb32246-1
Code article PEX: 435391
Daikin
Réf fabricant: 058956J
en stock
20,57 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Daikin RXM22SV1N ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
