Unité externe Daikin RXM41YVLT

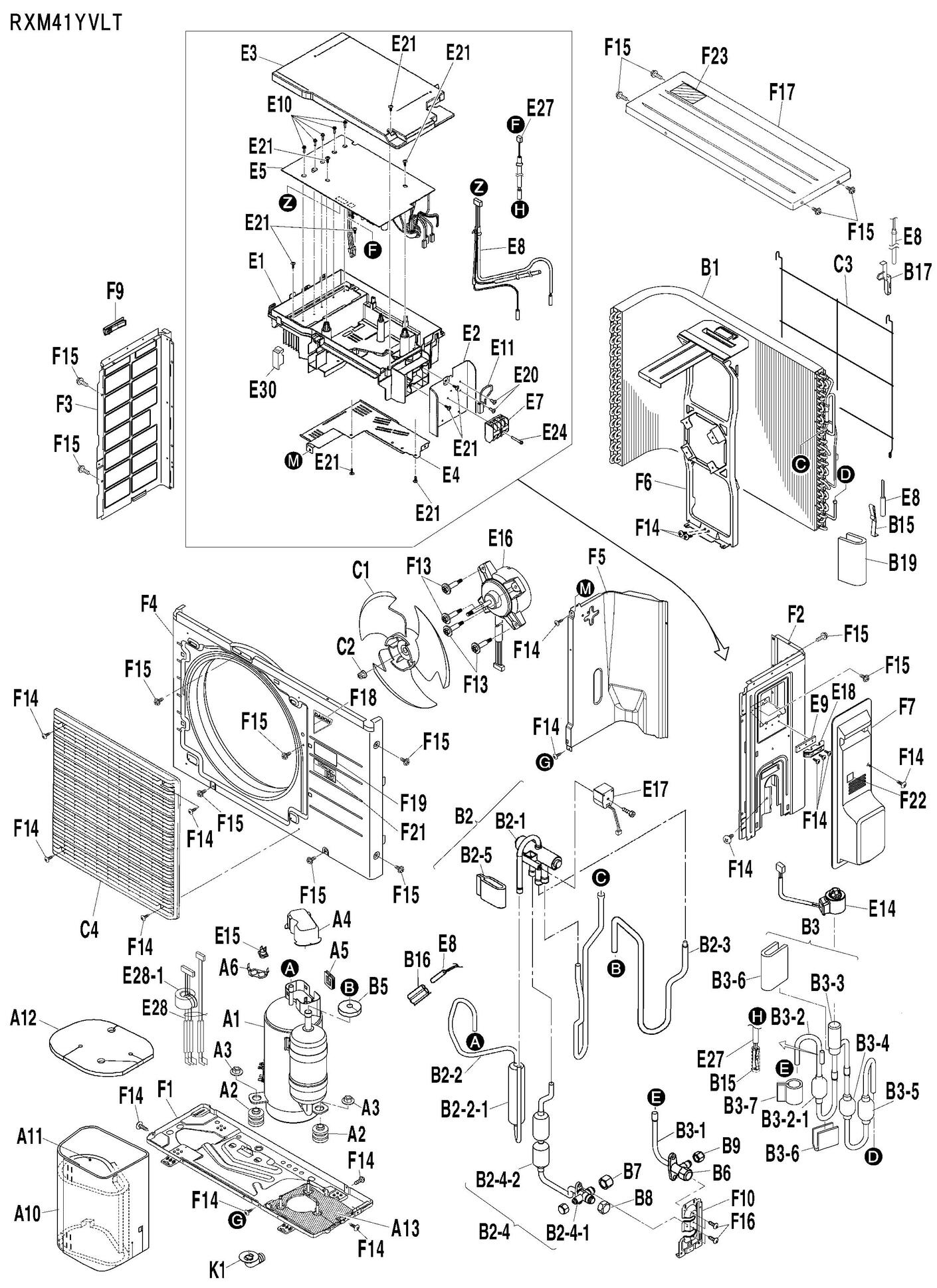

page 1
Pièces détachées Unité externe Daikin RXM41YVLT chez Pièces Express


Référence fabricant
Position Schéma
2534867 Swing compressor 2Y147BKCX1W#D A1
2536657 Sound insulation (outside sleeve) A10
4005621 Sound insulator/ comp. (internal) A11
4011593 Sound insulation (top) A12
147248J Isolation compresseur 3p123238-1 A13
091532J Sylinbloc ex0915328 HS=40 A2
4010410 Washer (nut with washer) M8-P1.25 A3
126264J Couvercle de borne 3pd03148-1 A4
040139J Silent bloc 1mu28nfv A5
380620J Support klixon ak3468 A6
4016134 Plate finned coil heat exch. assy. B1
380120J Clips blocage sonde r4610281-1 B15
1728781 Support sonde 4p170372-1 [02143026] B16
128511J Fixture. thermistor B17
4016552 Putty 165X 140X T5 B19
_ Four way valve assy. B2
2342313 Body/ four way valve DSF(S)-4B B2-1
2536652 Discharge pipe assy. B2-2
2548207 Muffler B2-2-1
2536658 Suction pipe assy. B2-3
2536659 Gas stop valve assy. B2-4
4017484 Gas stop valve B2-4-1
2546921 Muffler (double) B2-4-2
147254J Putty 140X 40X T5 B2-5
_ Electronic exp. valve assy. B3
4021021 Liquid stop valve assy. B3-1
2536656 Connection pipe assy. B3-2
4020906 Muffler B3-2-1
2342320 Body/ electronic exp. valve UKV-R16D11S B3-3
1406702 Muffler B3-4
4020906 Muffler B3-5
147254J Putty 140X 40X T5 B3-6
2159148 Putty 90X 25X T3 B3-7
112853J Insonorisant comp 15xt20 4p048773-1 D75X D15X T20 B5
151173J Bouchon vanne d arret B6
119849J Ecrou 1/2 ex1226797/1198498 FNSF4 U3/4 D12.7CUT B7
2535635 Valve cap D16.5CUT B8
5012634 Flare nut FNSF2 U7/16 D6.4CUT B9
4008264 Fan blade assy. C1
847002J Ecrou helice m6 x 8 ha4017 M6X 8 C2
4008265 Guard net (protection net) C3
4017861 Discharge grille C4
4017263 Switch box E1
4015929 Machine screw with washer M3X 10 E10
150420J Fils de terre 4p114223-1 E11
4021212 Coil/ electronic exp. valve UKV-A481 E14
622418J H_klixon hl3104-4 cs7 nfz250-130/95 OFF/ON=130/95DEG. E15
4023769 Fan motor 8P 68W 325V E16
2530191 Four way valve coil assy. E17
059080J Support collier fixation cable 3pb30973- E18
4017264 Terminal strip fixture E2
113783J Vis m4x12 4pa47980-12 M4X 12 E20
109688J Vis ha4113-04-12 M4X 12 E21
1839504 Vis m4x30 2py98299-3 M4X 30 E24
4026955 Thermistor (liquid) E27
4021211 Wire harness (for comp.) E28
6019188 Ferrite core E28-1
4017265 Cover/ switch box E3
4020921 Sealing material (front el. box) E30
4017266 Radiation shield plate E4
2558878 Printed circuit board assy. EX19037-68A E5
139734J Bornier rxg25cvmb TB-ETW-4P-D1 E7
4901133 Thermistor assy. 1SET=3PCS. E8
059320J Mousse isolation 4pb30947-1 E9
4011607 Bottom frame assy. F1
150423J Tole support vanne arret 3p109373-2 F10
140380J Vis m4 fixation moteur 4p094245-1 [70113001] M4 F13
008203J Vis m4x12 M4X 12 F14
109224J Vis ( à l'unité) M4X 12 F15
048017J Vis m5x16 4sk05006-16 M5X 16 F16
2534041 Top plate assy. F17
1853966 Etiquette daikin 3sb61287-5 F18
4005887 Nameplate daikin F19
4012126 Side plate (right) F2
4015454 Etiquette inverter (r32) 3p363579-1 F21
4023092 Product liability caution label F22
2534034 Label F23
4008272 Side plate (left) F3
4008273 Front plate F4
4017272 Partition plate F5
4021307 Fan motor base F6
4008277 Stop valve cover F7
4015625 Handle (left) F9
058956J Coude evacuation condensat 4pb32246-1 K1


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité externe Daikin RXM41YVLT



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
A1 page 1 Swing compressor

Daikin
Réf fabricant: 2534867
avec délai
sur devis
A10 page 1 Sound insulation (outside sleeve)

Daikin
Réf fabricant: 2536657
avec délai
sur devis
A11 page 1 Sound insulator/ comp. (internal)

Daikin
Réf fabricant: 4005621
avec délai
sur devis
A12 page 1 Sound insulation (top)

Daikin
Réf fabricant: 4011593
avec délai
sur devis
Isolation compresseur 3p123238-1 Daikin 147248J
A13 page 1 Isolation compresseur 3p123238-1
Code article PEX: 440486
Daikin
Réf fabricant: 147248J
± 3 jours ouvrés
17,84 € TTC
Sylinbloc ex0915328 Daikin 091532J
A2 page 1 Sylinbloc ex0915328
Code article PEX: 436739
Daikin
Réf fabricant: 091532J
± 3 jours ouvrés
26,22 € TTC
A3 page 1 Washer (nut with washer)

Daikin
Réf fabricant: 4010410
avec délai
sur devis
Couvercle de borne 3pd03148-1 Daikin 126264J
A4 page 1 Couvercle de borne 3pd03148-1
Code article PEX: 438940
Daikin
Réf fabricant: 126264J
± 3 jours ouvrés
13,61 € TTC
Silent bloc 1mu28nfv Daikin 040139J
A5 page 1 Silent bloc 1mu28nfv
Code article PEX: 434908
Daikin
Réf fabricant: 040139J
± 3 jours ouvrés
6,36 € TTC
Support klixon ak3468 Daikin 380620J
A6 page 1 Support klixon ak3468
Code article PEX: 447595
Daikin
Réf fabricant: 380620J
en stock
22,93 € TTC
B1 page 1 Plate finned coil heat exch. assy.

Daikin
Réf fabricant: 4016134
avec délai
sur devis
Clips blocage sonde r4610281-1 Daikin 380120J
B15 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120J
± 3 jours ouvrés
7,42 € TTC
Support sonde 4p170372-1 Daikin 1728781
B16 page 1 Support sonde 4p170372-1
Code article PEX: 442311
Daikin
Réf fabricant: 1728781
± 3 jours ouvrés
13,76 € TTC
Fixture. thermistor Daikin 128511J
B17 page 1 Fixture. thermistor
Code article PEX: 439084
Daikin
Réf fabricant: 128511J
± 3 jours ouvrés
3,19 € TTC
B19 page 1 Putty

Daikin
Réf fabricant: 4016552
avec délai
sur devis
B2 page 1 Four way valve assy.

Daikin
Réf fabricant: _
avec délai
sur devis
B2-1 page 1 Body/ four way valve

Daikin
Réf fabricant: 2342313
avec délai
sur devis
B2-2 page 1 Discharge pipe assy.

Daikin
Réf fabricant: 2536652
avec délai
sur devis
B2-2-1 page 1 Muffler

Daikin
Réf fabricant: 2548207
avec délai
sur devis
B2-3 page 1 Suction pipe assy.

Daikin
Réf fabricant: 2536658
avec délai
sur devis
B2-4 page 1 Gas stop valve assy.

Daikin
Réf fabricant: 2536659
avec délai
sur devis
B2-4-1 page 1 Gas stop valve

Daikin
Réf fabricant: 4017484
avec délai
sur devis
B2-4-2 page 1 Muffler (double)

Daikin
Réf fabricant: 2546921
avec délai
sur devis
B2-5 page 1 Putty

Daikin
Réf fabricant: 147254J
avec délai
sur devis
B3 page 1 Electronic exp. valve assy.

Daikin
Réf fabricant: _
avec délai
sur devis
B3-1 page 1 Liquid stop valve assy.

Daikin
Réf fabricant: 4021021
avec délai
sur devis
B3-2 page 1 Connection pipe assy.

Daikin
Réf fabricant: 2536656
avec délai
sur devis
B3-2-1 page 1 Muffler

Daikin
Réf fabricant: 4020906
avec délai
sur devis
B3-3 page 1 Body/ electronic exp. valve

Daikin
Réf fabricant: 2342320
avec délai
sur devis
B3-4 page 1 Muffler

Daikin
Réf fabricant: 1406702
avec délai
sur devis
B3-5 page 1 Muffler

Daikin
Réf fabricant: 4020906
avec délai
sur devis
B3-6 page 1 Putty

Daikin
Réf fabricant: 147254J
avec délai
sur devis
B3-7 page 1 Putty

Daikin
Réf fabricant: 2159148
avec délai
sur devis
Insonorisant comp 15xt20 4p048773-1 Daikin 112853J
B5 page 1 Insonorisant comp 15xt20 4p048773-1
Code article PEX: 438148
Daikin
Réf fabricant: 112853J
± 3 jours ouvrés
7,92 € TTC
Bouchon vanne d arret Daikin 151173J
B6 page 1 Bouchon vanne d arret
Code article PEX: 440801
Daikin
Réf fabricant: 151173J
± 3 jours ouvrés
18,26 € TTC
Ecrou 1/2 ex1226797/1198498 Daikin 119849J
B7 page 1 Ecrou 1/2 ex1226797/1198498
Code article PEX: 438523
Daikin
Réf fabricant: 119849J
± 3 jours ouvrés
34,27 € TTC
B8 page 1 Valve cap

Daikin
Réf fabricant: 2535635
avec délai
sur devis
B9 page 1 Flare nut

Daikin
Réf fabricant: 5012634
avec délai
sur devis
C1 page 1 Fan blade assy.

Daikin
Réf fabricant: 4008264
avec délai
sur devis
Ecrou helice m6 x 8 ha4017 Daikin 847002J
C2 page 1 Ecrou helice m6 x 8 ha4017
Code article PEX: 458433
Daikin
Réf fabricant: 847002J
en stock
13,42 € TTC
C3 page 1 Guard net (protection net)

Daikin
Réf fabricant: 4008265
avec délai
sur devis
C4 page 1 Discharge grille

Daikin
Réf fabricant: 4017861
avec délai
sur devis
E1 page 1 Switch box

Daikin
Réf fabricant: 4017263
avec délai
sur devis
E10 page 1 Machine screw with washer

Daikin
Réf fabricant: 4015929
avec délai
sur devis
Fils de terre 4p114223-1 Daikin 150420J
E11 page 1 Fils de terre 4p114223-1
Code article PEX: 440699
Daikin
Réf fabricant: 150420J
± 3 jours ouvrés
15,50 € TTC
E14 page 1 Coil/ electronic exp. valve

Daikin
Réf fabricant: 4021212
avec délai
sur devis
H_klixon hl3104-4 cs7 nfz250-130/95 Daikin 622418J
E15 page 1 H_klixon hl3104-4 cs7 nfz250-130/95
Code article PEX: 457689
Daikin
Réf fabricant: 622418J
± 3 jours ouvrés
5,22 € TTC
E16 page 1 Fan motor

Daikin
Réf fabricant: 4023769
avec délai
sur devis
E17 page 1 Four way valve coil assy.

Daikin
Réf fabricant: 2530191
avec délai
sur devis
Support collier fixation cable 3pb30973- Daikin 059080J
E18 page 1 Support collier fixation cable 3pb30973-
Code article PEX: 435401
Daikin
Réf fabricant: 059080J
± 3 jours ouvrés
17,23 € TTC
E2 page 1 Terminal strip fixture

Daikin
Réf fabricant: 4017264
avec délai
sur devis
Vis m4x12 4pa47980-12 Daikin 113783J
E20 page 1 Vis m4x12 4pa47980-12
Code article PEX: 438208
Daikin
Réf fabricant: 113783J
± 3 jours ouvrés
25,13 € TTC
Vis ha4113-04-12 Daikin 109688J
E21 page 1 Vis ha4113-04-12
Code article PEX: 679165
Daikin
Réf fabricant: 109688J
± 3 jours ouvrés
7,42 € TTC
Vis m4x30 2py98299-3 Daikin 1839504
E24 page 1 Vis m4x30 2py98299-3
Code article PEX: 443063
Daikin
Réf fabricant: 1839504
± 3 jours ouvrés
0,47 € TTC
E27 page 1 Thermistor (liquid)

Daikin
Réf fabricant: 4026955
avec délai
sur devis
E28 page 1 Wire harness (for comp.)

Daikin
Réf fabricant: 4021211
avec délai
sur devis
E28-1 page 1 Ferrite core

Daikin
Réf fabricant: 6019188
avec délai
sur devis
E3 page 1 Cover/ switch box

Daikin
Réf fabricant: 4017265
avec délai
sur devis
E30 page 1 Sealing material (front el. box)

Daikin
Réf fabricant: 4020921
avec délai
sur devis
E4 page 1 Radiation shield plate

Daikin
Réf fabricant: 4017266
avec délai
sur devis
E5 page 1 Printed circuit board assy.

Daikin
Réf fabricant: 2558878
avec délai
sur devis
Bornier rxg25cvmb Daikin 139734J
E7 page 1 Bornier rxg25cvmb
Code article PEX: 439933
Daikin
Réf fabricant: 139734J
± 3 jours ouvrés
40,27 € TTC
E8 page 1 Thermistor assy.

Daikin
Réf fabricant: 4901133
avec délai
sur devis
Mousse isolation 4pb30947-1 Daikin 059320J
E9 page 1 Mousse isolation 4pb30947-1
Code article PEX: 435411
Daikin
Réf fabricant: 059320J
± 3 jours ouvrés
12,97 € TTC
F1 page 1 Bottom frame assy.

Daikin
Réf fabricant: 4011607
avec délai
sur devis
Tole support vanne arret 3p109373-2 Daikin 150423J
F10 page 1 Tole support vanne arret 3p109373-2
Code article PEX: 440702
Daikin
Réf fabricant: 150423J
± 3 jours ouvrés
15,01 € TTC
Vis m4 fixation moteur 4p094245-1 Daikin 140380J
F13 page 1 Vis m4 fixation moteur 4p094245-1
Code article PEX: 439988
Daikin
Réf fabricant: 140380J
± 3 jours ouvrés
0,66 € TTC
Vis m4x12 Daikin 008203J
F14 page 1 Vis m4x12
Code article PEX: 433876
Daikin
Réf fabricant: 008203J
± 3 jours ouvrés
8,86 € TTC
Vis ( à l'unité) Daikin 109224J
F15 page 1 Vis ( à l'unité)
Code article PEX: 437821
Daikin
Réf fabricant: 109224J
± 3 jours ouvrés
16,30 € TTC
Vis m5x16 4sk05006-16 Daikin 048017J
F16 page 1 Vis m5x16 4sk05006-16
Code article PEX: 435160
Daikin
Réf fabricant: 048017J
± 3 jours ouvrés
19,61 € TTC
F17 page 1 Top plate assy.

Daikin
Réf fabricant: 2534041
avec délai
sur devis
Etiquette daikin 3sb61287-5 Daikin 1853966
F18 page 1 Etiquette daikin 3sb61287-5
Code article PEX: 443336
Daikin
Réf fabricant: 1853966
± 3 jours ouvrés
35,24 € TTC
F19 page 1 Nameplate daikin

Daikin
Réf fabricant: 4005887
avec délai
sur devis
F2 page 1 Side plate (right)

Daikin
Réf fabricant: 4012126
avec délai
sur devis
Etiquette inverter (r32) 3p363579-1 Daikin 4015454
F21 page 1 Etiquette inverter (r32) 3p363579-1
Code article PEX: 448832
Daikin
Réf fabricant: 4015454
± 3 jours ouvrés
6,22 € TTC
F22 page 1 Product liability caution label

Daikin
Réf fabricant: 4023092
avec délai
sur devis
F23 page 1 Label

Daikin
Réf fabricant: 2534034
avec délai
sur devis
F3 page 1 Side plate (left)

Daikin
Réf fabricant: 4008272
avec délai
sur devis
F4 page 1 Front plate

Daikin
Réf fabricant: 4008273
avec délai
sur devis
F5 page 1 Partition plate

Daikin
Réf fabricant: 4017272
avec délai
sur devis
F6 page 1 Fan motor base

Daikin
Réf fabricant: 4021307
avec délai
sur devis
F7 page 1 Stop valve cover

Daikin
Réf fabricant: 4008277
avec délai
sur devis
F9 page 1 Handle (left)

Daikin
Réf fabricant: 4015625
avec délai
sur devis
Coude evacuation condensat 4pb32246-1 Daikin 058956J
K1 page 1 Coude evacuation condensat 4pb32246-1
Code article PEX: 435391
Daikin
Réf fabricant: 058956J
en stock
20,57 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Daikin RXM41YVLT ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
