Unité externe Daikin RXP25HVLT
page 1

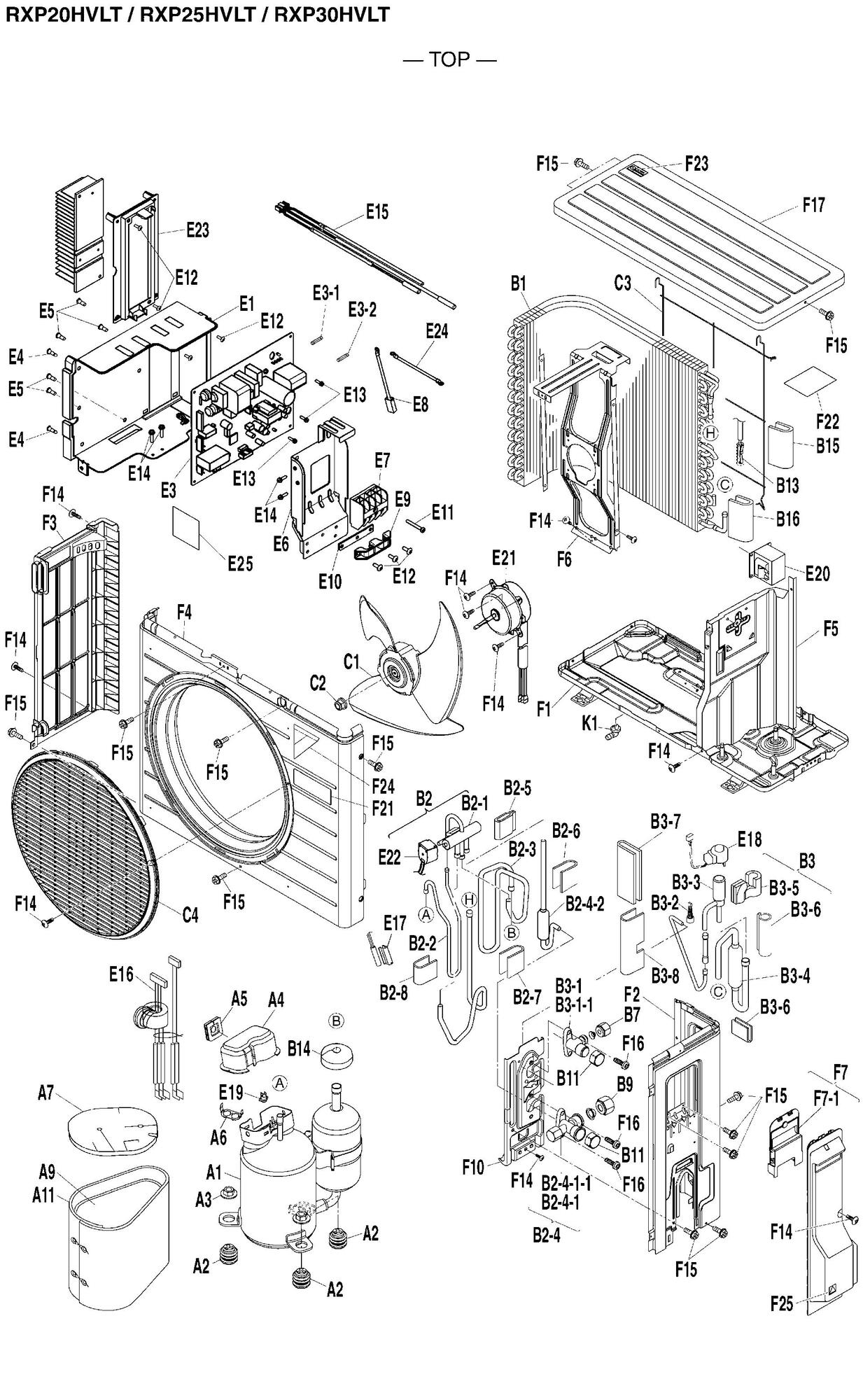

Pièces détachées Unité externe Daikin RXP25HVLT chez Pièces Express


Référence fabricant
Position Schéma
4014502 Compressor assy. 1YC22DXD#A A1
4015180 Sound insulation (sleeve) A11
1753150 Silent bloc 4p180906-1 A2
4010410 Washer (nut with washer) M8-P1.25 A3
1262647 Couvercle bornier compresseur 3pd03148-1 A4
0401393 Gaine pour cable de puissance A5
380620 Relais-stop de surcharge hk3468 au22 A6
4015176 Sound insulation (top) A7
4015193 Sound insulator/ comp. (inside sleeve) A9
4013615 Cross-fin condenser assy. B1
0454328 Stop valve cap D15.9CUT B11
380120 Clips blocage sonde r4610281-1 B13
1128538 Soundproof putty B14
1772485 Soundproof putty B15
1209297 Putty B16
4015925 Four way valve assy. B2
1964138 Corps vanne 4 voie shf-4h-23u-p-dj SHF-4H-23U-P-DC B2-1
_ Discharge pipe B2-2
_ Suction pipe B2-3
4015926 Gas stop valve assy. B2-4
1839395 Vanne d arret gaz B2-4-1
4012180 Stop valve 3/8IN. B2-4-1-1
1600179 Filtre de tuyauterie 4pb02745-5 B2-4-2
1754285 Putty B2-5
1504170 Putty B2-6
1739743 Soundproof putty B2-7
1772485 Soundproof putty B2-8
4015927 Electronic exp. valve assy. B3
1839612 Vanne d arret B3-1
4012179 Stop valve 1/4IN. B3-1-1
1318230 Strainer (for ref.) 200MESH B3-2
1980882 Corps vanne mot.cbm-bd16dm-1 CBM-BD16DM-1 B3-3
1190076 Muffler B3-4
1383498 Putty B3-5
1604342 Putty B3-6
1839403 Putty B3-7
4015928 Soundproof putty B3-8
1723546 Raccord flare 1/4 ftxs-f FNSF2 U7/16 D6.4CUT B7
1198481 Ecrou 3/8 r18/25d FNSF3 U5/8 D9.5CUT B9
1839410 Helice pz370a C1
847002 Fan retaining nut M6-P1.0 C2
1807583 Grille de protection 3p198057-1 C3
1839427 Grille d aspiration rx20g C4
4015184 Switch box E1
0593209 Insulator (a) E10
1839504 Vis m4x30 2py98299-3 M4X 30 E11
1096888 Truss head tapping screw M4X 12 E12
4015929 Machine screw with washer E13
1137835 Tapping screw M4X 12 E14
4015930 Thermistor assy. 1SET=3PCS. E15
4015198 Wire harness (comp.) E16
1754090 Thermistor fixture E17
2149367 Bobine electrovanne 3s400001-1 CAM-MD12DM-89 E18
622423 Overload protector [00183026] CS-7SA NFZ250VDSPSN 120/95DEG. E19
6023975 Reactor 10A/3MH E20
4013449 Fan motor YDK20-6W 6P 20W 220-240V E21
1504264 Bobine vanne 4 voies SQ-188 E22
4015189 Mounting plate assy. E23
_ Earth wire E24
4009367 Sealing material E25
4015863 Printed circuit assy. EX13025-14E EEPROM 2P394793-6/2F025255-18 E3
1313165 Fuse 2153.15MXF34P 250V 3.15A E3-1
1538755 Fuse 2153.15MXP 250V 3.15A E3-2
6024341 Entretoise protection verrouillage 4p345 E4
6024342 Guard spacer E5
4015186 El. compo. mounting plate E6
1397341 Bornier rxg25cvmb TB-ETW-4P-D1 E7
1504202 Grounding wire (for comp.) E8
0590806 Bloc cable rx25jv1nb9 E9
1839511 Ensemble socle 3p201388-1 F1
1839597 Stop valve mounting plate F10
0082033 Truss head tapping screw M4X 12 F14
1092242 Hex. head tapping screw M4X 12 F15
0480170 Pan head tapping screw M5X 16 F16
4015191 Top plate assy. F17
1839528 Tole cote droit rx20g F2
4015454 Etiquette inverter (r32) 3p363579-1 F21
4015192 Sealing material F22
4015931 Label F23
1853966 Etiquette daikin 3sb61287-5 F24
4015455 Etiquette produit 3p351459-1 F25
1839535 Tole cote gauche rx20g F3
1839542 Facade avant rx20g F4
4015190 Partition plate assy. F5
4008286 Motor base F6
4001128 Stop valve cover F7
1754177 Heat shelter F7-1
0589565 Raccord d evacuation 4pb32246-1 K1


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité externe Daikin RXP25HVLT



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
A1 page 1 Compressor assy.

Daikin
Réf fabricant: 4014502
avec délai
sur devis
A11 page 1 Sound insulation (sleeve)

Daikin
Réf fabricant: 4015180
avec délai
sur devis
Silent bloc 4p180906-1 Daikin 1753150
A2 page 1 Silent bloc 4p180906-1
Code article PEX: 442402
Daikin
Réf fabricant: 1753150
± 3 jours ouvrés
13,91 € TTC
A3 page 1 Washer (nut with washer)

Daikin
Réf fabricant: 4010410
avec délai
sur devis
Couvercle bornier compresseur 3pd03148-1 Daikin 1262647
A4 page 1 Couvercle bornier compresseur 3pd03148-1
Code article PEX: 438941
Daikin
Réf fabricant: 1262647
± 3 jours ouvrés
4,39 € TTC
Gaine pour cable de puissance Daikin 0401393
A5 page 1 Gaine pour cable de puissance
Code article PEX: 434909
Daikin
Réf fabricant: 0401393
± 3 jours ouvrés
8,05 € TTC
Relais-stop de surcharge hk3468 au22 Daikin 380620
A6 page 1 Relais-stop de surcharge hk3468 au22
Code article PEX: 447593
Daikin
Réf fabricant: 380620
± 3 jours ouvrés
14,38 € TTC
A7 page 1 Sound insulation (top)

Daikin
Réf fabricant: 4015176
avec délai
sur devis
A9 page 1 Sound insulator/ comp. (inside sleeve)

Daikin
Réf fabricant: 4015193
avec délai
sur devis
B1 page 1 Cross-fin condenser assy.

Daikin
Réf fabricant: 4013615
avec délai
sur devis
B11 page 1 Stop valve cap

Daikin
Réf fabricant: 0454328
avec délai
sur devis
Clips blocage sonde r4610281-1 Daikin 380120
B13 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120
± 3 jours ouvrés
7,42 € TTC
B14 page 1 Soundproof putty

Daikin
Réf fabricant: 1128538
avec délai
sur devis
B15 page 1 Soundproof putty

Daikin
Réf fabricant: 1772485
avec délai
sur devis
B16 page 1 Putty

Daikin
Réf fabricant: 1209297
avec délai
sur devis
B2 page 1 Four way valve assy.

Daikin
Réf fabricant: 4015925
avec délai
sur devis
Corps vanne 4 voie shf-4h-23u-p-dj Daikin 1964138
B2-1 page 1 Corps vanne 4 voie shf-4h-23u-p-dj
Code article PEX: 443861
Daikin
Réf fabricant: 1964138
± 3 jours ouvrés
108,95 € TTC
B2-2 page 1 Discharge pipe

Daikin
Réf fabricant: _
avec délai
sur devis
B2-4 page 1 Gas stop valve assy.

Daikin
Réf fabricant: 4015926
avec délai
sur devis
Vanne d arret gaz Daikin 1839395
B2-4-1 page 1 Vanne d arret gaz
Code article PEX: 443055
Daikin
Réf fabricant: 1839395
± 3 jours ouvrés
59,84 € TTC
B2-4-1-1 page 1 Stop valve

Daikin
Réf fabricant: 4012180
avec délai
sur devis
Filtre de tuyauterie 4pb02745-5 Daikin 1600179
B2-4-2 page 1 Filtre de tuyauterie 4pb02745-5
Code article PEX: 441283
Daikin
Réf fabricant: 1600179
± 3 jours ouvrés
21,00 € TTC
B2-5 page 1 Putty

Daikin
Réf fabricant: 1754285
avec délai
sur devis
B2-6 page 1 Putty

Daikin
Réf fabricant: 1504170
avec délai
sur devis
B2-7 page 1 Soundproof putty

Daikin
Réf fabricant: 1739743
avec délai
sur devis
B2-8 page 1 Soundproof putty

Daikin
Réf fabricant: 1772485
avec délai
sur devis
B3 page 1 Electronic exp. valve assy.

Daikin
Réf fabricant: 4015927
avec délai
sur devis
Vanne d arret Daikin 1839612
B3-1 page 1 Vanne d arret
Code article PEX: 443073
Daikin
Réf fabricant: 1839612
± 3 jours ouvrés
37,78 € TTC
B3-1-1 page 1 Stop valve

Daikin
Réf fabricant: 4012179
avec délai
sur devis
B3-2 page 1 Strainer (for ref.)

Daikin
Réf fabricant: 1318230
avec délai
sur devis
Corps vanne mot.cbm-bd16dm-1 Daikin 1980882
B3-3 page 1 Corps vanne mot.cbm-bd16dm-1
Code article PEX: 443986
Daikin
Réf fabricant: 1980882
± 3 jours ouvrés
111,06 € TTC
B3-4 page 1 Muffler

Daikin
Réf fabricant: 1190076
avec délai
sur devis
B3-5 page 1 Putty

Daikin
Réf fabricant: 1383498
avec délai
sur devis
B3-6 page 1 Putty

Daikin
Réf fabricant: 1604342
avec délai
sur devis
B3-7 page 1 Putty

Daikin
Réf fabricant: 1839403
avec délai
sur devis
B3-8 page 1 Soundproof putty

Daikin
Réf fabricant: 4015928
avec délai
sur devis
Raccord flare 1/4 ftxs-f Daikin 1723546
B7 page 1 Raccord flare 1/4 ftxs-f
Code article PEX: 442271
Daikin
Réf fabricant: 1723546
± 3 jours ouvrés
sur devis
Ecrou 3/8 r18/25d Daikin 1198481
B9 page 1 Ecrou 3/8 r18/25d
Code article PEX: 438521
Daikin
Réf fabricant: 1198481

obsolète

Helice pz370a Daikin 1839410
C1 page 1 Helice pz370a
Code article PEX: 443056
Daikin
Réf fabricant: 1839410
± 3 jours ouvrés
67,20 € TTC
C2 page 1 Fan retaining nut

Daikin
Réf fabricant: 847002
avec délai
sur devis
Grille de protection 3p198057-1 Daikin 1807583
C3 page 1 Grille de protection 3p198057-1
Code article PEX: 442832
Daikin
Réf fabricant: 1807583
± 3 jours ouvrés
40,61 € TTC
Grille d aspiration rx20g Daikin 1839427
C4 page 1 Grille d aspiration rx20g
Code article PEX: 443057
Daikin
Réf fabricant: 1839427
± 3 jours ouvrés
55,68 € TTC
E1 page 1 Switch box

Daikin
Réf fabricant: 4015184
avec délai
sur devis
E10 page 1 Insulator (a)

Daikin
Réf fabricant: 0593209
avec délai
sur devis
Vis m4x30 2py98299-3 Daikin 1839504
E11 page 1 Vis m4x30 2py98299-3
Code article PEX: 443063
Daikin
Réf fabricant: 1839504
± 3 jours ouvrés
0,47 € TTC
E12 page 1 Truss head tapping screw

Daikin
Réf fabricant: 1096888
avec délai
sur devis
E13 page 1 Machine screw with washer

Daikin
Réf fabricant: 4015929
avec délai
sur devis
E14 page 1 Tapping screw

Daikin
Réf fabricant: 1137835
avec délai
sur devis
E15 page 1 Thermistor assy.

Daikin
Réf fabricant: 4015930
avec délai
sur devis
E16 page 1 Wire harness (comp.)

Daikin
Réf fabricant: 4015198
avec délai
sur devis
E17 page 1 Thermistor fixture

Daikin
Réf fabricant: 1754090
avec délai
sur devis
Bobine electrovanne 3s400001-1 Daikin 2149367
E18 page 1 Bobine electrovanne 3s400001-1
Code article PEX: 444680
Daikin
Réf fabricant: 2149367
± 3 jours ouvrés
47,15 € TTC
E19 page 1 Overload protector

Daikin
Réf fabricant: 622423
avec délai
sur devis
Reactor Daikin 6023975
E20 page 1 Reactor
Code article PEX: 686818
Daikin
Réf fabricant: 6023975
± 3 jours ouvrés
36,84 € TTC
E21 page 1 Fan motor

Daikin
Réf fabricant: 4013449
avec délai
sur devis
Bobine vanne 4 voies Daikin 1504264
E22 page 1 Bobine vanne 4 voies
Code article PEX: 440707
Daikin
Réf fabricant: 1504264
± 3 jours ouvrés
46,13 € TTC
E23 page 1 Mounting plate assy.

Daikin
Réf fabricant: 4015189
avec délai
sur devis
E24 page 1 Earth wire

Daikin
Réf fabricant: _
avec délai
sur devis
E25 page 1 Sealing material

Daikin
Réf fabricant: 4009367
avec délai
sur devis
E3 page 1 Printed circuit assy.

Daikin
Réf fabricant: 4015863
avec délai
sur devis
E3-1 page 1 Fuse

Daikin
Réf fabricant: 1313165
avec délai
sur devis
E3-2 page 1 Fuse

Daikin
Réf fabricant: 1538755
avec délai
sur devis
Entretoise protection verrouillage 4p345 Daikin 6024341
E4 page 1 Entretoise protection verrouillage 4p345
Code article PEX: 686830
Daikin
Réf fabricant: 6024341
± 3 jours ouvrés
sur devis
Guard spacer Daikin 6024342
E5 page 1 Guard spacer
Code article PEX: 686831
Daikin
Réf fabricant: 6024342
± 3 jours ouvrés
13,91 € TTC
E6 page 1 El. compo. mounting plate

Daikin
Réf fabricant: 4015186
avec délai
sur devis
Bornier rxg25cvmb Daikin 1397341
E7 page 1 Bornier rxg25cvmb
Code article PEX: 439934
Daikin
Réf fabricant: 1397341
± 3 jours ouvrés
25,02 € TTC
E8 page 1 Grounding wire (for comp.)

Daikin
Réf fabricant: 1504202
avec délai
sur devis
Bloc cable rx25jv1nb9 Daikin 0590806
E9 page 1 Bloc cable rx25jv1nb9
Code article PEX: 435402
Daikin
Réf fabricant: 0590806
± 3 jours ouvrés
2,59 € TTC
Ensemble socle 3p201388-1 Daikin 1839511
F1 page 1 Ensemble socle 3p201388-1
Code article PEX: 443064
Daikin
Réf fabricant: 1839511
± 3 jours ouvrés
153,34 € TTC
F10 page 1 Stop valve mounting plate

Daikin
Réf fabricant: 1839597
avec délai
sur devis
F14 page 1 Truss head tapping screw

Daikin
Réf fabricant: 0082033
avec délai
sur devis
F15 page 1 Hex. head tapping screw

Daikin
Réf fabricant: 1092242
avec délai
sur devis
F16 page 1 Pan head tapping screw

Daikin
Réf fabricant: 0480170
avec délai
sur devis
F17 page 1 Top plate assy.

Daikin
Réf fabricant: 4015191
avec délai
sur devis
Tole cote droit rx20g Daikin 1839528
F2 page 1 Tole cote droit rx20g
Code article PEX: 443066
Daikin
Réf fabricant: 1839528
± 3 jours ouvrés
76,01 € TTC
Etiquette inverter (r32) 3p363579-1 Daikin 4015454
F21 page 1 Etiquette inverter (r32) 3p363579-1
Code article PEX: 448832
Daikin
Réf fabricant: 4015454
± 3 jours ouvrés
6,22 € TTC
F22 page 1 Sealing material

Daikin
Réf fabricant: 4015192
avec délai
sur devis
F23 page 1 Label

Daikin
Réf fabricant: 4015931
avec délai
sur devis
Etiquette daikin 3sb61287-5 Daikin 1853966
F24 page 1 Etiquette daikin 3sb61287-5
Code article PEX: 443336
Daikin
Réf fabricant: 1853966
± 3 jours ouvrés
35,24 € TTC
Etiquette produit 3p351459-1 Daikin 4015455
F25 page 1 Etiquette produit 3p351459-1
Code article PEX: 680514
Daikin
Réf fabricant: 4015455
± 3 jours ouvrés
5,92 € TTC
Tole cote gauche rx20g Daikin 1839535
F3 page 1 Tole cote gauche rx20g
Code article PEX: 443067
Daikin
Réf fabricant: 1839535
± 3 jours ouvrés
41,57 € TTC
Facade avant rx20g Daikin 1839542
F4 page 1 Facade avant rx20g
Code article PEX: 443068
Daikin
Réf fabricant: 1839542
± 3 jours ouvrés
150,98 € TTC
F5 page 1 Partition plate assy.

Daikin
Réf fabricant: 4015190
avec délai
sur devis
F6 page 1 Motor base

Daikin
Réf fabricant: 4008286
avec délai
sur devis
F7 page 1 Stop valve cover

Daikin
Réf fabricant: 4001128
avec délai
sur devis
Heat shelter Daikin 1754177
F7-1 page 1 Heat shelter
Code article PEX: 679395
Daikin
Réf fabricant: 1754177
± 3 jours ouvrés
18,44 € TTC
Coude evacuation condensat 4pb32246-1 Daikin 0589565
K1 page 1 Coude evacuation condensat 4pb32246-1
Code article PEX: 435391
Daikin
Réf fabricant: 0589565
en stock
20,57 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Daikin RXP25HVLT ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
