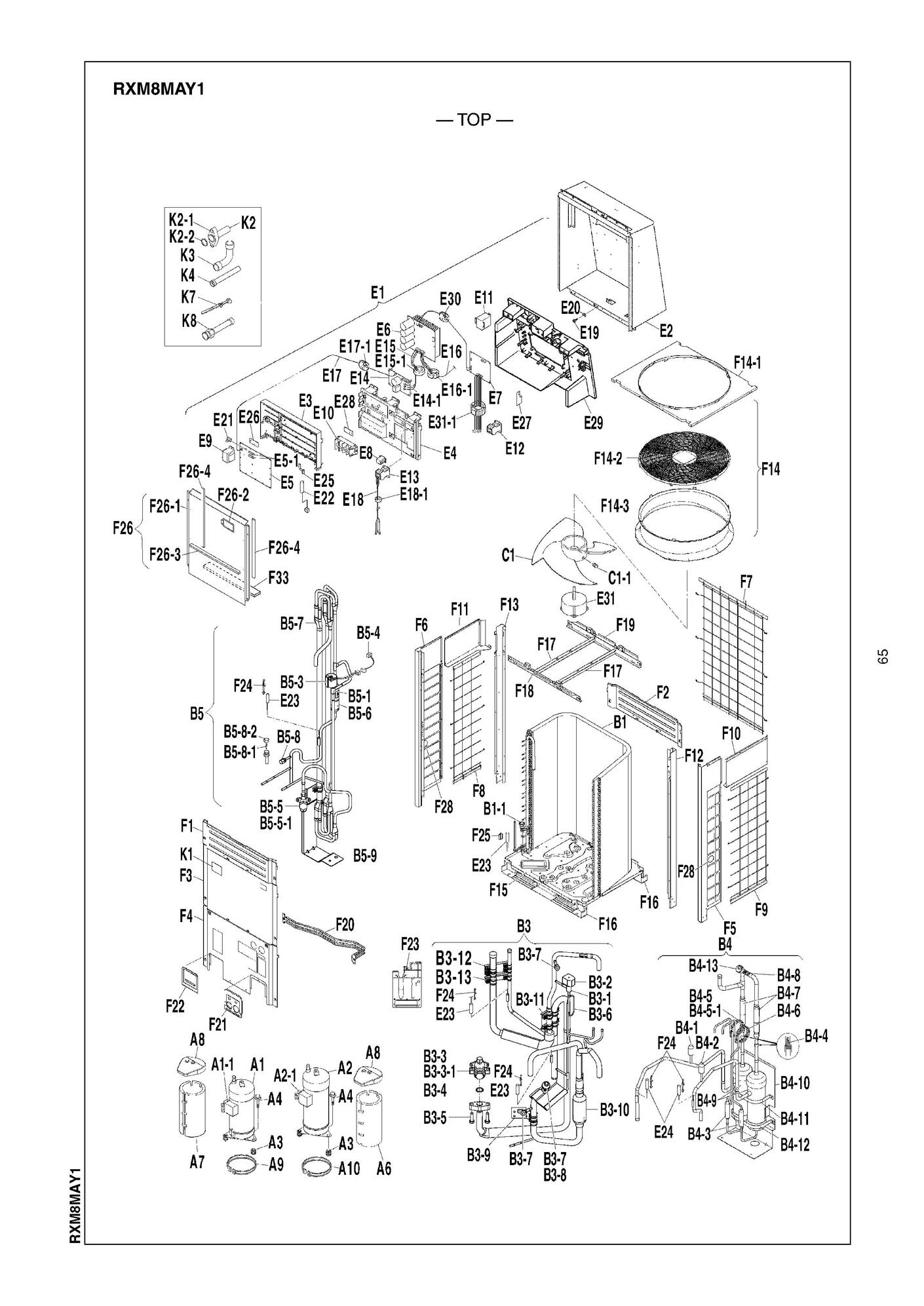

| Photo | Position vue éclatée | Article | Référence fabricant | Disponibilité et prix | |
|
| A1 page 1 | Scroll compressor (inv.) | Daikin Réf fabricant: 1445079 | avec délai sur devis | |
|
| A1-1 page 1 | Couvercle bornier | Daikin | ± 3 jours ouvrés 12,19 € TTC | |
|
| A10 page 1 | Crankcase heater | Daikin Réf fabricant: 1440081 | avec délai sur devis | |
|
| A2 page 1 | Scroll compressor (std) | Daikin Réf fabricant: 1445093 | avec délai sur devis | |
|
| A2-1 page 1 | Couvercle bornier | Daikin | ± 3 jours ouvrés 12,19 € TTC | |
|
| A3 page 1 | Vibration isolator | Daikin Réf fabricant: 1278109 | avec délai sur devis | |
|
| A4 page 1 | Mounting bolt/ compressor | Daikin Réf fabricant: 1625318 | avec délai sur devis | |
|
| A6 page 1 | Sound insulator/ compressor | Daikin Réf fabricant: 1858327 | avec délai sur devis | |
|
| A7 page 1 | Sound insulator/ compressor | Daikin Réf fabricant: 1859863 | avec délai sur devis | |
|
| A8 page 1 | Sound insulator/ compressor | Daikin Réf fabricant: 1433052 | avec délai sur devis | |
|
| A9 page 1 | Resistance de carter pour inverter rxyq1 | Daikin | ± 3 jours ouvrés 104,11 € TTC | |
|
| B1 page 1 | Cross-fin condenser assy. | Daikin Réf fabricant: 1623189 | avec délai sur devis | |
|
| B1-1 page 1 | Distributor assy. | Daikin Réf fabricant: 1625325 | avec délai sur devis | |
|
| B3 page 1 | Refrigerant pipe assy. | Daikin Réf fabricant: _ | avec délai sur devis | |
|
| B3-1 page 1 | Corps eletrovanne gaz chaud vpv-603 rxyq | Daikin | ± 3 jours ouvrés 96,19 € TTC | |
|
| B3-10 page 1 | Muffler | Daikin Réf fabricant: 1572306 | avec délai sur devis | |
|
| B3-11 page 1 | Mounting plate | Daikin Réf fabricant: 1625349 | avec délai sur devis | |
|
| B3-12 page 1 | Mounting plate assy. | Daikin Réf fabricant: 1581076 | avec délai sur devis | |
|
| B3-13 page 1 | Mounting plate | Daikin Réf fabricant: 1860700 | avec délai sur devis | |
|
| B3-2 page 1 | Coil/ solenoid valve (hot gas) | Daikin Réf fabricant: 1440771 | avec délai sur devis | |
|
| B3-3 page 1 | Gas stop valve assy. | Daikin Réf fabricant: _ | avec délai sur devis | |
|
| B3-3-1 page 1 | Stop valve (gas line) | Daikin Réf fabricant: 1475614 | avec délai sur devis | |
|
| B3-4 page 1 | Joint torique ta31011-17 | Daikin | ± 3 jours ouvrés 13,26 € TTC | |
|
| B3-5 page 1 | Ecrou m10 4sa02021-35 | Daikin | ± 3 jours ouvrés sur devis | |
|
| B3-6 page 1 | Tube capillaire 4p113023-1 | Daikin | ± 3 jours ouvrés 38,88 € TTC | |
|
| B3-7 page 1 | Gauge joint with check valve | Daikin Réf fabricant: 292637 | avec délai sur devis | |
|
| B3-8 page 1 | Low pressure sensor | Daikin Réf fabricant: 1385627 | avec délai sur devis | |
|
| B3-9 page 1 | Set plate/ ref. pipe | Daikin Réf fabricant: 1625363 | avec délai sur devis | |
|
| B4 page 1 | Discharge pipe assy. | Daikin Réf fabricant: _ | avec délai sur devis | |
|
| B4-1 page 1 | High pressure switch | Daikin Réf fabricant: 1455526 | avec délai sur devis | |
|
| B4-10 page 1 | Set plate/ ref. pipe | Daikin Réf fabricant: 1631508 | avec délai sur devis | |
|
| B4-11 page 1 | Fixing band (1) ref. piping | Daikin Réf fabricant: 1433230 | avec délai sur devis | |
|
| B4-12 page 1 | Fixing band (2) ref. piping | Daikin Réf fabricant: 1433254 | avec délai sur devis | |
|
| B4-13 page 1 | High pressure sensor | Daikin Réf fabricant: 1385610 | avec délai sur devis | |
|
| B4-2 page 1 | High pressure switch | Daikin Réf fabricant: 1455533 | avec délai sur devis | |
|
| B4-3 page 1 | Refrigerant filter | Daikin Réf fabricant: 232005 | avec délai sur devis | |
|
| B4-4 page 1 | Strainer (for ref.) | Daikin Réf fabricant: 1278161 | avec délai sur devis | |
|
| B4-5 page 1 | Tube capillaire 4p109600-1 | Daikin | ± 3 jours ouvrés 58,27 € TTC | |
|
| B4-5-1 page 1 | Capillary tube | Daikin Réf fabricant: 0420534 | avec délai sur devis | |
|
| B4-6 page 1 | Tube capillaire 3,2x1,2x1120 4p108236 | Daikin | ± 3 jours ouvrés 72,47 € TTC | |
|
| B4-7 page 1 | Check valve | Daikin Réf fabricant: 1225220 | avec délai sur devis | |
|
| B4-8 page 1 | Gauge joint with check valve | Daikin Réf fabricant: 292637 | avec délai sur devis | |
|
| B4-9 page 1 | Separateur d huile 3p114212-1 | Daikin | ± 3 jours ouvrés sur devis | |
|
| B5 page 1 | Liquid pipe assy. | Daikin Réf fabricant: _ | avec délai sur devis | |
|
| B5-1 page 1 | Body/ electronic exp. valve | Daikin Réf fabricant: 0042732 | avec délai sur devis | |
|
| B5-3 page 1 | Coil/ electronic exp. valve | Daikin Réf fabricant: 1318014 | avec délai sur devis | |
|
| B5-4 page 1 | Lead wire/ electronic exp. valve | Daikin Réf fabricant: 1434877 | avec délai sur devis | |
|
| B5-5 page 1 | Liquid stop valve assy. | Daikin Réf fabricant: _ | avec délai sur devis | |
|
| B5-5-1 page 1 | Stop valve (liquid line) | Daikin Réf fabricant: 1668586 | avec délai sur devis | |
|
| B5-6 page 1 | Refrigerant filter | Daikin Réf fabricant: 232002 | avec délai sur devis | |
|
| B5-7 page 1 | Double tube echangeur 3p107752-1 | Daikin | ± 3 jours ouvrés 643,06 € TTC | |
|
| B5-8 page 1 | Charge hose assy. | Daikin Réf fabricant: 297130 | avec délai sur devis | |
|
| B5-8-1 page 1 | Centre de vanne port service r18>45d r | Daikin | obsolète | |
|
| B5-8-2 page 1 | Valve cap | Daikin Réf fabricant: 0038827 | avec délai sur devis | |
|
| B5-9 page 1 | Pipe fixing plate | Daikin Réf fabricant: _ | avec délai sur devis | |
|
| C1 page 1 | Fan blade | Daikin Réf fabricant: 1398630 | avec délai sur devis | |
|
| C1-1 page 1 | Vis m10 x 12 fixation helice | Daikin | ± 3 jours ouvrés sur devis | |
|
| E1 page 1 | Electric components assy. | Daikin Réf fabricant: _ | avec délai sur devis | |
|
| E10 page 1 | Bornier de raccordement electrique | Daikin | ± 3 jours ouvrés sur devis | |
|
| E11 page 1 | Reacteur | Daikin | ± 3 jours ouvrés 98,30 € TTC | |
|
| E12 page 1 | Contacteur k1m rsxyp serie l | Daikin | ± 3 jours ouvrés sur devis | |
|
| E13 page 1 | Magnetic contactor clk26j-p6 | Daikin | ± 3 jours ouvrés 164,98 € TTC | |
|
| E14 page 1 | Platine filt. a4p fn339-y-1 3p105163-1 | Daikin | ± 3 jours ouvrés 405,47 € TTC | |
|
| E14-1 page 1 | Fusible 250v 5a | Daikin | obsolète | |
|
| E15 page 1 | Wire harness assy. | Daikin Réf fabricant: 1442948 | avec délai sur devis | |
|
| E15-1 page 1 | Filtre anti parasite ligne comp | Daikin | ± 3 jours ouvrés sur devis | |
|
| E16 page 1 | Wire harness assy. | Daikin Réf fabricant: 1625387 | avec délai sur devis | |
|
| E16-1 page 1 | Filtre anti parasite ligne comp | Daikin | ± 3 jours ouvrés sur devis | |
|
| E17 page 1 | Wire harness assy. | Daikin Réf fabricant: 1442607 | avec délai sur devis | |
|
| E17-1 page 1 | Filtre de ligne 3p108113-1 | Daikin | ± 3 jours ouvrés sur devis | |
|
| E18 page 1 | Wire harness assy. (comp.) | Daikin Réf fabricant: 1442621 | avec délai sur devis | |
|
| E18-1 page 1 | Filtre anti parasite ligne comp | Daikin | ± 3 jours ouvrés sur devis | |
|
| E19 page 1 | Grounding terminal | Daikin Réf fabricant: 0807148 | avec délai sur devis | |
|
| E2 page 1 | Switch box assy. | Daikin Réf fabricant: 1631515 | avec délai sur devis | |
|
| E20 page 1 | Cup washer | Daikin Réf fabricant: 0665786 | avec délai sur devis | |
|
| E21 page 1 | Connector/ short circuit | Daikin Réf fabricant: 0654584 | avec délai sur devis | |
|
| E22 page 1 | Thermistor (for outdoor air) | Daikin Réf fabricant: 0368061 | avec délai sur devis | |
|
| E23 page 1 | Thermistor assy. | Daikin Réf fabricant: 1838998 | avec délai sur devis | |
|
| E24 page 1 | Thermistor assy. | Daikin Réf fabricant: 1442652 | avec délai sur devis | |
|
| E25 page 1 | Support sonde 4pa28895-1 | Daikin | ± 3 jours ouvrés sur devis | |
|
| E26 page 1 | Mounting plate (1) | Daikin Réf fabricant: 1435027 | avec délai sur devis | |
|
| E27 page 1 | Fixing plate/ ref. piping | Daikin Réf fabricant: 1435003 | avec délai sur devis | |
|
| E28 page 1 | Mounting plate | Daikin Réf fabricant: 1613339 | avec délai sur devis | |
|
| E29 page 1 | Bottom/ switch box | Daikin Réf fabricant: 1577495 | avec délai sur devis | |
|
| E3 page 1 | Set plate/ control devices (t) | Daikin Réf fabricant: 1859887 | avec délai sur devis | |
|
| E30 page 1 | Filtre de ligne 3p108113-1 | Daikin | ± 3 jours ouvrés sur devis | |
|
| E31 page 1 | Fan motor | Daikin Réf fabricant: 1424173 | avec délai sur devis | |
|
| E31-1 page 1 | Filtre de ligne 3p108113-1 | Daikin | ± 3 jours ouvrés sur devis | |
|
| E4 page 1 | Set plate/ control devices (b) | Daikin Réf fabricant: 1434916 | avec délai sur devis | |
|
| E5 page 1 | Printed circuit assy. | Daikin Réf fabricant: 1836240 | avec délai sur devis | |
|
| E5-1 page 1 | Fusible platine electro 10a | Daikin | obsolète | |
|
| E6 page 1 | Printed circuit (inverter) | Daikin Réf fabricant: 1439485 | avec délai sur devis | |
|
| E7 page 1 | Printed circuit (fan inverter) | Daikin Réf fabricant: 1424337 | avec délai sur devis | |
|
| E8 page 1 | Printed circuit (current sensor) | Daikin Réf fabricant: 1603015 | avec délai sur devis | |
|
| E9 page 1 | Transfo tr33h20r4 3ea74055-2 | Daikin | ± 3 jours ouvrés 101,35 € TTC | |
|
| F1 page 1 | Front plate (upper) | Daikin Réf fabricant: 1625394 | avec délai sur devis | |
|
| F10 page 1 | Side plate (right upper) | Daikin Réf fabricant: 1625419 | avec délai sur devis | |
|
| F11 page 1 | Side plate (left upper) | Daikin Réf fabricant: 1625426 | avec délai sur devis | |
|
| F12 page 1 | Support (rear right) | Daikin Réf fabricant: 1625433 | avec délai sur devis | |
|
| F13 page 1 | Support (rear left) | Daikin Réf fabricant: 1625440 | avec délai sur devis | |
|
| F14 page 1 | Air discharge grille assy. | Daikin Réf fabricant: 1439269 | avec délai sur devis | |
|
| F14-1 page 1 | Top plate | Daikin Réf fabricant: 1435438 | avec délai sur devis | |
|
| F14-2 page 1 | Air discharge grille | Daikin Réf fabricant: 1435452 | avec délai sur devis | |
|
| F14-3 page 1 | Volute reyq12m | Daikin | ± 3 jours ouvrés 531,30 € TTC | |
|
| F15 page 1 | Bottom frame | Daikin Réf fabricant: 1792636 | avec délai sur devis | |
|
| F16 page 1 | Mounting leg | Daikin Réf fabricant: 1792580 | avec délai sur devis | |
|
| F17 page 1 | Set plate/ fan motor | Daikin Réf fabricant: 1631522 | avec délai sur devis | |
|
| F18 page 1 | Stay (upper) | Daikin Réf fabricant: 1631539 | avec délai sur devis | |
|
| F19 page 1 | Stay (upper) | Daikin Réf fabricant: 1631546 | avec délai sur devis | |
|
| F2 page 1 | Front plate (upper) | Daikin Réf fabricant: 1625402 | avec délai sur devis | |
|
| F20 page 1 | Stay (lower) | Daikin Réf fabricant: 1631553 | avec délai sur devis | |
|
| F21 page 1 | Cover/ stop valve | Daikin Réf fabricant: 1625527 | avec délai sur devis | |
|
| F22 page 1 | Cache vanne reyq10m7w1b | Daikin | ± 3 jours ouvrés 16,60 € TTC | |
|
| F23 page 1 | Set plate/ stop valve | Daikin Réf fabricant: 1631560 | avec délai sur devis | |
|
| F24 page 1 | Support sonde 4pa38890-1 | Daikin | obsolète | |
|
| F25 page 1 | Support sonde 4pa18309-3 | Daikin | ± 3 jours ouvrés sur devis | |
|
| F26 page 1 | Cover assy./ switch box | Daikin Réf fabricant: 1581160 | avec délai sur devis | |
|
| F26-1 page 1 | Cover/ switch box | Daikin Réf fabricant: 1577503 | avec délai sur devis | |
|
| F26-2 page 1 | Inspection hole | Daikin Réf fabricant: 1287778 | avec délai sur devis | |
|
| F26-3 page 1 | Sealing material | Daikin Réf fabricant: _ | avec délai sur devis | |
|
| F28 page 1 | Passe tuyauterie od65 4pa24821-2 | Daikin | ± 3 jours ouvrés sur devis | |
|
| F3 page 1 | Front plate (lower) | Daikin Réf fabricant: 1432220 | avec délai sur devis | |
|
| F33 page 1 | Sealing material | Daikin Réf fabricant: 1762301 | avec délai sur devis | |
|
| F4 page 1 | Tôle avant 1p104142-2 | Daikin | ± 3 jours ouvrés 170,63 € TTC | |
|
| F5 page 1 | Grille verticale droite vrv ii | Daikin | ± 3 jours ouvrés 200,88 € TTC | |
|
| F6 page 1 | Side plate (left) | Daikin Réf fabricant: 1435306 | avec délai sur devis | |
|
| F7 page 1 | Grille protection condenseur arriere vrv | Daikin | ± 3 jours ouvrés 182,88 € TTC | |
|
| F8 page 1 | Grille protection gauche 3p105443-1 | Daikin | ± 3 jours ouvrés 116,80 € TTC | |
|
| F9 page 1 | Grille protection condenseur droit vrv i | Daikin | ± 3 jours ouvrés 127,75 € TTC | |
|
| K1 page 1 | Etiquette 3p107199-1 | Daikin | ± 3 jours ouvrés sur devis | |
|
| K2 page 1 | Attached pipe (1) | Daikin Réf fabricant: 1442809 | avec délai sur devis | |
|
| K2-1 page 1 | Bride raccordement ligne gaz ni40054-2 | Daikin | ± 3 jours ouvrés sur devis | |
|
| K2-2 page 1 | Joint vanne mi40053-12/d30xd23xt0. | Daikin | obsolète | |
|
| K3 page 1 | Elbow joint | Daikin Réf fabricant: 1442816 | avec délai sur devis | |
|
| K4 page 1 | Attached pipe (3) | Daikin Réf fabricant: 1442878 | avec délai sur devis | |
|
| K7 page 1 | Clip/ wire harness | Daikin Réf fabricant: 0650366 | avec délai sur devis | |
|
| K8 page 1 | Auxiliary pipe assy. | Daikin Réf fabricant: 1864618 | avec délai sur devis | |
