Unité externe Daikin RXM10MBY1S

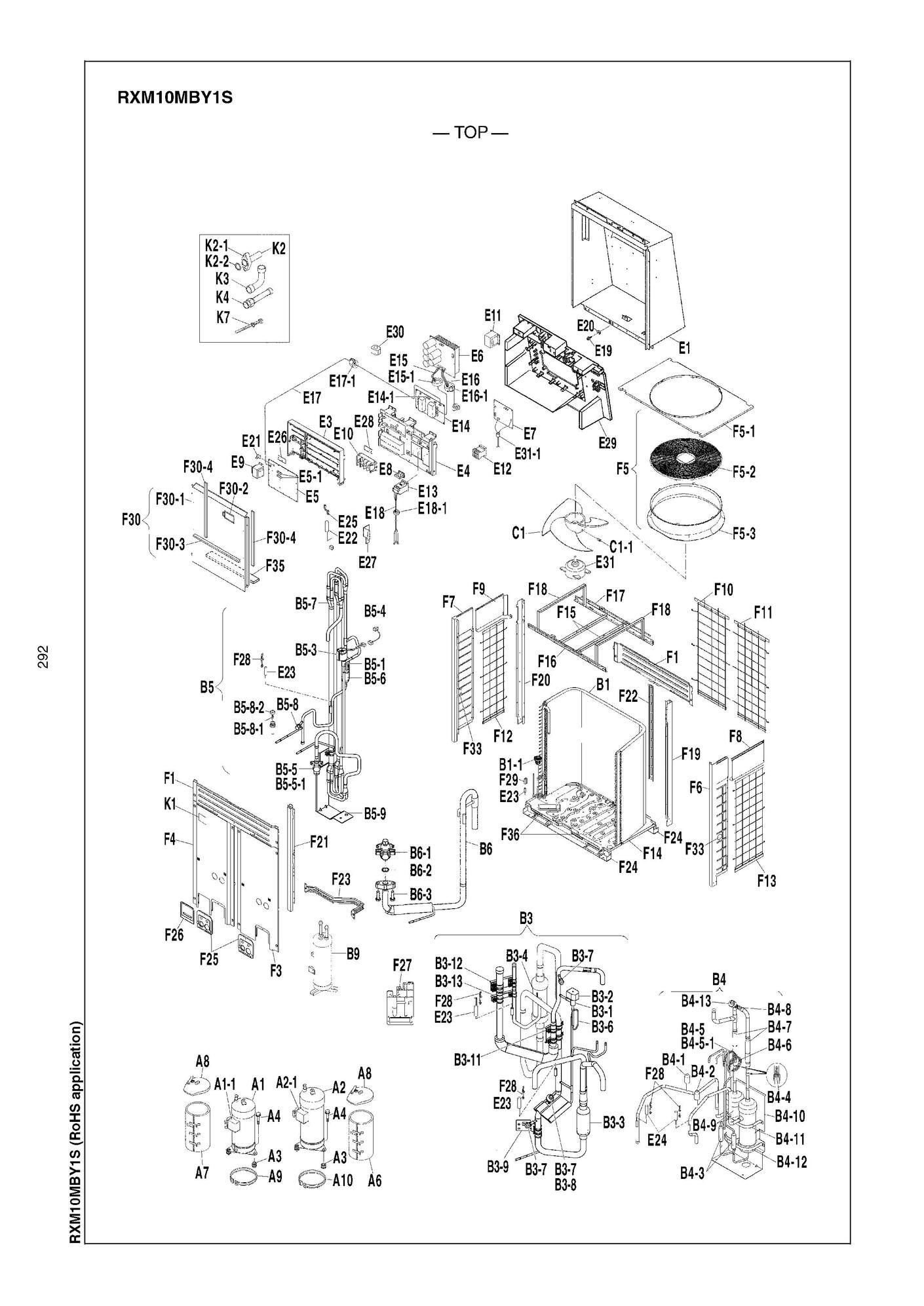

page 1
Pièces détachées Unité externe Daikin RXM10MBY1S chez Pièces Express


Référence fabricant
Position Schéma
1445079 Scroll compressor (inv.) JT1FBVDKTYR@P3 A1
1685264 Couvercle bornier A1-1
144008J Resistance de carter standard rxyq10my1b 240V 33W A10
1445093 Scroll compressor (std) JT170FBKYE@P3 A2
1685264 Couvercle bornier A2-1
127810J Silent bloc 4p082917-1 A3
162531J Boulon de fixation 4p158863-1 A4
1858327 Sound insulator/ compressor A6
1859863 Sound insulator/ compressor A7
143305J Isolation compresseur 3p108632-1 A8
144007J Resistance carter e1hc rxyq-m 240V 33W A9
162319J Cross-fin condenser assy. B1
1625471 Distributor assy. B1-1
_ Refrigerant pipe assy. B3
141152J R* corps electrovanne 3sa52043-16 VPV-603D B3-1
1625349 Mounting plate B3-11
151189J Plaque de montage 4p129253-1 B3-12
1860700 Mounting plate B3-13
144074J R* bobine electrovanne y6s 3sa52043-13 AC200V NEV-MOAJ609C1 B3-2
070539J Filtre tuyauterie ex0705398 B3-3
KG99014 Filter assy. B3-4
1433108 Tube capillaire 4p113023-1 OD3.2X ID1.8X L200 B3-6
292637J Gauge joint with check valve VCG2SA 1/4B D6.4X L55 B3-7
1445101 Low pressure sensor LEAD WIRE L=2000MM 200NH4-L1 B3-8
162536J Set plate/ ref. pipe B3-9
_ Discharge pipe assy. B4
145554J Pressostat hp reyp8k 3p116717-1 L1600 PS80-11-0854 B4-1
1631508 Set plate/ ref. pipe B4-10
143323J Fixing band (1) ref. piping B4-11
143325J Fixing band (2) ref. piping B4-12
151134J Transducteur pression ex1511332/1511349 L=2000 200NH4-H3 B4-13
145554J Pressostat hp reyp8k 3p116717-1 L1600 PS80-11-0854 B4-2
232005J Filtre ligne compr.fi 222 r3269031-7 FI-222 1/4B D6.4CUT B4-3
127816J Filtre tuyauterie 4p074225-1 200MESH B4-4
1433184 Tube capillaire 4p109600-1 B4-5
0420534 Capillary tube OD3.2X ID1.2X L900 B4-5-1
1433191 Tube capillaire 3,2x1,2x1120 4p108236 OD3.2X ID1.2X L1120 B4-6
122522J Clapet anti retour sur refoulemant rxyq- LCV-5 B4-7
292637J Gauge joint with check valve VCG2SA 1/4B D6.4X L55 B4-8
1469789 Separateur d huile 3p114212-1 B4-9
_ Liquid pipe assy. B5
1442847 Corps d electrovanne EDM-B252DM-1 2.5TON B5-1
131801J Bobine de detendeur ex1318014 EBM-MD12DM-17 L=1500 B5-3
143487J Cable de liaison detendeur y1e B5-4
_ Liquid stop valve assy. B5-5
148110J Stop valve (liquid line) VSAM4SFC B5-5-1
232002J Filtre refrigerant fi333 r3269032-1 FI-333 B5-6
1433278 Double tube echangeur 3p107752-1 B5-7
297130J Check valve vcs2s 3sa58020-1 ex297130 VCS2S D6.4X L49 B5-8
266110 Centre de vanne port service r18>45d r B5-8-1
003882J Bouchon prise de pression B5-8-2
_ Pipe fixing plate B5-9
_ Refrigerant pipe assy. B6
147562J Stop valve (gas line) B6-1
1093221 Joint torique ta31011-17 POR-P24 B6-2
097600J Ecrou m10 M10 B6-3
4001041 Accumulator assy. B9
139863J Helice rxyq-m ex1398630 p70k-11s P70K11S C1
0571780 Vis m10 x 12 fixation helice M10X 12 C1-1
1631515 Switch box assy. E1
070681J Bornier de raccordement ex0706810 DT100-4P 600V 100A (L1-L3/N) E10
144211J Reacteur RD1645(A) E11
071350J R* contacteur clk-15j20-p6 CLK-15J20-P6 AC 220-240V E12
138597J R* contacteur clk26j-p6 3sa42266 CLK-26J-P6 AC 220-240V E13
144212J Platine filt. fn339-y-1 3p105163-1 FN339-Y-1 E14
044543J Fusible 250v 5a ex0445432/670223 5A 250V D5.2X L20 E14-1
144294J Cable de liaison E15
064527J Filtre de ligne 3pa56685-1 r47/27/15a-d R47/27/15(A) MA055 E15-1
157231J Wire harness assy. (comp.) E16
064527J Filtre de ligne 3pa56685-1 r47/27/15a-d R47/27/15(A) MA055 E16-1
144260J Cable 4p113476-1 E17
1420289 Filtre de ligne 3p108113-1 KRCBC261329B E17-1
144262J Cable de liaison 3p113384-1 E18
064527J Filtre de ligne 3pa56685-1 r47/27/15a-d R47/27/15(A) MA055 E18-1
080714J Vis m8 x 16 4pa52362-16 M8X 16 E19
066578J Rondelle 4pa50120 E20
0654584 Connector/ short circuit E21
0368061 Thermistor (for outdoor air) ST8603-4 L=800 E22
1838981 Thermistor assy. 1SET=3PCS. ST8604A/ST8604A/ST8602A E23
144266J Ensemble sondes r3-1,2t 3p108581-4 1SET=2PCS. ST8606/ST8606 E24
0317498 Support sonde 4pa28895-1 E25
143502J Mounting plate (1) E26
143500J Fixing plate/ ref. piping E27
161333J Mounting plate E28
1577495 Bottom/ switch box E29
1859887 Set plate/ control devices (t) E3
1420289 Filtre de ligne 3p108113-1 KRCBC261329B E30
142417J Moteur ventilation rxyq10m DMSB18P80DK2 3PH 8P 750W E31
1420289 Filtre de ligne 3p108113-1 KRCBC261329B E31-1
1434916 Set plate/ control devices (b) E4
1905944 Printed circuit assy. (control) EB08102 E5
003065J Fusible platine 10a 10A 250V D5.2X L20 E5-1
143948J Platine inverter pc0208-1 2p105162-1 PC0208-1 E6
142433J Printed circuit (fan inverter) PC0209-2 E7
160301J Controleur intensite eb0292b rx(y)q-m/p EB0292A E8
142425J R*transformateur tr33h20r4 3ea74055-2 TR33H20R4-2R E9
1625495 Front plate (upper) F1
1442753 Grille protection droit 3p110066-1 F10
1442746 Grille protection ar. gauche 3p110064-1 F11
1435515 Grille protection gauche 3p105443-1 F12
1435539 Grille protection condenseur droit vrv i F13
1791392 Bottom frame F14
1631522 Set plate/ fan motor F15
1631609 Stay (upper) F16
1631616 Stay (upper) F17
1631623 Stay (top plate) F18
162543J Support (rear right) F19
162544J Support (rear left) F20
162550J Support (central) F21
163163J Support (rear central) F22
163164J Stay (lower) F23
1791493 Mounting leg F24
162552J Capot 3pn06506-1 F25
1433348 Cache vanne reyq10m7w1b F26
1631560 Set plate/ stop valve F27
0423968 Support sonde 4pa38890-1 F28
0211095 Support sonde 4pa18309-3 F29
144270J Tôle avant 1p104069-1 F3
158116J Cover assy./ switch box F30
157750J Cover/ switch box F30-1
1287778 Inspection hole F30-2
4001042 Sealing material 445X 20X 10 F30-3
4001043 Sealing material 520X 10X T5 F30-4
0219873 Passe tuyauterie od65 4pa24821-2 D65(IVORY WHITE) F33
1762301 Sealing material 440X 60X T15 F35
144225J Seal plate 190X 20X T3 F36
144219J Tôle avant 1p104069-2 F4
143930J Tole de dessus 3p110324-5 F5
1458075 Tole de dessus reyq12m F5-1
1435452 Air discharge grille F5-2
1435476 Volute reyq12m F5-3
143528J Plaque laterale droite 1p104014-1 F6
143530J Plaque laterale gauche F7
1625419 Side plate (right upper) F8
1625426 Side plate (left upper) F9
1442311 Etiquette 3p107199-1 K1
1442809 Attached pipe (1) D28.6CUT K2
261104 Bride raccordement ligne gaz ni40054-2 VSH22 D25.4CUT K2-1
0132279 Joint vanne mi40053-12/d30xd23xt0. VSH22 OD30X ID23X T0.8 K2-2
1442816 Elbow joint D28.6CUT K3
1442878 Attached pipe (3) D28.6CUT K4
0650366 Clip/ wire harness K7


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité externe Daikin RXM10MBY1S



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
A1 page 1 Scroll compressor (inv.)

Daikin
Réf fabricant: 1445079
avec délai
sur devis
Couvercle bornier Daikin 1685264
A1-1 page 1 Couvercle bornier
Code article PEX: 441905
Daikin
Réf fabricant: 1685264
± 3 jours ouvrés
11,65 € TTC
Resistance de carter standard rxyq10my1b Daikin 144008J
A10 page 1 Resistance de carter standard rxyq10my1b
Code article PEX: 440285
Daikin
Réf fabricant: 144008J
± 3 jours ouvrés
109,84 € TTC
A2 page 1 Scroll compressor (std)

Daikin
Réf fabricant: 1445093
avec délai
sur devis
Couvercle bornier Daikin 1685264
A2-1 page 1 Couvercle bornier
Code article PEX: 441905
Daikin
Réf fabricant: 1685264
± 3 jours ouvrés
11,65 € TTC
Silent bloc 4p082917-1 Daikin 127810J
A3 page 1 Silent bloc 4p082917-1
Code article PEX: 439011
Daikin
Réf fabricant: 127810J
± 3 jours ouvrés
14,68 € TTC
Boulon de fixation 4p158863-1 Daikin 162531J
A4 page 1 Boulon de fixation 4p158863-1
Code article PEX: 441487
Daikin
Réf fabricant: 162531J
± 3 jours ouvrés
10,09 € TTC
A6 page 1 Sound insulator/ compressor

Daikin
Réf fabricant: 1858327
avec délai
sur devis
A7 page 1 Sound insulator/ compressor

Daikin
Réf fabricant: 1859863
avec délai
sur devis
Isolation compresseur 3p108632-1 Daikin 143305J
A8 page 1 Isolation compresseur 3p108632-1
Code article PEX: 440224
Daikin
Réf fabricant: 143305J
± 3 jours ouvrés
79,81 € TTC
Resistance carter e1hc rxyq-m Daikin 144007J
A9 page 1 Resistance carter e1hc rxyq-m
Code article PEX: 440284
Daikin
Réf fabricant: 144007J
± 3 jours ouvrés
85,63 € TTC
B1 page 1 Cross-fin condenser assy.

Daikin
Réf fabricant: 162319J
avec délai
sur devis
B1-1 page 1 Distributor assy.

Daikin
Réf fabricant: 1625471
avec délai
sur devis
B3 page 1 Refrigerant pipe assy.

Daikin
Réf fabricant: _
avec délai
sur devis
R* corps electrovanne 3sa52043-16 Daikin 141152J
B3-1 page 1 R* corps electrovanne 3sa52043-16
Code article PEX: 440062
Daikin
Réf fabricant: 141152J
± 3 jours ouvrés
86,93 € TTC
B3-11 page 1 Mounting plate

Daikin
Réf fabricant: 1625349
avec délai
sur devis
Plaque de montage 4p129253-1 Daikin 151189J
B3-12 page 1 Plaque de montage 4p129253-1
Code article PEX: 440803
Daikin
Réf fabricant: 151189J
± 3 jours ouvrés
56,84 € TTC
B3-13 page 1 Mounting plate

Daikin
Réf fabricant: 1860700
avec délai
sur devis
R* bobine electrovanne y6s 3sa52043-13 Daikin 144074J
B3-2 page 1 R* bobine electrovanne y6s 3sa52043-13
Code article PEX: 440290
Daikin
Réf fabricant: 144074J
± 3 jours ouvrés
100,78 € TTC
Filtre tuyauterie ex0705398 Daikin 070539J
B3-3 page 1 Filtre tuyauterie ex0705398
Code article PEX: 436180
Daikin
Réf fabricant: 070539J
± 3 jours ouvrés
138,78 € TTC
B3-4 page 1 Filter assy.

Daikin
Réf fabricant: KG99014
avec délai
sur devis
Tube capillaire 4p113023-1 Daikin 1433108
B3-6 page 1 Tube capillaire 4p113023-1
Code article PEX: 440226
Daikin
Réf fabricant: 1433108
± 3 jours ouvrés
38,94 € TTC
B3-7 page 1 Gauge joint with check valve

Daikin
Réf fabricant: 292637J
avec délai
sur devis
B3-8 page 1 Low pressure sensor

Daikin
Réf fabricant: 1445101
avec délai
sur devis
B3-9 page 1 Set plate/ ref. pipe

Daikin
Réf fabricant: 162536J
avec délai
sur devis
B4 page 1 Discharge pipe assy.

Daikin
Réf fabricant: _
avec délai
sur devis
Pressostat hp reyp8k 3p116717-1 Daikin 145554J
B4-1 page 1 Pressostat hp reyp8k 3p116717-1
Code article PEX: 440402
Daikin
Réf fabricant: 145554J
± 3 jours ouvrés
102,14 € TTC
B4-10 page 1 Set plate/ ref. pipe

Daikin
Réf fabricant: 1631508
avec délai
sur devis
B4-11 page 1 Fixing band (1) ref. piping

Daikin
Réf fabricant: 143323J
avec délai
sur devis
B4-12 page 1 Fixing band (2) ref. piping

Daikin
Réf fabricant: 143325J
avec délai
sur devis
Transducteur pression ex1511332/1511349 Daikin 151134J
B4-13 page 1 Transducteur pression ex1511332/1511349
Code article PEX: 440789
Daikin
Réf fabricant: 151134J
± 3 jours ouvrés
332,65 € TTC
Pressostat hp reyp8k 3p116717-1 Daikin 145554J
B4-2 page 1 Pressostat hp reyp8k 3p116717-1
Code article PEX: 440402
Daikin
Réf fabricant: 145554J
± 3 jours ouvrés
102,14 € TTC
Filtre ligne compr.fi 222 r3269031-7 Daikin 232005J
B4-3 page 1 Filtre ligne compr.fi 222 r3269031-7
Code article PEX: 445281
Daikin
Réf fabricant: 232005J
± 3 jours ouvrés
53,15 € TTC
Filtre tuyauterie 4p074225-1 Daikin 127816J
B4-4 page 1 Filtre tuyauterie 4p074225-1
Code article PEX: 439014
Daikin
Réf fabricant: 127816J
± 3 jours ouvrés
41,63 € TTC
Tube capillaire 4p109600-1 Daikin 1433184
B4-5 page 1 Tube capillaire 4p109600-1
Code article PEX: 440229
Daikin
Réf fabricant: 1433184
± 3 jours ouvrés
58,40 € TTC
B4-5-1 page 1 Capillary tube

Daikin
Réf fabricant: 0420534
avec délai
sur devis
Tube capillaire 3,2x1,2x1120 4p108236 Daikin 1433191
B4-6 page 1 Tube capillaire 3,2x1,2x1120 4p108236
Code article PEX: 440231
Daikin
Réf fabricant: 1433191
± 3 jours ouvrés
72,59 € TTC
Clapet anti retour sur refoulemant rxyq- Daikin 122522J
B4-7 page 1 Clapet anti retour sur refoulemant rxyq-
Code article PEX: 438727
Daikin
Réf fabricant: 122522J
± 3 jours ouvrés
159,55 € TTC
B4-8 page 1 Gauge joint with check valve

Daikin
Réf fabricant: 292637J
avec délai
sur devis
Separateur d huile 3p114212-1 Daikin 1469789
B4-9 page 1 Separateur d huile 3p114212-1
Code article PEX: 440474
Daikin
Réf fabricant: 1469789
± 3 jours ouvrés
321,42 € TTC
B5 page 1 Liquid pipe assy.

Daikin
Réf fabricant: _
avec délai
sur devis
Corps d electrovanne Daikin 1442847
B5-1 page 1 Corps d electrovanne
Code article PEX: 440344
Daikin
Réf fabricant: 1442847
± 3 jours ouvrés
142,92 € TTC
Bobine de detendeur ex1318014 Daikin 131801J
B5-3 page 1 Bobine de detendeur ex1318014
Code article PEX: 439406
Daikin
Réf fabricant: 131801J
± 3 jours ouvrés
287,93 € TTC
Cable de liaison detendeur y1e Daikin 143487J
B5-4 page 1 Cable de liaison detendeur y1e
Code article PEX: 440240
Daikin
Réf fabricant: 143487J
± 3 jours ouvrés
52,85 € TTC
B5-5 page 1 Liquid stop valve assy.

Daikin
Réf fabricant: _
avec délai
sur devis
B5-5-1 page 1 Stop valve (liquid line)

Daikin
Réf fabricant: 148110J
avec délai
sur devis
Filtre refrigerant fi333 r3269032-1 Daikin 232002J
B5-6 page 1 Filtre refrigerant fi333 r3269032-1
Code article PEX: 445280
Daikin
Réf fabricant: 232002J
± 3 jours ouvrés
104,29 € TTC
Double tube echangeur 3p107752-1 Daikin 1433278
B5-7 page 1 Double tube echangeur 3p107752-1
Code article PEX: 679282
Daikin
Réf fabricant: 1433278
± 3 jours ouvrés
644,29 € TTC
Check valve vcs2s 3sa58020-1 ex297130 Daikin 297130J
B5-8 page 1 Check valve vcs2s 3sa58020-1 ex297130
Code article PEX: 445634
Daikin
Réf fabricant: 297130J
± 3 jours ouvrés
36,84 € TTC
Centre de vanne port service r18>45d r Daikin 266110
B5-8-1 page 1 Centre de vanne port service r18>45d r
Code article PEX: 445437
Daikin
Réf fabricant: 266110

obsolète

Bouchon prise de pression Daikin 003882J
B5-8-2 page 1 Bouchon prise de pression
Code article PEX: 433787
Daikin
Réf fabricant: 003882J
± 3 jours ouvrés
8,12 € TTC
B5-9 page 1 Pipe fixing plate

Daikin
Réf fabricant: _
avec délai
sur devis
B6-1 page 1 Stop valve (gas line)

Daikin
Réf fabricant: 147562J
avec délai
sur devis
Joint torique ta31011-17 Daikin 1093221
B6-2 page 1 Joint torique ta31011-17
Code article PEX: 437825
Daikin
Réf fabricant: 1093221
± 3 jours ouvrés
12,67 € TTC
Ecrou m10 Daikin 097600J
B6-3 page 1 Ecrou m10
Code article PEX: 437131
Daikin
Réf fabricant: 097600J
± 3 jours ouvrés
5,33 € TTC
B9 page 1 Accumulator assy.

Daikin
Réf fabricant: 4001041
avec délai
sur devis
Helice rxyq-m ex1398630 p70k-11s Daikin 139863J
C1 page 1 Helice rxyq-m ex1398630 p70k-11s
Code article PEX: 439958
Daikin
Réf fabricant: 139863J
± 3 jours ouvrés
425,38 € TTC
Vis m10 x 12 fixation helice Daikin 0571780
C1-1 page 1 Vis m10 x 12 fixation helice
Code article PEX: 435351
Daikin
Réf fabricant: 0571780
± 3 jours ouvrés
2,76 € TTC
E1 page 1 Switch box assy.

Daikin
Réf fabricant: 1631515
avec délai
sur devis
Bornier de raccordement ex0706810 Daikin 070681J
E10 page 1 Bornier de raccordement ex0706810
Code article PEX: 436186
Daikin
Réf fabricant: 070681J
± 3 jours ouvrés
152,72 € TTC
Reacteur Daikin 144211J
E11 page 1 Reacteur
Code article PEX: 440299
Daikin
Réf fabricant: 144211J
± 3 jours ouvrés
111,82 € TTC
R* contacteur clk-15j20-p6 Daikin 071350J
E12 page 1 R* contacteur clk-15j20-p6
Code article PEX: 436248
Daikin
Réf fabricant: 071350J
± 3 jours ouvrés
190,82 € TTC
R* contacteur clk26j-p6 3sa42266 Daikin 138597J
E13 page 1 R* contacteur clk26j-p6 3sa42266
Code article PEX: 439679
Daikin
Réf fabricant: 138597J
en stock
212,11 € TTC
Platine filt. fn339-y-1 3p105163-1 Daikin 144212J
E14 page 1 Platine filt. fn339-y-1 3p105163-1
Code article PEX: 440302
Daikin
Réf fabricant: 144212J
± 3 jours ouvrés
521,62 € TTC
Fusible 250v 5a ex0445432/670223 Daikin 044543J
E14-1 page 1 Fusible 250v 5a ex0445432/670223
Code article PEX: 435028
Daikin
Réf fabricant: 044543J
± 3 jours ouvrés
14,47 € TTC
Cable de liaison Daikin 144294J
E15 page 1 Cable de liaison
Code article PEX: 440346
Daikin
Réf fabricant: 144294J
± 3 jours ouvrés
246,11 € TTC
Filtre de ligne 3pa56685-1 r47/27/15a-d Daikin 064527J
E15-1 page 1 Filtre de ligne 3pa56685-1 r47/27/15a-d
Code article PEX: 435752
Daikin
Réf fabricant: 064527J
± 3 jours ouvrés
42,28 € TTC
E16 page 1 Wire harness assy. (comp.)

Daikin
Réf fabricant: 157231J
avec délai
sur devis
Filtre de ligne 3pa56685-1 r47/27/15a-d Daikin 064527J
E16-1 page 1 Filtre de ligne 3pa56685-1 r47/27/15a-d
Code article PEX: 435752
Daikin
Réf fabricant: 064527J
± 3 jours ouvrés
42,28 € TTC
Cable 4p113476-1 Daikin 144260J
E17 page 1 Cable 4p113476-1
Code article PEX: 440324
Daikin
Réf fabricant: 144260J
± 3 jours ouvrés
146,20 € TTC
Filtre de ligne 3p108113-1 Daikin 1420289
E17-1 page 1 Filtre de ligne 3p108113-1
Code article PEX: 440124
Daikin
Réf fabricant: 1420289
± 3 jours ouvrés
33,05 € TTC
Cable de liaison 3p113384-1 Daikin 144262J
E18 page 1 Cable de liaison 3p113384-1
Code article PEX: 440326
Daikin
Réf fabricant: 144262J
± 3 jours ouvrés
133,24 € TTC
Filtre de ligne 3pa56685-1 r47/27/15a-d Daikin 064527J
E18-1 page 1 Filtre de ligne 3pa56685-1 r47/27/15a-d
Code article PEX: 435752
Daikin
Réf fabricant: 064527J
± 3 jours ouvrés
42,28 € TTC
Vis m8 x 16 4pa52362-16 Daikin 080714J
E19 page 1 Vis m8 x 16 4pa52362-16
Code article PEX: 436522
Daikin
Réf fabricant: 080714J
± 3 jours ouvrés
10,74 € TTC
Rondelle 4pa50120 Daikin 066578J
E20 page 1 Rondelle 4pa50120
Code article PEX: 435936
Daikin
Réf fabricant: 066578J
± 3 jours ouvrés
6,13 € TTC
E21 page 1 Connector/ short circuit

Daikin
Réf fabricant: 0654584
avec délai
sur devis
E22 page 1 Thermistor (for outdoor air)

Daikin
Réf fabricant: 0368061
avec délai
sur devis
E23 page 1 Thermistor assy.

Daikin
Réf fabricant: 1838981
avec délai
sur devis
Ensemble sondes r3-1,2t 3p108581-4 Daikin 144266J
E24 page 1 Ensemble sondes r3-1,2t 3p108581-4
Code article PEX: 440331
Daikin
Réf fabricant: 144266J
± 3 jours ouvrés
143,36 € TTC
Support sonde 4pa28895-1 Daikin 0317498
E25 page 1 Support sonde 4pa28895-1
Code article PEX: 434553
Daikin
Réf fabricant: 0317498
± 3 jours ouvrés
19,66 € TTC
E26 page 1 Mounting plate (1)

Daikin
Réf fabricant: 143502J
avec délai
sur devis
E27 page 1 Fixing plate/ ref. piping

Daikin
Réf fabricant: 143500J
avec délai
sur devis
E28 page 1 Mounting plate

Daikin
Réf fabricant: 161333J
avec délai
sur devis
E29 page 1 Bottom/ switch box

Daikin
Réf fabricant: 1577495
avec délai
sur devis
E3 page 1 Set plate/ control devices (t)

Daikin
Réf fabricant: 1859887
avec délai
sur devis
Filtre de ligne 3p108113-1 Daikin 1420289
E30 page 1 Filtre de ligne 3p108113-1
Code article PEX: 440124
Daikin
Réf fabricant: 1420289
± 3 jours ouvrés
33,05 € TTC
Moteur ventilation rxyq10m Daikin 142417J
E31 page 1 Moteur ventilation rxyq10m
Code article PEX: 440175
Daikin
Réf fabricant: 142417J
± 3 jours ouvrés
854,86 € TTC
Filtre de ligne 3p108113-1 Daikin 1420289
E31-1 page 1 Filtre de ligne 3p108113-1
Code article PEX: 440124
Daikin
Réf fabricant: 1420289
± 3 jours ouvrés
33,05 € TTC
E4 page 1 Set plate/ control devices (b)

Daikin
Réf fabricant: 1434916
avec délai
sur devis
E5 page 1 Printed circuit assy. (control)

Daikin
Réf fabricant: 1905944
avec délai
sur devis
Fusible platine 10a Daikin 003065J
E5-1 page 1 Fusible platine 10a
Code article PEX: 433759
Daikin
Réf fabricant: 003065J
± 3 jours ouvrés
4,32 € TTC
Platine inverter pc0208-1 2p105162-1 Daikin 143948J
E6 page 1 Platine inverter pc0208-1 2p105162-1
Code article PEX: 440281
Daikin
Réf fabricant: 143948J
± 3 jours ouvrés
1 261,43 € TTC
E7 page 1 Printed circuit (fan inverter)

Daikin
Réf fabricant: 142433J
avec délai
sur devis
Controleur intensite eb0292b rx(y)q-m/p Daikin 160301J
E8 page 1 Controleur intensite eb0292b rx(y)q-m/p
Code article PEX: 441302
Daikin
Réf fabricant: 160301J
± 3 jours ouvrés
86,60 € TTC
R*transformateur tr33h20r4 3ea74055-2 Daikin 142425J
E9 page 1 R*transformateur tr33h20r4 3ea74055-2
Code article PEX: 440178
Daikin
Réf fabricant: 142425J
± 3 jours ouvrés
86,60 € TTC
F1 page 1 Front plate (upper)

Daikin
Réf fabricant: 1625495
avec délai
sur devis
Grille protection droit 3p110066-1 Daikin 1442753
F10 page 1 Grille protection droit 3p110066-1
Code article PEX: 440339
Daikin
Réf fabricant: 1442753
± 3 jours ouvrés
143,70 € TTC
Grille protection ar. gauche 3p110064-1 Daikin 1442746
F11 page 1 Grille protection ar. gauche 3p110064-1
Code article PEX: 440338
Daikin
Réf fabricant: 1442746
± 3 jours ouvrés
136,54 € TTC
Grille protection gauche 3p105443-1 Daikin 1435515
F12 page 1 Grille protection gauche 3p105443-1
Code article PEX: 440257
Daikin
Réf fabricant: 1435515
± 3 jours ouvrés
111,44 € TTC
Grille protection condenseur droit vrv i Daikin 1435539
F13 page 1 Grille protection condenseur droit vrv i
Code article PEX: 440258
Daikin
Réf fabricant: 1435539
± 3 jours ouvrés
128,02 € TTC
F14 page 1 Bottom frame

Daikin
Réf fabricant: 1791392
avec délai
sur devis
F15 page 1 Set plate/ fan motor

Daikin
Réf fabricant: 1631522
avec délai
sur devis
F16 page 1 Stay (upper)

Daikin
Réf fabricant: 1631609
avec délai
sur devis
F17 page 1 Stay (upper)

Daikin
Réf fabricant: 1631616
avec délai
sur devis
F18 page 1 Stay (top plate)

Daikin
Réf fabricant: 1631623
avec délai
sur devis
F19 page 1 Support (rear right)

Daikin
Réf fabricant: 162543J
avec délai
sur devis
F20 page 1 Support (rear left)

Daikin
Réf fabricant: 162544J
avec délai
sur devis
F21 page 1 Support (central)

Daikin
Réf fabricant: 162550J
avec délai
sur devis
F22 page 1 Support (rear central)

Daikin
Réf fabricant: 163163J
avec délai
sur devis
F23 page 1 Stay (lower)

Daikin
Réf fabricant: 163164J
avec délai
sur devis
F24 page 1 Mounting leg

Daikin
Réf fabricant: 1791493
avec délai
sur devis
Capot 3pn06506-1 Daikin 162552J
F25 page 1 Capot 3pn06506-1
Code article PEX: 441488
Daikin
Réf fabricant: 162552J
± 3 jours ouvrés
169,04 € TTC
Cache vanne reyq10m7w1b Daikin 1433348
F26 page 1 Cache vanne reyq10m7w1b
Code article PEX: 440234
Daikin
Réf fabricant: 1433348
± 3 jours ouvrés
15,12 € TTC
F27 page 1 Set plate/ stop valve

Daikin
Réf fabricant: 1631560
avec délai
sur devis
Support sonde 4pa38890-1 Daikin 0423968
F28 page 1 Support sonde 4pa38890-1
Code article PEX: 434987
Daikin
Réf fabricant: 0423968

obsolète

Support sonde 4pa18309-3 Daikin 0211095
F29 page 1 Support sonde 4pa18309-3
Code article PEX: 434238
Daikin
Réf fabricant: 0211095
± 3 jours ouvrés
7,61 € TTC
Tôle avant 1p104069-1 Daikin 144270J
F3 page 1 Tôle avant 1p104069-1
Code article PEX: 440333
Daikin
Réf fabricant: 144270J
± 3 jours ouvrés
222,67 € TTC
F30 page 1 Cover assy./ switch box

Daikin
Réf fabricant: 158116J
avec délai
sur devis
F30-1 page 1 Cover/ switch box

Daikin
Réf fabricant: 157750J
avec délai
sur devis
F30-2 page 1 Inspection hole

Daikin
Réf fabricant: 1287778
avec délai
sur devis
F30-3 page 1 Sealing material

Daikin
Réf fabricant: 4001042
avec délai
sur devis
F30-4 page 1 Sealing material

Daikin
Réf fabricant: 4001043
avec délai
sur devis
Passe tuyauterie od65 4pa24821-2 Daikin 0219873
F33 page 1 Passe tuyauterie od65 4pa24821-2
Code article PEX: 434283
Daikin
Réf fabricant: 0219873
± 3 jours ouvrés
6,25 € TTC
F35 page 1 Sealing material

Daikin
Réf fabricant: 1762301
avec délai
sur devis
F36 page 1 Seal plate

Daikin
Réf fabricant: 144225J
avec délai
sur devis
Tôle avant 1p104069-2 Daikin 144219J
F4 page 1 Tôle avant 1p104069-2
Code article PEX: 440310
Daikin
Réf fabricant: 144219J
± 3 jours ouvrés
216,07 € TTC
Tole de dessus 3p110324-5 Daikin 143930J
F5 page 1 Tole de dessus 3p110324-5
Code article PEX: 440279
Daikin
Réf fabricant: 143930J
± 3 jours ouvrés
468,95 € TTC
Tole de dessus reyq12m Daikin 1458075
F5-1 page 1 Tole de dessus reyq12m
Code article PEX: 440414
Daikin
Réf fabricant: 1458075
± 3 jours ouvrés
202,64 € TTC
F5-2 page 1 Air discharge grille

Daikin
Réf fabricant: 1435452
avec délai
sur devis
Volute reyq12m Daikin 1435476
F5-3 page 1 Volute reyq12m
Code article PEX: 440255
Daikin
Réf fabricant: 1435476
± 3 jours ouvrés
532,32 € TTC
Plaque laterale droite 1p104014-1 Daikin 143528J
F6 page 1 Plaque laterale droite 1p104014-1
Code article PEX: 440248
Daikin
Réf fabricant: 143528J
± 3 jours ouvrés
203,87 € TTC
Plaque laterale gauche Daikin 143530J
F7 page 1 Plaque laterale gauche
Code article PEX: 440250
Daikin
Réf fabricant: 143530J
± 3 jours ouvrés
265,20 € TTC
F8 page 1 Side plate (right upper)

Daikin
Réf fabricant: 1625419
avec délai
sur devis
F9 page 1 Side plate (left upper)

Daikin
Réf fabricant: 1625426
avec délai
sur devis
Etiquette 3p107199-1 Daikin 1442311
K1 page 1 Etiquette 3p107199-1
Code article PEX: 440313
Daikin
Réf fabricant: 1442311
± 3 jours ouvrés
10,88 € TTC
K2 page 1 Attached pipe (1)

Daikin
Réf fabricant: 1442809
avec délai
sur devis
Bride raccordement ligne gaz ni40054-2 Daikin 261104
K2-1 page 1 Bride raccordement ligne gaz ni40054-2
Code article PEX: 445410
Daikin
Réf fabricant: 261104
± 3 jours ouvrés
97,15 € TTC
Joint vanne mi40053-12/d30xd23xt0. Daikin 0132279
K2-2 page 1 Joint vanne mi40053-12/d30xd23xt0.
Code article PEX: 433998
Daikin
Réf fabricant: 0132279
± 3 jours ouvrés
sur devis
K3 page 1 Elbow joint

Daikin
Réf fabricant: 1442816
avec délai
sur devis
K4 page 1 Attached pipe (3)

Daikin
Réf fabricant: 1442878
avec délai
sur devis
K7 page 1 Clip/ wire harness

Daikin
Réf fabricant: 0650366
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Daikin RXM10MBY1S ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
