Unité externe Daikin RXM46QVMA



page 1
Pièces détachées Unité externe Daikin RXM46QVMA chez Pièces Express


Référence fabricant
PositionSchéma
4013822Compresseur 2yc40gxd#a 2YC40GXD#AA1
4016549Sound insulation (top)A10
4016550Sound insulation (out body)A11
4016826Sound insulation (inner body)A12
4015704Sound insulation (inner top)A13
1289899Vibration isolator [76713028]A2
4010410Washer (nut with washer) M8-P1.25A3
1262647Couvercle bornier compresseur 3pd03148-1A4
0401393Gaine pour cable de puissanceA5
380620Relais-stop de surcharge hk3468 au22A6
4016551Cross-fin condenser assy.B1
2159232Vanne d arret de bouchon 3s500012-1B10
1723546Raccord flare 1/4 ftxs-f FNSF2 U7/16 D6.4CUTB11
_Sealing materialB13
_Sealing materialB14
_Sealing materialB15
_Sealing materialB16
1728781Support sonde 4p170372-1 [02143026] T=0.5B19
_Four way valve assy.B2
2149590Body/ four way valve SHF(L)-7H-34U-DCB2-1
_Discharge pipe assy.B2-2
1522952Filtre tuyeauterie 4pb07523-9B2-2-1
1708895Filtre de tuyeauterie l=75mm ins.diam.=1 [07243053]B2-3
1754285PuttyB2-6
_Suction pipeB2-7
380120Clips blocage sonde r4610281-1B20
1128538Soundproof puttyB21
1666085Isolation tuyauterieB23
_Electronic exp. valve assy.B3
4015593Body/ electronic exp. valve CAM-BD18DM-5B3-1
4016553Piping fixture (rubber)B3-10
1152719PuttyB3-11
1484036Strainer 200MESHB3-2
1382332Muffler 150MESHB3-3
_Liquid receiverB3-4
_PuttyB3-5
4016552PuttyB3-6
2159148PuttyB3-7
1196036Liquid receiverB3-8
4016528PuttyB3-9
4016554Liquid stop valve assy.B4
4016555Liquid stop valve assy. (sub)B4-1
1406702MufflerB4-2
1190076MufflerB4-3
4015670Gas stop valve assy. (sub)B5
4015671Stop valveB5-1
4015672Mounting plate/ stop valveB6
1753314Capuchon de valve 3sb58148-1 1/4IN.B7
1198498Ecrou 1/2 ex 111226797 FNSF4 U3/4 D12.7CUTB8
4016745Cover/ stop valve (paint)B9
4016827Fan bladeC1
847003Lock nut/ fan M8C2
4016828Protection netC3
4015600Discharge grilleC4
4015601Switch boxE1
4015681Wire harness assy. (jumper)E10
2051477Earth wireE11
4015605Radiation shield plateE12
1216505Truss head tapping screw M4X 16E16
4016830Coil/ four way valve assy. NO MODEL NAMEE17
0590806Bloc cable rx25jv1nb9E18
0593209Insulator (a)E19
4015674Mounting plate (terminal strip)E2
1096888Truss head tapping screw M4X 12E20
4015616Wire harness (for comp.)E21
622418Klixon cs7 130/95 ry22d7v1 my56a CS-7SA NFZ250VDSPSN OFF/ON=130/95DEG.E22
4015680Wire harness assy. (power supply)E23
4015129Dc fan motor EHDS89BDA 8P 128WE25
4015679Coil/ electronic exp. valve assy. CAM-MD12DM-128E26
4015675Cover/ switch boxE3
1397341Bornier rxg25cvmb TB-ETW-4P-D1E4
4015411Machine screw with washerE5
4016707Printed circuit assy. EEPROM 2P410173-1E6
4015612Thermistor assy. 1SET = 3PCS.E7
1137835Tapping screw M4X 12E8
1839504Vis m4x30 2py98299-3 M4X 30E9
4015617Bottom frameF1
4015684Service cover assy.F11
0920452PoigneeF11-1
1403804Washer faced head tapping screw [70113001] M4F13
0082033Truss head tapping screw M4X 12F14
1092242Hex. head tapping screw M4X 12F15
0480170Pan head tapping screw M5X 16F16
4015623Plaque superieure assyF17
4015634Cushion material (heat exchanger)F18
4016556Side plate (right)F2
4015455Etiquette produit 3p351459-1F21
4015629Brand name labelF22
4015685Partition plate assy.F24
4015686Label (inverter/ r32)F25
4901296Caution label (diesel explosion)F27
4011522LabelF28
4015619Side plate (left)F3
4015620Front plateF4
4015722Partition plateF5
4015633Fan motor stand assyF6
4015625Handle (left)F9
0589565Raccord d evacuation 4pb32246-1K1

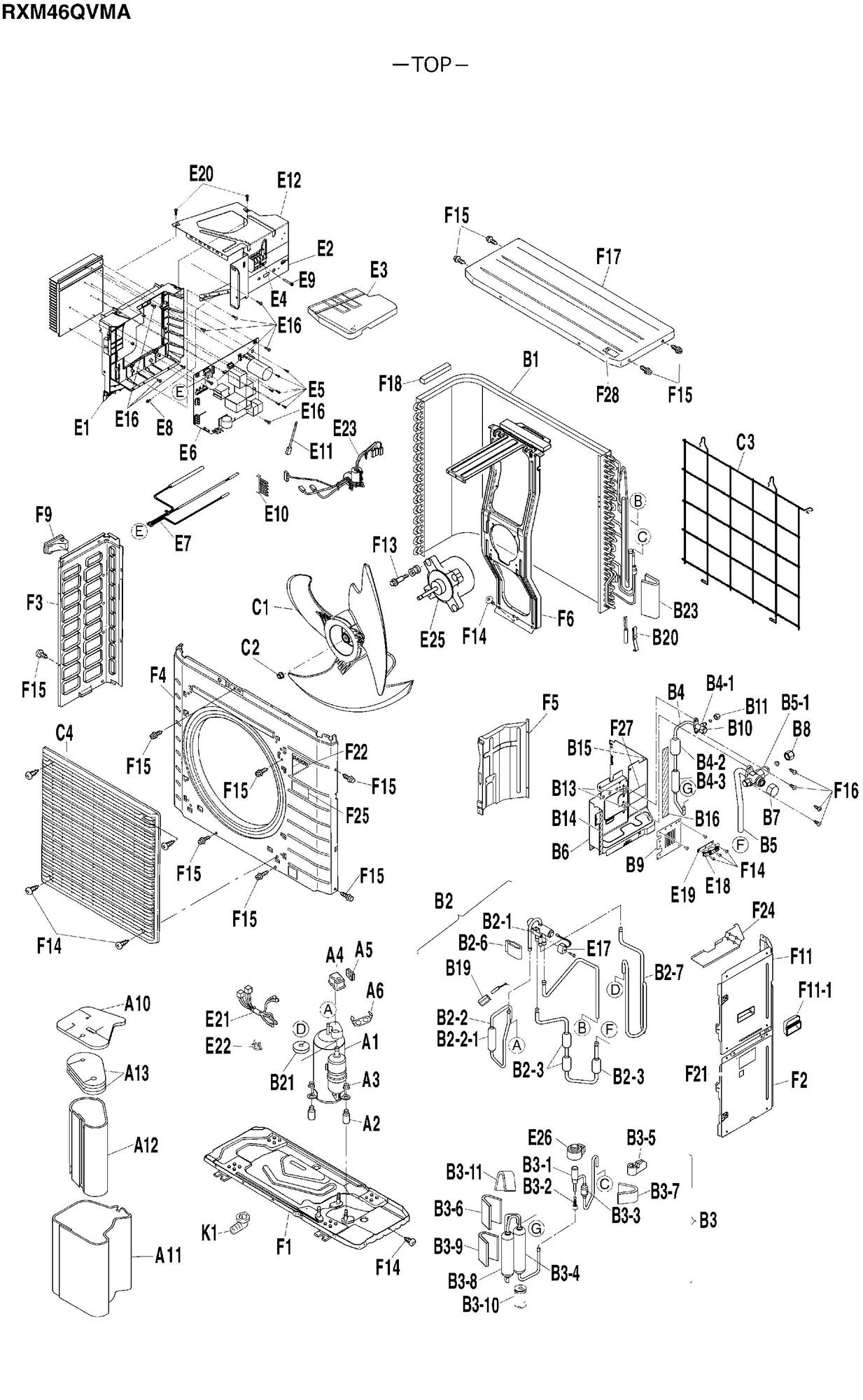

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte










Pièces détachées contenues dans cet appareil Unité externe Daikin RXM46QVMA



PhotoPosition vue éclatéeArticleRéférence fabricantDisponibilité et prix
Compresseur 2yc40gxd#a Daikin 4013822
A1 page 1Compresseur 2yc40gxd#a
Code article PEX: 448732
Daikin
Réf fabricant: 4013822
± 3 jours ouvrés
684,79 € TTC
A10 page 1Sound insulation (top)

Daikin
Réf fabricant: 4016549
avec délai
sur devis
A11 page 1Sound insulation (out body)

Daikin
Réf fabricant: 4016550
avec délai
sur devis
A12 page 1Sound insulation (inner body)

Daikin
Réf fabricant: 4016826
avec délai
sur devis
A13 page 1Sound insulation (inner top)

Daikin
Réf fabricant: 4015704
avec délai
sur devis
A2 page 1Vibration isolator

Daikin
Réf fabricant: 1289899
avec délai
sur devis
A3 page 1Washer (nut with washer)

Daikin
Réf fabricant: 4010410
avec délai
sur devis
Couvercle bornier compresseur 3pd03148-1 Daikin 1262647
A4 page 1Couvercle bornier compresseur 3pd03148-1
Code article PEX: 438941
Daikin
Réf fabricant: 1262647
± 3 jours ouvrés
6,10 € TTC
Gaine pour cable de puissance Daikin 0401393
A5 page 1Gaine pour cable de puissance
Code article PEX: 434909
Daikin
Réf fabricant: 0401393
± 3 jours ouvrés
8,12 € TTC
Support klixon ak3468 Daikin 380620
A6 page 1Support klixon ak3468
Code article PEX: 447595
Daikin
Réf fabricant: 380620
± 3 jours ouvrés
6,40 € TTC
B1 page 1Cross-fin condenser assy.

Daikin
Réf fabricant: 4016551
avec délai
sur devis
Vanne d arret de bouchon 3s500012-1 Daikin 2159232
B10 page 1Vanne d arret de bouchon 3s500012-1
Code article PEX: 679605
Daikin
Réf fabricant: 2159232
± 3 jours ouvrés
6,86 € TTC
Raccord flare 1/4 ftxs-f Daikin 1723546
B11 page 1Raccord flare 1/4 ftxs-f
Code article PEX: 442271
Daikin
Réf fabricant: 1723546
± 3 jours ouvrés
15,86 € TTC
B13 page 1Sealing material

Daikin
Réf fabricant: _
avec délai
sur devis
Support sonde 4p170372-1 Daikin 1728781
B19 page 1Support sonde 4p170372-1
Code article PEX: 442311
Daikin
Réf fabricant: 1728781
± 3 jours ouvrés
21,35 € TTC
B2 page 1Four way valve assy.

Daikin
Réf fabricant: _
avec délai
sur devis
B2-1 page 1Body/ four way valve

Daikin
Réf fabricant: 2149590
avec délai
sur devis
B2-2 page 1Discharge pipe assy.

Daikin
Réf fabricant: _
avec délai
sur devis
Filtre tuyeauterie 4pb07523-9 Daikin 1522952
B2-2-1 page 1Filtre tuyeauterie 4pb07523-9
Code article PEX: 440863
Daikin
Réf fabricant: 1522952
en stock
28,91 € TTC
Filtre de tuyeauterie l=75mm ins.diam.=1 Daikin 1708895
B2-3 page 1Filtre de tuyeauterie l=75mm ins.diam.=1
Code article PEX: 442149
Daikin
Réf fabricant: 1708895
en stock
157,31 € TTC
B2-6 page 1Putty

Daikin
Réf fabricant: 1754285
avec délai
sur devis
B2-7 page 1Suction pipe

Daikin
Réf fabricant: _
avec délai
sur devis
Clips blocage sonde r4610281-1 Daikin 380120
B20 page 1Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120
± 3 jours ouvrés
1,50 € TTC
B21 page 1Soundproof putty

Daikin
Réf fabricant: 1128538
avec délai
sur devis
Isolation tuyauterie Daikin 1666085
B23 page 1Isolation tuyauterie
Code article PEX: 441759
Daikin
Réf fabricant: 1666085
obsolète

B3 page 1Electronic exp. valve assy.

Daikin
Réf fabricant: _
avec délai
sur devis
B3-1 page 1Body/ electronic exp. valve

Daikin
Réf fabricant: 4015593
avec délai
sur devis
B3-10 page 1Piping fixture (rubber)

Daikin
Réf fabricant: 4016553
avec délai
sur devis
B3-11 page 1Putty

Daikin
Réf fabricant: 1152719
avec délai
sur devis
B3-2 page 1Strainer

Daikin
Réf fabricant: 1484036
avec délai
sur devis
B3-3 page 1Muffler

Daikin
Réf fabricant: 1382332
avec délai
sur devis
B3-4 page 1Liquid receiver

Daikin
Réf fabricant: _
avec délai
sur devis
B3-6 page 1Putty

Daikin
Réf fabricant: 4016552
avec délai
sur devis
B3-7 page 1Putty

Daikin
Réf fabricant: 2159148
avec délai
sur devis
B3-8 page 1Liquid receiver

Daikin
Réf fabricant: 1196036
avec délai
sur devis
B3-9 page 1Putty

Daikin
Réf fabricant: 4016528
avec délai
sur devis
B4 page 1Liquid stop valve assy.

Daikin
Réf fabricant: 4016554
avec délai
sur devis
B4-1 page 1Liquid stop valve assy. (sub)

Daikin
Réf fabricant: 4016555
avec délai
sur devis
B4-2 page 1Muffler

Daikin
Réf fabricant: 1406702
avec délai
sur devis
B4-3 page 1Muffler

Daikin
Réf fabricant: 1190076
avec délai
sur devis
B5 page 1Gas stop valve assy. (sub)

Daikin
Réf fabricant: 4015670
avec délai
sur devis
B5-1 page 1Stop valve

Daikin
Réf fabricant: 4015671
avec délai
sur devis
B6 page 1Mounting plate/ stop valve

Daikin
Réf fabricant: 4015672
avec délai
sur devis
Capuchon de valve 3sb58148-1 Daikin 1753314
B7 page 1Capuchon de valve 3sb58148-1
Code article PEX: 679394
Daikin
Réf fabricant: 1753314
± 3 jours ouvrés
14,65 € TTC
Ecrou 1/2 ex1226797/1198498 Daikin 1198498
B8 page 1Ecrou 1/2 ex1226797/1198498
Code article PEX: 438523
Daikin
Réf fabricant: 1198498
± 3 jours ouvrés
30,05 € TTC
B9 page 1Cover/ stop valve (paint)

Daikin
Réf fabricant: 4016745
avec délai
sur devis
Fan blade Daikin 4016827
C1 page 1Fan blade
Code article PEX: 680553
Daikin
Réf fabricant: 4016827
obsolète

C2 page 1Lock nut/ fan

Daikin
Réf fabricant: 847003
avec délai
sur devis
C3 page 1Protection net

Daikin
Réf fabricant: 4016828
avec délai
sur devis
C4 page 1Discharge grille

Daikin
Réf fabricant: 4015600
avec délai
sur devis
E1 page 1Switch box

Daikin
Réf fabricant: 4015601
avec délai
sur devis
E10 page 1Wire harness assy. (jumper)

Daikin
Réf fabricant: 4015681
avec délai
sur devis
E11 page 1Earth wire

Daikin
Réf fabricant: 2051477
avec délai
sur devis
E12 page 1Radiation shield plate

Daikin
Réf fabricant: 4015605
avec délai
sur devis
E16 page 1Truss head tapping screw

Daikin
Réf fabricant: 1216505
avec délai
sur devis
E17 page 1Coil/ four way valve assy.

Daikin
Réf fabricant: 4016830
avec délai
sur devis
Bloc cable rx25jv1nb9 Daikin 0590806
E18 page 1Bloc cable rx25jv1nb9
Code article PEX: 435402
Daikin
Réf fabricant: 0590806
± 3 jours ouvrés
2,64 € TTC
E19 page 1Insulator (a)

Daikin
Réf fabricant: 0593209
avec délai
sur devis
E2 page 1Mounting plate (terminal strip)

Daikin
Réf fabricant: 4015674
avec délai
sur devis
E20 page 1Truss head tapping screw

Daikin
Réf fabricant: 1096888
avec délai
sur devis
E21 page 1Wire harness (for comp.)

Daikin
Réf fabricant: 4015616
avec délai
sur devis
H_klixon hl3104-4 cs7 nfz250-130/95 Daikin 622418
E22 page 1H_klixon hl3104-4 cs7 nfz250-130/95
Code article PEX: 457689
Daikin
Réf fabricant: 622418
en stock
6,20 € TTC
E23 page 1Wire harness assy. (power supply)

Daikin
Réf fabricant: 4015680
avec délai
sur devis
E25 page 1Dc fan motor

Daikin
Réf fabricant: 4015129
avec délai
sur devis
E26 page 1Coil/ electronic exp. valve assy.

Daikin
Réf fabricant: 4015679
avec délai
sur devis
E3 page 1Cover/ switch box

Daikin
Réf fabricant: 4015675
avec délai
sur devis
Bornier rxg25cvmb Daikin 1397341
E4 page 1Bornier rxg25cvmb
Code article PEX: 439933
Daikin
Réf fabricant: 1397341
± 3 jours ouvrés
35,16 € TTC
E5 page 1Machine screw with washer

Daikin
Réf fabricant: 4015411
avec délai
sur devis
E6 page 1Printed circuit assy.

Daikin
Réf fabricant: 4016707
avec délai
sur devis
E7 page 1Thermistor assy.

Daikin
Réf fabricant: 4015612
avec délai
sur devis
E8 page 1Tapping screw

Daikin
Réf fabricant: 1137835
avec délai
sur devis
Screw Daikin 1839504
E9 page 1Screw
Code article PEX: 681175
Daikin
Réf fabricant: 1839504
± 3 jours ouvrés
28,09 € TTC
F1 page 1Bottom frame

Daikin
Réf fabricant: 4015617
avec délai
sur devis
F11 page 1Service cover assy.

Daikin
Réf fabricant: 4015684
avec délai
sur devis
Poignee Daikin 0920452
F11-1 page 1Poignee
Code article PEX: 436749
Daikin
Réf fabricant: 0920452
obsolète

F13 page 1Washer faced head tapping screw

Daikin
Réf fabricant: 1403804
avec délai
sur devis
F14 page 1Truss head tapping screw

Daikin
Réf fabricant: 0082033
avec délai
sur devis
F15 page 1Hex. head tapping screw

Daikin
Réf fabricant: 1092242
avec délai
sur devis
F16 page 1Pan head tapping screw

Daikin
Réf fabricant: 0480170
avec délai
sur devis
Plaque superieure assy Daikin 4015623
F17 page 1Plaque superieure assy
Code article PEX: 744288
Daikin
Réf fabricant: 4015623
± 3 jours ouvrés
sur devis
F18 page 1Cushion material (heat exchanger)

Daikin
Réf fabricant: 4015634
avec délai
sur devis
F2 page 1Side plate (right)

Daikin
Réf fabricant: 4016556
avec délai
sur devis
Etiquette produit 3p351459-1 Daikin 4015455
F21 page 1Etiquette produit 3p351459-1
Code article PEX: 680514
Daikin
Réf fabricant: 4015455
± 3 jours ouvrés
7,24 € TTC
F22 page 1Brand name label

Daikin
Réf fabricant: 4015629
avec délai
sur devis
F24 page 1Partition plate assy.

Daikin
Réf fabricant: 4015685
avec délai
sur devis
F25 page 1Label (inverter/ r32)

Daikin
Réf fabricant: 4015686
avec délai
sur devis
F27 page 1Caution label (diesel explosion)

Daikin
Réf fabricant: 4901296
avec délai
sur devis
F28 page 1Label

Daikin
Réf fabricant: 4011522
avec délai
sur devis
F3 page 1Side plate (left)

Daikin
Réf fabricant: 4015619
avec délai
sur devis
F4 page 1Front plate

Daikin
Réf fabricant: 4015620
avec délai
sur devis
F5 page 1Partition plate

Daikin
Réf fabricant: 4015722
avec délai
sur devis
Fan motor stand assy Daikin 4015633
F6 page 1Fan motor stand assy
Code article PEX: 680519
Daikin
Réf fabricant: 4015633
obsolète

F9 page 1Handle (left)

Daikin
Réf fabricant: 4015625
avec délai
sur devis
Coude evacuation condensat 4pb32246-1 Daikin 0589565
K1 page 1Coude evacuation condensat 4pb32246-1
Code article PEX: 435391
Daikin
Réf fabricant: 0589565
en stock
23,02 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Daikin RXM46QVMA ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242

4.7
164 avis
