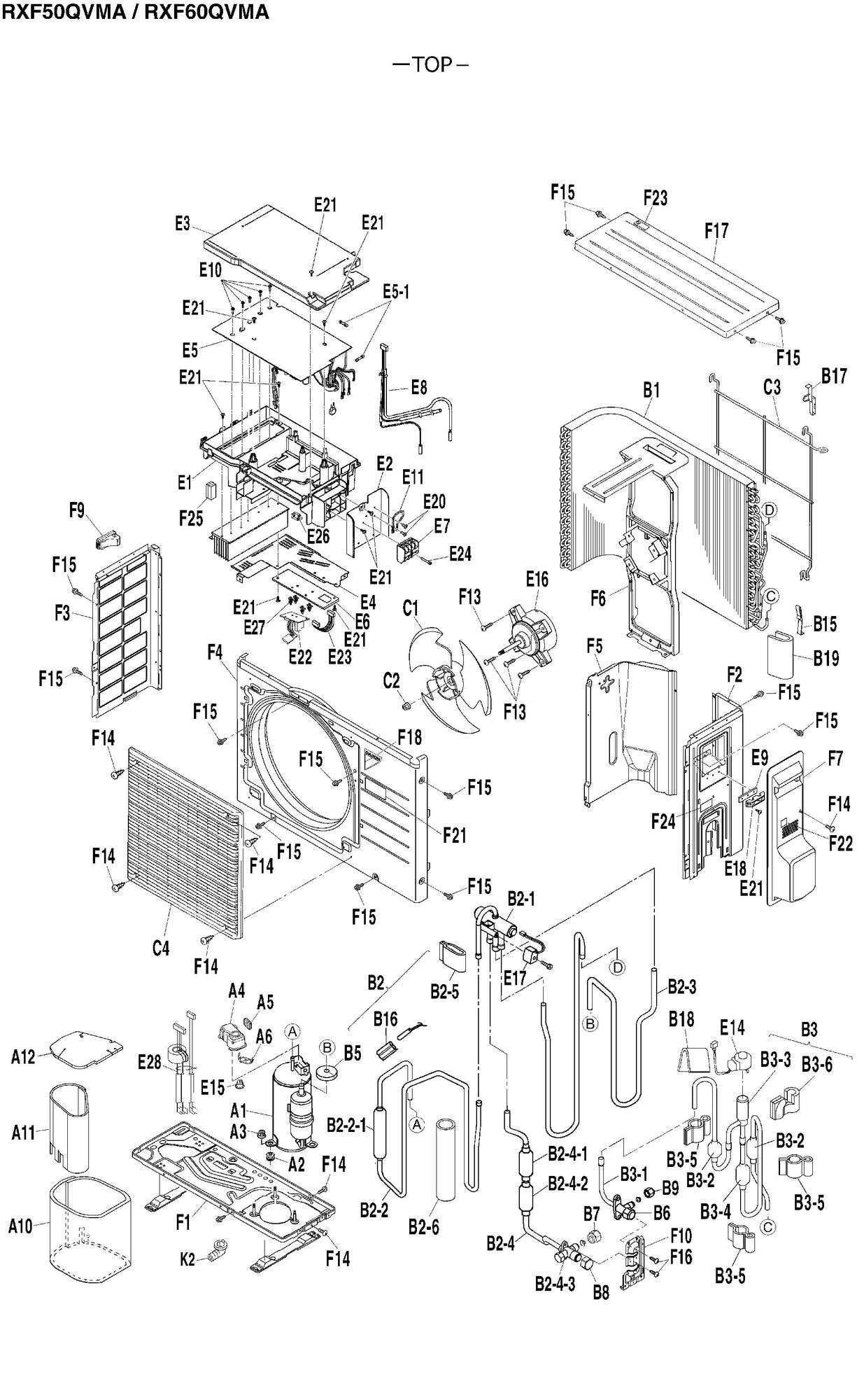

Unité externe Daikin RXF50QVMA
page 1
Pièces détachées Unité externe Daikin RXF50QVMA chez Pièces Express


Référence fabricant
Position Schéma
4013822 Compresseur 2yc40gxd#a 2YC40GXD A1
4017477 Sound insulation (outside body) A10
4017478 Sound insulation (inner body) A11
4017479 Sound insulation (top) A12
1289899 Vibration isolator [76713028] A2
4010410 Washer (nut with washer) M8-P1.25 A3
1262647 Couvercle bornier compresseur 3pd03148-1 A4
0401393 Gaine pour cable de puissance A5
380620 Relais-stop de surcharge hk3468 au22 A6
4017166 Heat exchanger B1
380120 Clips blocage sonde r4610281-1 B15
1728781 Support sonde 4p170372-1 [02143026] T=0.5 B16
1285114 Fixture/ thermistor B17
1754285 Putty B18
1618389 Putty B19
4017480 Body/ four way valve assy. B2
2149590 Body/ four way valve SHF(L)-7H-34U-DC B2-1
4017481 Discharge pipe assy. B2-2
1522952 Filtre tuyeauterie 4pb07523-9 B2-2-1
4017482 Suction pipe B2-3
4017483 Gas stop valve assy. B2-4
1807576 Filtre tuyeauterie 4p202766-1 B2-4-1
1600179 Filtre de tuyauterie 4pb02745-5 B2-4-2
4017484 Gas stop valve B2-4-3
1472545 Putty B2-5
1727663 Thermal insulation tube B2-6
4017485 Electronic exp. valve assy. B3
4016448 Liquid stop valve assy. B3-1
1382332 Muffler 150MESH B3-2
1980882 Corps vanne mot.cbm-bd16dm-1 CBM-BD16DM-1 B3-3
1406702 Muffler B3-4
1754285 Putty B3-5
_ Putty B3-6
1128538 Soundproof putty B5
0454328 Stop valve cap D15.9CUT B6
1198498 Ecrou 1/2 ex 111226797 FNSF4 U3/4 D12.7CUT B7
0079936 Valve cap D16.5CUT B8
1723546 Raccord flare 1/4 ftxs-f FNSF2 U7/16 D6.4CUT B9
4008264 Fan blade assy. C1
847002 Fan retaining nut M6-P1.0 C2
4008265 Protection net C3
4017861 Discharge grille C4
4017263 Switch box E1
4015929 Machine screw with washer E10
1504202 Grounding wire E11
4901135 Coil/ electronic exp. valve CAM-MD12DM-87 E14
622423 Overload protector [00183026] CS-7SA NFZ250VDSPSN 120/95DEG. E15
4901299 Dc fan motor D68C-32 E16
4017486 Coil/ four way valve assy. VHR-3N E17
0590806 Bloc cable rx25jv1nb9 E18
4017264 Terminal strip fixture E2
1137835 Tapping screw M4X 12 E20
1096888 Truss head tapping screw M4X 12 E21
4901300 Printed circuit assy. EX13034-1 E22
4901301 Wire harness E23
1839504 Vis m4x30 2py98299-3 M4X 30 E24
0278430 Passe fil 4pa04746-1 E26
1972881 Locking card spacer E27
4017487 Wire harness (comp.) E28
4017265 Cover/ switch box E3
4017266 Radiation shield plate E4
4017389 Printed circuit assy. EX14013-7A EEPROM 3P434525-1 E5
1538755 Fuse 2153.15MXP 250V 3.15A E5-1
4017269 Mounting plate E6
1397341 Bornier rxg25cvmb TB-ETW-4P-D1 E7
4900563 Thermistor assy. 1SET=3PCS. E8
0593209 Insulator (a) E9
4010501 Bottom frame assy. F1
1504233 Mounting plate/ stop valve F10
1403804 Washer faced head tapping screw [70113001] M4 F13
0082033 Truss head tapping screw M4X 12 F14
1092242 Hex. head tapping screw M4X 12 F15
0480170 Pan head tapping screw M5X 16 F16
4008278 Top plate F17
1853966 Etiquette daikin 3sb61287-5 F18
4012126 Side plate (right) F2
4015454 Etiquette inverter (r32) 3p363579-1 F21
4015455 Etiquette produit 3p351459-1 F22
4011522 Label F23
4901296 Caution label (diesel explosion) F24
4017273 Sealing material F25
4008272 Side plate (left) F3
4008273 Front plate F4
4017272 Partition plate F5
4009799 Motor base F6
4008277 Stop valve cover F7
1379754 Poignee 3p057018-2 F9
0589565 Raccord d evacuation 4pb32246-1 K2


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité externe Daikin RXF50QVMA



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Compresseur 2yc40gxd#a Daikin 4013822
A1 page 1 Compresseur 2yc40gxd#a
Code article PEX: 448732
Daikin
Réf fabricant: 4013822
± 3 jours ouvrés
838,01 € TTC
A10 page 1 Sound insulation (outside body)

Daikin
Réf fabricant: 4017477
avec délai
sur devis
A11 page 1 Sound insulation (inner body)

Daikin
Réf fabricant: 4017478
avec délai
sur devis
A12 page 1 Sound insulation (top)

Daikin
Réf fabricant: 4017479
avec délai
sur devis
A2 page 1 Vibration isolator

Daikin
Réf fabricant: 1289899
avec délai
sur devis
A3 page 1 Washer (nut with washer)

Daikin
Réf fabricant: 4010410
avec délai
sur devis
Couvercle bornier compresseur 3pd03148-1 Daikin 1262647
A4 page 1 Couvercle bornier compresseur 3pd03148-1
Code article PEX: 438941
Daikin
Réf fabricant: 1262647
± 3 jours ouvrés
4,39 € TTC
Gaine pour cable de puissance Daikin 0401393
A5 page 1 Gaine pour cable de puissance
Code article PEX: 434909
Daikin
Réf fabricant: 0401393
± 3 jours ouvrés
8,05 € TTC
Relais-stop de surcharge hk3468 au22 Daikin 380620
A6 page 1 Relais-stop de surcharge hk3468 au22
Code article PEX: 447593
Daikin
Réf fabricant: 380620
± 3 jours ouvrés
14,38 € TTC
B1 page 1 Heat exchanger

Daikin
Réf fabricant: 4017166
avec délai
sur devis
Clips blocage sonde r4610281-1 Daikin 380120
B15 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120
± 3 jours ouvrés
7,42 € TTC
Support sonde 4p170372-1 Daikin 1728781
B16 page 1 Support sonde 4p170372-1
Code article PEX: 442311
Daikin
Réf fabricant: 1728781
± 3 jours ouvrés
13,76 € TTC
B17 page 1 Fixture/ thermistor

Daikin
Réf fabricant: 1285114
avec délai
sur devis
B18 page 1 Putty

Daikin
Réf fabricant: 1754285
avec délai
sur devis
B19 page 1 Putty

Daikin
Réf fabricant: 1618389
avec délai
sur devis
B2 page 1 Body/ four way valve assy.

Daikin
Réf fabricant: 4017480
avec délai
sur devis
B2-1 page 1 Body/ four way valve

Daikin
Réf fabricant: 2149590
avec délai
sur devis
B2-2 page 1 Discharge pipe assy.

Daikin
Réf fabricant: 4017481
avec délai
sur devis
Filtre tuyeauterie 4pb07523-9 Daikin 1522952
B2-2-1 page 1 Filtre tuyeauterie 4pb07523-9
Code article PEX: 440863
Daikin
Réf fabricant: 1522952
± 3 jours ouvrés
35,41 € TTC
B2-3 page 1 Suction pipe

Daikin
Réf fabricant: 4017482
avec délai
sur devis
B2-4 page 1 Gas stop valve assy.

Daikin
Réf fabricant: 4017483
avec délai
sur devis
Filtre tuyeauterie 4p202766-1 Daikin 1807576
B2-4-1 page 1 Filtre tuyeauterie 4p202766-1
Code article PEX: 442831
Daikin
Réf fabricant: 1807576
± 3 jours ouvrés
25,32 € TTC
Filtre de tuyauterie 4pb02745-5 Daikin 1600179
B2-4-2 page 1 Filtre de tuyauterie 4pb02745-5
Code article PEX: 441283
Daikin
Réf fabricant: 1600179
± 3 jours ouvrés
21,00 € TTC
B2-4-3 page 1 Gas stop valve

Daikin
Réf fabricant: 4017484
avec délai
sur devis
B2-5 page 1 Putty

Daikin
Réf fabricant: 1472545
avec délai
sur devis
B2-6 page 1 Thermal insulation tube

Daikin
Réf fabricant: 1727663
avec délai
sur devis
B3 page 1 Electronic exp. valve assy.

Daikin
Réf fabricant: 4017485
avec délai
sur devis
B3-1 page 1 Liquid stop valve assy.

Daikin
Réf fabricant: 4016448
avec délai
sur devis
B3-2 page 1 Muffler

Daikin
Réf fabricant: 1382332
avec délai
sur devis
Corps vanne mot.cbm-bd16dm-1 Daikin 1980882
B3-3 page 1 Corps vanne mot.cbm-bd16dm-1
Code article PEX: 443986
Daikin
Réf fabricant: 1980882
± 3 jours ouvrés
111,06 € TTC
B3-4 page 1 Muffler

Daikin
Réf fabricant: 1406702
avec délai
sur devis
B3-5 page 1 Putty

Daikin
Réf fabricant: 1754285
avec délai
sur devis
B3-6 page 1 Putty

Daikin
Réf fabricant: _
avec délai
sur devis
B5 page 1 Soundproof putty

Daikin
Réf fabricant: 1128538
avec délai
sur devis
B6 page 1 Stop valve cap

Daikin
Réf fabricant: 0454328
avec délai
sur devis
Ecrou 1/2 ex 111226797 Daikin 1198498
B7 page 1 Ecrou 1/2 ex 111226797
Code article PEX: 438524
Daikin
Réf fabricant: 1198498
± 3 jours ouvrés
19,16 € TTC
B8 page 1 Valve cap

Daikin
Réf fabricant: 0079936
avec délai
sur devis
Raccord flare 1/4 ftxs-f Daikin 1723546
B9 page 1 Raccord flare 1/4 ftxs-f
Code article PEX: 442271
Daikin
Réf fabricant: 1723546
± 3 jours ouvrés
sur devis
C1 page 1 Fan blade assy.

Daikin
Réf fabricant: 4008264
avec délai
sur devis
C2 page 1 Fan retaining nut

Daikin
Réf fabricant: 847002
avec délai
sur devis
C3 page 1 Protection net

Daikin
Réf fabricant: 4008265
avec délai
sur devis
C4 page 1 Discharge grille

Daikin
Réf fabricant: 4017861
avec délai
sur devis
E1 page 1 Switch box

Daikin
Réf fabricant: 4017263
avec délai
sur devis
E10 page 1 Machine screw with washer

Daikin
Réf fabricant: 4015929
avec délai
sur devis
E11 page 1 Grounding wire

Daikin
Réf fabricant: 1504202
avec délai
sur devis
E14 page 1 Coil/ electronic exp. valve

Daikin
Réf fabricant: 4901135
avec délai
sur devis
E15 page 1 Overload protector

Daikin
Réf fabricant: 622423
avec délai
sur devis
E16 page 1 Dc fan motor

Daikin
Réf fabricant: 4901299
avec délai
sur devis
E17 page 1 Coil/ four way valve assy.

Daikin
Réf fabricant: 4017486
avec délai
sur devis
Bloc cable rx25jv1nb9 Daikin 0590806
E18 page 1 Bloc cable rx25jv1nb9
Code article PEX: 435402
Daikin
Réf fabricant: 0590806
± 3 jours ouvrés
2,59 € TTC
E2 page 1 Terminal strip fixture

Daikin
Réf fabricant: 4017264
avec délai
sur devis
E20 page 1 Tapping screw

Daikin
Réf fabricant: 1137835
avec délai
sur devis
E21 page 1 Truss head tapping screw

Daikin
Réf fabricant: 1096888
avec délai
sur devis
E22 page 1 Printed circuit assy.

Daikin
Réf fabricant: 4901300
avec délai
sur devis
E23 page 1 Wire harness

Daikin
Réf fabricant: 4901301
avec délai
sur devis
Vis m4x30 2py98299-3 Daikin 1839504
E24 page 1 Vis m4x30 2py98299-3
Code article PEX: 443063
Daikin
Réf fabricant: 1839504
± 3 jours ouvrés
0,47 € TTC
Passe fil 4pa04746-1 Daikin 0278430
E26 page 1 Passe fil 4pa04746-1
Code article PEX: 434427
Daikin
Réf fabricant: 0278430
± 3 jours ouvrés
2,03 € TTC
E27 page 1 Locking card spacer

Daikin
Réf fabricant: 1972881
avec délai
sur devis
E28 page 1 Wire harness (comp.)

Daikin
Réf fabricant: 4017487
avec délai
sur devis
E3 page 1 Cover/ switch box

Daikin
Réf fabricant: 4017265
avec délai
sur devis
E4 page 1 Radiation shield plate

Daikin
Réf fabricant: 4017266
avec délai
sur devis
E5 page 1 Printed circuit assy.

Daikin
Réf fabricant: 4017389
avec délai
sur devis
E5-1 page 1 Fuse

Daikin
Réf fabricant: 1538755
avec délai
sur devis
E6 page 1 Mounting plate

Daikin
Réf fabricant: 4017269
avec délai
sur devis
Bornier rxg25cvmb Daikin 1397341
E7 page 1 Bornier rxg25cvmb
Code article PEX: 439934
Daikin
Réf fabricant: 1397341
± 3 jours ouvrés
25,02 € TTC
E8 page 1 Thermistor assy.

Daikin
Réf fabricant: 4900563
avec délai
sur devis
E9 page 1 Insulator (a)

Daikin
Réf fabricant: 0593209
avec délai
sur devis
F1 page 1 Bottom frame assy.

Daikin
Réf fabricant: 4010501
avec délai
sur devis
F10 page 1 Mounting plate/ stop valve

Daikin
Réf fabricant: 1504233
avec délai
sur devis
F13 page 1 Washer faced head tapping screw

Daikin
Réf fabricant: 1403804
avec délai
sur devis
F14 page 1 Truss head tapping screw

Daikin
Réf fabricant: 0082033
avec délai
sur devis
F15 page 1 Hex. head tapping screw

Daikin
Réf fabricant: 1092242
avec délai
sur devis
F16 page 1 Pan head tapping screw

Daikin
Réf fabricant: 0480170
avec délai
sur devis
F17 page 1 Top plate

Daikin
Réf fabricant: 4008278
avec délai
sur devis
Etiquette daikin 3sb61287-5 Daikin 1853966
F18 page 1 Etiquette daikin 3sb61287-5
Code article PEX: 443336
Daikin
Réf fabricant: 1853966
± 3 jours ouvrés
35,24 € TTC
F2 page 1 Side plate (right)

Daikin
Réf fabricant: 4012126
avec délai
sur devis
Etiquette inverter (r32) 3p363579-1 Daikin 4015454
F21 page 1 Etiquette inverter (r32) 3p363579-1
Code article PEX: 448832
Daikin
Réf fabricant: 4015454
± 3 jours ouvrés
6,22 € TTC
Etiquette produit 3p351459-1 Daikin 4015455
F22 page 1 Etiquette produit 3p351459-1
Code article PEX: 680514
Daikin
Réf fabricant: 4015455
± 3 jours ouvrés
5,92 € TTC
F23 page 1 Label

Daikin
Réf fabricant: 4011522
avec délai
sur devis
F24 page 1 Caution label (diesel explosion)

Daikin
Réf fabricant: 4901296
avec délai
sur devis
F25 page 1 Sealing material

Daikin
Réf fabricant: 4017273
avec délai
sur devis
F3 page 1 Side plate (left)

Daikin
Réf fabricant: 4008272
avec délai
sur devis
F4 page 1 Front plate

Daikin
Réf fabricant: 4008273
avec délai
sur devis
F5 page 1 Partition plate

Daikin
Réf fabricant: 4017272
avec délai
sur devis
F6 page 1 Motor base

Daikin
Réf fabricant: 4009799
avec délai
sur devis
F7 page 1 Stop valve cover

Daikin
Réf fabricant: 4008277
avec délai
sur devis
Poignee 3p057018-2 Daikin 1379754
F9 page 1 Poignee 3p057018-2
Code article PEX: 439644
Daikin
Réf fabricant: 1379754
± 3 jours ouvrés
12,85 € TTC
Coude evacuation condensat 4pb32246-1 Daikin 0589565
K2 page 1 Coude evacuation condensat 4pb32246-1
Code article PEX: 435391
Daikin
Réf fabricant: 0589565
en stock
20,57 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Daikin RXF50QVMA ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
