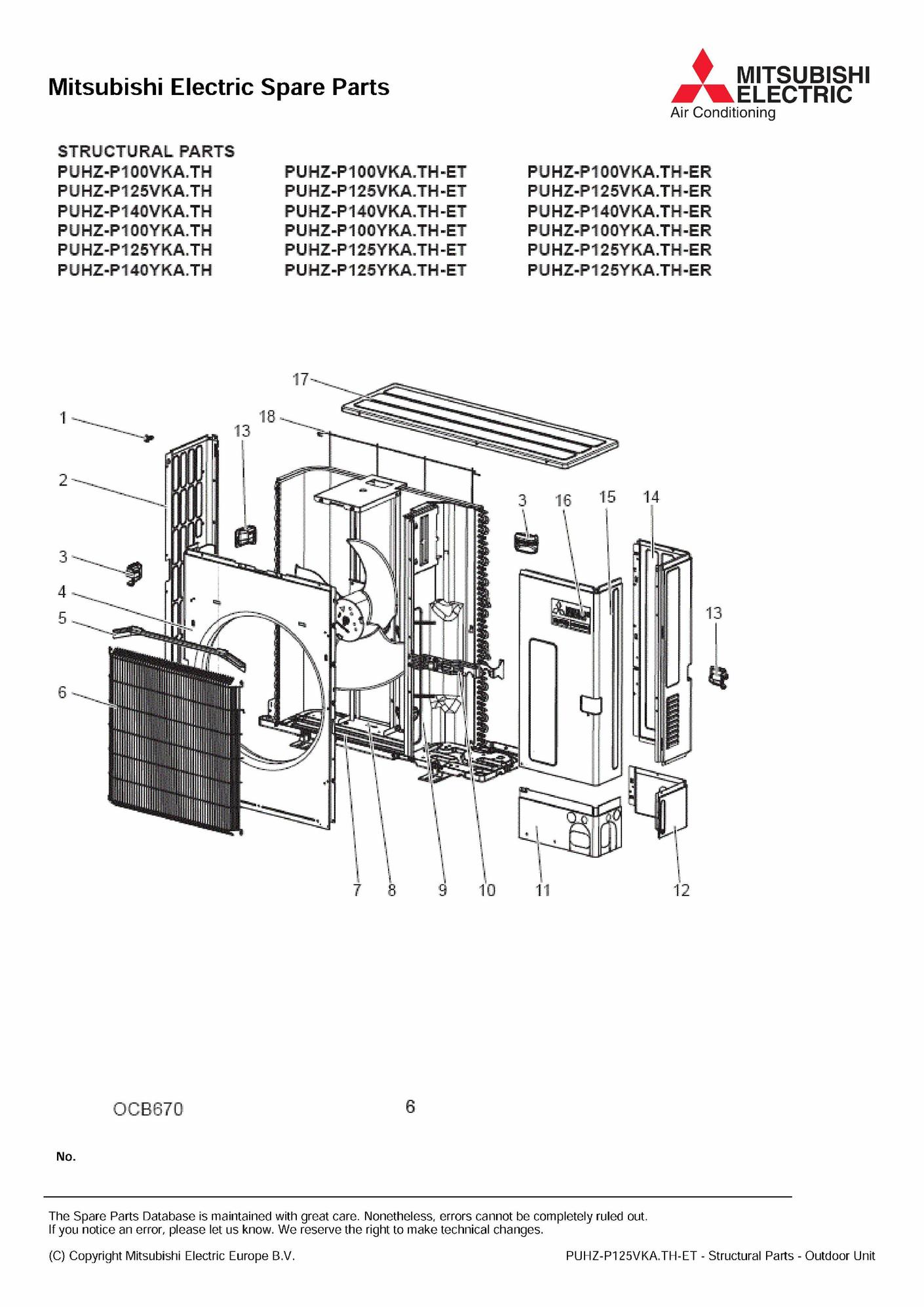

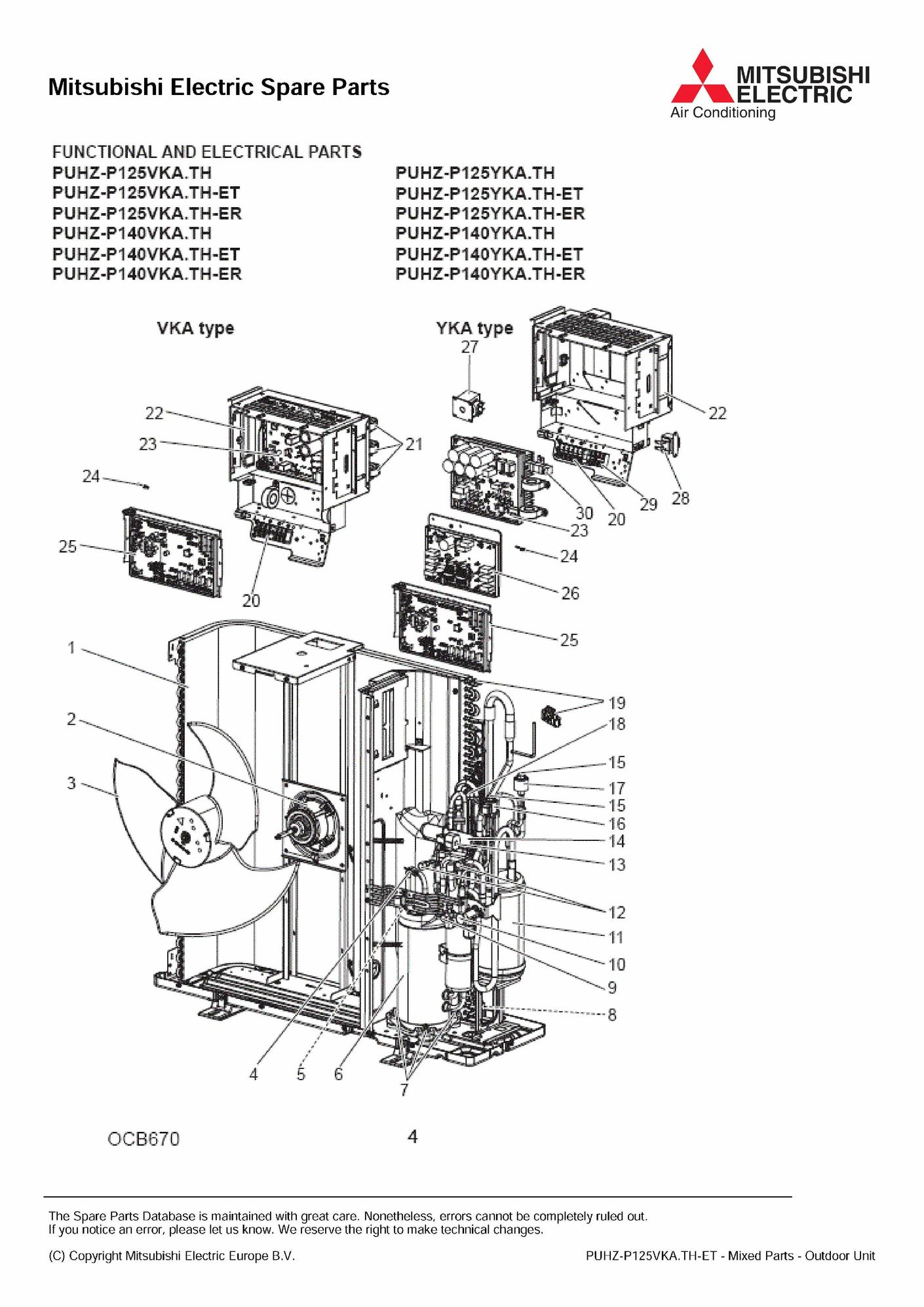

Position vue éclatée
|
Article
|
Référence fabricant
|
Disponibilité et prix
|
|
|
|
1 page 3
|
F.st screw (g)
|
Mitsubishi Electric
Réf fabricant: E17942250
|
avec délai
sur devis
|
|
|
|
1 page 1
|
Outdoor heat exchanger (g)
|
Mitsubishi Electric
Réf fabricant: E17J26630
|
avec délai
sur devis
|
|
|
|
2 page 1
|
Outdoor fan motor ‹474785›
|
Mitsubishi Electric
Réf fabricant: E17F03301
|
avec délai
sur devis
|
|
|
|
2 page 3
|
Side panel l (g)‹474540›
|
Mitsubishi Electric
Réf fabricant: E17E33086
|
avec délai
sur devis
|
|
|
|
3 page 3
|
Handle (front) (g)
|
Mitsubishi Electric
Réf fabricant: E17942009
|
avec délai
sur devis
|
|
|
|
3 page 1
|
Propeller fan (g) ‹472859›
|
Mitsubishi Electric
Réf fabricant: E17942501
|
avec délai
sur devis
|
|
|
|
4 page 3
|
Front panel (g)
|
Mitsubishi Electric
Réf fabricant: E17H93232
|
avec délai
sur devis
|
|
|
|
4 page 1
|
Thermistor(discharge) ‹474809›
|
Mitsubishi Electric
Réf fabricant: E17E34307
|
avec délai
sur devis
|
|
|
|
5 page 3
|
Ice guard (g)
|
Mitsubishi Electric
Réf fabricant: E17A15531
|
avec délai
sur devis
|
|
|
|
5 page 1
|
Thermistor(comp.surf) ‹474808›
|
Mitsubishi Electric
Réf fabricant: E17E33307
|
avec délai
sur devis
|
|
|
|
6 page 1
|
Compr. mnb33fbdmc-l(g)‹475366›
|
Mitsubishi Electric
Réf fabricant: E17E33900
|
avec délai
sur devis
|
|
|
|
6 page 3
|
Fan grille (g)
|
Mitsubishi Electric
Réf fabricant: E17H93521
|
avec délai
sur devis
|
|
|
|
7 page 3
|
Base assy (g)
|
Mitsubishi Electric
Réf fabricant: E17E33290
|
avec délai
sur devis
|
|
|
|
7 page 1
|
Comp.rubber set (g)
|
Mitsubishi Electric
Réf fabricant: E12267506
|
avec délai
sur devis
|
|
|
|
8 page 3
|
Motor support (g)
|
Mitsubishi Electric
Réf fabricant: E17J26515
|
avec délai
sur devis
|
|
|
|
8 page 1
|
Thermistor(out liquid pipe) ‹g
|
Mitsubishi Electric
Réf fabricant: E17944307
|
avec délai
sur devis
|
|
|
|
9 page 3
|
Separator (g)
|
Mitsubishi Electric
Réf fabricant: E17E33293
|
avec délai
sur devis
|
|
|
|
9 page 1
|
Stop valve (liquid) (g)‹485420
|
Mitsubishi Electric
Réf fabricant: E17942661
|
avec délai
sur devis
|
|
|
|
10 page 3
|
Stop valve bed
|
Mitsubishi Electric
Réf fabricant: -
|
avec délai
sur devis
|
|
|
|
10 page 1
|
Stop valve(gas) (g)
|
Mitsubishi Electric
Réf fabricant: E17E33661
|
avec délai
sur devis
|
|
|
|
11 page 3
|
Cover panel(front) (g)‹472234›
|
Mitsubishi Electric
Réf fabricant: E17E33006
|
avec délai
sur devis
|
|
|
|
11 page 1
|
Power receiver (g)
|
Mitsubishi Electric
Réf fabricant: E17J26959
|
avec délai
sur devis
|
|
|
|
12 page 1
|
Charge plug (g)
|
Mitsubishi Electric
Réf fabricant: E17942641
|
avec délai
sur devis
|
|
|
|
12 page 3
|
Cover panel(rear) (g)
|
Mitsubishi Electric
Réf fabricant: E17J26006
|
avec délai
sur devis
|
|
|
|
13 page 3
|
Handle (rear) (g)
|
Mitsubishi Electric
Réf fabricant: E17943009
|
avec délai
sur devis
|
|
|
|
13 page 1
|
R.v.coil (g)
|
Mitsubishi Electric
Réf fabricant: E17J26490
|
avec délai
sur devis
|
|
|
|
14 page 1
|
4-way valve (g) ‹475419›
|
Mitsubishi Electric
Réf fabricant: E17J27961
|
avec délai
sur devis
|
|
|
|
14 page 3
|
Side panel r (g) ‹474532›
|
Mitsubishi Electric
Réf fabricant: E17J26085
|
avec délai
sur devis
|
|
|
|
15 page 1
|
Linear expansion valve ‹475204
|
Mitsubishi Electric
Réf fabricant: E17E33640
|
avec délai
sur devis
|
|
|
|
15 page 3
|
Service panel (g) ‹472232›
|
Mitsubishi Electric
Réf fabricant: E17J26245
|
avec délai
sur devis
|
|
|
|
16 page 3
|
Label (mitsubishi)
|
Mitsubishi Electric
Réf fabricant: -
|
avec délai
sur devis
|
|
|
|
16 page 1
|
Lev (g) ‹475057›
|
Mitsubishi Electric
Réf fabricant: E17J27493
|
avec délai
sur devis
|
|
|
|
17 page 1
|
Linear expansion valve co (g)
|
Mitsubishi Electric
Réf fabricant: E17J26493
|
avec délai
sur devis
|
|
|
|
17 page 3
|
Top panel (g) ‹472233›
|
Mitsubishi Electric
Réf fabricant: E17E33297
|
avec délai
sur devis
|
|
|
|
18 page 1
|
High pressure switch (g)
|
Mitsubishi Electric
Réf fabricant: E17942646
|
avec délai
sur devis
|
|
|
|
18 page 3
|
Rear guard (g)
|
Mitsubishi Electric
Réf fabricant: E17E33523
|
avec délai
sur devis
|
|
|
|
19 page 1
|
Thermis(2ph pipe/am(g)‹473106›
|
Mitsubishi Electric
Réf fabricant: E17J26307
|
avec délai
sur devis
|
|
|
|
20 page 1
|
Terminal block (g)
|
Mitsubishi Electric
Réf fabricant: E17E45374
|
avec délai
sur devis
|
|
|
|
21 page 1
|
Reactor set (g)
|
Mitsubishi Electric
Réf fabricant: E17E45337
|
avec délai
sur devis
|
|
|
|
22 page 1
|
Electrical box
|
Mitsubishi Electric
Réf fabricant: -
|
avec délai
sur devis
|
|
|
|
23 page 1
|
Power board (g)
|
Mitsubishi Electric
Réf fabricant: E17E45440
|
avec délai
sur devis
|
|
|
|
24 page 1
|
Thermistor (heat sink) (g)
|
Mitsubishi Electric
Réf fabricant: E17E45307
|
avec délai
sur devis
|
|
|
|
25 page 1
|
Control pcb (g)‹474976›
|
Mitsubishi Electric
Réf fabricant: E17J26450
|
avec délai
sur devis
|
|
