Unité externe Mitsubishi Electric PUHZ-P250YHA3

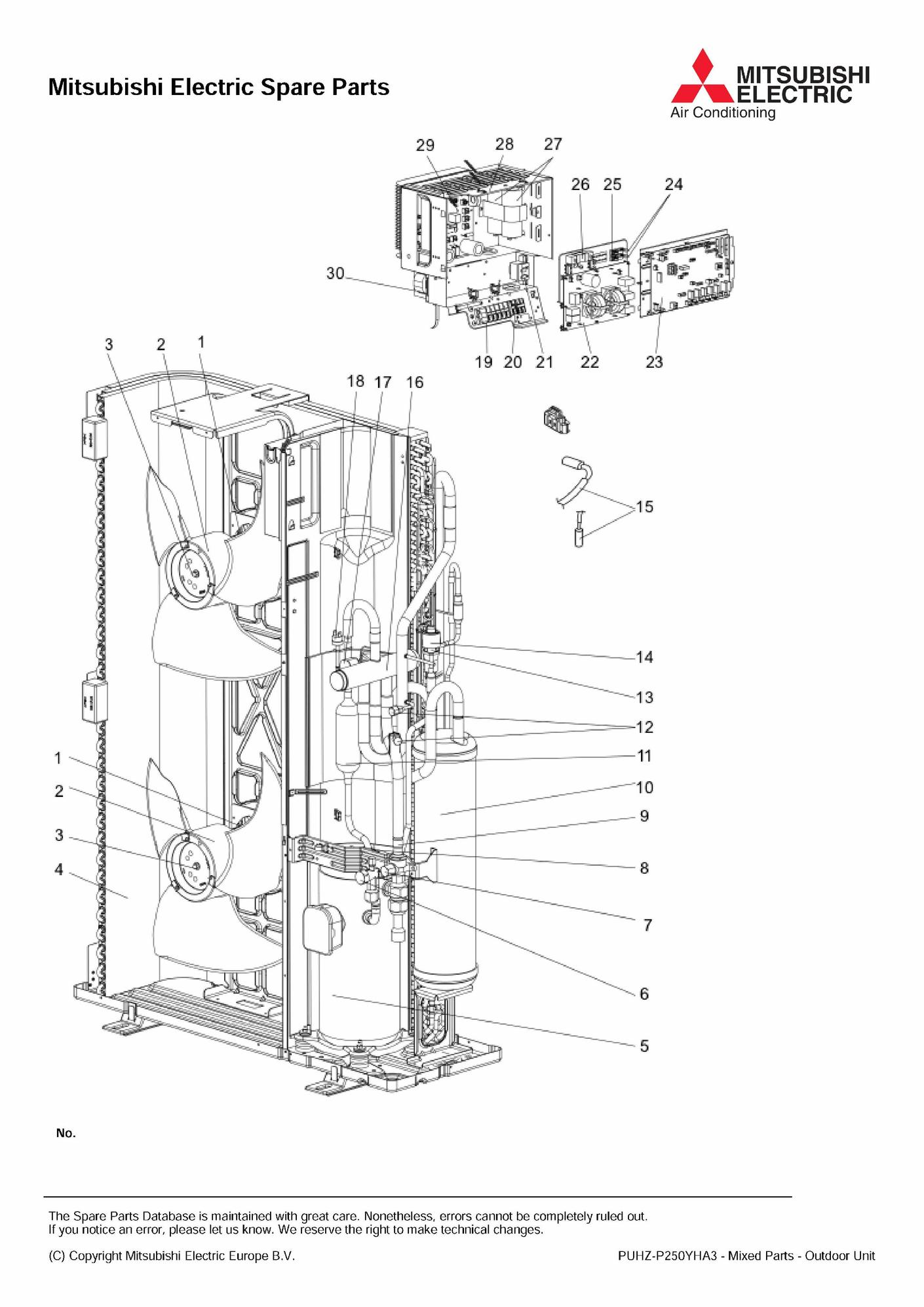

page 1

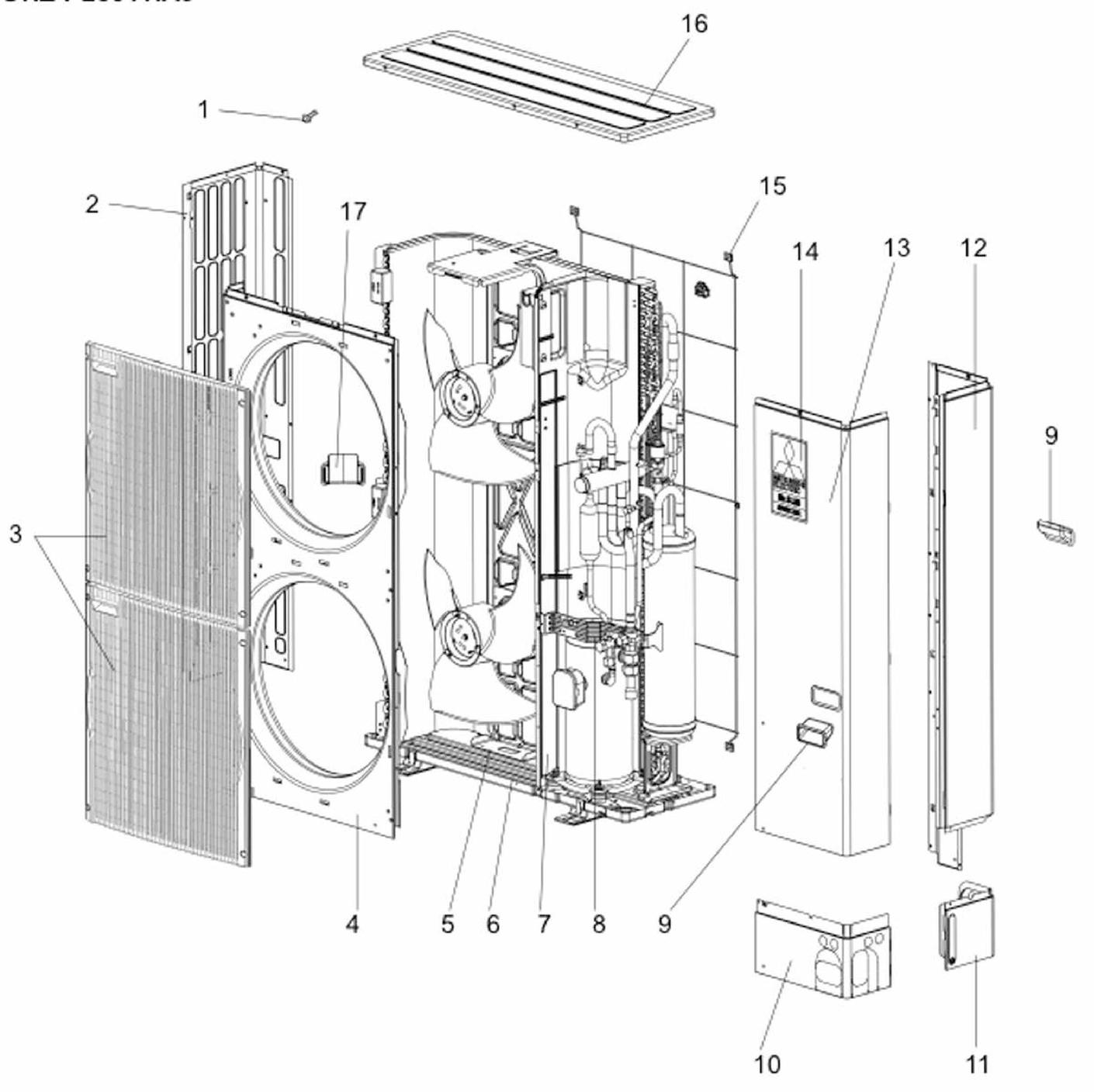

page 5
Pièces détachées Unité externe Mitsubishi Electric PUHZ-P250YHA3 chez Pièces Express


Référence fabricant
Position Schéma
R01E46221 Fan motor ‹316188› ‹325089› 1
R01E06115 Propeller fan 2
R01E09097 Nut(g)puhz-rp14‹226021›‹322818 3
R01H04408 Heat exchanger 4
T97415769 Compressor ANB52FFPMT 5
R01E23410 Stop valve 1/2 1/2 6
R01E13411 Ball valve 7
R01E14201 Therm puhz-rpyha2-1(g)‹407102› 8
R0145L450 Strainer 9
R01E40440 Accumulator (g) 10
R01E10467 Muffler 11
R01E24413 Charge plug 12
R01H19401 Lev 13
R01E50242 Lev coil 14
R01H01202 Thermistor 15
R01E12403 4 way valve 16
T7WE39242 Solenoid coil puhz (g)‹414720› 17
R01E06208 High pressure (g) ‹409263› OFF 4.14MPa 18
T7WE30716 Terminal block 5P (L1,L2,L3,N,PE) 19
R01E19246 Terminal block 3P(S1,S2,S3) 20
T7WE16259 Reactor 21
T7WE24346 Noise filter 22
T7WE95315 Controller board 23
R0130L241 Fuse holder 24
R01E07239 Fuse 250V 15A 25
R01E10233 Resistor 26
T7WE21255 Capacitor 27
- Electrical parts box 28
T7WE59313 Power board 29
T7WE13259 Reactor 30
R01E96202 Thermistor 31
R01E14239 Fuse 6.3a 250v 6.3A 250V 32


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité externe Mitsubishi Electric PUHZ-P250YHA3



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
1 page 1 Fan motor ‹316188› ‹325089›

Mitsubishi Electric
Réf fabricant: R01E46221
avec délai
sur devis
Propeller fan Mitsubishi Electric R01E06115
2 page 1 Propeller fan
Code article PEX: 728271
Mitsubishi Electric
Réf fabricant: R01E06115
± 5 jours ouvrés
102,11 € TTC
2 page 5 Side panel (l) puhz-rp-yha (g)

Mitsubishi Electric
Réf fabricant: R01E15662
avec délai
sur devis
Intake grille Mitsubishi Electric T7WE03691
3 page 5 Intake grille
Code article PEX: 731566
Mitsubishi Electric
Réf fabricant: T7WE03691
± 5 jours ouvrés
81,35 € TTC
3 page 1 Nut(g)puhz-rp14‹226021›‹322818

Mitsubishi Electric
Réf fabricant: R01E09097
avec délai
sur devis
4 page 5 Front panel puhz-rp‹191513›

Mitsubishi Electric
Réf fabricant: T7WE02667
avec délai
sur devis
Heat exchanger Mitsubishi Electric R01H04408
4 page 1 Heat exchanger
Code article PEX: 728605
Mitsubishi Electric
Réf fabricant: R01H04408
± 5 jours ouvrés
1 290,08 € TTC
Compressor Mitsubishi Electric T97415769
5 page 1 Compressor
Code article PEX: 732093
Mitsubishi Electric
Réf fabricant: T97415769
± 5 jours ouvrés
2 390,33 € TTC
5 page 5 Motor support ‹313056›

Mitsubishi Electric
Réf fabricant: R01E39130
avec délai
sur devis
6 page 5 Base (g)

Mitsubishi Electric
Réf fabricant: R01E36686
avec délai
sur devis
Stop valve 1/2 Mitsubishi Electric R01E23410
6 page 1 Stop valve 1/2
Code article PEX: 728406
Mitsubishi Electric
Réf fabricant: R01E23410
± 5 jours ouvrés
77,88 € TTC
Ball valve Mitsubishi Electric R01E13411
7 page 1 Ball valve
Code article PEX: 728338
Mitsubishi Electric
Réf fabricant: R01E13411
± 5 jours ouvrés
106,61 € TTC
7 page 5 Separator

Mitsubishi Electric
Réf fabricant: -
avec délai
sur devis
Handle Mitsubishi Electric R01E01655
8 page 5 Handle
Code article PEX: 728207
Mitsubishi Electric
Réf fabricant: R01E01655
± 5 jours ouvrés
49,21 € TTC
8 page 1 Therm puhz-rpyha2-1(g)‹407102›

Mitsubishi Electric
Réf fabricant: R01E14201
avec délai
sur devis
8 page 5 Valve bed assy

Mitsubishi Electric
Réf fabricant: -
avec délai
sur devis
Strainer Mitsubishi Electric R0145L450
9 page 1 Strainer
Code article PEX: 728869
Mitsubishi Electric
Réf fabricant: R0145L450
± 5 jours ouvrés
45,82 € TTC
10 page 1 Accumulator (g)

Mitsubishi Electric
Réf fabricant: R01E40440
avec délai
sur devis
Cover panel Mitsubishi Electric R01E13658
10 page 5 Cover panel
Code article PEX: 728343
Mitsubishi Electric
Réf fabricant: R01E13658
± 5 jours ouvrés
76,15 € TTC
11 page 5 Cover panel (rear) ‹219251›

Mitsubishi Electric
Réf fabricant: R01E11658
avec délai
sur devis
Muffler Mitsubishi Electric R01E10467
11 page 1 Muffler
Code article PEX: 728311
Mitsubishi Electric
Réf fabricant: R01E10467
± 5 jours ouvrés
76,15 € TTC
Charge plug Mitsubishi Electric R01E24413
12 page 1 Charge plug
Code article PEX: 728413
Mitsubishi Electric
Réf fabricant: R01E24413

obsolète

12 page 5 Side panel (g)‹209719›

Mitsubishi Electric
Réf fabricant: T7WE20661
avec délai
sur devis
Lev Mitsubishi Electric R01H19401
13 page 1 Lev
Code article PEX: 728634
Mitsubishi Electric
Réf fabricant: R01H19401
± 5 jours ouvrés
99,61 € TTC
Service panel Mitsubishi Electric T7WE07667
13 page 5 Service panel
Code article PEX: 731587
Mitsubishi Electric
Réf fabricant: T7WE07667
± 5 jours ouvrés
106,61 € TTC
14 page 5 Label

Mitsubishi Electric
Réf fabricant: -
avec délai
sur devis
Lev coil Mitsubishi Electric R01E50242
14 page 1 Lev coil
Code article PEX: 728517
Mitsubishi Electric
Réf fabricant: R01E50242
± 5 jours ouvrés
77,88 € TTC
Rear guard Mitsubishi Electric R01E07698
15 page 5 Rear guard
Code article PEX: 728291
Mitsubishi Electric
Réf fabricant: R01E07698
± 5 jours ouvrés
74,41 € TTC
Thermistor Mitsubishi Electric R01H01202
15 page 1 Thermistor
Code article PEX: 728597
Mitsubishi Electric
Réf fabricant: R01H01202
± 5 jours ouvrés
91,73 € TTC
4 way valve Mitsubishi Electric R01E12403
16 page 1 4 way valve
Code article PEX: 728330
Mitsubishi Electric
Réf fabricant: R01E12403
± 5 jours ouvrés
360,06 € TTC
16 page 5 Top panel pumy ‹275515›

Mitsubishi Electric
Réf fabricant: R01E28641
avec délai
sur devis
17 page 5 Handle (g) puhz-rp140yha2

Mitsubishi Electric
Réf fabricant: R01E02655
avec délai
sur devis
17 page 1 Solenoid coil puhz (g)‹414720›

Mitsubishi Electric
Réf fabricant: T7WE39242
avec délai
sur devis
18 page 1 High pressure (g) ‹409263›

Mitsubishi Electric
Réf fabricant: R01E06208
avec délai
sur devis
Terminal block Mitsubishi Electric T7WE30716
19 page 1 Terminal block
Code article PEX: 731694
Mitsubishi Electric
Réf fabricant: T7WE30716
± 5 jours ouvrés
59,39 € TTC
Terminal block Mitsubishi Electric R01E19246
20 page 1 Terminal block
Code article PEX: 728386
Mitsubishi Electric
Réf fabricant: R01E19246
± 5 jours ouvrés
55,99 € TTC
Reactor Mitsubishi Electric T7WE16259
21 page 1 Reactor
Code article PEX: 731630
Mitsubishi Electric
Réf fabricant: T7WE16259
± 5 jours ouvrés
77,88 € TTC
Noise filter Mitsubishi Electric T7WE24346
22 page 1 Noise filter
Code article PEX: 731668
Mitsubishi Electric
Réf fabricant: T7WE24346
± 5 jours ouvrés
326,82 € TTC
Controller board Mitsubishi Electric T7WE95315
23 page 1 Controller board
Code article PEX: 731821
Mitsubishi Electric
Réf fabricant: T7WE95315
en stock
sur devis
Fuse holder Mitsubishi Electric R0130L241
24 page 1 Fuse holder
Code article PEX: 728845
Mitsubishi Electric
Réf fabricant: R0130L241
± 5 jours ouvrés
47,51 € TTC
Fuse Mitsubishi Electric R01E07239
25 page 1 Fuse
Code article PEX: 728284
Mitsubishi Electric
Réf fabricant: R01E07239
± 5 jours ouvrés
45,82 € TTC
Resistor Mitsubishi Electric R01E10233
26 page 1 Resistor
Code article PEX: 728306
Mitsubishi Electric
Réf fabricant: R01E10233
± 5 jours ouvrés
57,70 € TTC
Capacitor Mitsubishi Electric T7WE21255
27 page 1 Capacitor
Code article PEX: 731654
Mitsubishi Electric
Réf fabricant: T7WE21255
± 5 jours ouvrés
98,65 € TTC
28 page 1 Electrical parts box

Mitsubishi Electric
Réf fabricant: -
avec délai
sur devis
29 page 1 Power board

Mitsubishi Electric
Réf fabricant: T7WE59313
avec délai
sur devis
Reactor Mitsubishi Electric T7WE13259
30 page 1 Reactor
Code article PEX: 731615
Mitsubishi Electric
Réf fabricant: T7WE13259
± 5 jours ouvrés
190,50 € TTC
Thermistor Mitsubishi Electric R01E96202
31 page 1 Thermistor
Code article PEX: 728565
Mitsubishi Electric
Réf fabricant: R01E96202
± 5 jours ouvrés
81,35 € TTC
Fuse 6.3a 250v Mitsubishi Electric R01E14239
32 page 1 Fuse 6.3a 250v
Code article PEX: 728348
Mitsubishi Electric
Réf fabricant: R01E14239
± 5 jours ouvrés
45,82 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Mitsubishi Electric PUHZ-P250YHA3 ainsi que des liens vers les articles Mitsubishi Electric. En parcourant la page Mitsubishi Electric, vous pourrez également trouver toutes les pièces Mitsubishi Electric présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
