Unité externe Mitsubishi Electric MUZ HJ71VA-E1

page 1

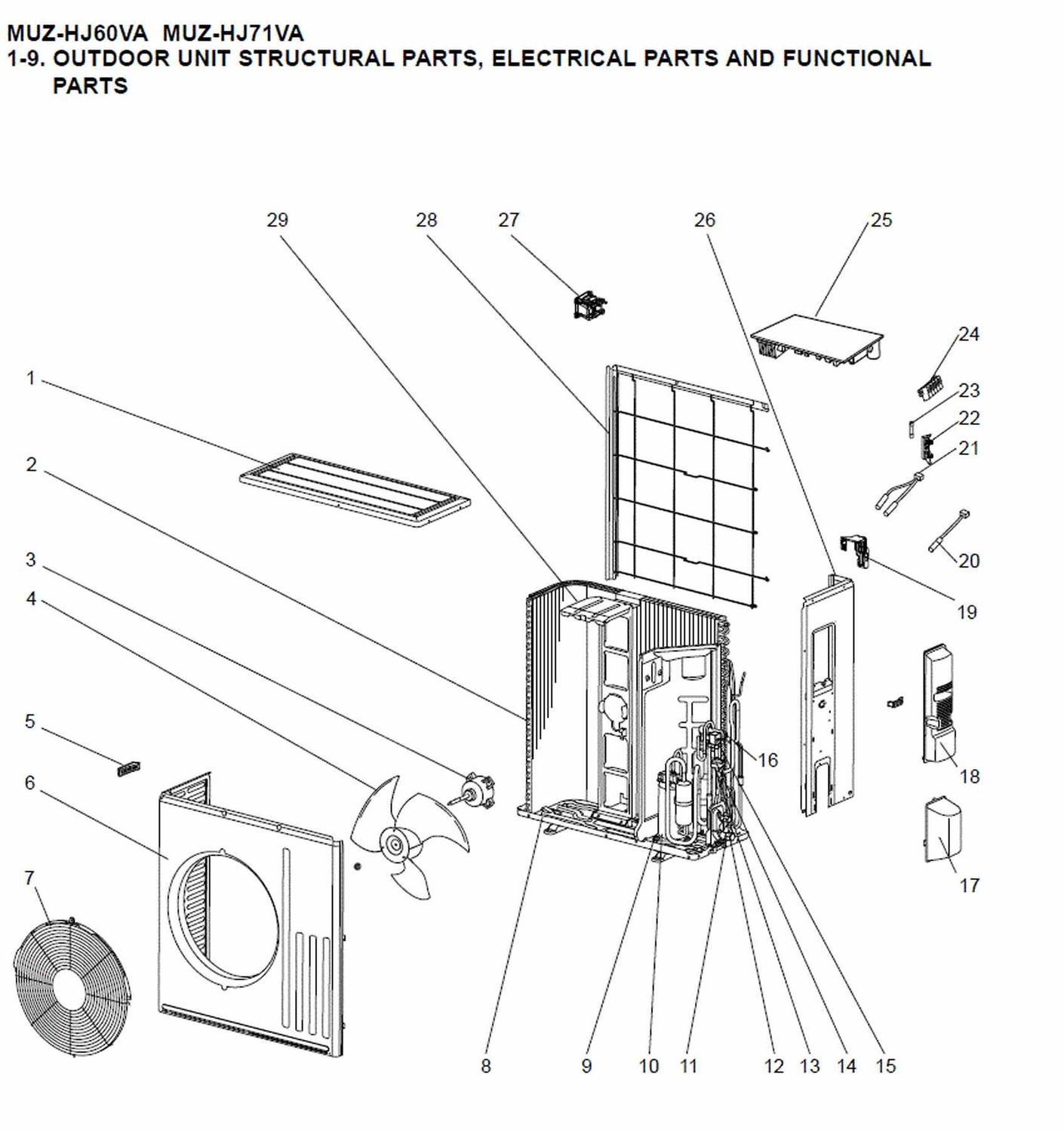

Position

Schéma

E12L87297	Top panel‹416200›	1
E12H21630	Outdoor heat exchanger (g)	2
E12N87301	Outdoor fan motor RC0J77-	3
E12F28501	Propeller (g)‹412344›	4
E12817009	Handle mucfa12/18/24‹g‹412346›	5
E12N87232	Cabinet ‹473084›	6
E12F73521	Fan guard‹474130› Including ice guard	7
E12F28290	Base (g)‹412349›	8
E12F28900	Compr.snb130fgbmt(g)‹474340› SNB130FGBMT	10
E12F28661	Stop valve (gas) ‹474269› d 15.88	11
E12F29662	Stop valve (liquid) (g) d. 9.52	12
E12851640	Exp valve assy suz (g)‹474257›	13
E12F28493	Exp. valve coil (g)‹472289›	14
E12G16490	R.v.coil (g)‹474043›	15
E12C18961	4-way valve mxz (g) ‹474414›	16
E12F28650	Valve cover (g)‹412357›	17
E12G16245	Service panel (g)	18
E12F28079	Thermo holder (g)	19
E12G16307	O/d heat ex tem thermistor (g)	20
E12G16308	Thermistor set (g)‹473641› DEFROST, DISCHARGE	21
E12735241	Fuse holder (g)	22
E12735382	Fuse (g) T20AL250V	23
E12N87374	Terminal block 5 P	24
E12N88451	Inverter p.c. board Including heat sink and RT64	25
E12F28233	Back panel (out) (g)‹473414›	26
E12H21337	Reactor (g)‹416199›	27
E12L87523	Condenser net (g)‹412366›	28
E12F28515	Motor support (g)‹412367›	29
E12262936	Capillary tube mucfh 24nv (g) d 4.0 d 2.4 200	30
E12527936	Capillary tube mu(h)18,24, (g) d 4.0 d 2.4 100	32
E12F28704	Drain socket (g) ‹416196›	33

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité externe Mitsubishi Electric MUZ HJ71VA-E1

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Top panel‹416200›	Mitsubishi Electric Réf fabricant: E12L87297	avec délai sur devis
	2 page 1	Outdoor heat exchanger (g)	Mitsubishi Electric Réf fabricant: E12H21630	avec délai sur devis
	3 page 1	Outdoor fan motor	Mitsubishi Electric Réf fabricant: E12N87301	avec délai sur devis
	4 page 1	Propeller (g)‹412344›	Mitsubishi Electric Réf fabricant: E12F28501	avec délai sur devis
	5 page 1	Handle mucfa12/18/24‹g‹412346›	Mitsubishi Electric Réf fabricant: E12817009	avec délai sur devis
	6 page 1	Cabinet ‹473084›	Mitsubishi Electric Réf fabricant: E12N87232	avec délai sur devis
	7 page 1	Fan guard‹474130›	Mitsubishi Electric Réf fabricant: E12F73521	avec délai sur devis
	8 page 1	Base (g)‹412349›	Mitsubishi Electric Réf fabricant: E12F28290	avec délai sur devis
	9 page 3	Comp.rub.set mxz(g)‹412350›	Mitsubishi Electric Réf fabricant: E12C34506	avec délai sur devis
	10 page 1	Compr.snb130fgbmt(g)‹474340›	Mitsubishi Electric Réf fabricant: E12F28900	avec délai sur devis
	11 page 1	Stop valve (gas) ‹474269›	Mitsubishi Electric Réf fabricant: E12F28661	avec délai sur devis
	12 page 1	Stop valve (liquid) (g)	Mitsubishi Electric Réf fabricant: E12F29662	avec délai sur devis
	13 page 1	Exp valve assy suz (g)‹474257›	Mitsubishi Electric Réf fabricant: E12851640	avec délai sur devis
	14 page 1	Exp. valve coil (g)‹472289›	Mitsubishi Electric Réf fabricant: E12F28493	avec délai sur devis
	15 page 1	R.v.coil (g)‹474043›	Mitsubishi Electric Réf fabricant: E12G16490	avec délai sur devis
	16 page 1	4-way valve mxz (g) ‹474414›	Mitsubishi Electric Réf fabricant: E12C18961	avec délai sur devis
	17 page 1	Valve cover (g)‹412357›	Mitsubishi Electric Réf fabricant: E12F28650	avec délai sur devis
	18 page 1	Service panel (g)	Mitsubishi Electric Réf fabricant: E12G16245	avec délai sur devis
	19 page 1	Thermo holder (g)	Mitsubishi Electric Réf fabricant: E12F28079	avec délai sur devis
	20 page 1	O/d heat ex tem thermistor (g)	Mitsubishi Electric Réf fabricant: E12G16307	avec délai sur devis
	21 page 1	Thermistor set (g)‹473641›	Mitsubishi Electric Réf fabricant: E12G16308	avec délai sur devis
	22 page 1	Fuse holder (g)	Mitsubishi Electric Réf fabricant: E12735241	avec délai sur devis
	23 page 1	Fuse (g)	Mitsubishi Electric Réf fabricant: E12735382	avec délai sur devis
	24 page 1	Terminal block	Mitsubishi Electric Réf fabricant: E12N87374	avec délai sur devis
	25 page 1	Inverter p.c. board	Mitsubishi Electric Réf fabricant: E12N88451	avec délai sur devis
	26 page 1	Back panel (out) (g)‹473414›	Mitsubishi Electric Réf fabricant: E12F28233	avec délai sur devis
	27 page 1	Reactor (g)‹416199›	Mitsubishi Electric Réf fabricant: E12H21337	avec délai sur devis
	28 page 1	Condenser net (g)‹412366›	Mitsubishi Electric Réf fabricant: E12L87523	avec délai sur devis
	29 page 1	Motor support (g)‹412367›	Mitsubishi Electric Réf fabricant: E12F28515	avec délai sur devis
	30 page 1	Capillary tube mucfh 24nv (g)	Mitsubishi Electric Réf fabricant: E12262936	avec délai sur devis
	30 page 4	Capillary tube mxz-va-e2 (g)	Mitsubishi Electric Réf fabricant: E12838936	avec délai sur devis
	32 page 1	Capillary tube mu(h)18,24, (g)	Mitsubishi Electric Réf fabricant: E12527936	avec délai sur devis
	33 page 1	Drain socket (g) ‹416196›	Mitsubishi Electric Réf fabricant: E12F28704	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Mitsubishi Electric MUZ HJ71VA-E1 ainsi que des liens vers les articles Mitsubishi Electric. En parcourant la page Mitsubishi Electric, vous pourrez également trouver toutes les pièces Mitsubishi Electric présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
