Unité externe Mitsubishi Electric MUZ HC35VA-E1

page 1

page 2

Position

Schéma

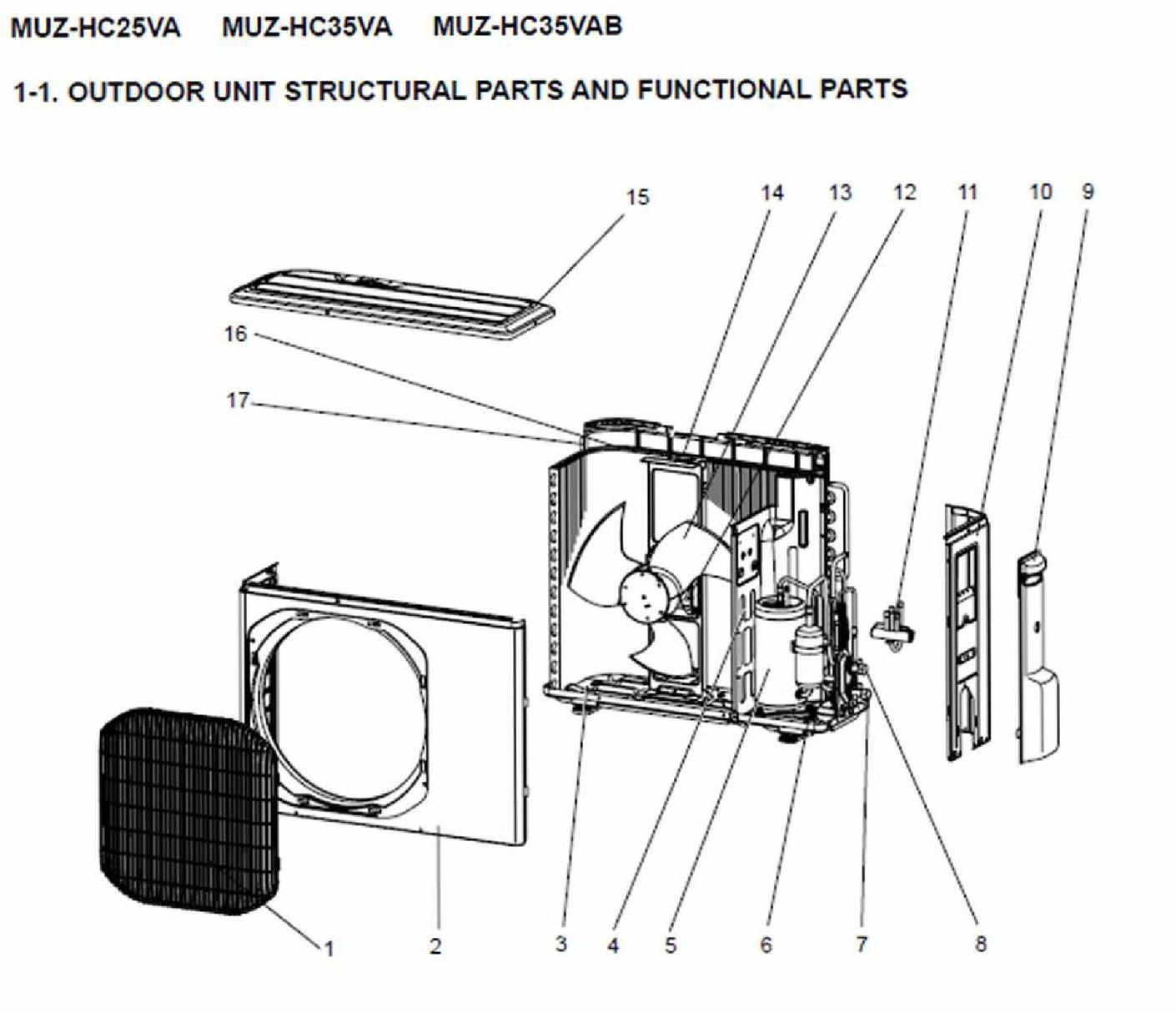

E12B72521	Grille (out) muz-gc-va-e1 (g)	1
E12B72232	Cabinet muz-gc-va-e1 (g)	2
E12B72290	Base muz-gc-va-e1 (g)	3
E12B72293	Separator	4
E12B93900	Compress knb073fgdh muz(g)‹nla	5
E12B73900	Compressor knb073fe(g)‹208686›	5
E12927661	Stop valve (gas) ‹293344› (g) d9.52	7
E12927662	Stop valve (liq) ‹293345› (g) d6.35	8
E12B72245	Service panel muz-gc-va(h) (g)	9
E12B72233	Back panel muz-gc-va-e1 (g)	10
E12931961	4way valve (g) muh-ga35vb-e1	11
E12A89301	O/d fan motor(g) ‹219486›	12
E12B72501	Prop. fan(g)‹474094›‹488357›	13
E12B72515	Motor support	14
E12B72297	Top panel muz-gc-va-e1 (g)	15
E12B73630	Heat exchanger muz-hcvabe1 (g)	16
E12B72523	Condenser net	17
E12B73936	Capillary tube ø3.0 × ø1.4 × 600	18
E12B88936	Capillary tube ø3.0 × ø1.4 × 235	18
E12891642	Check valve	19

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité externe Mitsubishi Electric MUZ HC35VA-E1

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Grille (out) muz-gc-va-e1 (g)	Mitsubishi Electric Réf fabricant: E12B72521	avec délai sur devis

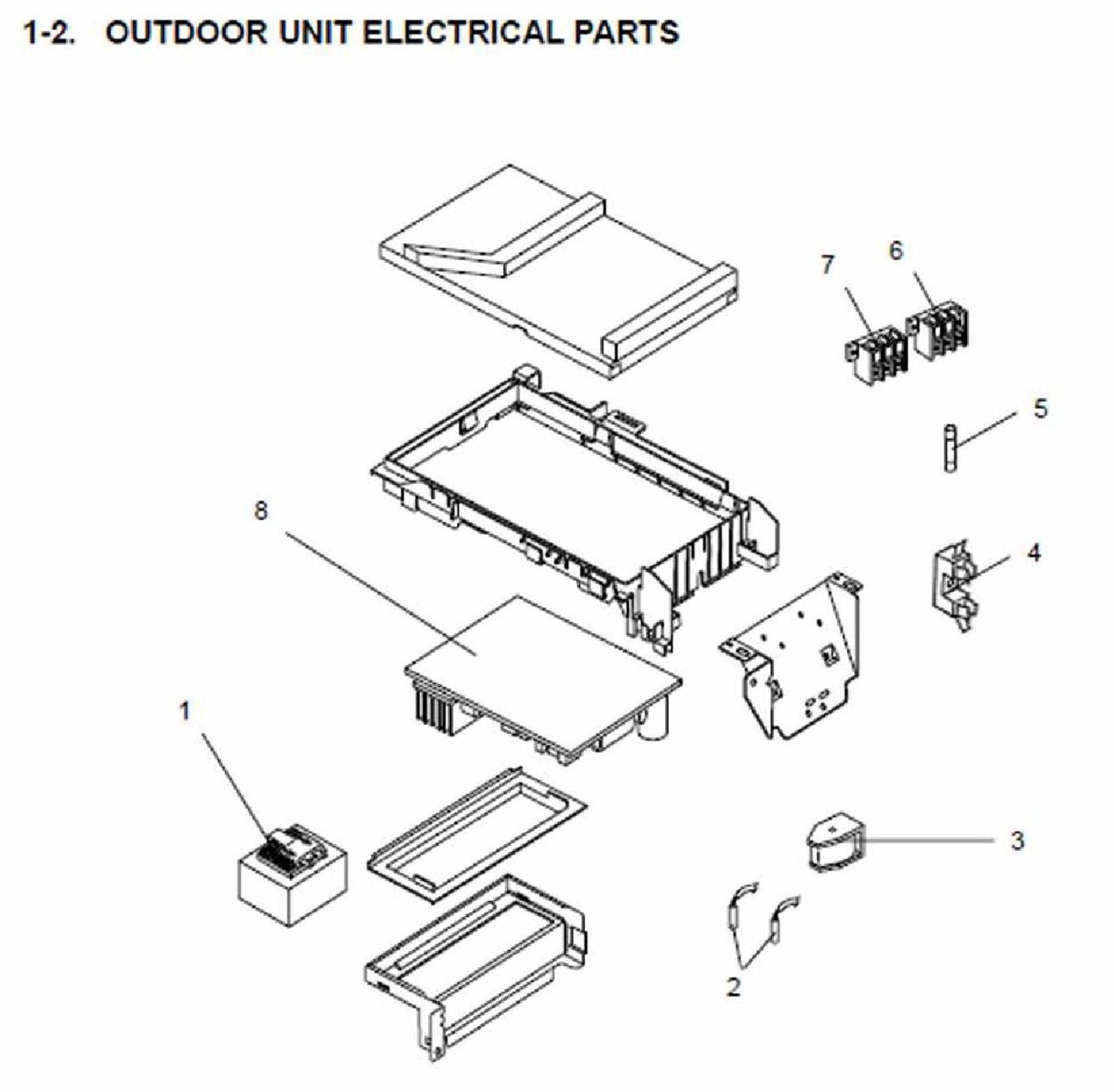

	1 page 2	Reactor muz-gc-va-e1 (g)	Mitsubishi Electric Réf fabricant: E12B72337	avec délai sur devis
	2 page 1	Cabinet muz-gc-va-e1 (g)	Mitsubishi Electric Réf fabricant: E12B72232	avec délai sur devis
	2 page 2	Thermistor set suz-ka-va (g)	Mitsubishi Electric Réf fabricant: E12927306	avec délai sur devis
	3 page 1	Base muz-gc-va-e1 (g)	Mitsubishi Electric Réf fabricant: E12B72290	avec délai sur devis
	3 page 2	R.v. coil muz-gc-va-e1 (g)	Mitsubishi Electric Réf fabricant: E12B72490	avec délai sur devis
	4 page 2	Fuse holder (g)	Mitsubishi Electric Réf fabricant: E12735241	avec délai sur devis
	4 page 1	Separator	Mitsubishi Electric Réf fabricant: E12B72293	avec délai sur devis
	5 page 1	Compress knb073fgdh muz(g)‹nla	Mitsubishi Electric Réf fabricant: E12B93900	avec délai sur devis
	5 page 1	Compressor knb073fe(g)‹208686›	Mitsubishi Electric Réf fabricant: E12B73900	avec délai sur devis
	5 page 2	Fuse (g) ‹473769›	Mitsubishi Electric Réf fabricant: E12735382	avec délai sur devis
	6 page 3	Comp.rub.muz-hc25(g)‹417065›	Mitsubishi Electric Réf fabricant: E12065506	avec délai sur devis
	6 page 2	Terminal block	Mitsubishi Electric Réf fabricant: E12573375	avec délai sur devis
	7 page 1	Stop valve (gas) ‹293344› (g)	Mitsubishi Electric Réf fabricant: E12927661	avec délai sur devis
	7 page 2	Terminal block muz-fa-va (g)	Mitsubishi Electric Réf fabricant: E12927374	avec délai sur devis
	8 page 2	Inverter pcb muz-hc35 (g)‹nla›	Mitsubishi Electric Réf fabricant: E12B73451	avec délai sur devis
	8 page 1	Stop valve (liq) ‹293345› (g)	Mitsubishi Electric Réf fabricant: E12927662	avec délai sur devis
	9 page 2	Fuse (g)‹416385›	Mitsubishi Electric Réf fabricant: E12A49382	avec délai sur devis
	9 page 1	Service panel muz-gc-va(h) (g)	Mitsubishi Electric Réf fabricant: E12B72245	avec délai sur devis
	10 page 1	Back panel muz-gc-va-e1 (g)	Mitsubishi Electric Réf fabricant: E12B72233	avec délai sur devis
	10 page 2	Varistor (g) muh-ha35va	Mitsubishi Electric Réf fabricant: E12661385	avec délai sur devis
	11 page 1	4way valve (g) muh-ga35vb-e1	Mitsubishi Electric Réf fabricant: E12931961	avec délai sur devis
	12 page 1	O/d fan motor(g) ‹219486›	Mitsubishi Electric Réf fabricant: E12A89301	avec délai sur devis
	13 page 1	Prop. fan(g)‹474094›‹488357›	Mitsubishi Electric Réf fabricant: E12B72501	avec délai sur devis
	14 page 1	Motor support	Mitsubishi Electric Réf fabricant: E12B72515	avec délai sur devis
	15 page 1	Top panel muz-gc-va-e1 (g)	Mitsubishi Electric Réf fabricant: E12B72297	avec délai sur devis
	16 page 1	Heat exchanger muz-hcvabe1 (g)	Mitsubishi Electric Réf fabricant: E12B73630	avec délai sur devis
	17 page 1	Condenser net	Mitsubishi Electric Réf fabricant: E12B72523	avec délai sur devis
	18 page 1	Capillary tube	Mitsubishi Electric Réf fabricant: E12B73936	avec délai sur devis
	18 page 1	Capillary tube	Mitsubishi Electric Réf fabricant: E12B88936	avec délai sur devis
	19 page 1	Check valve	Mitsubishi Electric Réf fabricant: E12891642	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Mitsubishi Electric MUZ HC35VA-E1 ainsi que des liens vers les articles Mitsubishi Electric. En parcourant la page Mitsubishi Electric, vous pourrez également trouver toutes les pièces Mitsubishi Electric présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
