Unité externe Mitsubishi Electric MUZ HJ50VA-E2

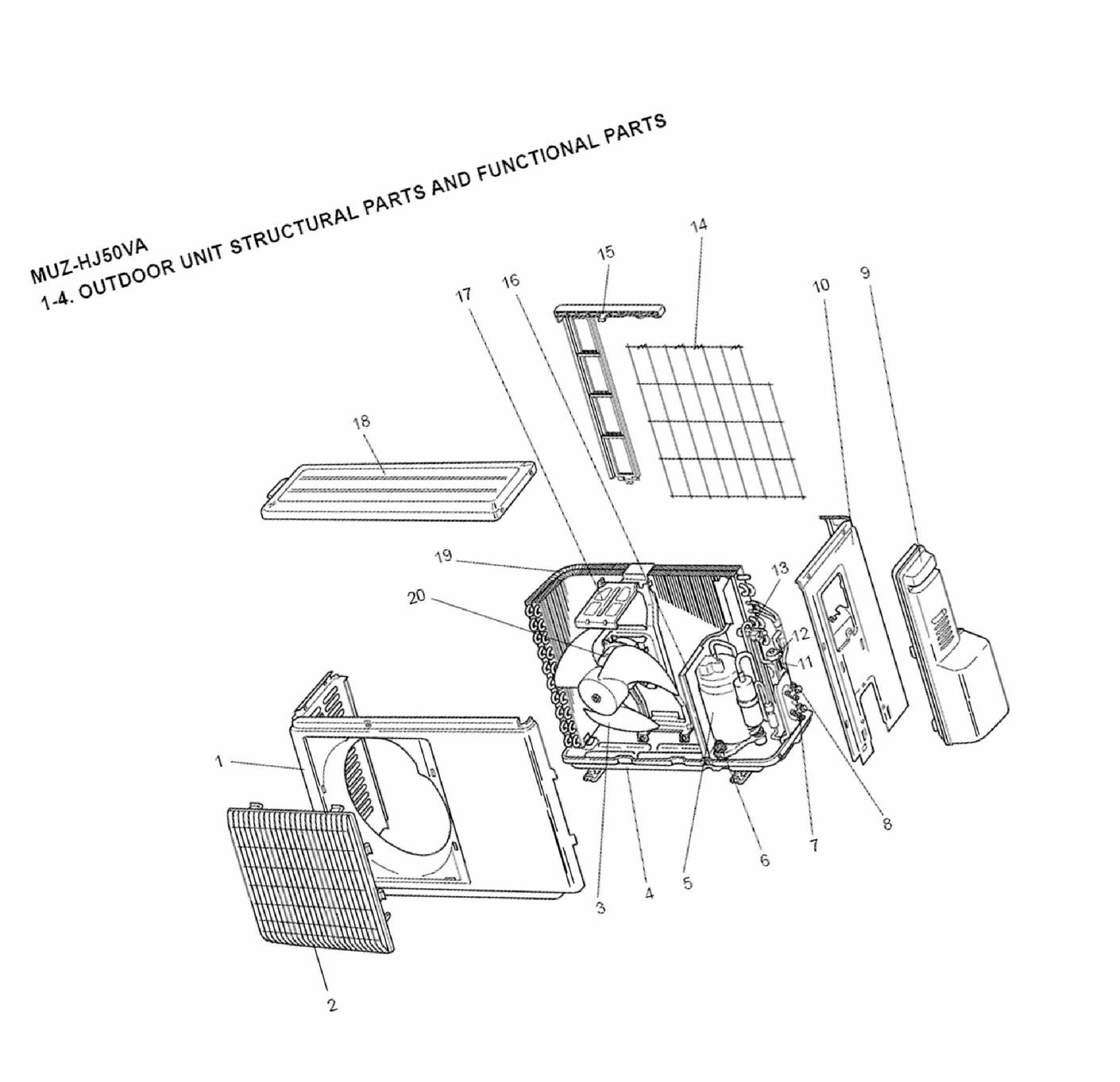

page 1

page 2

Position

Schéma

E12927232	Cabinet (g) ‹472311›	1
E12927521	Grille suz-ka-va (g)‹474139›	2
E12927501	Prop. suz-k (g)‹474100›‹488293	3
E12D69290	Base (g)	4
E12E05900	Compressor snb130fgbht‹474335› SNB130FGBHT	5
E12C34506	Comp.rub.set mxz(g)‹412350› 3 RUBBERS/SET	6
E12D58661	Stop valve gas muz-gbva-e3 (g) d12.7	7
E12D58662	Stop valve liq muz-gbva-e3 (g) d6.35	8
E12927245	Serv.p.suz-ka-va(g)‹473482›	9
E12G15233	Back panel (out) (g)‹417044›	10
E12A54640	Expansion valve(g)	11
E12G10493	Exp valve coil (g)‹488368›	12
E12J44961	4-way valve (g)‹481330›	13
E12930525	Condenser net (g)‹417042›	14
E12930523	Cond.net suz-ka-va(g)‹416951›	15
E12G11293	Separator (g)‹417063›	16
E12929515	Motor support mxz-2a40va (g)	17
E12927297	Top panel suz-ka-va(g)‹472310›	18
E12K01630	Outdoor heat exchanger	19
E12G11301	Od fan motor(g)‹473568›‹488369 RC0J50-_ _	20
E12J47936	Capillary tube(g)‹417051› d4.0 x d2.4 x 240	21
E12838704	Drain socket (g)‹416195›	22

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité externe Mitsubishi Electric MUZ HJ50VA-E2

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Cabinet (g) ‹472311›	Mitsubishi Electric Réf fabricant: E12927232	avec délai sur devis
	1 page 2	Reactor (g)‹417064›	Mitsubishi Electric Réf fabricant: E12G11337	avec délai sur devis
	2 page 1	Grille suz-ka-va (g)‹474139›	Mitsubishi Electric Réf fabricant: E12927521	avec délai sur devis
	2 page 2	Therm.muz-fd-va (g)‹417026›	Mitsubishi Electric Réf fabricant: E12C34306	avec délai sur devis
	3 page 2	O/d h-ex therm muz(g)‹416154›	Mitsubishi Electric Réf fabricant: E12C34307	avec délai sur devis
	3 page 1	Prop. suz-k (g)‹474100›‹488293	Mitsubishi Electric Réf fabricant: E12927501	avec délai sur devis
	4 page 1	Base (g)	Mitsubishi Electric Réf fabricant: E12D69290	avec délai sur devis
	4 page 2	Solenoid coil (g)‹417027›	Mitsubishi Electric Réf fabricant: E12J47490	avec délai sur devis
	5 page 1	Compressor snb130fgbht‹474335›	Mitsubishi Electric Réf fabricant: E12E05900	avec délai sur devis
	5 page 2	Fuse holder (g)	Mitsubishi Electric Réf fabricant: E12735241	avec délai sur devis
	6 page 1	Comp.rub.set mxz(g)‹412350›	Mitsubishi Electric Réf fabricant: E12C34506	avec délai sur devis
	6 page 2	Fuse (g) ‹473769›	Mitsubishi Electric Réf fabricant: E12735382	avec délai sur devis
	7 page 1	Stop valve gas muz-gbva-e3 (g)	Mitsubishi Electric Réf fabricant: E12D58661	avec délai sur devis
	7 page 2	Terminal block	Mitsubishi Electric Réf fabricant: E12N87374	avec délai sur devis
	8 page 2	Inverter pc board	Mitsubishi Electric Réf fabricant: E12K01451	avec délai sur devis
	8 page 1	Stop valve liq muz-gbva-e3 (g)	Mitsubishi Electric Réf fabricant: E12D58662	avec délai sur devis
	9 page 1	Serv.p.suz-ka-va(g)‹473482›	Mitsubishi Electric Réf fabricant: E12927245	avec délai sur devis
	10 page 1	Back panel (out) (g)‹417044›	Mitsubishi Electric Réf fabricant: E12G15233	avec délai sur devis
	11 page 1	Expansion valve(g)	Mitsubishi Electric Réf fabricant: E12A54640	avec délai sur devis
	12 page 1	Exp valve coil (g)‹488368›	Mitsubishi Electric Réf fabricant: E12G10493	avec délai sur devis
	13 page 1	4-way valve (g)‹481330›	Mitsubishi Electric Réf fabricant: E12J44961	avec délai sur devis
	14 page 1	Condenser net (g)‹417042›	Mitsubishi Electric Réf fabricant: E12930525	avec délai sur devis
	15 page 1	Cond.net suz-ka-va(g)‹416951›	Mitsubishi Electric Réf fabricant: E12930523	avec délai sur devis
	16 page 1	Separator (g)‹417063›	Mitsubishi Electric Réf fabricant: E12G11293	avec délai sur devis
	17 page 1	Motor support mxz-2a40va (g)	Mitsubishi Electric Réf fabricant: E12929515	avec délai sur devis
	18 page 1	Top panel suz-ka-va(g)‹472310›	Mitsubishi Electric Réf fabricant: E12927297	avec délai sur devis
	19 page 1	Outdoor heat exchanger	Mitsubishi Electric Réf fabricant: E12K01630	avec délai sur devis
	20 page 1	Od fan motor(g)‹473568›‹488369	Mitsubishi Electric Réf fabricant: E12G11301	avec délai sur devis
	21 page 1	Capillary tube(g)‹417051›	Mitsubishi Electric Réf fabricant: E12J47936	avec délai sur devis
	22 page 1	Drain socket (g)‹416195›	Mitsubishi Electric Réf fabricant: E12838704	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Mitsubishi Electric MUZ HJ50VA-E2 ainsi que des liens vers les articles Mitsubishi Electric. En parcourant la page Mitsubishi Electric, vous pourrez également trouver toutes les pièces Mitsubishi Electric présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
