| Photo | Position vue éclatée | Article | Référence fabricant | Disponibilité et prix | |
|
| 1 page 2 | Bearing m.assy (g)‹416440› | Mitsubishi Electric Réf fabricant: E12A89509 | avec délai sur devis | |
|
| 1 page 1 | Box assembly msz-gc25va (g) | Mitsubishi Electric Réf fabricant: E12A89234 | avec délai sur devis | |
|

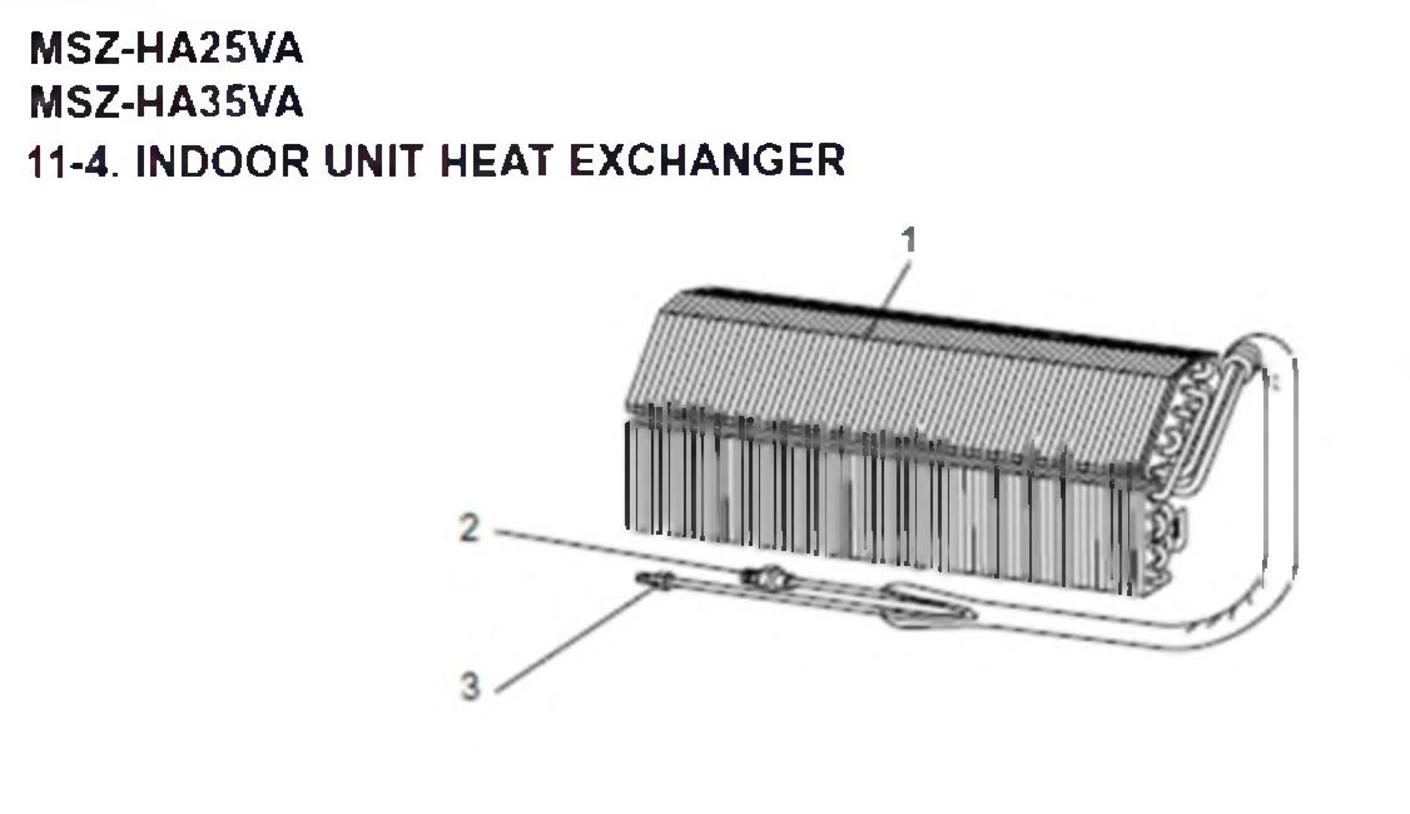

| 1 page 3 | Indoor heat exchanger | Mitsubishi Electric Réf fabricant: E02 A89 620 | avec délai sur devis | |
|
| 2 page 1 | Panel assy msz-hc35vab-e1 (g) | Mitsubishi Electric Réf fabricant: E12A89000 | avec délai sur devis | |
|
| 2 page 2 | Sleeve bearing (g)‹417125› | Mitsubishi Electric Réf fabricant: E12001504 | avec délai sur devis | |
|
| 2 page 3 | Union (gas) | Mitsubishi Electric Réf fabricant: E02 815 666 | avec délai sur devis | |
|
| 3 page 2 | Drain hose msz-gava-e1‹292161› | Mitsubishi Electric Réf fabricant: E12897702 | avec délai sur devis | |
|
| 3 page 1 | Screw cap (g) ‹473344› | Mitsubishi Electric Réf fabricant: E12913067 | avec délai sur devis | |
|
| 3 page 3 | Union (liquid) | Mitsubishi Electric Réf fabricant: E02 151 667 | avec délai sur devis | |
|
| 4 page 1 | Front panel (g)‹473271› | Mitsubishi Electric Réf fabricant: E12A89010 | avec délai sur devis | |
|
| 4 page 2 | Nozzle assembly | Mitsubishi Electric Réf fabricant: E12A89235 | avec délai sur devis | |
|
| 5 page 1 | Catch msc-07-rve1 (g)‹416355› | Mitsubishi Electric Réf fabricant: E12408142 | avec délai sur devis | |
|
| 5 page 2 | Horizontal vane (g) ‹472219› | Mitsubishi Electric Réf fabricant: E12A89040 | avec délai sur devis | |
|
| 6 page 1 | Air filter ‹477913› | Mitsubishi Electric Réf fabricant: E12A89100 | avec délai sur devis | |
|
| 6 page 2 | Vane motor (g) ‹416433› | Mitsubishi Electric Réf fabricant: E12A89303 | avec délai sur devis | |
|
| 7 page 2 | Control p.c. board msz-ha2 (g) | Mitsubishi Electric Réf fabricant: E12A89452 | avec délai sur devis | |
|
| 7 page 1 | Corner box r msz-ha25va (g) | Mitsubishi Electric Réf fabricant: E12A89975 | avec délai sur devis | |
|
| 8 page 2 | I/d control pcb holder msz (g) | Mitsubishi Electric Réf fabricant: E12A89095 | avec délai sur devis | |
|
| 8 page 1 | Installation plate msz-gc (g) | Mitsubishi Electric Réf fabricant: E12A89970 | avec délai sur devis | |
|
| 9 page 1 | Remote control msz-hc ‹325550› | Mitsubishi Electric Réf fabricant: E12A89426 | avec délai sur devis | |
|
| 9 page 2 | V.a. clamp | Mitsubishi Electric Réf fabricant: E12A89784 | avec délai sur devis | |
|
| 10 page 2 | Terminal block cover | Mitsubishi Electric Réf fabricant: E12A89780 | avec délai sur devis | |
|
| 11 page 2 | Varistor (g) muh-ha35va | Mitsubishi Electric Réf fabricant: E12661385 | avec délai sur devis | |
|
| 12 page 2 | Fuse (g)‹416385› | Mitsubishi Electric Réf fabricant: E12A49382 | avec délai sur devis | |
|
| 13 page 2 | Power pcb msz-hc35vab-e1 (g) | Mitsubishi Electric Réf fabricant: E12A89440 | avec délai sur devis | |
|
| 14 page 2 | Room temp thermistor ‹473633› | Mitsubishi Electric Réf fabricant: E12A89308 | avec délai sur devis | |
|
| 15 page 2 | I/d coil thermistor msz-hc (g) | Mitsubishi Electric Réf fabricant: E12A89307 | avec délai sur devis | |
|
| 16 page 2 | I/d fan motor ‹259472› | Mitsubishi Electric Réf fabricant: E12A89300 | avec délai sur devis | |
|
| 17 page 2 | Motor band assy msz-gcva-e1(g) | Mitsubishi Electric Réf fabricant: E12A89333 | avec délai sur devis | |
|
| 18 page 2 | Line flow fan msz (g) ‹472595› | Mitsubishi Electric Réf fabricant: E12A89302 | avec délai sur devis | |
