| Photo | Position vue éclatée | Article | Référence fabricant | Disponibilité et prix | |
|

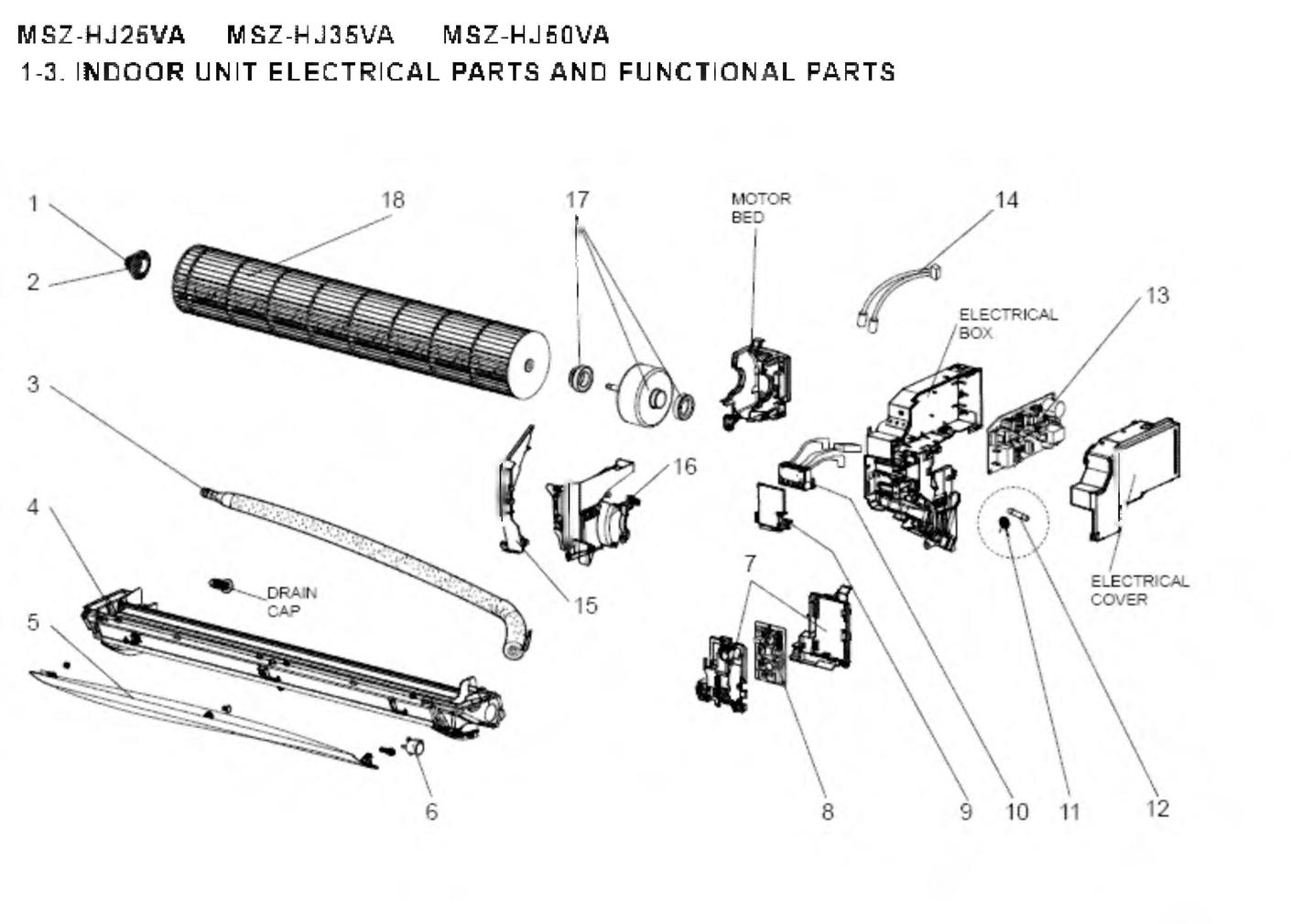

| 1 page 2 | Bearing mount (g)‹417126› | Mitsubishi Electric Réf fabricant: E12751509 | avec délai sur devis | |
|

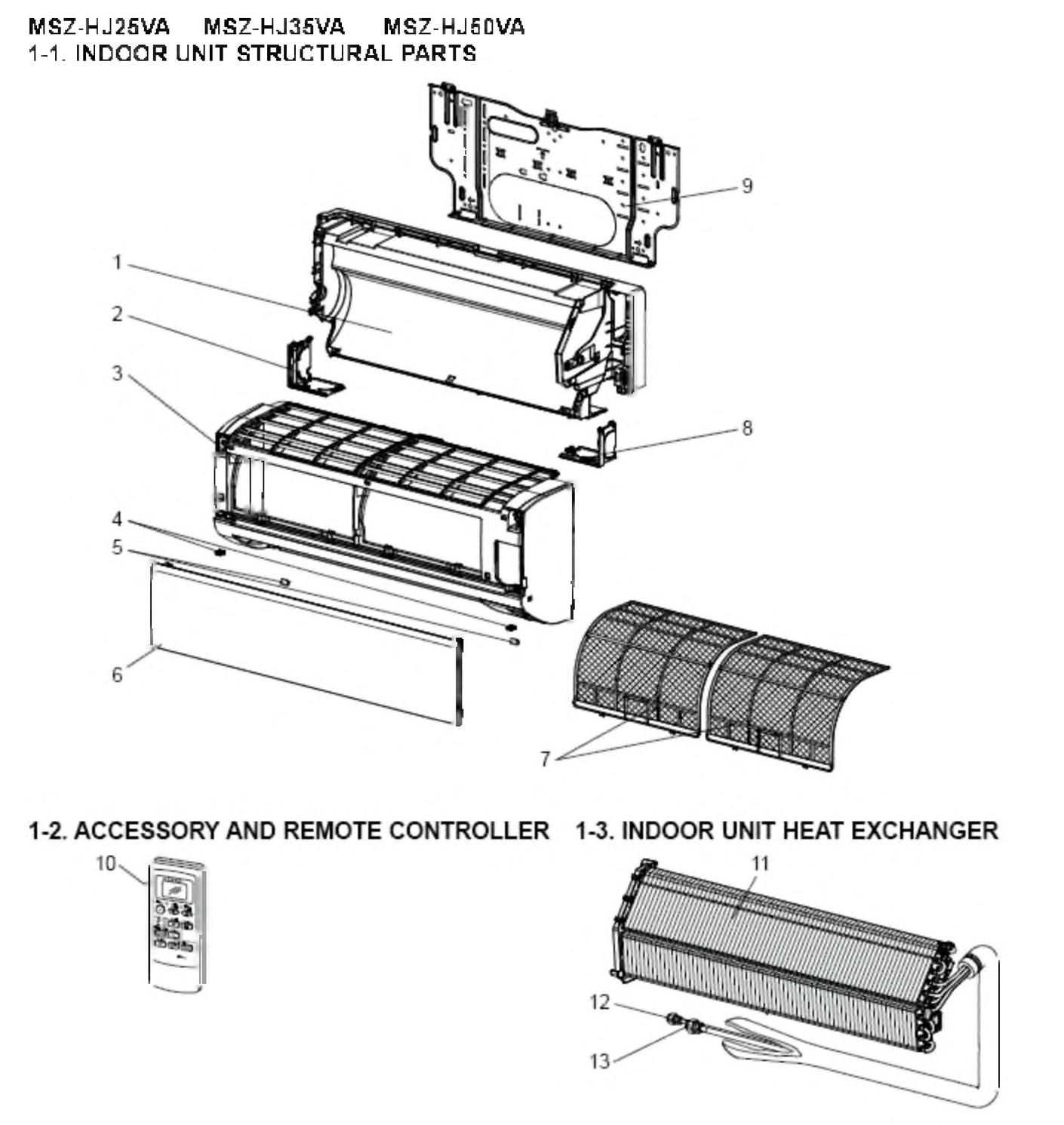

| 1 page 1 | Box assembly (g) | Mitsubishi Electric Réf fabricant: E12K01234 | avec délai sur devis | |
|
| 2 page 1 | Corner box l (g)‹472850› | Mitsubishi Electric Réf fabricant: E12J98976 | avec délai sur devis | |
|
| 2 page 2 | Sleeve bearing (g)‹417125› | Mitsubishi Electric Réf fabricant: E12001504 | avec délai sur devis | |
|
| 3 page 2 | Drain hose msz-gava-e1‹292161› | Mitsubishi Electric Réf fabricant: E12897702 | avec délai sur devis | |
|
| 3 page 1 | Panel assembly (g) | Mitsubishi Electric Réf fabricant: E12J98000 | avec délai sur devis | |
|
| 4 page 1 | Catch (g)‹416445› | Mitsubishi Electric Réf fabricant: E12F95142 | avec délai sur devis | |
|
| 4 page 2 | Nozzle assembly (g) | Mitsubishi Electric Réf fabricant: E12J98235 | avec délai sur devis | |
|
| 5 page 2 | Horizontal vane (g) | Mitsubishi Electric Réf fabricant: E12J98040 | avec délai sur devis | |
|
| 5 page 1 | Screw cap (g) ‹473344› | Mitsubishi Electric Réf fabricant: E12913067 | avec délai sur devis | |
|
| 6 page 1 | Front panel (g) | Mitsubishi Electric Réf fabricant: E12J98010 | avec délai sur devis | |
|
| 6 page 2 | Vane motor (g) ‹416433› | Mitsubishi Electric Réf fabricant: E12A89303 | avec délai sur devis | |
|
| 7 page 1 | Air filter (g) ‹472257› | Mitsubishi Electric Réf fabricant: E12J98100 | avec délai sur devis | |
|
| 7 page 2 | Control p.c.board holder (g) | Mitsubishi Electric Réf fabricant: E12J98095 | avec délai sur devis | |
|
| 8 page 2 | Controller board‹472604› | Mitsubishi Electric Réf fabricant: E12K01452 | avec délai sur devis | |
|
| 8 page 1 | Corner box r (g) | Mitsubishi Electric Réf fabricant: E12J98975 | avec délai sur devis | |
|
| 9 page 1 | Installation plate (g) | Mitsubishi Electric Réf fabricant: E12J98970 | avec délai sur devis | |
|
| 9 page 2 | V.a.clamp (g) | Mitsubishi Electric Réf fabricant: E12J98784 | avec délai sur devis | |
|
| 10 page 1 | Remote controller (g)‹293522› | Mitsubishi Electric Réf fabricant: E12J98426 | avec délai sur devis | |
|
| 10 page 2 | Terminal block (g) | Mitsubishi Electric Réf fabricant: E12J98375 | avec délai sur devis | |
|
| 11 page 1 | Indoor heat exchanger | Mitsubishi Electric Réf fabricant: E12K01620 | avec délai sur devis | |
|
| 11 page 2 | Varistor (g)‹416443› | Mitsubishi Electric Réf fabricant: E12B75385 | avec délai sur devis | |
|
| 12 page 2 | Fuse (g)‹416385› | Mitsubishi Electric Réf fabricant: E12A49382 | avec délai sur devis | |
|
| 12 page 1 | Union (liquid) msz-fd-va (g) | Mitsubishi Electric Réf fabricant: E12C32667 | avec délai sur devis | |
|
| 13 page 2 | Power pcb (g) ‹472260› | Mitsubishi Electric Réf fabricant: E12J98440 | avec délai sur devis | |
|
| 13 page 1 | Union (gas) (g)‹416354› | Mitsubishi Electric Réf fabricant: E12155666 | avec délai sur devis | |
|
| 14 page 2 | Indoor coil thermistor | Mitsubishi Electric Réf fabricant: E12K01307 | avec délai sur devis | |
|
| 15 page 2 | Water cover (g) | Mitsubishi Electric Réf fabricant: E12J98541 | avec délai sur devis | |
|
| 16 page 2 | Motor band (g) | Mitsubishi Electric Réf fabricant: E12J98333 | avec délai sur devis | |
|
| 17 page 2 | Indoor fan motor (g)‹473553› | Mitsubishi Electric Réf fabricant: E12E99300 | avec délai sur devis | |
|
| 18 page 2 | Line flow fan ‹472261› | Mitsubishi Electric Réf fabricant: E12J98302 | avec délai sur devis | |
