| Photo | Position vue éclatée | Article | Référence fabricant | Disponibilité et prix | |
|

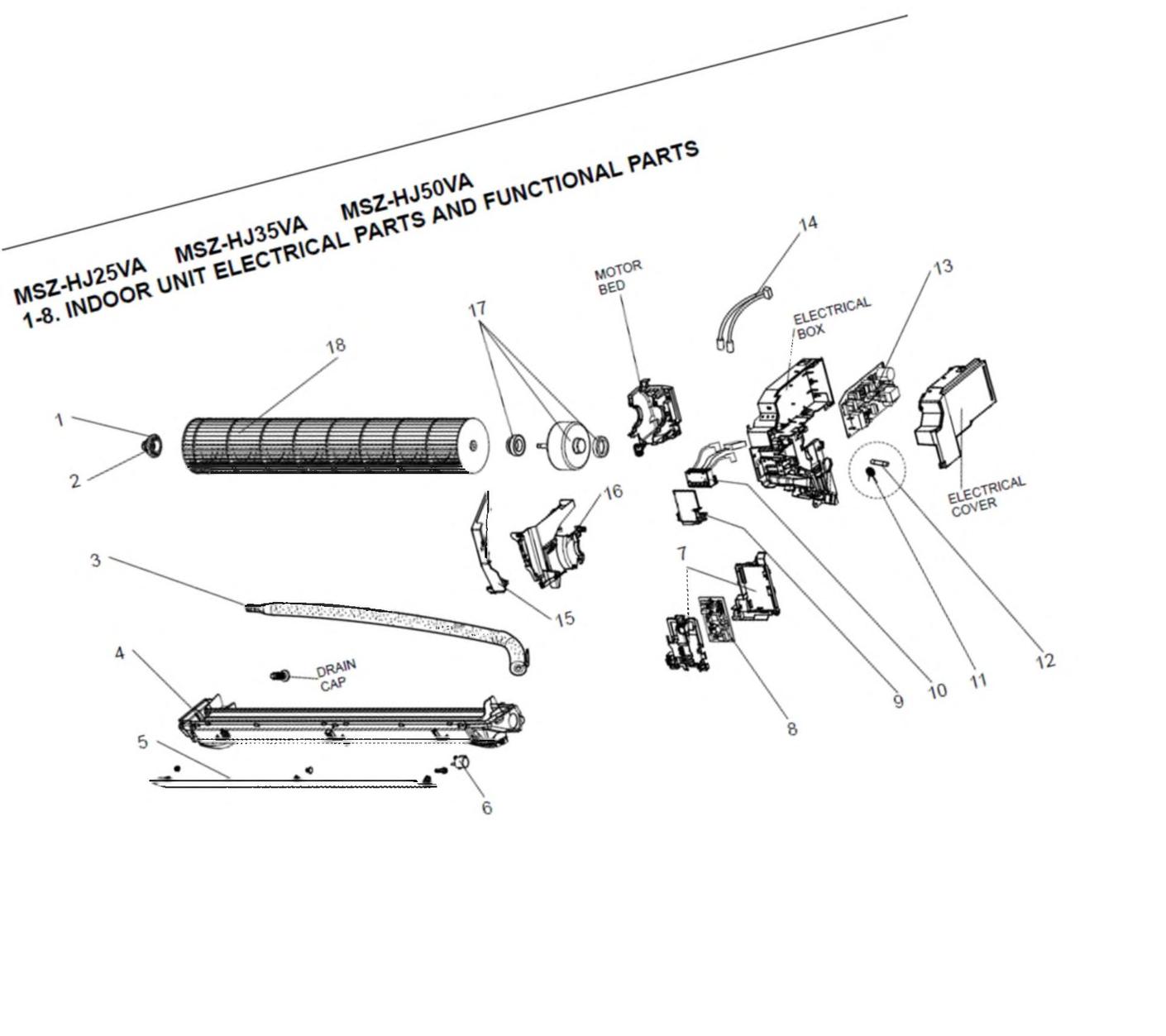

| 1 page 1 | Bearing mount (g)‹417126› | Mitsubishi Electric Réf fabricant: E12751509 | avec délai sur devis | |
|

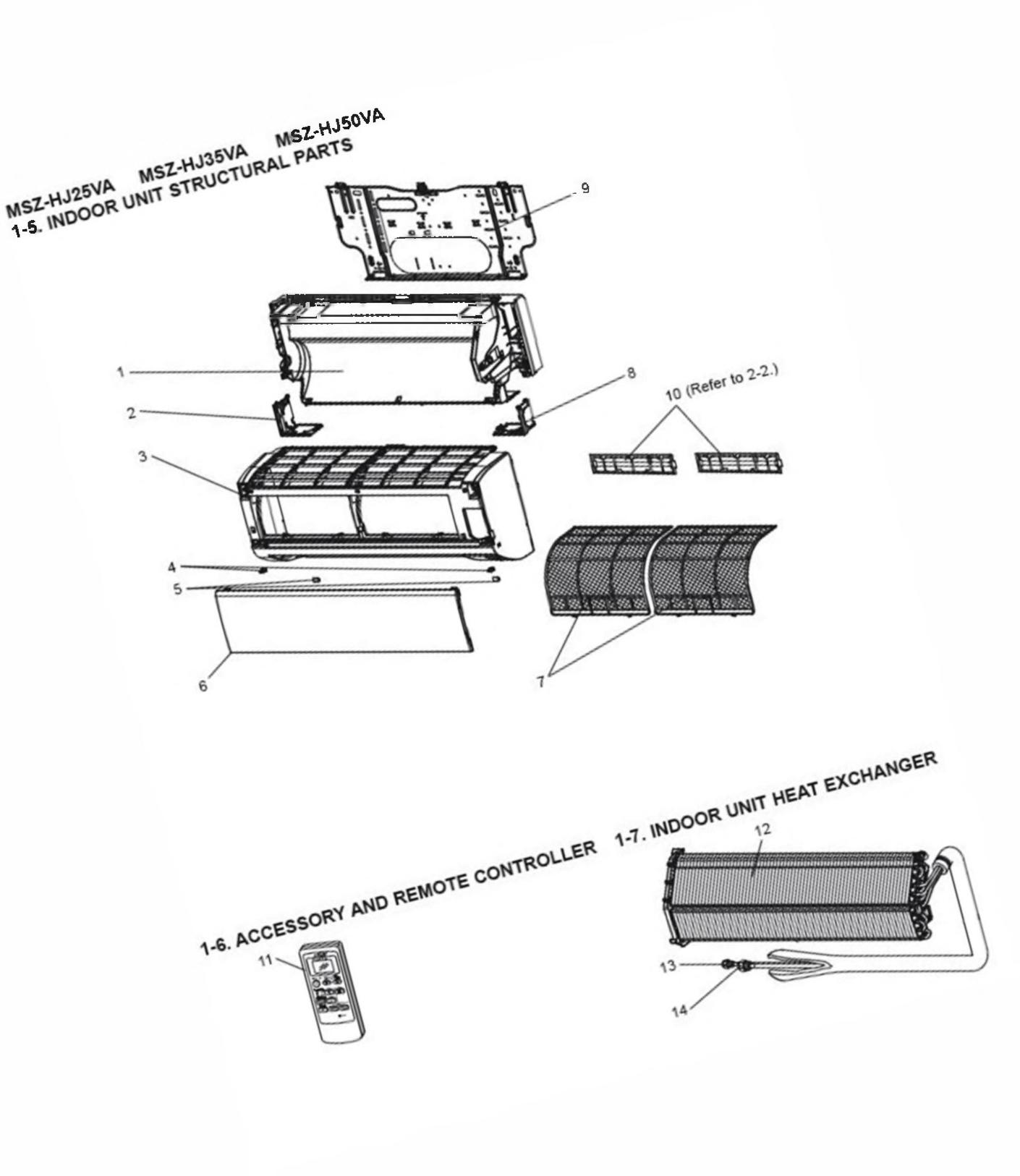

| 1 page 2 | Box assembly (g) | Mitsubishi Electric Réf fabricant: E12J98234 | avec délai sur devis | |
|
| 2 page 2 | Corner box l (g)‹472850› | Mitsubishi Electric Réf fabricant: E12J98976 | avec délai sur devis | |
|
| 2 page 1 | Sleeve bearing (g)‹417125› | Mitsubishi Electric Réf fabricant: E12001504 | avec délai sur devis | |
|
| 3 page 1 | Drain hose (g) ‹416467› | Mitsubishi Electric Réf fabricant: E12P72702 | avec délai sur devis | |
|
| 3 page 2 | Panel assembly (g) | Mitsubishi Electric Réf fabricant: E12R80000 | avec délai sur devis | |
|
| 4 page 2 | Catch (g)‹416445› | Mitsubishi Electric Réf fabricant: E12F95142 | avec délai sur devis | |
|
| 4 page 1 | Nozzle assembly (g) | Mitsubishi Electric Réf fabricant: E12J98235 | avec délai sur devis | |
|
| 5 page 1 | Horizontal vane (g) | Mitsubishi Electric Réf fabricant: E12J98040 | avec délai sur devis | |
|
| 5 page 2 | Screw cap (g) ‹473344› | Mitsubishi Electric Réf fabricant: E12913067 | avec délai sur devis | |
|
| 6 page 2 | Front panel (g) | Mitsubishi Electric Réf fabricant: E12R17010 | avec délai sur devis | |
|
| 6 page 1 | Vane motor (g) ‹416433› | Mitsubishi Electric Réf fabricant: E12A89303 | avec délai sur devis | |
|
| 7 page 2 | Air filter (g) | Mitsubishi Electric Réf fabricant: E12J98100 | avec délai sur devis | |
|
| 7 page 1 | Control p.c.board holder (g) | Mitsubishi Electric Réf fabricant: E12J98095 | avec délai sur devis | |
|
| 8 page 1 | Control pcb (g) | Mitsubishi Electric Réf fabricant: E12J98452 | avec délai sur devis | |
|
| 8 page 2 | Corner box r (g) | Mitsubishi Electric Réf fabricant: E12J98975 | avec délai sur devis | |
|
| 9 page 2 | Installation plate (g) | Mitsubishi Electric Réf fabricant: E12J98970 | avec délai sur devis | |
|
| 9 page 1 | V.a.clamp (g) | Mitsubishi Electric Réf fabricant: E12J98784 | avec délai sur devis | |
|
| 10 page 1 | Terminal block (g) | Mitsubishi Electric Réf fabricant: E12J98375 | avec délai sur devis | |
|
| 11 page 2 | Remote controller (g)‹472242› | Mitsubishi Electric Réf fabricant: E12X33426 | avec délai sur devis | |
|
| 11 page 1 | Varistor (g)‹416443› | Mitsubishi Electric Réf fabricant: E12B75385 | avec délai sur devis | |
|
| 12 page 1 | Fuse (g)‹416385› | Mitsubishi Electric Réf fabricant: E12A49382 | avec délai sur devis | |
|
| 12 page 2 | Heat exchanger (g)‹472259› | Mitsubishi Electric Réf fabricant: E12J98620 | avec délai sur devis | |
|
| 13 page 1 | Power pcb (g) ‹472260› | Mitsubishi Electric Réf fabricant: E12J98440 | avec délai sur devis | |
|
| 13 page 2 | Union (liquid) msz-fd-va (g) | Mitsubishi Electric Réf fabricant: E12C32667 | avec délai sur devis | |
|
| 14 page 1 | I/d coil thermistor (g) | Mitsubishi Electric Réf fabricant: E12J98307 | avec délai sur devis | |
|
| 14 page 2 | Union(gas) (g)‹416656› | Mitsubishi Electric Réf fabricant: E12815666 | avec délai sur devis | |
|
| 15 page 1 | Water cover (g) | Mitsubishi Electric Réf fabricant: E12J98541 | avec délai sur devis | |
|
| 16 page 1 | Motor band (g) | Mitsubishi Electric Réf fabricant: E12J98333 | avec délai sur devis | |
|
| 17 page 1 | Indoor fan motor (g)‹473553› | Mitsubishi Electric Réf fabricant: E12E99300 | avec délai sur devis | |
|
| 18 page 1 | Line flow fan ‹472261› | Mitsubishi Electric Réf fabricant: E12J98302 | avec délai sur devis | |
