Unité interne Mitsubishi Electric MSZ HC35VAB-E2

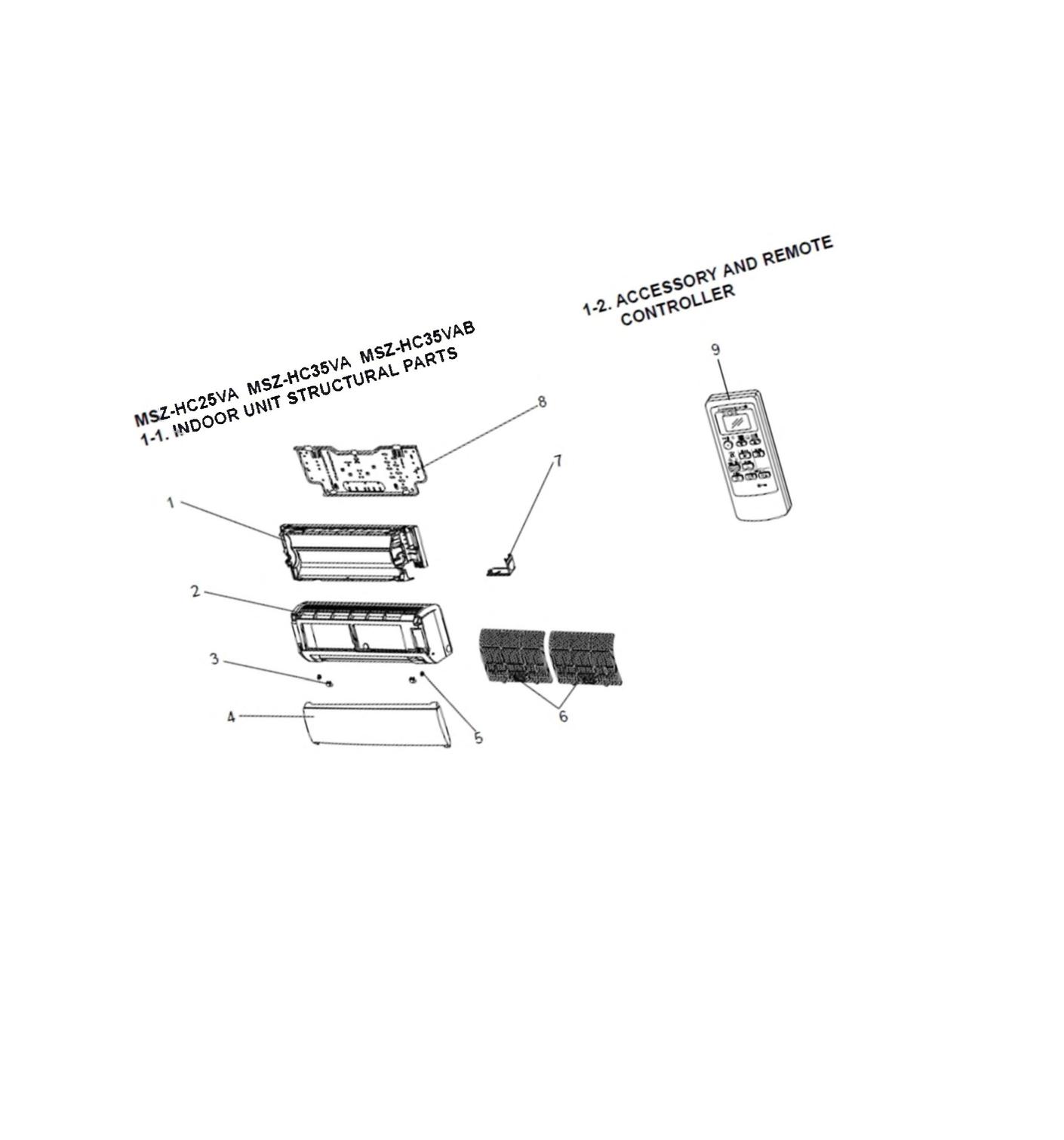

page 1

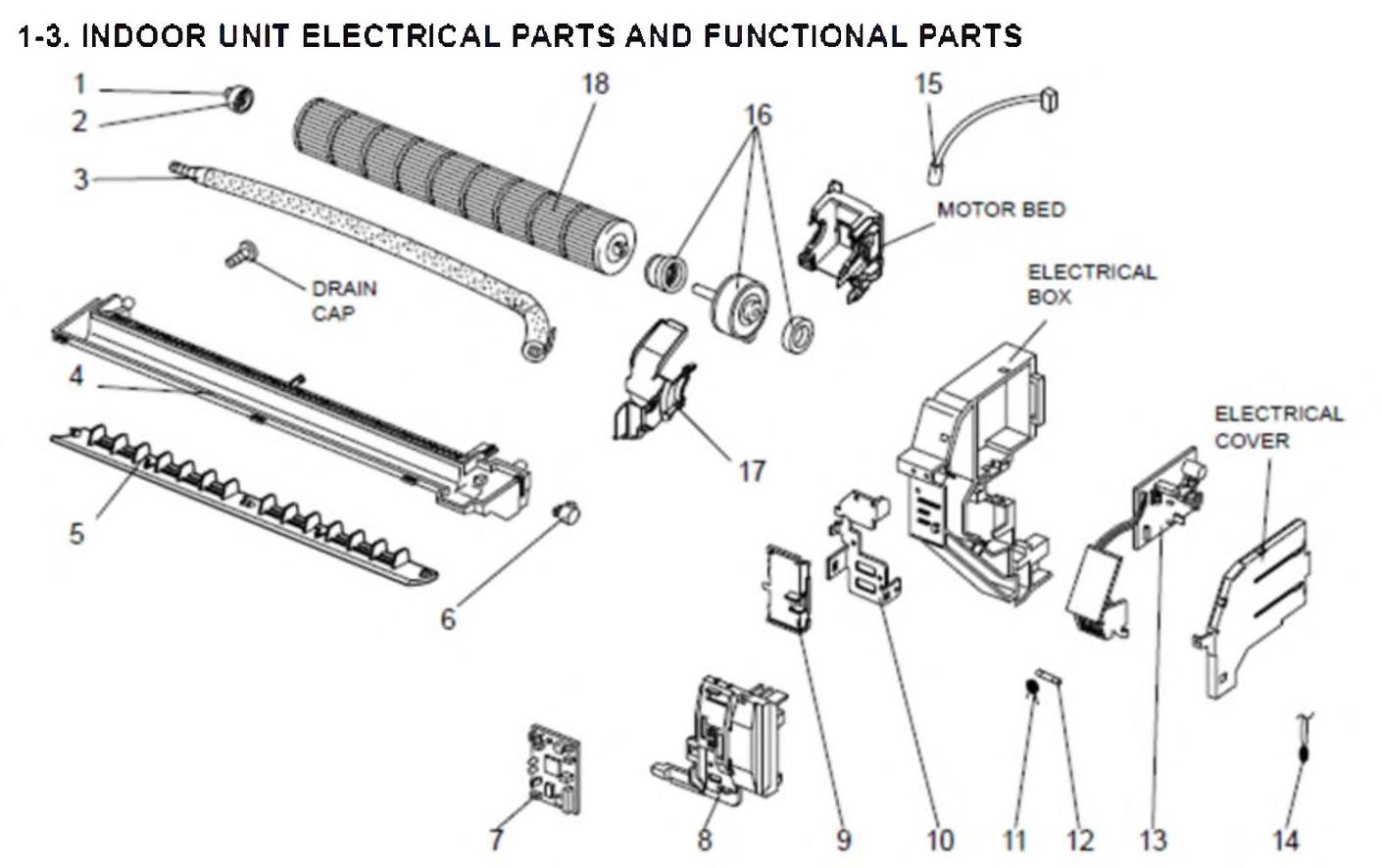

page 2

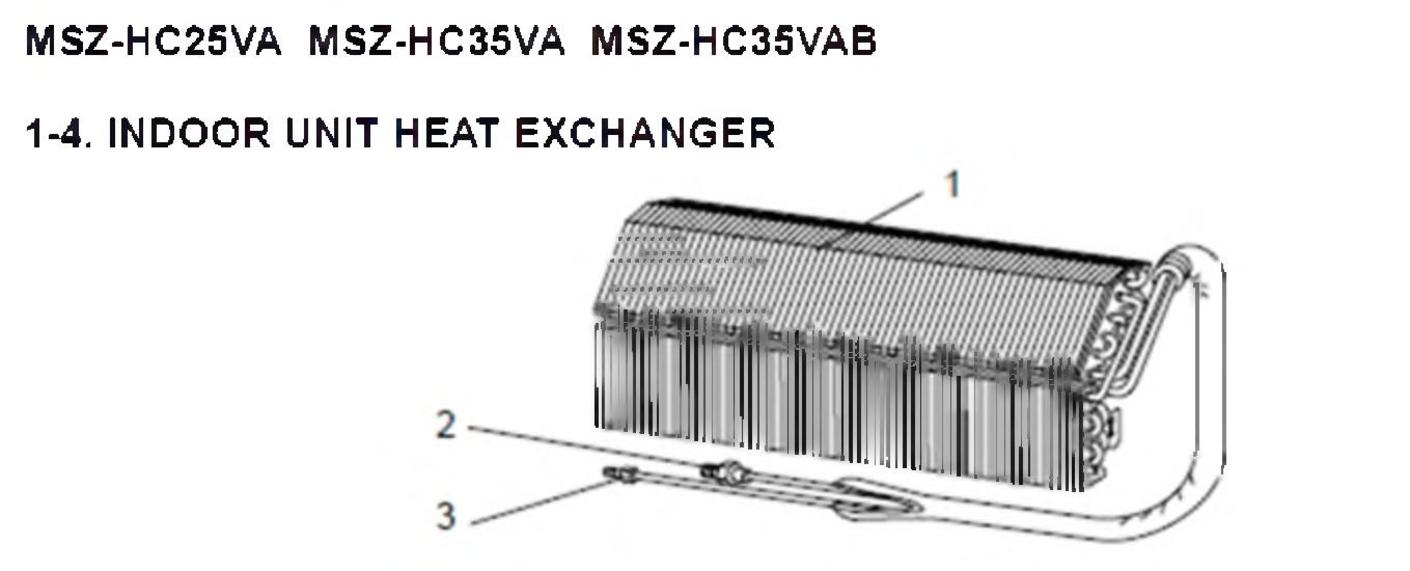

page 3

Position

Schéma

E12A89234	Box assembly msz-gc25va (g)	1
E12A89000	Panel assy msz-hc35vab-e1 (g) Including No.3, 4	2
E12913067	Screw cap (g) ‹473344› 2 PC/SET	3
E12A89010	Front panel (g)‹473271›	4
E12408142	Catch msc-07-rve1 (g)‹416355› 2 PC/SET	5
E12A89100	Air filter ‹477913› 2 PC/SET	6
E12A89975	Corner box r msz-ha25va (g)	7
E12A89970	Installation plate msz-gc (g)	8
E12A89426	Remote control msz-hc ‹325550› MP06B	9

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité interne Mitsubishi Electric MSZ HC35VAB-E2

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 2	Bearing m.assy (g)‹416440›	Mitsubishi Electric Réf fabricant: E12A89509	avec délai sur devis
	1 page 1	Box assembly msz-gc25va (g)	Mitsubishi Electric Réf fabricant: E12A89234	avec délai sur devis
	1 page 3	I/d heat exchanger msz-gc (g)	Mitsubishi Electric Réf fabricant: E12B68620	avec délai sur devis
	2 page 1	Panel assy msz-hc35vab-e1 (g)	Mitsubishi Electric Réf fabricant: E12A89000	avec délai sur devis
	2 page 2	Sleeve bearing (g)‹417125›	Mitsubishi Electric Réf fabricant: E12001504	avec délai sur devis
	2 page 3	Union(gas) (g)‹416656›	Mitsubishi Electric Réf fabricant: E12815666	avec délai sur devis
	3 page 2	Drain hose msz-gava-e1‹292161›	Mitsubishi Electric Réf fabricant: E12897702	avec délai sur devis
	3 page 1	Screw cap (g) ‹473344›	Mitsubishi Electric Réf fabricant: E12913067	avec délai sur devis
	3 page 3	Union (liq) (g)‹416353›	Mitsubishi Electric Réf fabricant: E12151667	avec délai sur devis
	4 page 1	Front panel (g)‹473271›	Mitsubishi Electric Réf fabricant: E12A89010	avec délai sur devis
	4 page 2	Nozzle assy msz-hc35vab-e1 (g)	Mitsubishi Electric Réf fabricant: E12B72235	avec délai sur devis
	5 page 1	Catch msc-07-rve1 (g)‹416355›	Mitsubishi Electric Réf fabricant: E12408142	avec délai sur devis
	5 page 2	Horizontal vane (g) ‹472219›	Mitsubishi Electric Réf fabricant: E12A89040	avec délai sur devis
	6 page 1	Air filter ‹477913›	Mitsubishi Electric Réf fabricant: E12A89100	avec délai sur devis
	6 page 2	Vane motor (g) ‹416433›	Mitsubishi Electric Réf fabricant: E12A89303	avec délai sur devis
	7 page 2	Control pcb msz-hcvab-e2 (g)	Mitsubishi Electric Réf fabricant: E12D76452	avec délai sur devis
	7 page 1	Corner box r msz-ha25va (g)	Mitsubishi Electric Réf fabricant: E12A89975	avec délai sur devis
	8 page 2	I/d control pcb holder msz (g)	Mitsubishi Electric Réf fabricant: E12A89095	avec délai sur devis
	8 page 1	Installation plate msz-gc (g)	Mitsubishi Electric Réf fabricant: E12A89970	avec délai sur devis
	9 page 1	Remote control msz-hc ‹325550›	Mitsubishi Electric Réf fabricant: E12A89426	avec délai sur devis
	9 page 2	V.a. clamp	Mitsubishi Electric Réf fabricant: E12A89784	avec délai sur devis
	10 page 2	Terminal block cover	Mitsubishi Electric Réf fabricant: E12A89780	avec délai sur devis
	11 page 2	Varistor (g) muh-ha35va	Mitsubishi Electric Réf fabricant: E12661385	avec délai sur devis
	12 page 2	Fuse (g)‹416385›	Mitsubishi Electric Réf fabricant: E12A49382	avec délai sur devis
	13 page 2	Power pcb msz-hc35vab-e1 (g)	Mitsubishi Electric Réf fabricant: E12A89440	avec délai sur devis
	14 page 2	Room temp thermistor ‹473633›	Mitsubishi Electric Réf fabricant: E12A89308	avec délai sur devis
	15 page 2	I/d coil thermistor(g)‹473612›	Mitsubishi Electric Réf fabricant: E12B66307	avec délai sur devis
	16 page 2	I/d fan motor ‹259472›	Mitsubishi Electric Réf fabricant: E12A89300	avec délai sur devis
	17 page 2	Motor band assy msz-gcva-e1(g)	Mitsubishi Electric Réf fabricant: E12A89333	avec délai sur devis
	18 page 2	Line flow fan msz (g) ‹472595›	Mitsubishi Electric Réf fabricant: E12A89302	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Mitsubishi Electric MSZ HC35VAB-E2 ainsi que des liens vers les articles Mitsubishi Electric. En parcourant la page Mitsubishi Electric, vous pourrez également trouver toutes les pièces Mitsubishi Electric présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
