Unité interne Mitsubishi Electric MSZ EF22VEB-E1

page 1

page 2

Position

Schéma

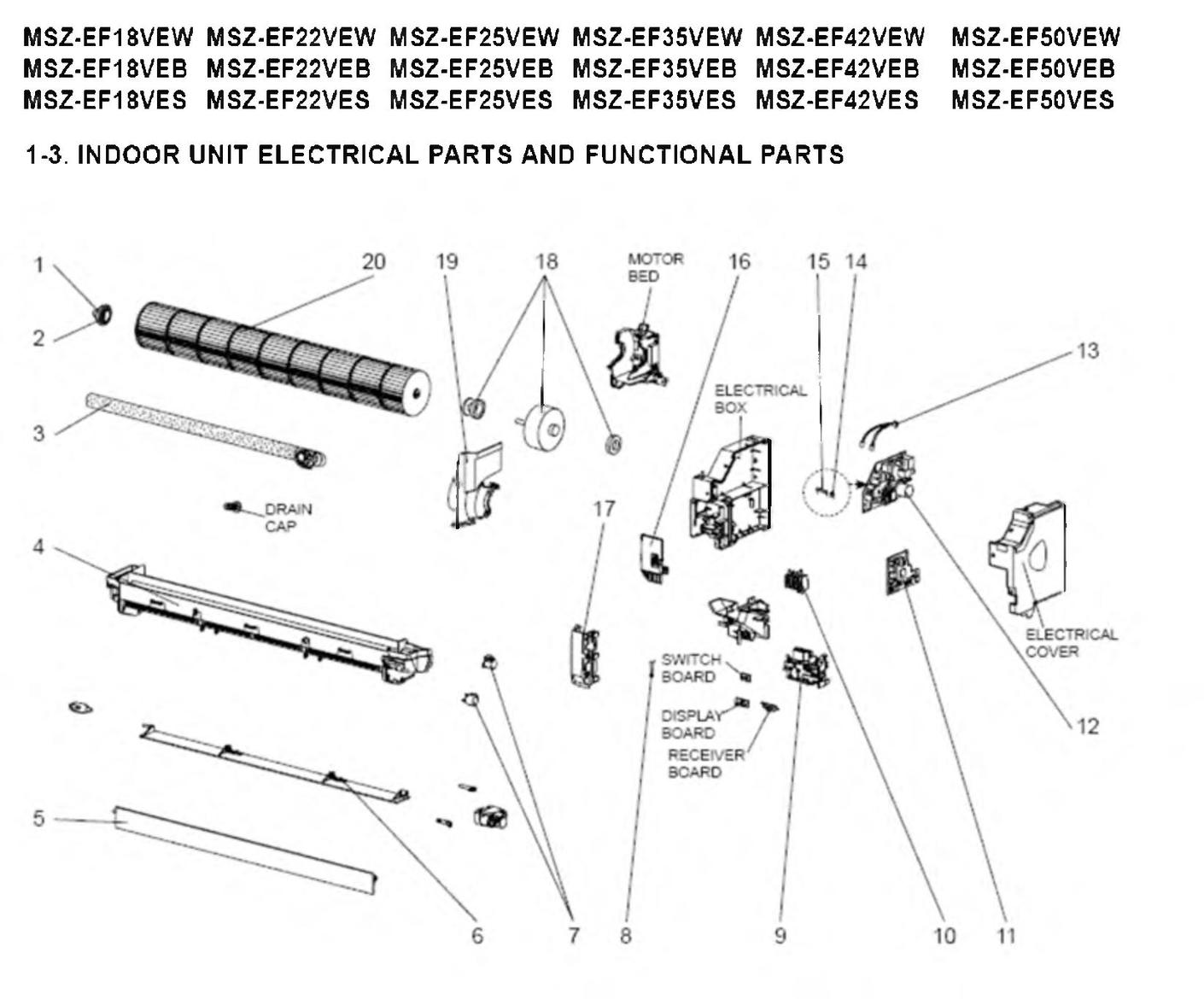

E12751509 - Bearing mount (g)‹417126›	1
E12001504 - Sleeve bearing (g)‹417125›	2
E12897702 - Drain hose msz-gava-e1‹292161›	3
E12G21235 - Nozzle assembly(b)(g)‹416704›	4
E12G21040 - Vane upper (g)‹416657›	5
E12G21041 - Vane lower(b) (g)‹416658›	6
E12A89303 - Vane motor (g) ‹416433› UP & DOWN, 1 PC/SET	7
E12F95308 - Room temp.therm.(g)‹416451›	8
E12F95095 - Disp. p.c.b.holder(g)‹416877›	9
E12F95375 - Terminal block (g)	10
E12F95452 - Control p.c.board (g)	11
E12F98440 - Power p.c.board (g)‹472841›	12
E12F95307 - I/d coil term.(g)‹416450›	13
E12B75385 - Varistor (g)‹416443›	14
E12A49382 - Fuse (g)‹416385› T3.15AL250V	15
E12F95784 - V.a. clamp (g)‹416463›	16
E12F95541 - Water cut (g)‹416879›	17
E12F95300 - Indoor fan motor ‹253472› RC0J40-xx	18
E12F95333 - Motor band (g)‹416878›	19
E12F95302 - Line flow fan(g)‹416447›	20

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité interne Mitsubishi Electric MSZ EF22VEB-E1

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix

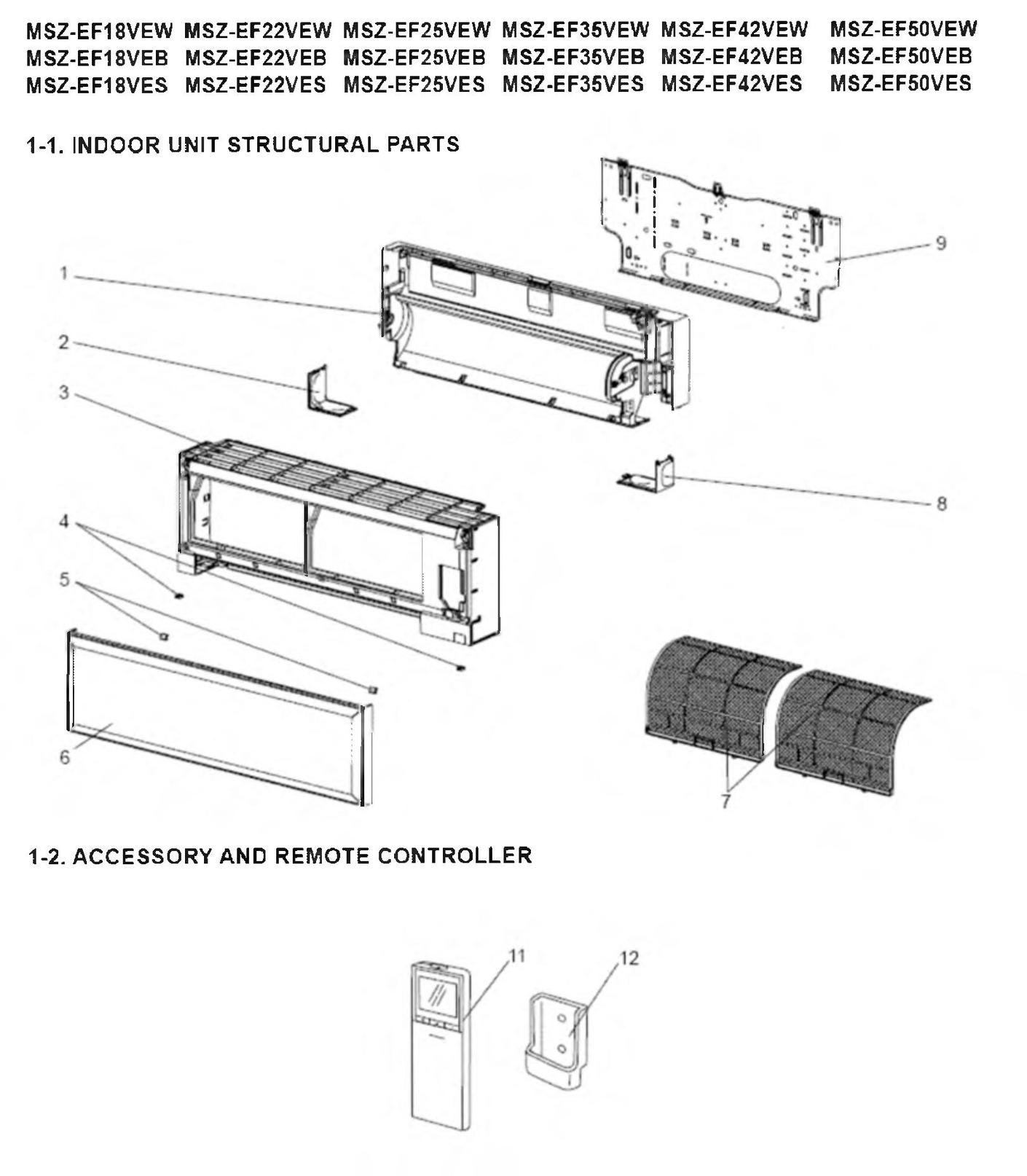

	1 page 1	Bearing mount (g)‹417126›	Mitsubishi Electric Réf fabricant: E12751509	avec délai sur devis
	1 page 2	Box assembly (g)‹416661›	Mitsubishi Electric Réf fabricant: E12G21234	avec délai sur devis
	2 page 2	Corner box l (g) ‹416707›	Mitsubishi Electric Réf fabricant: E12G21976	avec délai sur devis
	2 page 1	Sleeve bearing (g)‹417125›	Mitsubishi Electric Réf fabricant: E12001504	avec délai sur devis
	3 page 2	Panel assembly (g)	Mitsubishi Electric Réf fabricant: E12G21000	avec délai sur devis
	3 page 1	Drain hose msz-gava-e1‹292161›	Mitsubishi Electric Réf fabricant: E12897702	avec délai sur devis
	4 page 2	Catch (g)‹416445›	Mitsubishi Electric Réf fabricant: E12F95142	avec délai sur devis
	4 page 1	Nozzle assembly(b)(g)‹416704›	Mitsubishi Electric Réf fabricant: E12G21235	avec délai sur devis
	5 page 2	Screw cap (g)‹416659›	Mitsubishi Electric Réf fabricant: E12G21067	avec délai sur devis
	5 page 1	Vane upper (g)‹416657›	Mitsubishi Electric Réf fabricant: E12G21040	avec délai sur devis
	6 page 1	Vane lower(b) (g)‹416658›	Mitsubishi Electric Réf fabricant: E12G21041	avec délai sur devis
	6 page 2	Front panel (g)‹473278›	Mitsubishi Electric Réf fabricant: E12G21010	avec délai sur devis
	7 page 1	Vane motor (g) ‹416433›	Mitsubishi Electric Réf fabricant: E12A89303	avec délai sur devis
	7 page 2	Nano platinum filter ‹473374›	Mitsubishi Electric Réf fabricant: E12F95100	avec délai sur devis
	8 page 1	Room temp.therm.(g)‹416451›	Mitsubishi Electric Réf fabricant: E12F95308	avec délai sur devis
	8 page 2	Corner box r (g)‹416706›	Mitsubishi Electric Réf fabricant: E12G21975	avec délai sur devis
	9 page 2	Installation plate (g)‹416465›	Mitsubishi Electric Réf fabricant: E12F95970	avec délai sur devis
	9 page 1	Disp. p.c.b.holder(g)‹416877›	Mitsubishi Electric Réf fabricant: E12F95095	avec délai sur devis
	10 page 2	Soft dry cloth	Mitsubishi Electric Réf fabricant: xxx	avec délai sur devis
	10 page 1	Terminal block (g)	Mitsubishi Electric Réf fabricant: E12F95375	avec délai sur devis
	11 page 1	Control p.c.board (g)	Mitsubishi Electric Réf fabricant: E12F95452	avec délai sur devis
	11 page 2	Remote controller (g)‹472284›	Mitsubishi Electric Réf fabricant: E12F95426	avec délai sur devis
	12 page 1	Power p.c.board (g)‹472841›	Mitsubishi Electric Réf fabricant: E12F98440	avec délai sur devis
	12 page 2	Remote con. holder(g)‹472288›	Mitsubishi Electric Réf fabricant: E12F28083	avec délai sur devis
	13 page 1	I/d coil term.(g)‹416450›	Mitsubishi Electric Réf fabricant: E12F95307	avec délai sur devis
	14 page 1	Varistor (g)‹416443›	Mitsubishi Electric Réf fabricant: E12B75385	avec délai sur devis
	15 page 1	Fuse (g)‹416385›	Mitsubishi Electric Réf fabricant: E12A49382	avec délai sur devis
	16 page 1	V.a. clamp (g)‹416463›	Mitsubishi Electric Réf fabricant: E12F95784	avec délai sur devis
	17 page 1	Water cut (g)‹416879›	Mitsubishi Electric Réf fabricant: E12F95541	avec délai sur devis
	18 page 1	Indoor fan motor ‹253472›	Mitsubishi Electric Réf fabricant: E12F95300	avec délai sur devis
	19 page 1	Motor band (g)‹416878›	Mitsubishi Electric Réf fabricant: E12F95333	avec délai sur devis
	20 page 1	Line flow fan(g)‹416447›	Mitsubishi Electric Réf fabricant: E12F95302	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Mitsubishi Electric MSZ EF22VEB-E1 ainsi que des liens vers les articles Mitsubishi Electric. En parcourant la page Mitsubishi Electric, vous pourrez également trouver toutes les pièces Mitsubishi Electric présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
