Position vue éclatée
|
Article
|
Référence fabricant
|
Disponibilité et prix
|
|
|
1 page 3
|
Bearing m.assy (g)‹416440›
|
Mitsubishi Electric
Réf fabricant: E12A89509
|
avec délai
sur devis
|
|
|
1 page 2
|

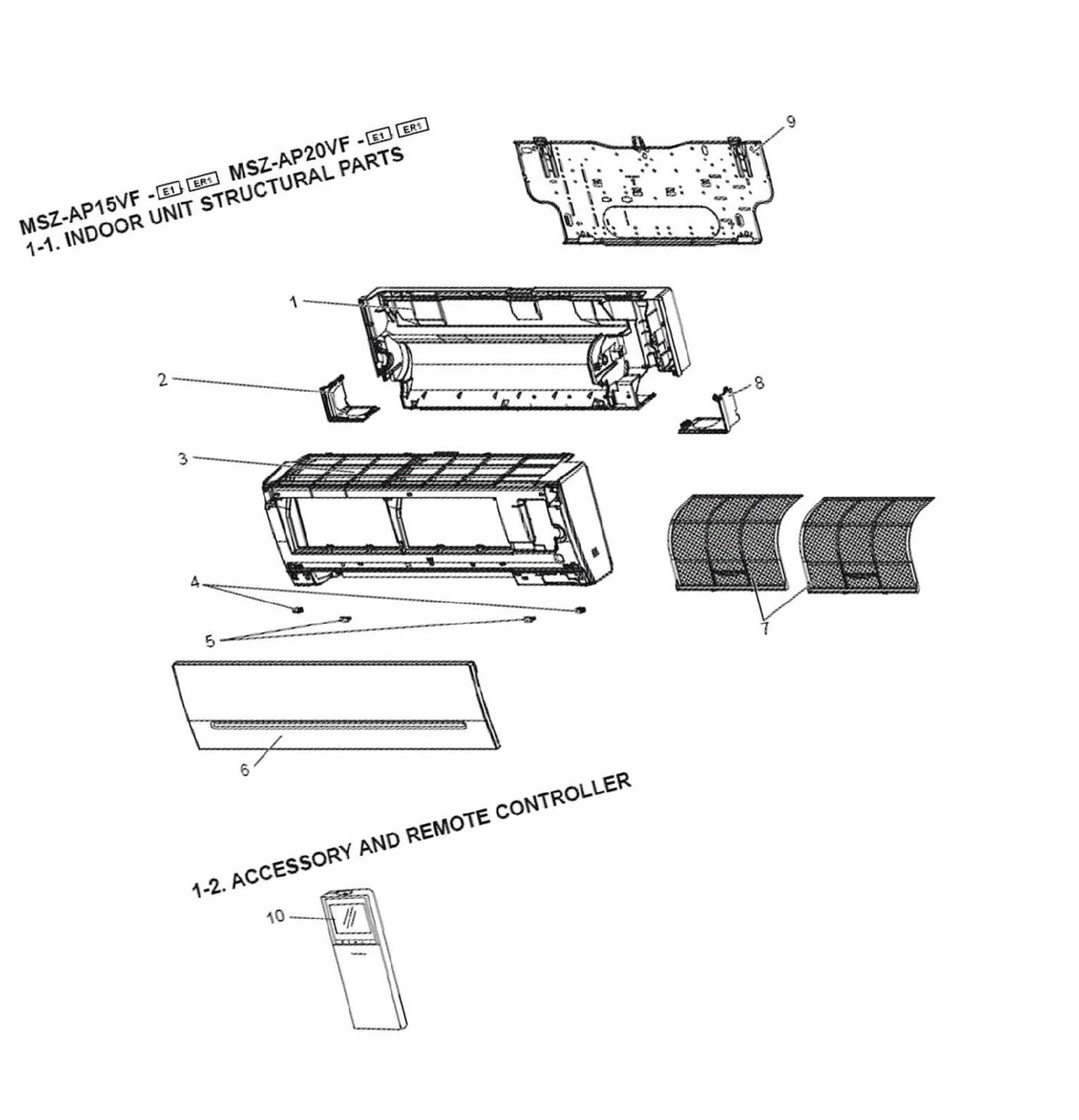

Box assembly (g)
|
Mitsubishi Electric
Réf fabricant: E1231D234
|
avec délai
sur devis
|
|
|
1 page 1
|

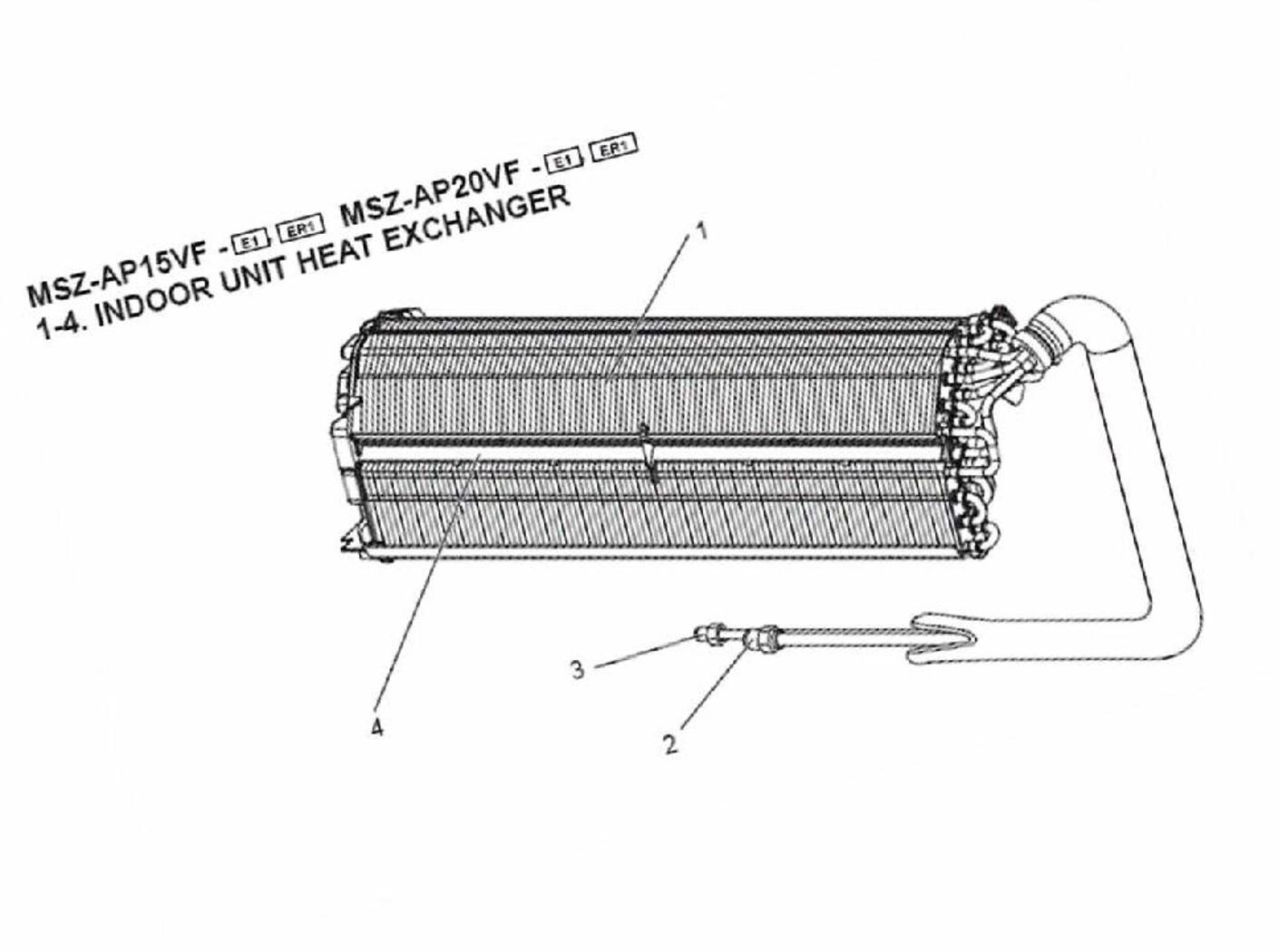

Heat exchanger ‹472469›
|
Mitsubishi Electric
Réf fabricant: E12K90620
|
avec délai
sur devis
|
|
|
2 page 2
|
Corner box (left) (g)‹472436›
|
Mitsubishi Electric
Réf fabricant: E1231D976
|
avec délai
sur devis
|
|
|
2 page 3
|
Drain hose (g)‹472484›
|
Mitsubishi Electric
Réf fabricant: E12K90702
|
avec délai
sur devis
|
|
|
2 page 1
|
Union(gas) (g) (g)
|
Mitsubishi Electric
Réf fabricant: E12151666
|
avec délai
sur devis
|
|
|
3 page 3
|
Nozzle assembly (g) ‹472485›
|
Mitsubishi Electric
Réf fabricant: E1231D235
|
avec délai
sur devis
|
|
|
3 page 2
|
Panel assembly
|
Mitsubishi Electric
Réf fabricant: E1232D000
|
avec délai
sur devis
|
|
|
3 page 1
|
Union (liq) (g)‹416353›
|
Mitsubishi Electric
Réf fabricant: E12151667
|
avec délai
sur devis
|
|
|
4 page 2
|
Catch (g)‹472438›
|
Mitsubishi Electric
Réf fabricant: E12K90142
|
avec délai
sur devis
|
|
|
4 page 1
|
Drain plate assembly ‹472471›
|
Mitsubishi Electric
Réf fabricant: E12K90707
|
avec délai
sur devis
|
|
|
4 page 3
|
Vane upper (g)
|
Mitsubishi Electric
Réf fabricant: E1231D040
|
avec délai
sur devis
|
|
|
5 page 2
|
Screw cap (g)‹472439›
|
Mitsubishi Electric
Réf fabricant: E1231D067
|
avec délai
sur devis
|
|
|
5 page 3
|
Vane lower (g)
|
Mitsubishi Electric
Réf fabricant: E1231D041
|
avec délai
sur devis
|
|
|
6 page 2
|
Front panel ass.(g)‹472440›
|
Mitsubishi Electric
Réf fabricant: E1231D010
|
avec délai
sur devis
|
|
|
6 page 3
|
Vane motor (g) ‹416433›
|
Mitsubishi Electric
Réf fabricant: E12A89303
|
avec délai
sur devis
|
|
|
7 page 2
|
Air filter (g)‹472441›
|
Mitsubishi Electric
Réf fabricant: E12K90100
|
avec délai
sur devis
|
|
|
7 page 3
|
Room temp.thermistor‹g‹472488›
|
Mitsubishi Electric
Réf fabricant: E12K90308
|
avec délai
sur devis
|
|
|
8 page 2
|
Corner box (right) (g)‹472462›
|
Mitsubishi Electric
Réf fabricant: E1231D975
|
avec délai
sur devis
|
|
|
8 page 3
|
Electronic control pcb (g)
|
Mitsubishi Electric
Réf fabricant: E1232D452
|
avec délai
sur devis
|
|
|
9 page 2
|
Installation plate (g)‹472463›
|
Mitsubishi Electric
Réf fabricant: E12K90970
|
avec délai
sur devis
|
|
|
9 page 3
|
Reciever pcb ‹472491›
|
Mitsubishi Electric
Réf fabricant: E12K90468
|
avec délai
sur devis
|
|
|
10 page 3
|
Indoor coil sensor (g)‹472492›
|
Mitsubishi Electric
Réf fabricant: E12K90307
|
avec délai
sur devis
|
|
|
10 page 2
|
Remote controller (g)
|
Mitsubishi Electric
Réf fabricant: E1231D426
|
avec délai
sur devis
|
|
|
11 page 3
|
Varistor (g)‹416564›
|
Mitsubishi Electric
Réf fabricant: E12K90385
|
avec délai
sur devis
|
|
|
12 page 3
|
Fuse (g)‹416385›
|
Mitsubishi Electric
Réf fabricant: E12A49382
|
avec délai
sur devis
|
|
|
13 page 3
|
Terminal block (g)
|
Mitsubishi Electric
Réf fabricant: E12K90375
|
avec délai
sur devis
|
|
|
14 page 3
|
V.a.clamp (g)‹472495›
|
Mitsubishi Electric
Réf fabricant: E12K90784
|
avec délai
sur devis
|
|
|
15 page 3
|
Indoor fan motor (g) ‹473557›
|
Mitsubishi Electric
Réf fabricant: E12K90300
|
avec délai
sur devis
|
|
|
16 page 3
|
Motor band (g)‹472496›
|
Mitsubishi Electric
Réf fabricant: E12K90333
|
avec délai
sur devis
|
|
|
17 page 3
|
Line flow fan (g)‹472500›
|
Mitsubishi Electric
Réf fabricant: E12K90302
|
avec délai
sur devis
|
|
