| Photo | Position vue éclatée | Article | Référence fabricant | Disponibilité et prix | |
|

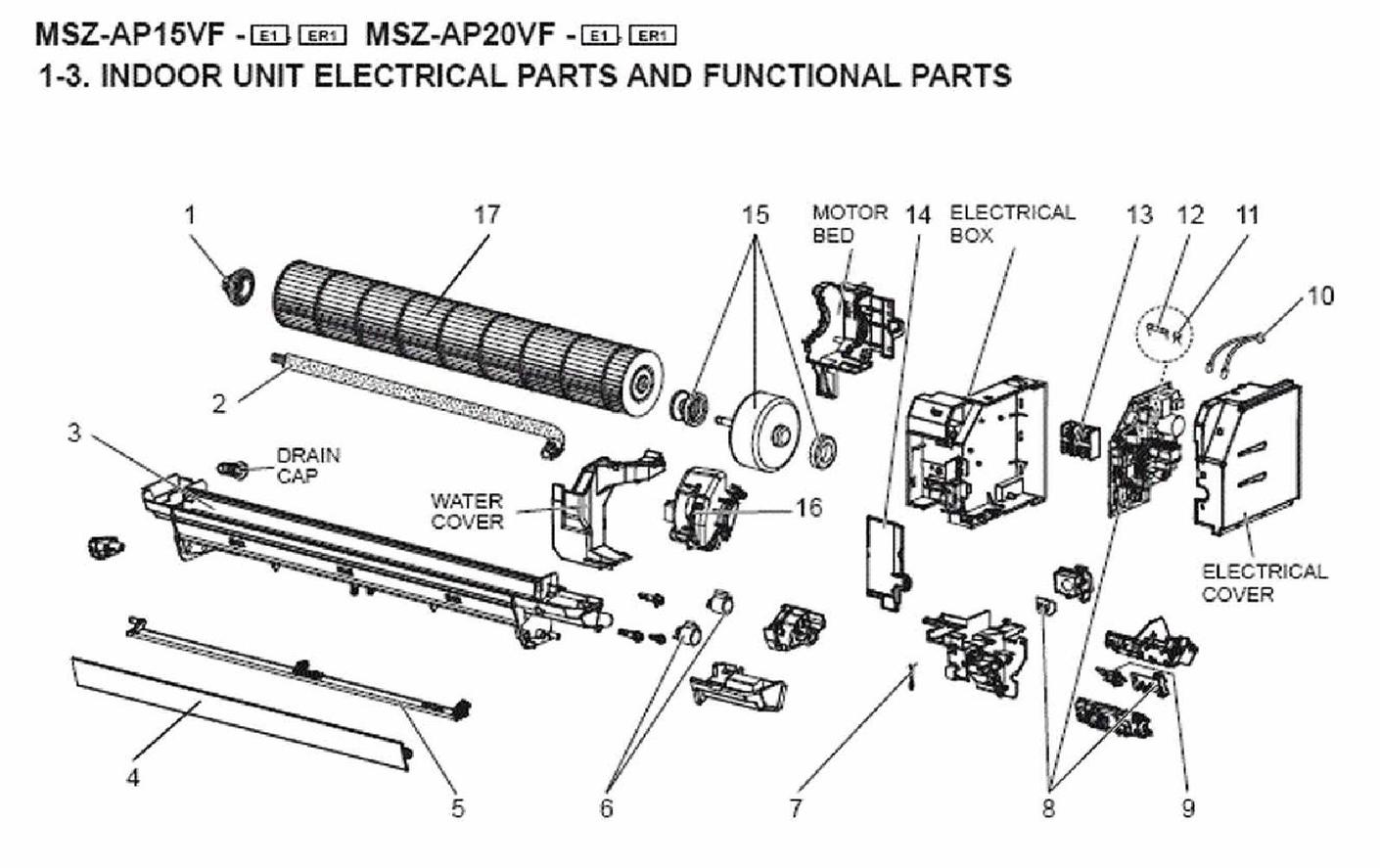

| 1 page 3 | Bearing m.assy (g)‹416440› | Mitsubishi Electric Réf fabricant: E12A89509 | avec délai sur devis | |
|
| 1 page 2 | Box assembly (g) | Mitsubishi Electric Réf fabricant: E1231D234 | avec délai sur devis | |
|

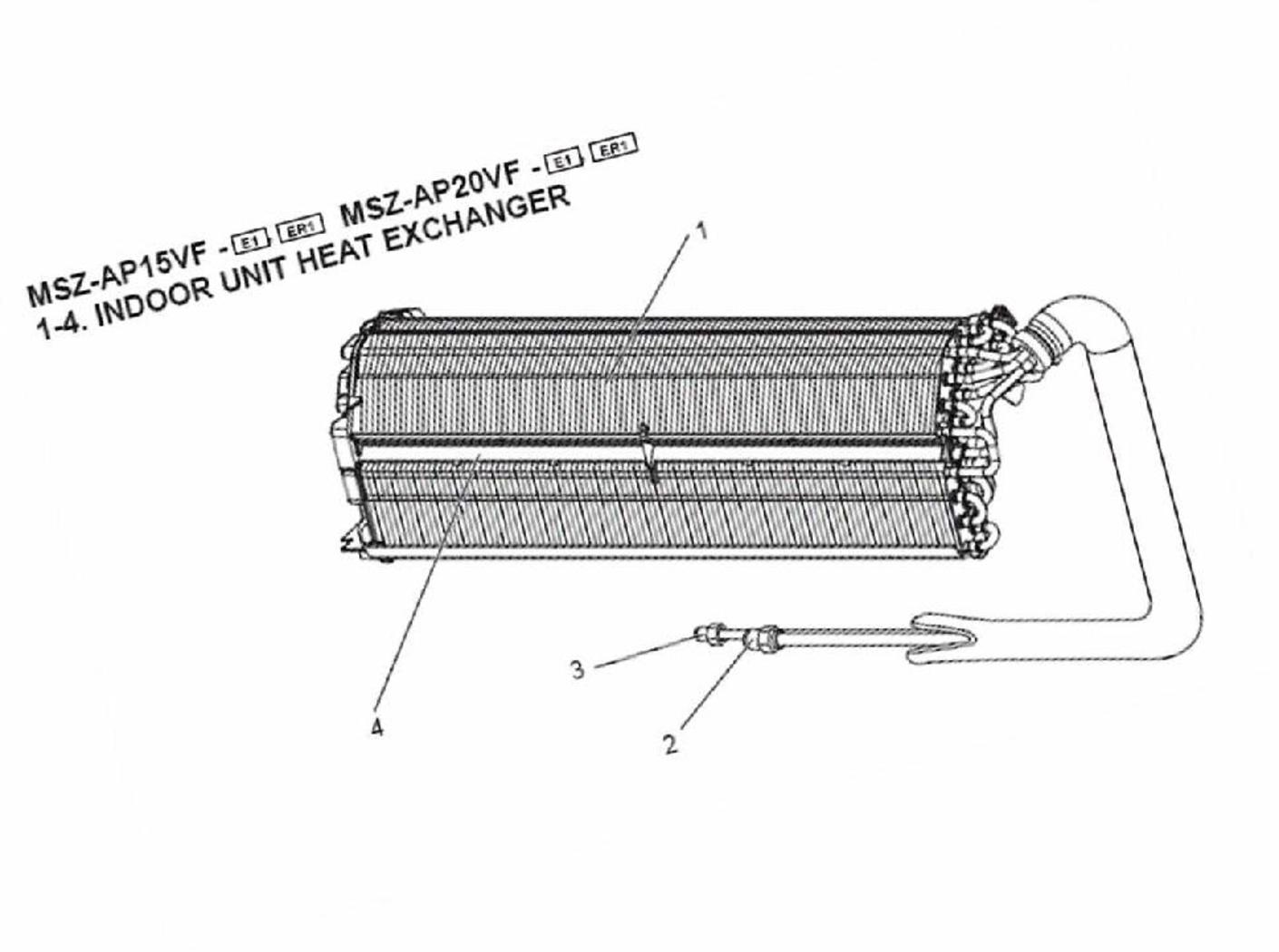

| 1 page 1 | Heat exchanger ‹472469› | Mitsubishi Electric Réf fabricant: E12K90620 | avec délai sur devis | |
|
| 2 page 2 | Corner box (left) (g)‹472436› | Mitsubishi Electric Réf fabricant: E1231D976 | avec délai sur devis | |
|
| 2 page 3 | Drain hose (g)‹472484› | Mitsubishi Electric Réf fabricant: E12K90702 | avec délai sur devis | |
|
| 2 page 1 | Union(gas) (g) (g) | Mitsubishi Electric Réf fabricant: E12151666 | avec délai sur devis | |
|
| 3 page 3 | Nozzle assembly (g) ‹472485› | Mitsubishi Electric Réf fabricant: E1231D235 | avec délai sur devis | |
|
| 3 page 2 | Panel assembly (g)‹472437› | Mitsubishi Electric Réf fabricant: E1231D000 | avec délai sur devis | |
|
| 3 page 1 | Union (liq) (g)‹416353› | Mitsubishi Electric Réf fabricant: E12151667 | avec délai sur devis | |
|
| 4 page 2 | Catch (g)‹472438› | Mitsubishi Electric Réf fabricant: E12K90142 | avec délai sur devis | |
|
| 4 page 1 | Drain plate assembly ‹472471› | Mitsubishi Electric Réf fabricant: E12K90707 | avec délai sur devis | |
|
| 4 page 3 | Vane upper (g) | Mitsubishi Electric Réf fabricant: E1231D040 | avec délai sur devis | |
|
| 5 page 2 | Screw cap (g)‹472439› | Mitsubishi Electric Réf fabricant: E1231D067 | avec délai sur devis | |
|
| 5 page 3 | Vane lower (g) | Mitsubishi Electric Réf fabricant: E1231D041 | avec délai sur devis | |
|
| 6 page 2 | Front panel ass.(g)‹472440› | Mitsubishi Electric Réf fabricant: E1231D010 | avec délai sur devis | |
|
| 6 page 3 | Vane motor (g) ‹416433› | Mitsubishi Electric Réf fabricant: E12A89303 | avec délai sur devis | |
|
| 7 page 2 | Air filter (g)‹472441› | Mitsubishi Electric Réf fabricant: E12K90100 | avec délai sur devis | |
|
| 7 page 3 | Room temp.thermistor‹g‹472488› | Mitsubishi Electric Réf fabricant: E12K90308 | avec délai sur devis | |
|
| 8 page 2 | Corner box (right) (g)‹472462› | Mitsubishi Electric Réf fabricant: E1231D975 | avec délai sur devis | |
|
| 8 page 3 | Electr control pcb (g)‹474019› | Mitsubishi Electric Réf fabricant: E1231D452 | avec délai sur devis | |
|
| 9 page 2 | Installation plate (g)‹472463› | Mitsubishi Electric Réf fabricant: E12K90970 | avec délai sur devis | |
|
| 9 page 3 | Reciever pcb ‹472491› | Mitsubishi Electric Réf fabricant: E12K90468 | avec délai sur devis | |
|
| 10 page 3 | Indoor coil sensor (g)‹472492› | Mitsubishi Electric Réf fabricant: E12K90307 | avec délai sur devis | |
|
| 10 page 2 | Remote controller (g) | Mitsubishi Electric Réf fabricant: E1231D426 | avec délai sur devis | |
|
| 11 page 3 | Varistor (g)‹416564› | Mitsubishi Electric Réf fabricant: E12K90385 | avec délai sur devis | |
|
| 12 page 3 | Fuse (g)‹416385› | Mitsubishi Electric Réf fabricant: E12A49382 | avec délai sur devis | |
|
| 13 page 3 | Terminal block (g) | Mitsubishi Electric Réf fabricant: E12K90375 | avec délai sur devis | |
|
| 14 page 3 | V.a.clamp (g)‹472495› | Mitsubishi Electric Réf fabricant: E12K90784 | avec délai sur devis | |
|
| 15 page 3 | Indoor fan motor (g) ‹473557› | Mitsubishi Electric Réf fabricant: E12K90300 | avec délai sur devis | |
|
| 16 page 3 | Motor band (g)‹472496› | Mitsubishi Electric Réf fabricant: E12K90333 | avec délai sur devis | |
|
| 17 page 3 | Line flow fan (g)‹472500› | Mitsubishi Electric Réf fabricant: E12K90302 | avec délai sur devis | |
