Unité murale Airwell AW-HDH018-N91 (DCI) 7SP023188

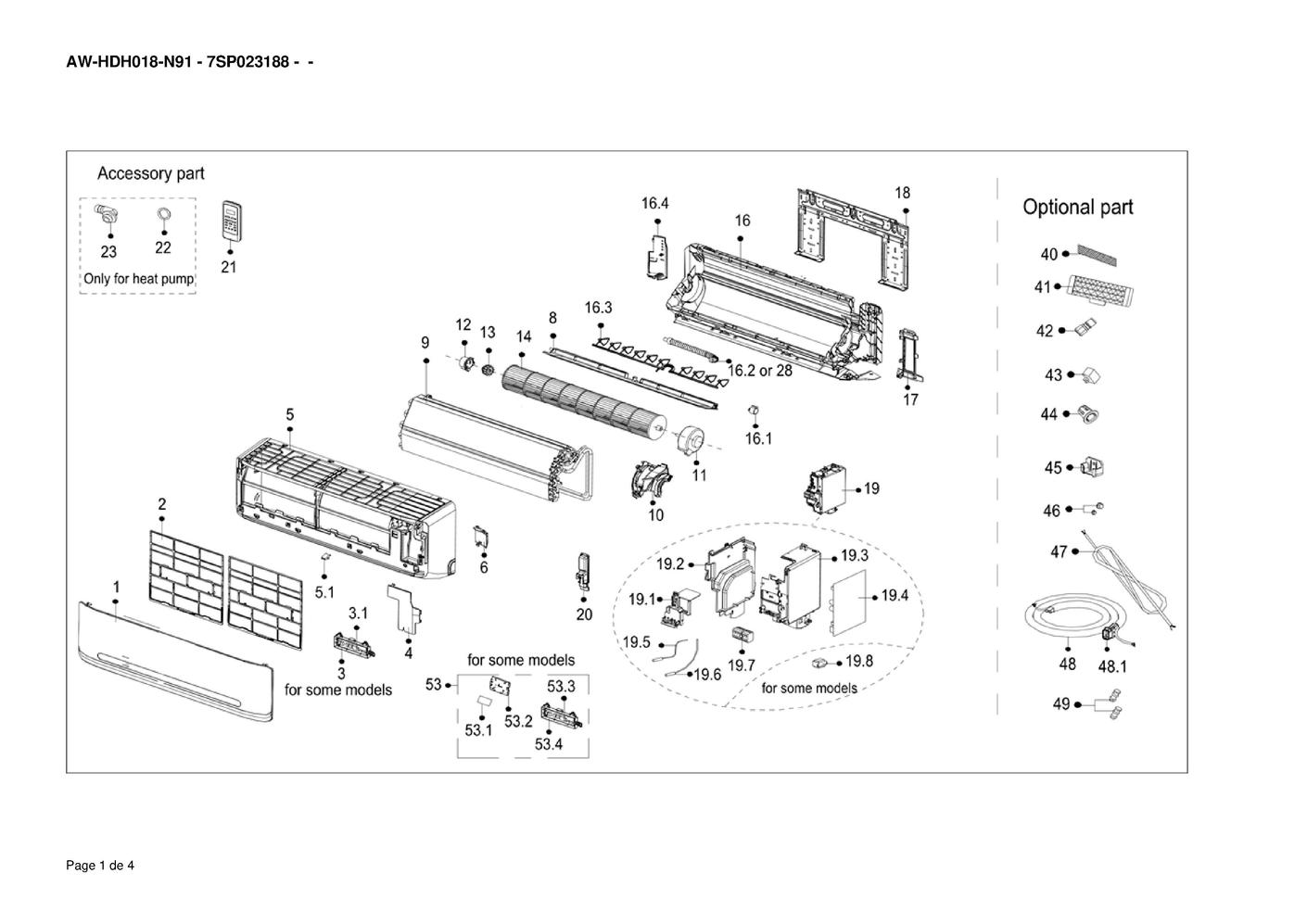

page 1

Position

Schéma

1PR190013	Panneau	1
1PR120009	Filtre air	2
12122000006755	Capot	4
12122000A65219	Panneau	5
12122000008242	Cache vis	5.1
12122000004592	Capot	6
1PR110004	Volet	8
1PR150014	Evaporateur	9
12122000005538	Capot	10
1PR060132	Moteur ventilateur 310v	11
1PR160499	Support	12
1PR160474	Roulement	13
1PR110254	Turbine	14
12122000003987	Chassis	16
1PR060596	Moteur volet	16.1
1PR060603	Moteur volet	16.1
1PR110008	Volet	16.3
12122000004612	Support	16.4
12122000012941	Support	17
1PR160005	Support mural	18
1PR031549	Carte electronique ens	19
12122000004577	Boitier electrique	19.1
12122000004639	Boitier electrique	19.2
12122000004632	Boitier electrique	19.3
17122000A35520	Carte electronique	19.4
1PR070492	Sonde temperature	19.5
1PR070491	Sonde temperature	19.6
17400401000094	(cnr)bornier electrique	19.7
12122000005020	Capot	20
7ACEL1740	Telecommande ir rc08c aw	21
12600701000039	(cnr)joint	22
1PR160106	Raccord	23
1PR160464	Raccord 90	28
1PR120038	Filtre	40
1PR120239	Filtre a air	40
15500209000001	Vanne detection fuite	42
1PR120229	Filtre ionizer	43
1PR160670	Support telecommande rc08	45
15500406000012	Ecrou flare	46
15500406000016	Ecrou flare	46
17222000A07108	Carte display ens	53
1PR031389	Carte display	53.1
12122000A03192	Boitier display	53.2

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité murale Airwell AW-HDH018-N91 (DCI) 7SP023188

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Panneau	Airwell Réf fabricant: 1PR190013	avec délai sur devis
	2 page 1	Filtre air	Airwell Réf fabricant: 1PR120009	avec délai sur devis
	4 page 1	Capot	Airwell Réf fabricant: 12122000006755	avec délai sur devis
	5 page 1	Panneau	Airwell Réf fabricant: 12122000A65219	avec délai sur devis
	5.1 page 1	Cache vis	Airwell Réf fabricant: 12122000008242	avec délai sur devis
	6 page 1	Capot	Airwell Réf fabricant: 12122000004592	avec délai sur devis
	8 page 1	Volet	Airwell Réf fabricant: 1PR110004	avec délai sur devis
	9 page 1	Evaporateur	Airwell Réf fabricant: 1PR150014	avec délai sur devis
	10 page 1	Capot	Airwell Réf fabricant: 12122000005538	avec délai sur devis
	11 page 1	Moteur ventilateur 310v	Airwell Réf fabricant: 1PR060132	avec délai sur devis
	12 page 1	Support	Airwell Réf fabricant: 1PR160499	avec délai sur devis
	13 page 1	Roulement	Airwell Réf fabricant: 1PR160474	avec délai sur devis
	14 page 1	Turbine	Airwell Réf fabricant: 1PR110254	avec délai sur devis
	16 page 1	Chassis	Airwell Réf fabricant: 12122000003987	avec délai sur devis
	16.1 page 1	Moteur volet	Airwell Réf fabricant: 1PR060596	avec délai sur devis
	16.1 page 1	Moteur volet	Airwell Réf fabricant: 1PR060603	avec délai sur devis
	16.3 page 1	Volet	Airwell Réf fabricant: 1PR110008	avec délai sur devis
	16.4 page 1	Support	Airwell Réf fabricant: 12122000004612	avec délai sur devis
	17 page 1	Support	Airwell Réf fabricant: 12122000012941	avec délai sur devis
	18 page 1	Support mural	Airwell Réf fabricant: 1PR160005	avec délai sur devis
	19 page 1	Carte electronique ens	Airwell Réf fabricant: 1PR031549	avec délai sur devis
	19.1 page 1	Boitier electrique	Airwell Réf fabricant: 12122000004577	avec délai sur devis
	19.2 page 1	Boitier electrique	Airwell Réf fabricant: 12122000004639	avec délai sur devis
	19.3 page 1	Boitier electrique	Airwell Réf fabricant: 12122000004632	avec délai sur devis
	19.4 page 1	Carte electronique	Airwell Réf fabricant: 17122000A35520	avec délai sur devis
	19.5 page 1	Sonde temperature	Airwell Réf fabricant: 1PR070492	avec délai sur devis
	19.6 page 1	Sonde temperature	Airwell Réf fabricant: 1PR070491	avec délai sur devis
	19.7 page 1	(cnr)bornier electrique	Airwell Réf fabricant: 17400401000094	avec délai sur devis
	20 page 1	Capot	Airwell Réf fabricant: 12122000005020	avec délai sur devis
	21 page 1	Telecommande ir rc08c aw	Airwell Réf fabricant: 7ACEL1740	avec délai sur devis
	22 page 1	(cnr)joint	Airwell Réf fabricant: 12600701000039	avec délai sur devis
	23 page 1	Raccord	Airwell Réf fabricant: 1PR160106	avec délai sur devis
	28 page 1	Raccord 90	Airwell Réf fabricant: 1PR160464	avec délai sur devis
	40 page 1	Filtre	Airwell Réf fabricant: 1PR120038	avec délai sur devis
	40 page 1	Filtre a air	Airwell Réf fabricant: 1PR120239	avec délai sur devis
	42 page 1	Vanne detection fuite	Airwell Réf fabricant: 15500209000001	avec délai sur devis
	43 page 1	Filtre ionizer	Airwell Réf fabricant: 1PR120229	avec délai sur devis
	45 page 1	Support telecommande rc08	Airwell Réf fabricant: 1PR160670	avec délai sur devis
	46 page 1	Ecrou flare	Airwell Réf fabricant: 15500406000012	avec délai sur devis
	46 page 1	Ecrou flare	Airwell Réf fabricant: 15500406000016	avec délai sur devis
	53 page 1	Carte display ens	Airwell Réf fabricant: 17222000A07108	avec délai sur devis
	53.1 page 1	Carte display	Airwell Réf fabricant: 1PR031389	avec délai sur devis
	53.2 page 1	Boitier display	Airwell Réf fabricant: 12122000A03192	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité murale Airwell AW-HDH018-N91 (DCI) 7SP023188 ainsi que des liens vers les articles Airwell. En parcourant la page Airwell, vous pourrez également trouver toutes les pièces Airwell présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
