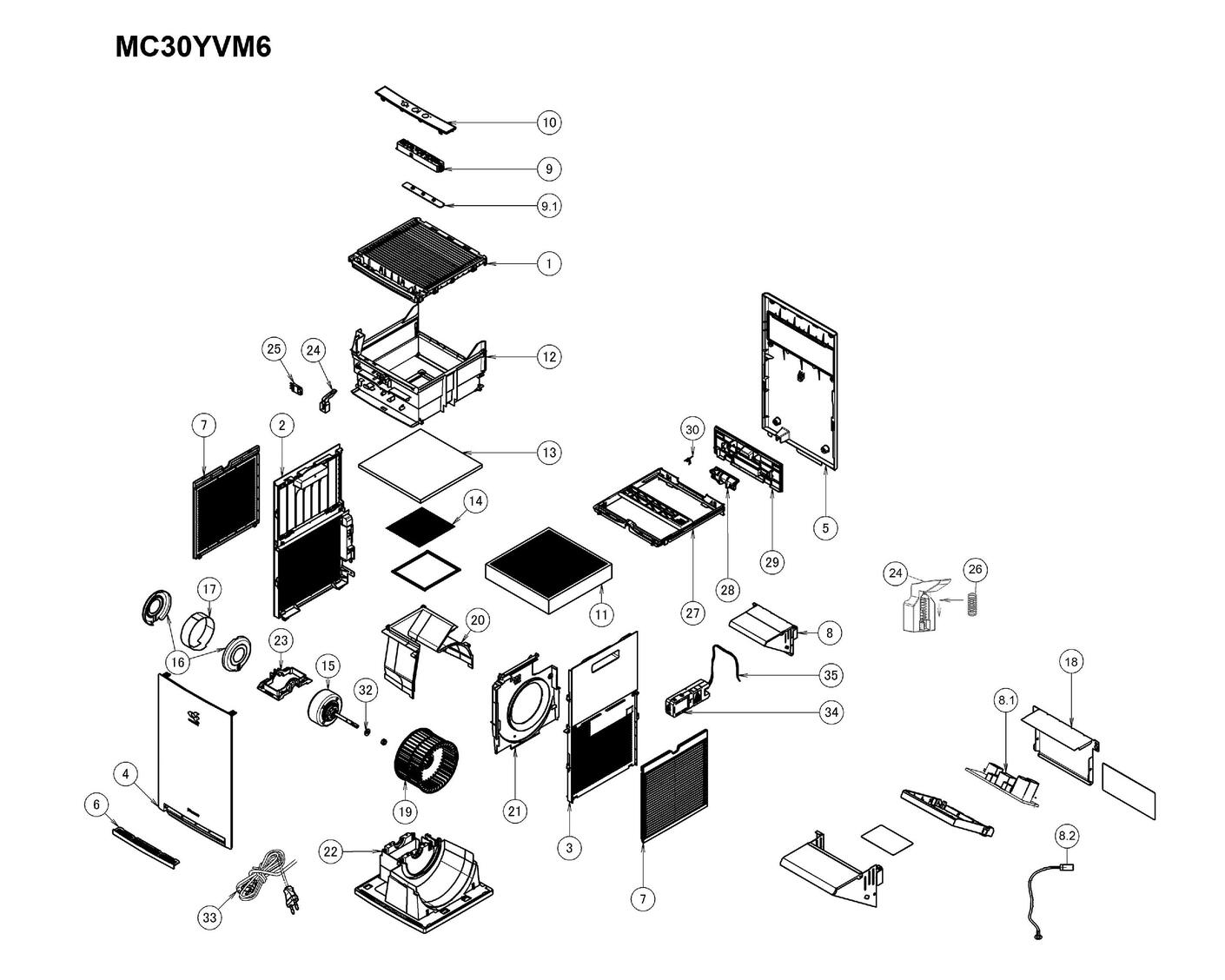

| Photo | Position vue éclatée | Article | Référence fabricant | Disponibilité et prix | |
|
| 1 page 1 | Discharge grille | Daikin Réf fabricant: 2543441 | avec délai sur devis | |
|
| 2 page 1 | Panel left | Daikin Réf fabricant: 2543442 | avec délai sur devis | |
|
| 3 page 1 | Panel right | Daikin Réf fabricant: 2543443 | avec délai sur devis | |
|
| 4 page 1 | Panel front | Daikin Réf fabricant: 2543444 | avec délai sur devis | |
|
| 5 page 1 | Panel rear | Daikin Réf fabricant: 2543445 | avec délai sur devis | |
|
| 6 page 1 | Air filter (pre filter front) | Daikin Réf fabricant: 2543446 | avec délai sur devis | |
|
| 7 page 1 | Air filtre | Daikin | ± 3 jours ouvrés 16,84 € TTC | |
|
| 8 page 1 | Control box assy. (bottom) | Daikin Réf fabricant: 2543447 | avec délai sur devis | |
|
| 8-1 page 1 | Printed circuit board (main) assy. | Daikin Réf fabricant: 2543450 | avec délai sur devis | |
|
| 8-2 page 1 | Wire harness (for ground) | Daikin Réf fabricant: 2543453 | avec délai sur devis | |
|
| 9 page 1 | Indication lamp cover | Daikin Réf fabricant: 2553179 | avec délai sur devis | |
|
| 9-1 page 1 | Affichage de l ensemble pcb | Daikin | ± 3 jours ouvrés 83,11 € TTC | |
|
| 10 page 1 | Braid indication assy. | Daikin Réf fabricant: 2543455 | avec délai sur devis | |
|
| 11 page 1 | Air filter | Daikin Réf fabricant: 2553180 | avec délai sur devis | |
|
| 12 page 1 | Casing frame | Daikin Réf fabricant: 2543461 | avec délai sur devis | |
|
| 13 page 1 | Deodoraizing filter | Daikin Réf fabricant: 2537955 | avec délai sur devis | |
|
| 14 page 1 | Air outlet protection net | Daikin Réf fabricant: 2533848 | avec délai sur devis | |
|
| 15 page 1 | Fan motor | Daikin Réf fabricant: 2543462 | avec délai sur devis | |
|
| 16 page 1 | Front plate | Daikin Réf fabricant: 2543464 | avec délai sur devis | |
|
| 17 page 1 | Side plate | Daikin Réf fabricant: 2543465 | avec délai sur devis | |
|
| 18 page 1 | Control box cover | Daikin Réf fabricant: 2543466 | avec délai sur devis | |
|
| 19 page 1 | Sirocco fan rotor | Daikin Réf fabricant: 2290366 | avec délai sur devis | |
|
| 20 page 1 | Fan scroll (top) | Daikin Réf fabricant: 2533874 | avec délai sur devis | |
|
| 21 page 1 | Fan scroll side panel | Daikin Réf fabricant: 2543467 | avec délai sur devis | |
|
| 22 page 1 | Panel bottom | Daikin Réf fabricant: 2543468 | avec délai sur devis | |
|
| 23 page 1 | Motor mounting plate | Daikin Réf fabricant: 2543469 | avec délai sur devis | |
|
| 24 page 1 | Lever (filter detector) | Daikin Réf fabricant: 2543470 | avec délai sur devis | |
|
| 25 page 1 | Fin de course 3sb45572-1 | Daikin | ± 3 jours ouvrés 16,70 € TTC | |
|
| 26 page 1 | Spring (filter detector) | Daikin Réf fabricant: 2533879 | avec délai sur devis | |
|
| 27 page 1 | Resin case (deodorizing filter) | Daikin Réf fabricant: 2543471 | avec délai sur devis | |
|
| 28 page 1 | Switch (deodorizing filter) | Daikin Réf fabricant: 2533842 | avec délai sur devis | |
|
| 29 page 1 | Cover (deodorizing filter) | Daikin Réf fabricant: 2543472 | avec délai sur devis | |
|
| 30 page 1 | Wire spring (deodorizing filter case) | Daikin Réf fabricant: 2544753 | avec délai sur devis | |
|
| 31 page 1 | Wire harness (casing frame) | Daikin Réf fabricant: 2553181 | avec délai sur devis | |
|
| 32 page 1 | Plain washer | Daikin Réf fabricant: 2533865 | avec délai sur devis | |
|
| 33 page 1 | Power cable | Daikin Réf fabricant: 2553182 | avec délai sur devis | |
|
| 34 page 1 | Discharge plate streamer assy | Daikin | ± 3 jours ouvrés 176,42 € TTC | |
|
| 35 page 1 | Wire harness (for streamer) | Daikin Réf fabricant: 2543478 | avec délai sur devis | |
