VOTRE RECHERCHE

Unité interne Mitsubishi Electric MSZ AP25VG-E2

page 1

page 2

Position

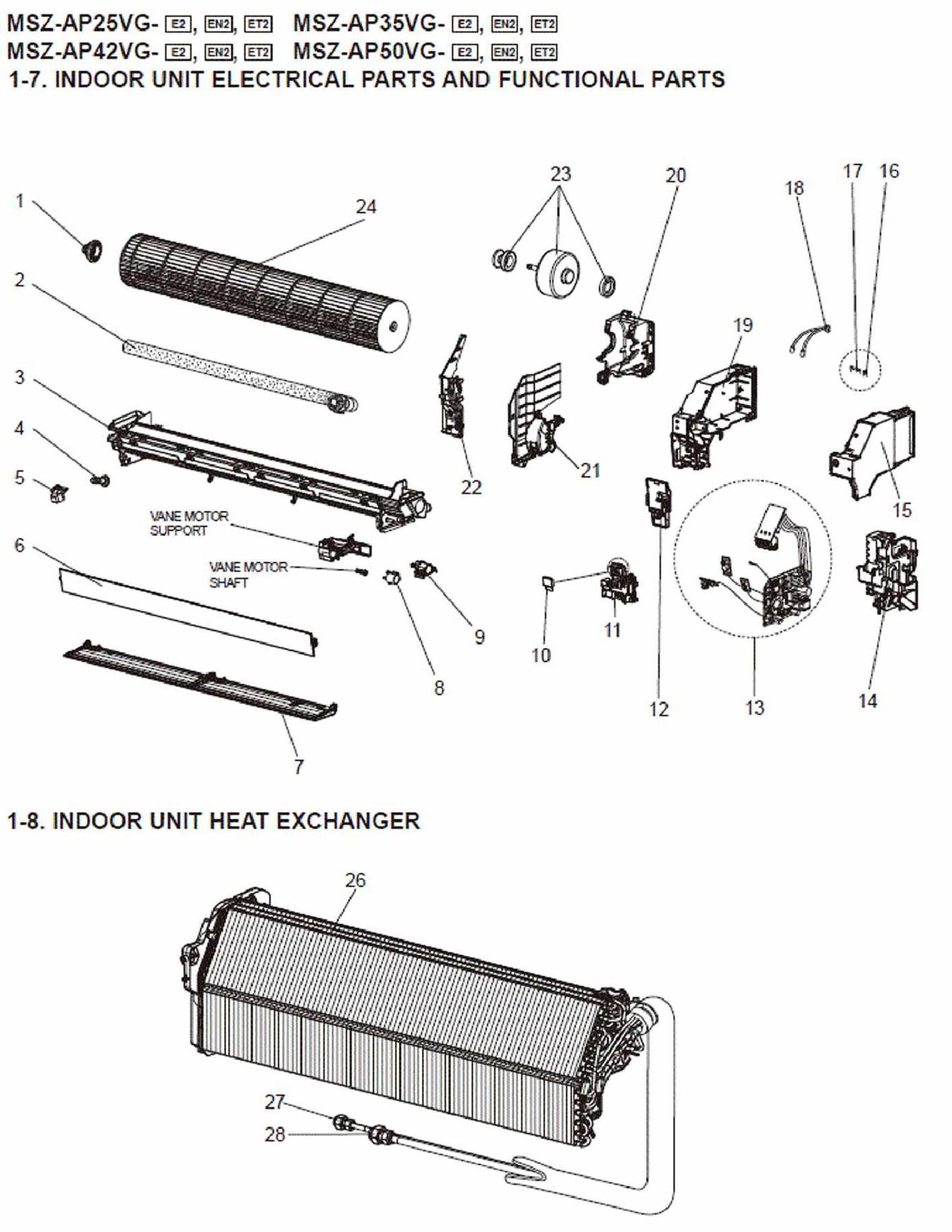

Schéma

G2W001520	Bearing mount ass.(h)‹409549› Includes sleeve bearing	1
G2W001110	Drain hose assembly 520 mm	2
G2W001030	Nozzle assembly	3
G2W001708	Drain cap <g>	4
G2W001320	Stepping motor RIGHT & LEFT	5
G2W001017	Horizontal vane upper Includes shaft	6
G2W002017	Horizontal vane lower Includes shaft	7
G2W001315	Stepping motor <g> UP & DOWN	8
G2W002315	V_gear_motor_l <g> UP & DOWN	9
DY79D306H01	Switch sheet	10
DY25A812G02	Display and receiver p.c. board holder assembly	11
DK00G212G01	V.a. clamp assembly	12
G2W009410	Control p.c.board Includes RECEIVER P.C. BOARD, DISPLAY P.C. BOARD, SWITCH/ BUZZER P.C. BOARD, TERMINAL P.C. BOARD and ROOM TEMPERATURE THERMISTOR	13
DY25A811G02	Cable guide	14
DK00G213G02	Pb-cover (right)	15
G2W001425	Varistor	16
G2W001422	Fuse (h) T3.15AL250V	17
G2W001310	Thermistor in.coil <g>	18
DK00G223G03	Pb-cover (left)	19
SQ00C989G05	Motor bed	20
G2W001103	Motor band	21
SQ25Y723G02	Water cover	22
G2W001300	Motor assy <g> RC0J30 Includes FAN MOTOR RUBBER MOUNT (2 PCS/SET)	23
G2W001500	Line flow fan	24
SM00C948G02	Lead wire Between CN151 on ELECTRONIC CONTROL P.C. BOARD and VANE MOTOR	25
G2W001600	Indoor heat exchanger Includes No. 27 and 28	26
G2W001605	Union (liquid) 6.35D	27
G2W002605	Union (gas) 9.52D	28

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité interne Mitsubishi Electric MSZ AP25VG-E2


Position vue éclatée

Article

Référence fabricant

Disponibilité et prix

1 page 1

Bearing mount ass.(h)‹409549›

Mitsubishi Electric

Réf fabricant: G2W001520

avec délai

sur devis

1 page 2

Box assembly (g)

Mitsubishi Electric

Réf fabricant: G2W001026

avec délai

sur devis

2 page 1

Drain hose assembly

Code article PEX: 727304

Mitsubishi Electric

Réf fabricant: G2W001110

± 5 jours ouvrés

55,44 € TTC

2 page 2

Panel (front) assembly

Code article PEX: 727286

Mitsubishi Electric

Réf fabricant: G2W001003

± 5 jours ouvrés

65,52 € TTC

3 page 1

Nozzle assembly

Code article PEX: 727293

Mitsubishi Electric

Réf fabricant: G2W001030

± 5 jours ouvrés

120,55 € TTC

3 page 2

Panel assembly

Code article PEX: 727291

Mitsubishi Electric

Réf fabricant: G2W001020

± 5 jours ouvrés

93,44 € TTC

4 page 2

Arm holder (left) <g>

Code article PEX: 727307

Mitsubishi Electric

Réf fabricant: G2W001120

± 5 jours ouvrés

43,68 € TTC

4 page 1

Drain cap <g>

Code article PEX: 727334

Mitsubishi Electric

Réf fabricant: G2W001708

± 5 jours ouvrés

45,36 € TTC

5 page 2

Front panel

Code article PEX: 727288

Mitsubishi Electric

Réf fabricant: G2W001010

± 5 jours ouvrés

71,98 € TTC

5 page 1

Stepping motor

Code article PEX: 727313

Mitsubishi Electric

Réf fabricant: G2W001320

± 5 jours ouvrés

53,76 € TTC

6 page 2

Catch

Code article PEX: 727306

Mitsubishi Electric

Réf fabricant: G2W001118

± 5 jours ouvrés

43,68 € TTC

6 page 1

Horizontal vane upper

Code article PEX: 727290

Mitsubishi Electric

Réf fabricant: G2W001017

± 5 jours ouvrés

50,40 € TTC

7 page 1

Horizontal vane lower

Code article PEX: 727341

Mitsubishi Electric

Réf fabricant: G2W002017

en stock

57,11 € TTC

7 page 2

Panel (under) assembly

Code article PEX: 727287

Mitsubishi Electric

Réf fabricant: G2W001006

± 5 jours ouvrés

52,08 € TTC

8 page 2

Screw cap

Code article PEX: 727292

Mitsubishi Electric

Réf fabricant: G2W001023

± 5 jours ouvrés

45,36 € TTC

8 page 1

Stepping motor <g>

Code article PEX: 727312

Mitsubishi Electric

Réf fabricant: G2W001315

± 5 jours ouvrés

53,76 € TTC

9 page 2

Arm holder (right)

Code article PEX: 727353

Mitsubishi Electric

Réf fabricant: G2W002120

± 5 jours ouvrés

43,68 € TTC

9 page 1

V_gear_motor_l <g>

Code article PEX: 727356

Mitsubishi Electric

Réf fabricant: G2W002315

± 5 jours ouvrés

53,76 € TTC

10 page 2

Panel (right) assembly

Code article PEX: 727289

Mitsubishi Electric

Réf fabricant: G2W001014

± 5 jours ouvrés

93,44 € TTC

10 page 1

Switch sheet

Mitsubishi Electric

Réf fabricant: DY79D306H01

avec délai

sur devis

11 page 2

Air filter

Code article PEX: 727302

Mitsubishi Electric

Réf fabricant: G2W001100

± 5 jours ouvrés

55,44 € TTC

11 page 1

Display and receiver p.c. board holder assembly

Mitsubishi Electric

Réf fabricant: DY25A812G02

avec délai

sur devis

12 page 2

Installation plate

Code article PEX: 727305

Mitsubishi Electric

Réf fabricant: G2W001115

± 5 jours ouvrés

50,40 € TTC

12 page 1

V.a. clamp assembly

Mitsubishi Electric

Réf fabricant: DK00G212G01

avec délai

sur devis

13 page 1

Control p.c.board

Code article PEX: 727453

Mitsubishi Electric

Réf fabricant: G2W009410

en stock

181,70 € TTC

13 page 2

Remote controller <h>

Code article PEX: 727420

Mitsubishi Electric

Réf fabricant: G2W005400

± 5 jours ouvrés

91,72 € TTC

14 page 1

Cable guide

Mitsubishi Electric

Réf fabricant: DY25A811G02

avec délai

sur devis

15 page 1

Pb-cover (right)

Mitsubishi Electric

Réf fabricant: DK00G213G02

avec délai

sur devis

16 page 1

Varistor

Code article PEX: 727324

Mitsubishi Electric

Réf fabricant: G2W001425

± 5 jours ouvrés

45,36 € TTC

17 page 1

Fuse (h)

Mitsubishi Electric

Réf fabricant: G2W001422

avec délai

sur devis

18 page 1

Thermistor in.coil <g>

Code article PEX: 727311

Mitsubishi Electric

Réf fabricant: G2W001310

± 5 jours ouvrés

50,40 € TTC

19 page 1

Pb-cover (left)

Mitsubishi Electric

Réf fabricant: DK00G223G03

avec délai

sur devis

20 page 1

Motor bed

Mitsubishi Electric

Réf fabricant: SQ00C989G05

avec délai

sur devis

21 page 1

Motor band

Code article PEX: 727303

Mitsubishi Electric

Réf fabricant: G2W001103

± 5 jours ouvrés

45,36 € TTC

22 page 1

Water cover

Mitsubishi Electric

Réf fabricant: SQ25Y723G02

avec délai

sur devis

23 page 1

Motor assy <g>

Code article PEX: 727310

Mitsubishi Electric

Réf fabricant: G2W001300

± 5 jours ouvrés

164,39 € TTC

24 page 1

Line flow fan

Code article PEX: 727325

Mitsubishi Electric

Réf fabricant: G2W001500

± 5 jours ouvrés

91,72 € TTC

25 page 1

Lead wire

Mitsubishi Electric

Réf fabricant: SM00C948G02

avec délai

sur devis

26 page 1

Indoor heat exchanger

Code article PEX: 727327

Mitsubishi Electric

Réf fabricant: G2W001600

± 5 jours ouvrés

366,91 € TTC

27 page 1

Union (liquid)

Code article PEX: 727328

Mitsubishi Electric

Réf fabricant: G2W001605

± 5 jours ouvrés

50,40 € TTC

28 page 1

Union (gas)

Code article PEX: 727372

Mitsubishi Electric

Réf fabricant: G2W002605

± 5 jours ouvrés

50,40 € TTC

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Mitsubishi Electric MSZ AP25VG-E2 ainsi que des liens vers les articles Mitsubishi Electric. En parcourant la page Mitsubishi Electric, vous pourrez également trouver toutes les pièces Mitsubishi Electric présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
