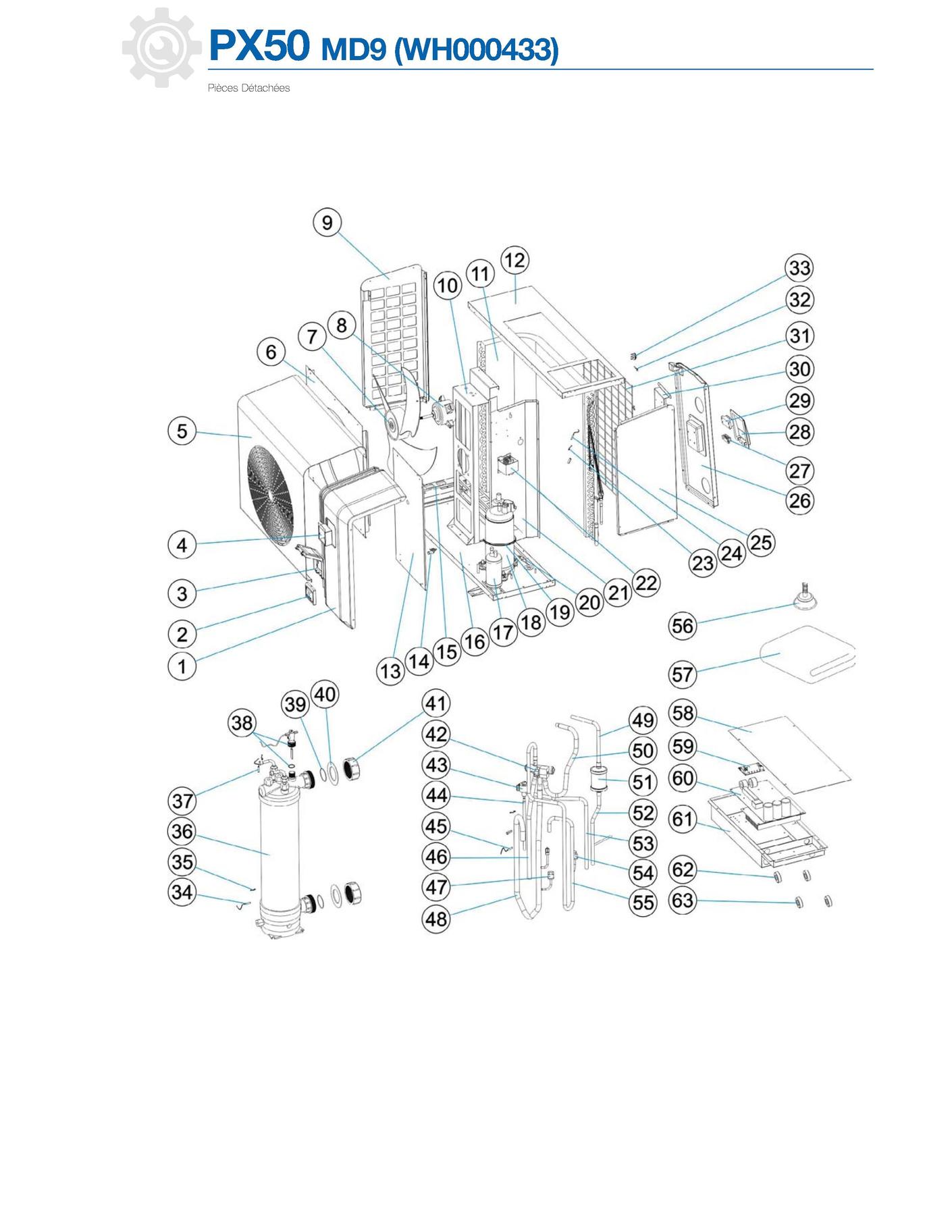

Pompe à chaleur Zodiac PX50 MD9 (WH000433)
page 11
Pièces détachées Pompe à chaleur Zodiac PX50 MD9 (WH000433) chez Pièces Express


Référence fabricant
Position Schéma
ZX133350008 Panneau abs avant 1
ZX117020180-1 Controleur lcd (px50) 2
ZX113712007-1 Boitier protection controleur 3
ZX108840027 Tole de protection ventilateur 5
ZX108840026 Panneau avant métal 6
ZX132000023 Hélice 3 pales 7
ZX112000031 Moteur ventilateur (avec bague d’assemblage) 8
ZX108840025 Panneau métal gauche (avec ouvertures) 9
ZX103000282 Evaporateur 11
ZX108840028 Tôe de protection bloc frigo 13
ZX136010023 Coudes d’évacuation des condensats (2 pièces) 14
ZX105000004 Bouteille anti-coup de liquide 17
ZX101000185 Compresseur 18
ZX142000077 Cordon chauffant compresseur 19
ZX142000144 Cordon chauffant évaporateur 20
ZX117230002 Réacteur 22
ZX117110004 Sonde de température évaporateur t3 24
ZX108840029 Panneau métal droit (plein) 25
ZX133350007 Panneau abs arrière 26
ZX108840014 Grille de protection évaporateur 31
ZX117110020 Sonde de température ambiante t5 32
ZX117110012 Sonde de température eau (entrée) t1 34
ZX102040854 Echangeur titane 36
ZX117110011 Sonde de température eau (sortie) t2 37
ZX112100021-1 Détecteur de débit (avec joint) 38
ZX133020084 Enjoliveur raccord hydraulique (noir) 40
ZX102050004 Set 2 raccords hydrauliques d5 41
ZX121000028 Vanne 4 voies 42
ZX119000053 Détendeur électronique 43
ZX117110021 Sonde de température refoulement compresseur t3 45
ZX116000073 Pressostat bp 47
ZX120000066 Filtre déshydrateur 51
ZX116000068 Pressostat hp 54
ZX136020100 Pieds anti-vibratiles (4 pièces) 56
ZX129000224 Housse d’hivernage 57
ZX117100048 Carte principale 60


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Pompe à chaleur Zodiac PX50 MD9 (WH000433)



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
1 page 11 Panneau abs avant

Zodiac
Réf fabricant: ZX133350008
avec délai
sur devis
2 page 11 Controleur lcd (px50)

Zodiac
Réf fabricant: ZX117020180-1
avec délai
sur devis
Boitier protection controleur Zodiac ZX113712007-1
3 page 11 Boitier protection controleur
Code article PEX: 716166
Zodiac
Réf fabricant: ZX113712007-1
± 6 jours ouvrés
31,20 € TTC
5 page 11 Tole de protection ventilateur

Zodiac
Réf fabricant: ZX108840027
avec délai
sur devis
6 page 11 Panneau avant métal

Zodiac
Réf fabricant: ZX108840026
avec délai
sur devis
7 page 11 Hélice 3 pales

Zodiac
Réf fabricant: ZX132000023
avec délai
sur devis
8 page 11 Moteur ventilateur (avec bague d’assemblage)

Zodiac
Réf fabricant: ZX112000031
avec délai
sur devis
9 page 11 Panneau métal gauche (avec ouvertures)

Zodiac
Réf fabricant: ZX108840025
avec délai
sur devis
11 page 11 Evaporateur

Zodiac
Réf fabricant: ZX103000282
avec délai
sur devis
13 page 11 Tôe de protection bloc frigo

Zodiac
Réf fabricant: ZX108840028
avec délai
sur devis
14 page 11 Coudes d’évacuation des condensats (2 pièces)

Zodiac
Réf fabricant: ZX136010023
avec délai
sur devis
17 page 11 Bouteille anti-coup de liquide

Zodiac
Réf fabricant: ZX105000004
avec délai
sur devis
18 page 11 Compresseur

Zodiac
Réf fabricant: ZX101000185
avec délai
sur devis
19 page 11 Cordon chauffant compresseur

Zodiac
Réf fabricant: ZX142000077
avec délai
sur devis
20 page 11 Cordon chauffant évaporateur

Zodiac
Réf fabricant: ZX142000144
avec délai
sur devis
22 page 11 Réacteur

Zodiac
Réf fabricant: ZX117230002
avec délai
sur devis
24 page 11 Sonde de température évaporateur t3

Zodiac
Réf fabricant: ZX117110004
avec délai
sur devis
25 page 11 Panneau métal droit (plein)

Zodiac
Réf fabricant: ZX108840029
avec délai
sur devis
26 page 11 Panneau abs arrière

Zodiac
Réf fabricant: ZX133350007
avec délai
sur devis
31 page 11 Grille de protection évaporateur

Zodiac
Réf fabricant: ZX108840014
avec délai
sur devis
32 page 11 Sonde de température ambiante t5

Zodiac
Réf fabricant: ZX117110020
avec délai
sur devis
34 page 11 Sonde de température eau (entrée) t1

Zodiac
Réf fabricant: ZX117110012
avec délai
sur devis
36 page 11 Echangeur titane

Zodiac
Réf fabricant: ZX102040854
avec délai
sur devis
37 page 11 Sonde de température eau (sortie) t2

Zodiac
Réf fabricant: ZX117110011
avec délai
sur devis
38 page 11 Détecteur de débit (avec joint)

Zodiac
Réf fabricant: ZX112100021-1
avec délai
sur devis
40 page 11 Enjoliveur raccord hydraulique (noir)

Zodiac
Réf fabricant: ZX133020084
avec délai
sur devis
Set 2 raccords hydrauliques d5 Zodiac ZX102050004
41 page 11 Set 2 raccords hydrauliques d5
Code article PEX: 716165
Zodiac
Réf fabricant: ZX102050004
± 6 jours ouvrés
32,58 € TTC
42 page 11 Vanne 4 voies

Zodiac
Réf fabricant: ZX121000028
avec délai
sur devis
43 page 11 Détendeur électronique

Zodiac
Réf fabricant: ZX119000053
avec délai
sur devis
45 page 11 Sonde de température refoulement compresseur t3

Zodiac
Réf fabricant: ZX117110021
avec délai
sur devis
47 page 11 Pressostat bp

Zodiac
Réf fabricant: ZX116000073
avec délai
sur devis
51 page 11 Filtre déshydrateur

Zodiac
Réf fabricant: ZX120000066
avec délai
sur devis
54 page 11 Pressostat hp

Zodiac
Réf fabricant: ZX116000068
avec délai
sur devis
56 page 11 Pieds anti-vibratiles (4 pièces)

Zodiac
Réf fabricant: ZX136020100
avec délai
sur devis
57 page 11 Housse d’hivernage

Zodiac
Réf fabricant: ZX129000224
avec délai
sur devis
60 page 11 Carte principale

Zodiac
Réf fabricant: ZX117100048
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Pompe à chaleur Zodiac PX50 MD9 (WH000433) ainsi que des liens vers les articles Zodiac. En parcourant la page Zodiac, vous pourrez également trouver toutes les pièces Zodiac présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
